Sluitringen
US40

Sluitring voor verankering AH

Aanvullend product bij verankeringen voor houtskeletstijl AH. Bruikbaar voor diverse houtverbindingen.

Technisch gegevensblad
Gebruiksklasse 3
Gebruiksklasse 3
Buiten
Buiten
Verzinkt staal
Verzinkt staal
EPD
EPD

Product Details

Afbeeldingen

Uitvoeringswijze 1 1 onderregel 45 mm
HTT5 + US50-50-8G-B profil.jpg
HTT5 + US50-50-8G-B profile.jpg

Kenmerken

Materiaal

  • Staal S235JR,
  • Thermisch verzinkte afwerking.

Voordelen

US40/50/10G en AH :

  • Smal anker voor 45 mm brede houtskeletstijlen,
  • Verankert de houtskeletmuur stevig in de grond (aanbevolen in aardbevingsgebieden),
  • Verstevigt de verbinding tussen stijl en onderregel door opdrukken van de stijl te verhinderen.

US50/50/8G en HTT5 :

  • De energieabsorptie in het paneel vindt plaats ter hoogte van de naadverbinding.

Toepassing

Ondergrond

  • Hout
  • Beton

Toepassingsgebieden

  • Bekleding van de muurstijlen in houtskeletten
  • Houtverbindingen

Technische gegevens

Dimensions

Afmetingen

Dimensions
Dimensions
Dimensions
ReferentieOther dimensions data
Tun / DB nr.NOBB nr.Afmetingen[mm]Gewicht[kg]
AB Dikte[mm]Boorgaten
US40/50/10G-B77425882174448740501013,5x250.16
US50/50/8G-B5104727438152365050817.50.16

Installatie

Installatie

Installation Instructions

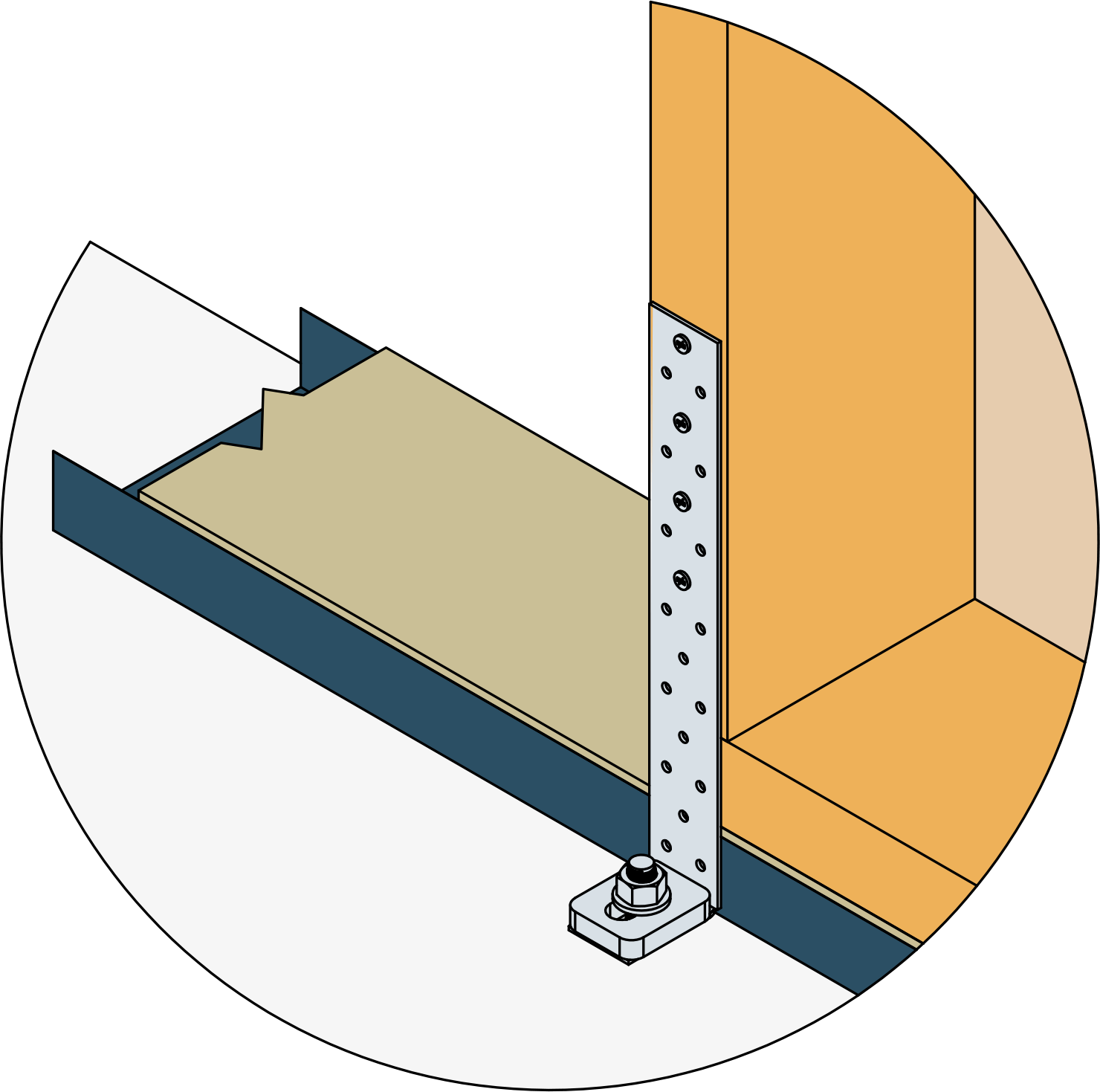

Samen met de verankering AH garandeert de sluitring US40/50/10G de belastingsterkte: hij voorkomt het afplooien bij het opdrukken.

Uitvoeringswijze 1 1 onderregel 45 mm
Uitvoeringswijze 2 2 onderregels 45 mm
Uitvoeringswijze 3 Montage in muurspouw
HTT5 + US50-50-8G-B profil.jpg
HTT5 + US50-50-8G-B profile.jpg

Certificering

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
