CRE
Verstevigingsconsoles
Verstevigingsconsoles dienen om rekken en decoratieve constructie-elementen te bevestigen.
Gebruiksklasse 2
EPD
Elektrolytisch verzinkt staal
Binner
Product Details
Afbeeldingen

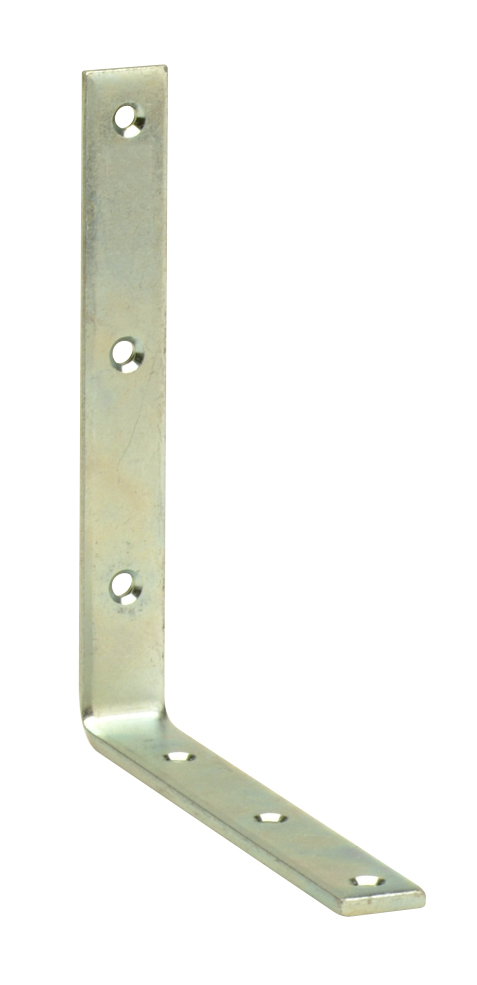

Reinforcing bracket CRE140
Kenmerken
Toepassing
Technische gegevens
Afmetingen en karakteristieke waarden
Afmetingen
| Referentie | Verbinder afmetingen | ||||||
|---|---|---|---|---|---|---|---|
| Afmetingen[mm] | flens B | Boorgaten in drager | Overig | ||||
| A[mm] | B[mm] | C[mm] | Dikte[mm] | bolvormig | bolvormig | Gewicht[kg] | |
| ∅[mm] | Ø5 (chamfered Ø8.5)[mm] | ||||||
| CRE50 | 54 | 54 | 18 | 4 | 2 | 2 | 0.05 |
| CRE70 | 74 | 74 | 18 | 4 | 2 | 2 | 0.07 |
| CRE100 | 104 | 104 | 18 | 4 | 3 | 3 | 0.11 |
| CRE120 | 124 | 124 | 18 | 4 | 3 | 3 | 0.13 |
| CRE140 | 144 | 144 | 18 | 4 | 3 | 3 | 0.15 |
| CRE160 | 164 | 164 | 20 | 4 | 3 | 3 | 0.2 |
| CRE190 | 194 | 194 | 20 | 4 | 3 | 3 | 0.23 |
| CRE250 | 254 | 254 | 20 | 4 | 3 | 3 | 0.31 |
.

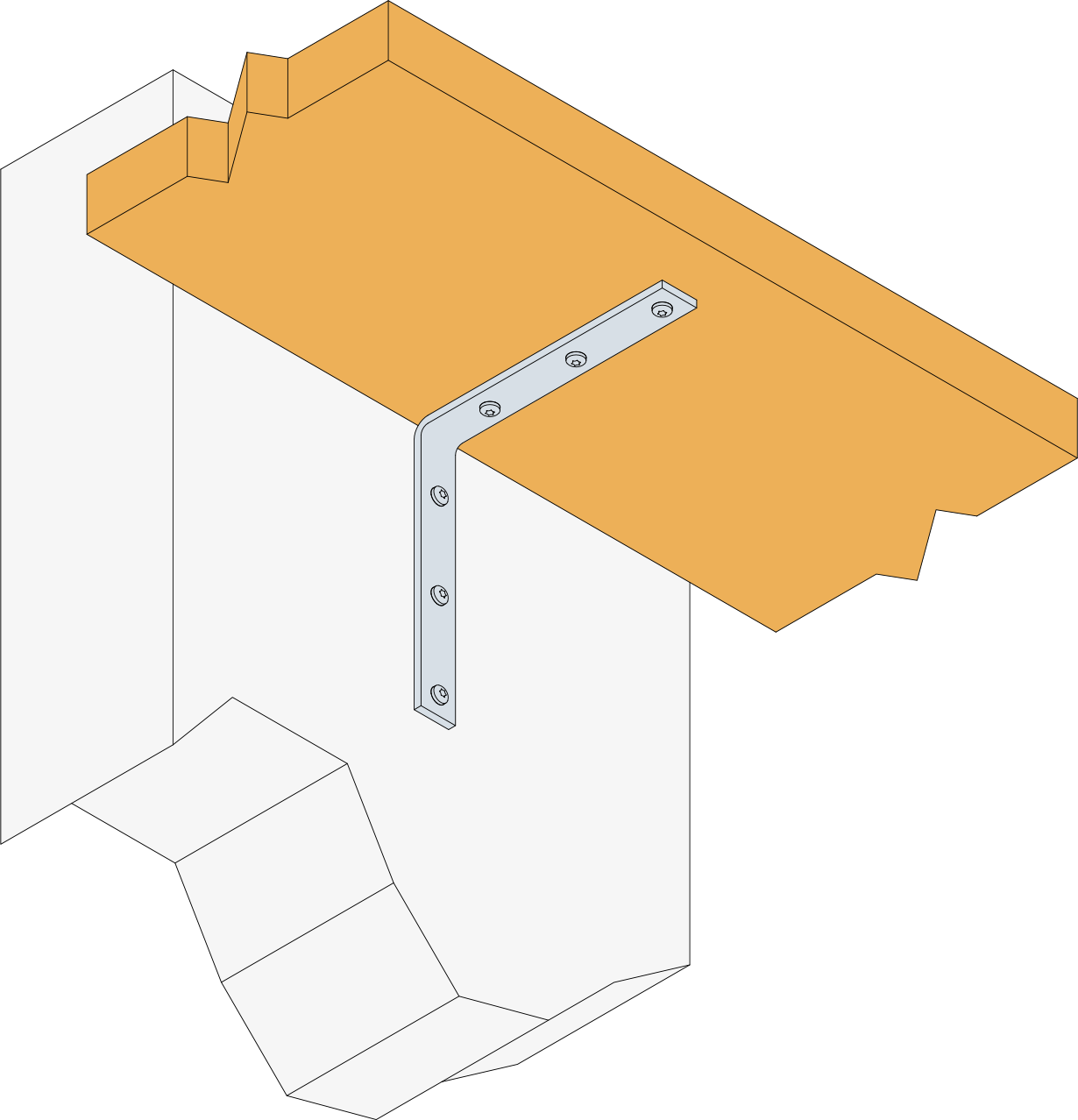

Installatie
Installatie

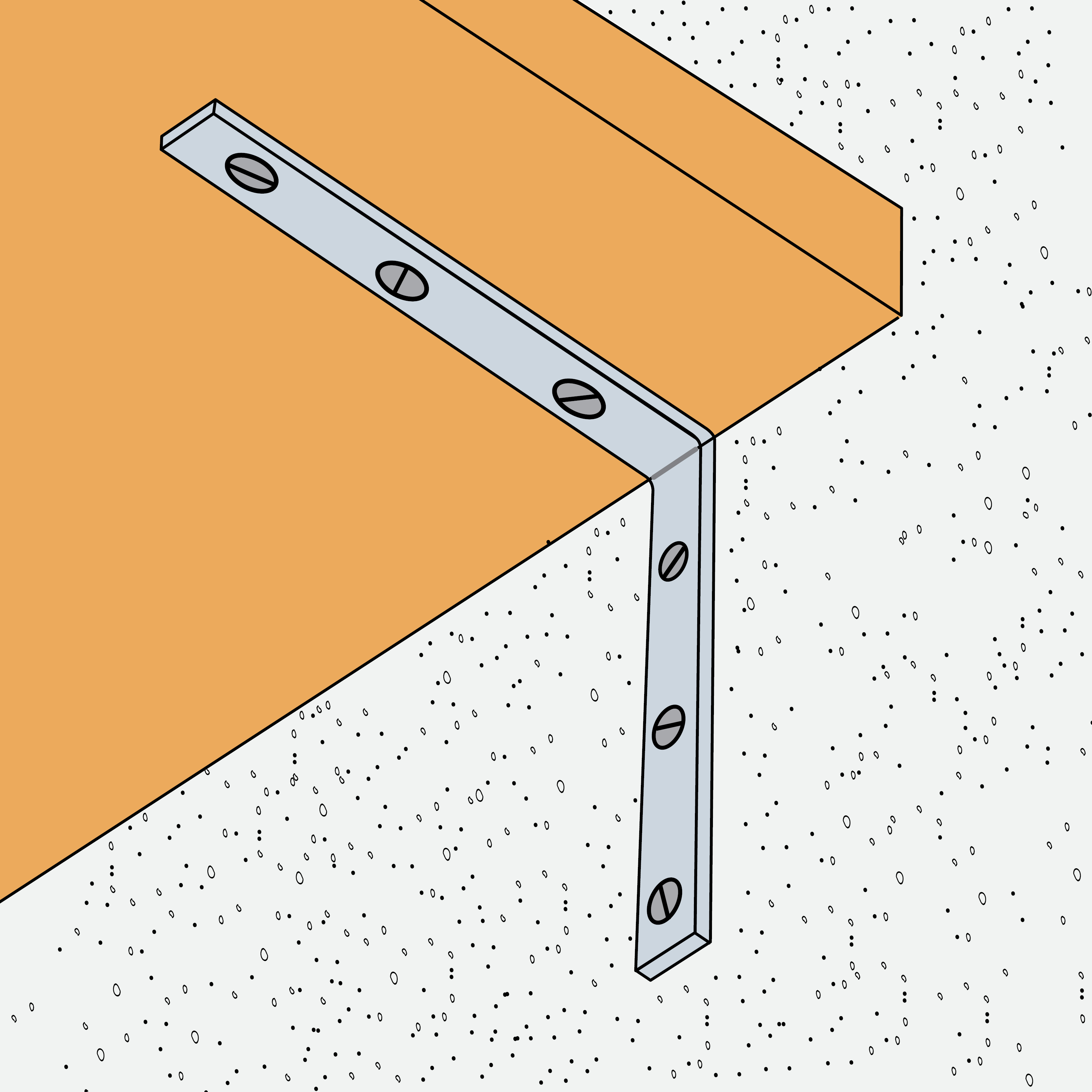

Bevestiging van rekken op harde ondergrond
