Hoekijzers voor constructieve doeleinden - Rvs A4 (100S)

De ABR100S is een verstevigd hoekijzer dat geschikt is voor constructieve toepassingen op hout of beton. Dit hoekijzer wordt aanbevolen voor gebruiksklasse 3 en in ruimten met beheerste omgevingsvoorwaarden zoals keukens en laboratoria.

Technisch gegevensblad

CE-Markering

ETA

EPD

Veeleisend

Gebruiksklasse 3

Roestvrij staal A4

Product Details

Afbeeldingen

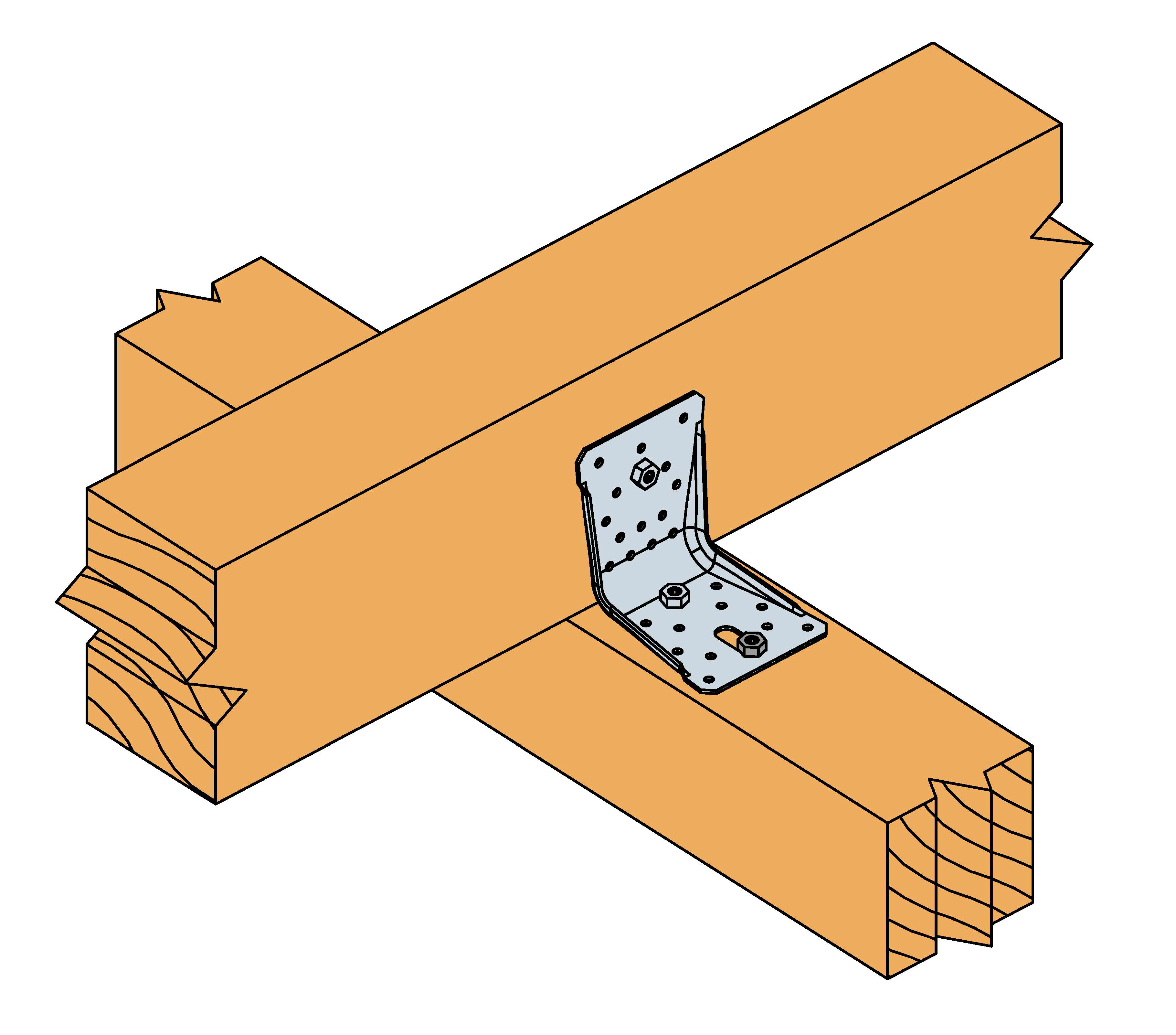

Bevestiging hout op harde beton

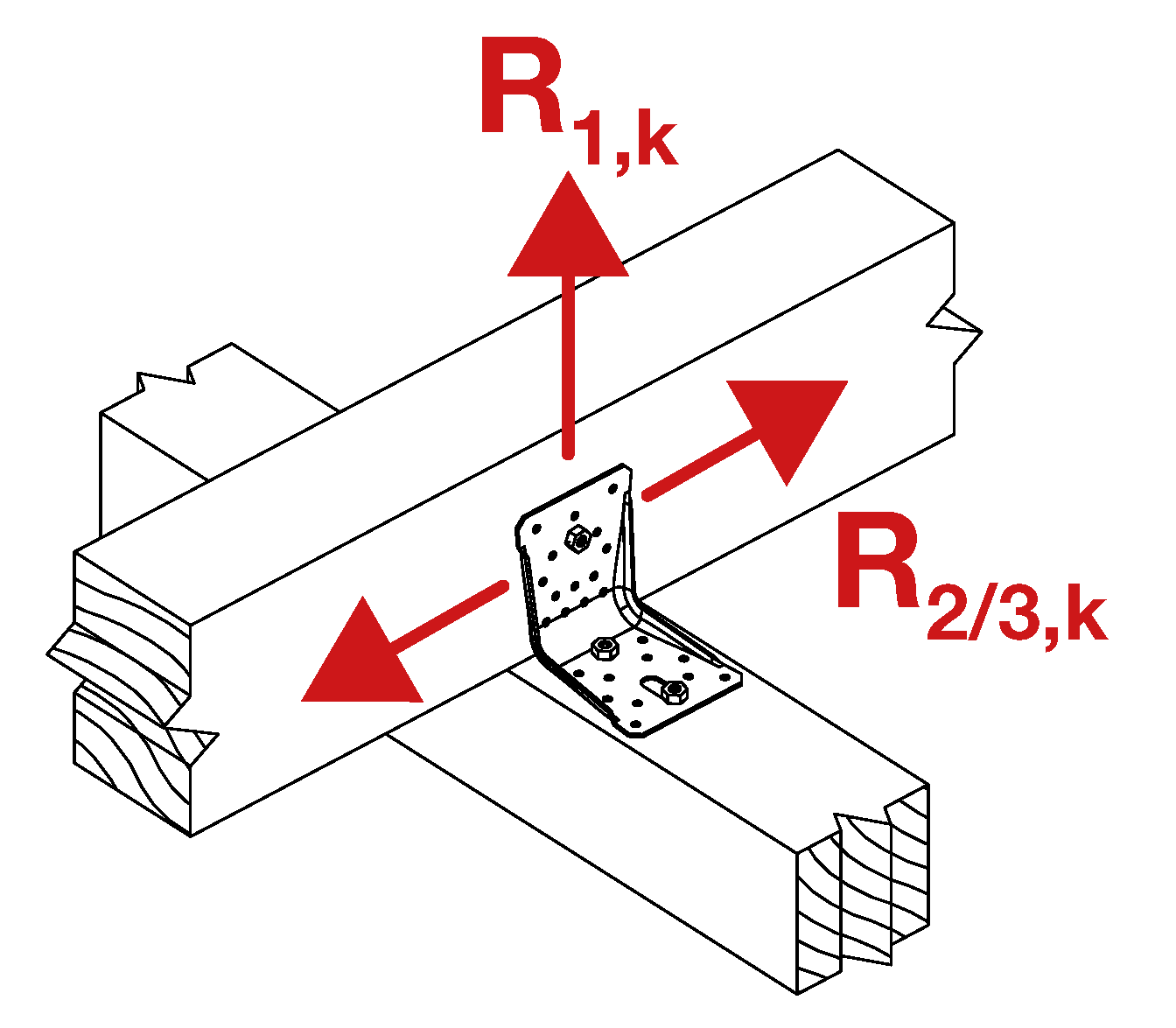

C_ABR100_Load direction_Ill_Instld_EU_FR_CY

Kenmerken

Materiaal

Roestvrij staal A4 overenkomstig NF EN 10088,
Dikte : 2 mm.

Voordelen

Hoge stijfheid,
Zeer veelzijdige toepassingen,
Hoekijzer van rvs-constructie.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, beton, enz,
Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, vakwerkspanten, profielen, enz.

Toepassingsgebieden

Bevestiging van kapspanten,
Gevelbekledingsregels en -stijlen,
Verankeringen van kepers, consoles, raveelbalken, enz.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Afmetingen[mm]				flens B[mm]			Boorgaten in drager[mm]		Overig
	A[mm]	B[mm]	C[mm]	Dikte[mm]	bolvormig		Langwerpig	bolvormig		Aantal per doos	Gewicht[kg]
	A[mm]	B[mm]	C[mm]	Dikte[mm]	Flens A[mm]	Diameter 12	Ø12x32	Schroeven of nagels[mm]	Diameter 12	Aantal per doos	Gewicht[kg]
ABR100S	100	100	90	2	10	1	1	14	1	50.0	0.26

Karakteristieke waarden - Hout op hout - volledige vernageling

Afmetingen

Referentie	Draagvermogen van de hoekverbinder
	Karakteristieke waarden - Hout op hout - Volledige vernageling
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B	Boorgaten in drager	R1,k			R2,k = R3,k			R4,k = R5,k(1)
	Aantal	Aantal	CNA4,0x35S	CNA4,0x50S	CSA5.0x40S	CNA4,0x35S	CNA4,0x50S	CSA5.0x40S	CNA4,0x50S	CSA5.0x40S
ABR100S	10.0	14.0	9.7	15.4	min (25.6 ; 25.1/kmod)	9.6	14.2	20.3	4.2	4.2

1) b = 75 mm ; e = 130 mm

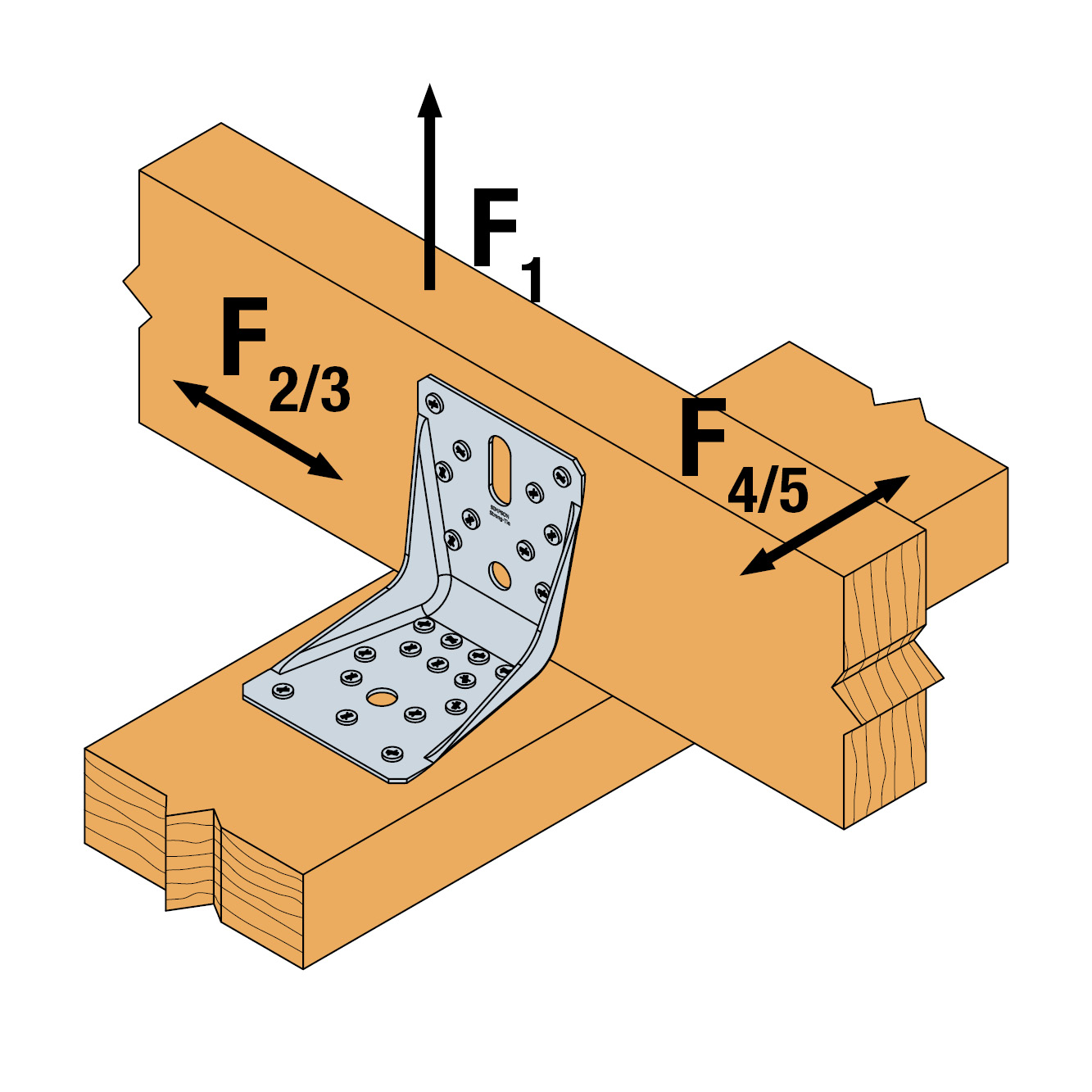

Gecombineerde belasting:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Karakteristieke waarden - Hout op beton

Afmetingen

Referentie	Draagvermogen van de hoekverbinder
	Karakteristieke waarden - Hout op beton
	Bevestigingen				Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B		Boorgaten in drager		R1,k		R2,k = R3,k		R4/5,k
	Aantal	Typ	Aantal	Typ	CNA4,0x35S	CNA4,0x50S	CNA4,0x35S	CNA4,0x50S	CNA4,0x50S
ABR100S	1	Ø10	10	CNA*	16.7	min (26.6 ; 21.6/kmod)	7.3	10.8	10.4

* Zie de kolommen van de tabel met karakteristieke waarden voor de types bevestigingselementen die kunnen worden gebruikt in Flens A. De waarden verschillen afhankelijk van het gebruikte type bevestigingselement.

1) b = 75 mm; e = 130 mm

Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.

Gecombineerde belasting:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Installatie

Plaatsing

Houd het te bevestigen element dicht bij de ondergrond.
Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Bevestigingen

Op hout :

Rvs ringnagels CNA-S Ø4.0x35 of Ø4.0 x 50,
Rvs schroeven CSA-S Ø5.0x35 of Ø5.0 x 40,
Rvs bouten.

Op harde ondergrond :
Betonnen ondergrond :

Mechanische verankering : doorsteekankers BOAXII M10-92/10 A4,
Chemische verankering : hars AT-HP + draadstangen LMAS M10-120/25 A4.

Hol metselwerk :

Mechanische verankering : pluggen FPNH 10-135/65 A4,
Chemische verankering : hars AT-HP of POLY-GPG + draadstanger LMAS M10-120/25 A4 + zeefhuls SH M16-130.
