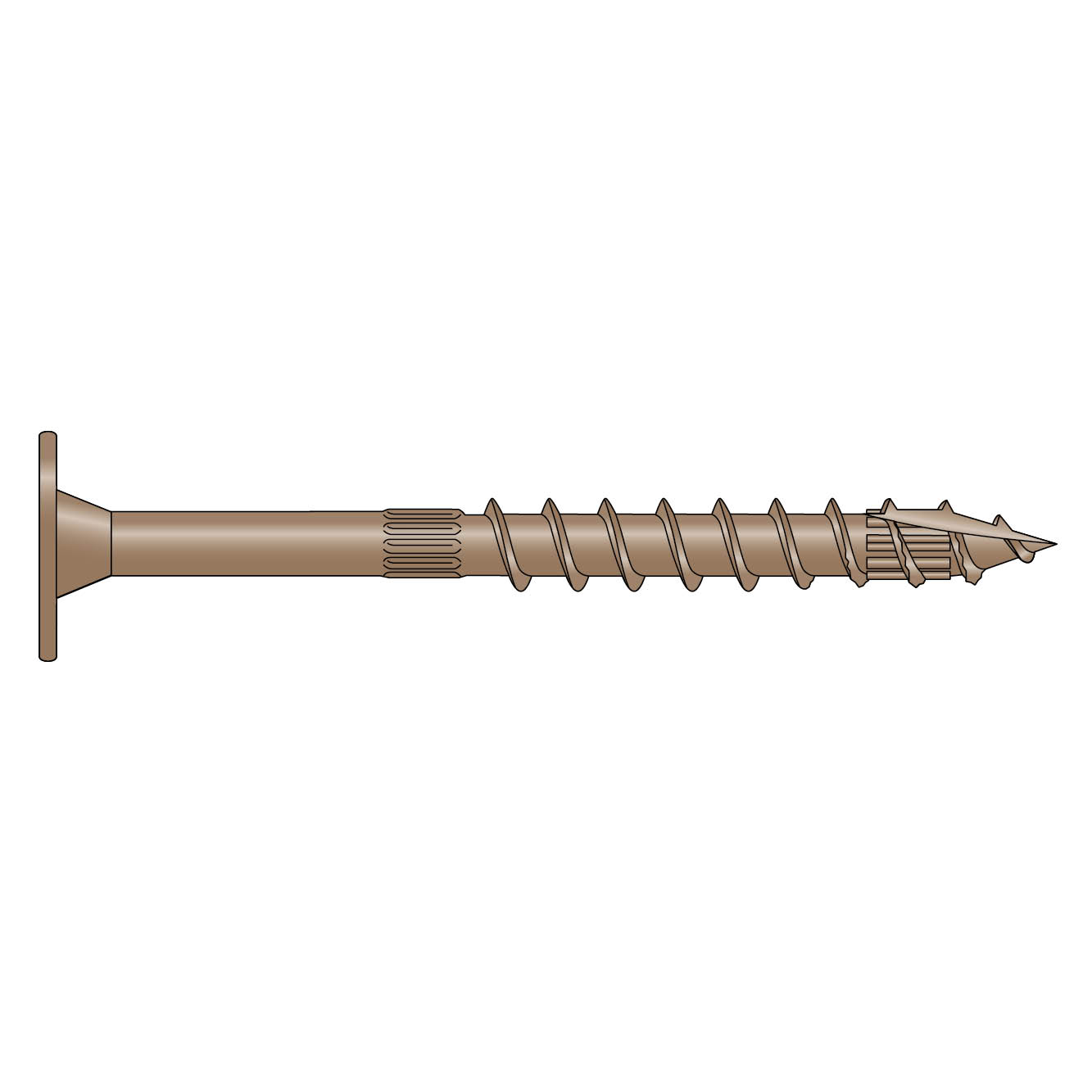

SDWS

Constructiehoutschroef voor buitengebruik

De houtconstructieschroef SDWS is speciaal ontworpen om houtconstructiedelen buiten te verbinden dankzij een dubbele coating.

CE-Markering
CE-Markering
Revêtement double barrière
Revêtement double barrière
Buiten
Buiten
Gebruiksklasse 3
Gebruiksklasse 3
Fastener Designer
Fastener Designer

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Gehard staal en dubbele coating.

Voordelen

  • De platkop beperkt problemen bij het hanteren en monteren van constructie-elementen,
  • De hoge afschuifsterkte maakt een grotere afstand tussen de schroeven mogelijk,
  • Deeldraadse schacht om verschillende lagen onderling vast te klemmen,
  • Optimale schroeflengte voor een maximale inschroefdiepte,
  • Dubbele coating maakt de schroef geschikt voor buitengebruik,
  • Voorboren totaal overbodig,
  • Kop met diepe sterafdruk voor een betere schroefgeleiding en levensduur van de schroefbit.

Toepassing

Ondergrond

  • Houtskeletbouw,
  • Massief hout.

Toepassingsgebieden

  • Bevestiging van veelvuldige houten elementen (houtskeletstijlen, kapspanten, ...).

Technische gegevens

Afmetingen

Afmetingen

ReferentieAfmetingen bevestigingen[mm]
Afmetingen[mm]
d[mm]l[mm]dₕ[mm]d₁[mm]lg[mm]Bit[mm]
SDWS08X75DB87519.45.237T-40
SDWS08X100DB810019.45.259T-40
SDWS08X126DB812619.45.269T-40
SDWS08X151DB815119.45.269T-40
SDWS08X202DB820219.45.269T-40
SDWS08X252DB825219.45.269T-40

Karakteristieke waarden

ReferentieScrew Parameters
Karakteristieke producteigenschappen
Karakteristiek vloeimoment; My,ₖ[Nm]Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²]Karakteristieke kopdoortrekwaarde - fₕₑₐd,ₖ[N/mm²]Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN]Karakteristieke torsiesterkte - fₜₒᵣ,ₖ[Nm]
SDWS08X75DB17.413.221.421.424.2
SDWS08X100DB17.413.221.421.424.2
SDWS08X126DB17.413.221.421.424.2
SDWS08X151DB17.413.221.421.424.2
SDWS08X202DB17.413.221.421.424.2
SDWS08X252DB17.413.221.421.424.2

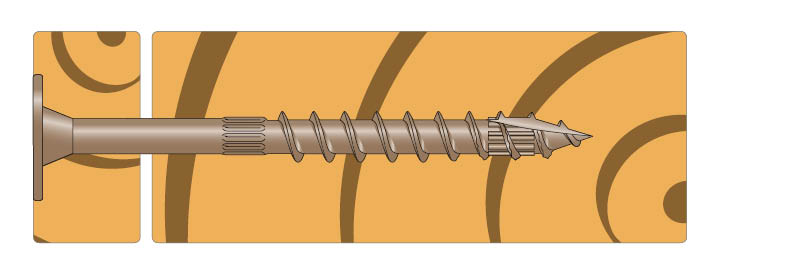

Installatie

Installatie

Plaatsing

  • Schroeven SDW zijn eenvoudig te monteren met een elektrische schroevendraaier met lage snelheid (kleiner dan of gelijk aan 2500 tpm) en een schroefbit T40 (meegeleverd in elke schroevendoos),
  • Maakt voorboren overbodig,
  • De schroeven kunnen tot 75 mm verplaatst worden om andere verbindingsstukken of houtgebreken te ontwijken.

Certificering

Prestatieverklaring (DoP)
