ABR-Z

Verstevigd hoekijzer - ZPRO

De verstevigde hoekijzers ABR-Z worden gebruikt in diverse buitentoepassingen voor dragende structuren.

Technisch gegevensblad

CE-Markering

ETA

Nieuw

Gebruiksklasse 3

Zpro

EPD

ABR_Z_SSTBP_homepage_SE_sv

ABR_Z_SSTBP_homepage_FI_fi

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal S250GD + ZPro,
De ZPro-coating komt overeen met een zinklaag van ongeveer 55 µm dik.

Voordelen

Gebruik buitenshuis,
Trek- en schuifbelastingsterkte,
Zeer veelzijdige toepassingen...

Toepassing

Ondergrond

Drager: beton,
Gedragen: massief hout, composiethout, gelijmd gelamineerd hout…

Gebruik

ABR-Z-hoekijzers zijn geschikt voor gebruik buitenshuis.

Bevestiging van stijlen,
Houten kolommen,
Wanden van massief hout,
Balk-op-balktoepassing ...

Technische gegevens

Afmetingen

Referentie	Verbinder afmetingen
	Other				Afmetingen en karakteristieke waarden[mm]				flens B[mm]				Boorgaten in drager[mm]
	Tun / DB nr.	NOBB nr.	Qty per Box	Gewicht[kg]	B[mm]	B[mm]	C[mm]	Dikte[mm]	bolvormig				bolvormig
	Tun / DB nr.	NOBB nr.	Qty per Box	Gewicht[kg]	B[mm]	B[mm]	C[mm]	Dikte[mm]	Flens A[mm]	Ø7	Bolzen[mm]	Ø13[mm]	Schroeven of nagels[mm]	Ø9	Ø13[mm]	Ø13[mm]
ABR7015Z	2048395	55360480	50.0	0.081	70	70	55	1.5	8	1	-	-	8	1	-	-

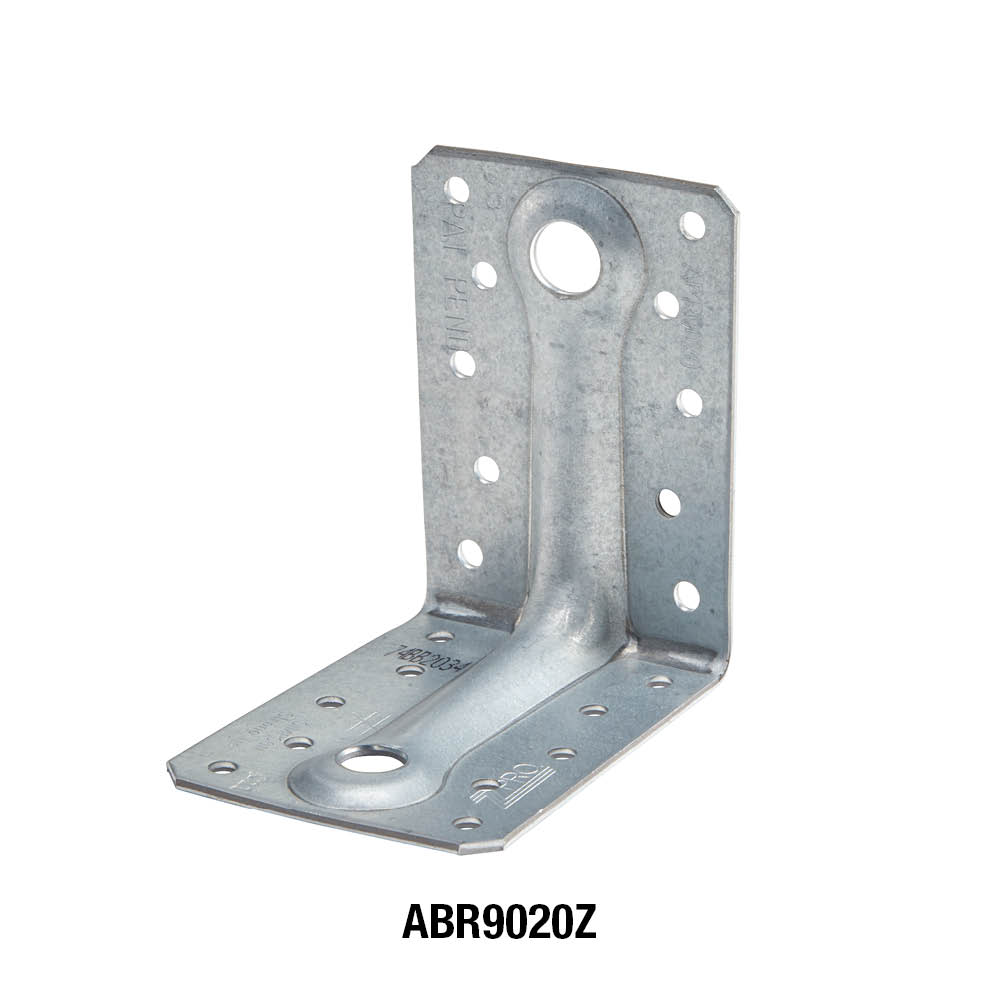

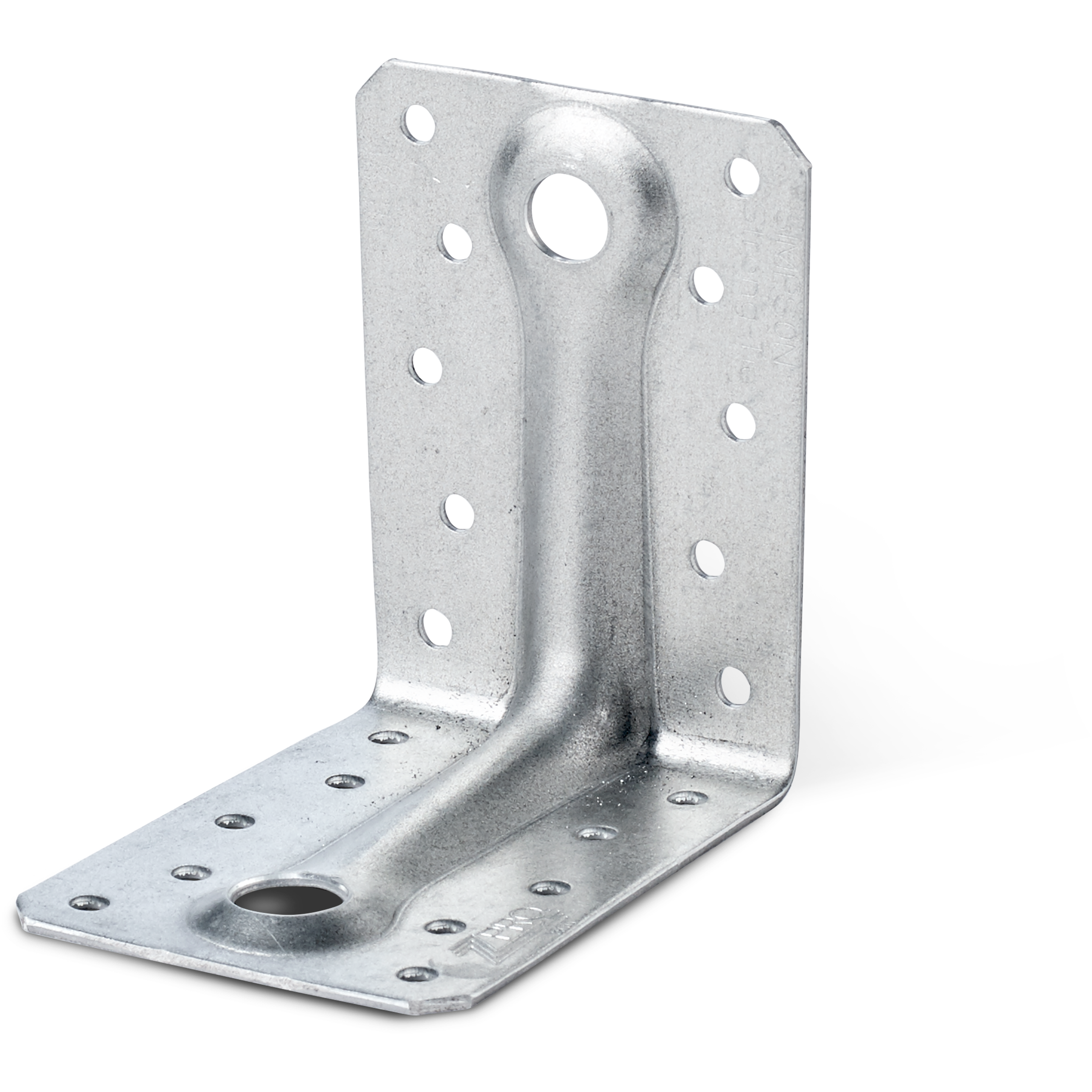

ABR9020Z	1938737	52950361	50.0	0.17	88	88	65	2	10	-	1	-	10	-	1	-
ABR10525Z	2048396	55360514	50.0	0.34	105	105	90	2.5	10	-	2	1	14	-	-	1

For combined loads:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Karakteristieke waarden - Hout op hout - Volledige vernageling

Afmetingen

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op hout - Max. vernageling
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B	Boorgaten in drager	Trek	Afschuifsterkte[kN]	R₄/₅.ₖ
	Aantal	Aantal	CSA5.0x40Z	CSA5.0x40Z	CSA5.0x40Z
ABR7015Z	6	8	5.2	6.7	4.2 /kmod^0,3
ABR9020Z	8	10	9.7	9.4	4.6 /kmod^0,7
ABR10525Z	10	14	12.7	10.7	10.6/kmod^0,2

R_4/5,k waarbij b = 75 mm en e = 130 mm

Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling

Afmetingen

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B	Boorgaten in drager	R₁,ₖ	R2,k = R3,k	R4,k = R5,k(1)
	Aantal	Aantal	CSA5.0x40Z	CSA5.0x40Z	CSA5.0x40Z
ABR9020Z	4.0	6.0	4.9	5.9	4.6 /kmod^0,6
ABR10525Z	6.0	6.0	4.8	9.7	Refer to ETA-06/0106

R_4/5,k waarbij b = 75 mm en e = 130 mm

Karakteristieke waarden - Kolom op balk - 2 hoekijzers

Afmetingen

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op hout
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B	Boorgaten in drager	R₁,ₖ	R2,k = R3,k
	Aantal	Aantal	CSA5.0x40Z	CSA5.0x40Z
ABR9020Z	4.0	6.0	11.8	7.1
ABR10525Z	6.0	8.0	25.5	14.2

Installatie

Bevestigingselementen

Op hout :

Ringnagels CNA Ø4.0x40G,
Schroeven CSA5.0x35Z of CSA5.0x40Z,
Schroeven voor verbinders SSH,
Bouten,
Houtdraadbout.

Betonnen ondergrond :

Mechanische verankering : doorsteekanker Ø8, Ø10 of Ø12 mm
Chemische verankering : hars AT-HP + draadstang Ø8, Ø10 of Ø12 mm

Steun voor hol metselwerk :

Chemische verankering : hars POLY-GP of AT-HP + draadstang Ø8 + zeefhuls SH12050 of Ø10 + SH16130 of Ø12 + SH20085

Plaatsing

1. Houd het te bevestigen element dicht bij de ondergrond,
2. Vernagel het element. Het element kan ook worden vastgeschroefd met passende schroeven,
3. Als de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of -geschroefd,
4. Als de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Technische opmerkingen

Technische informatie

F₁: trekkracht loodrecht op de hartlijn van de beugel
Bijzonder geval van bevestiging met één enkel hoekijzer :

Als de volledige constructie de rotatie van de gording of kolom verhindert, is de treksterkte gelijk aan de helft van de voor twee hoekijzers opgegeven waarde.
Zo niet, dan hangt de treksterkte van de verbinding af van de afstand «f» tussen het verticale contactvlak en het belastingaangrijppunt. Ga naar www.simpson.fr voor meer informatie over de bijbehorende belastingen.

F₂ en F₃ : zijdelingse afschuifkracht
Bijzonder geval van bevestiging met één enkel hoekijzer :

De in aanmerking te nemen sterktewaarde is gelijk aan de helft van de voor twee hoekijzers opgegeven waarde.

F₄ en F₅ : dwarskracht gericht naar of tegengesteld aan het hoekijzer

De verbindingssterkte hangt af van de afstand «e» tussen de voet van het hoekijzer en het belastingaangrijppunt,
Neem contact met ons op voor meer informatie over de bijbehorende belastingen.

Alleen de krachten F₁, F₂ en F₃ voor verbindingen met twee hoekijzers komen aan bod in deze catalogus.
Neem contact met ons op voor meer informatie.

Selecteer een van onze websites

Verbinders

Bevestigingsmiddelen

Ankers en bevestigingen

Overige

Product Details

Afbeeldingen

Kenmerken

Materiaal

Voordelen

Toepassing

Ondergrond

Gebruik

Technische gegevens

Afmetingen

Afmetingen

Karakteristieke waarden - Hout op hout - Volledige vernageling

Afmetingen

Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling

Afmetingen

Karakteristieke waarden - Kolom op balk - 2 hoekijzers

Afmetingen

Installatie

Installatie

Bevestigingselementen

Plaatsing

Technische opmerkingen

Technische informatie

Certificering

Prestatieverklaring (DoP)

Europese technische beoordeling (ETA)

Environmental Product Declarations (EPD)

Verwante producten

Schroef voor verbinders

ZPRO Verbinders voor buiten

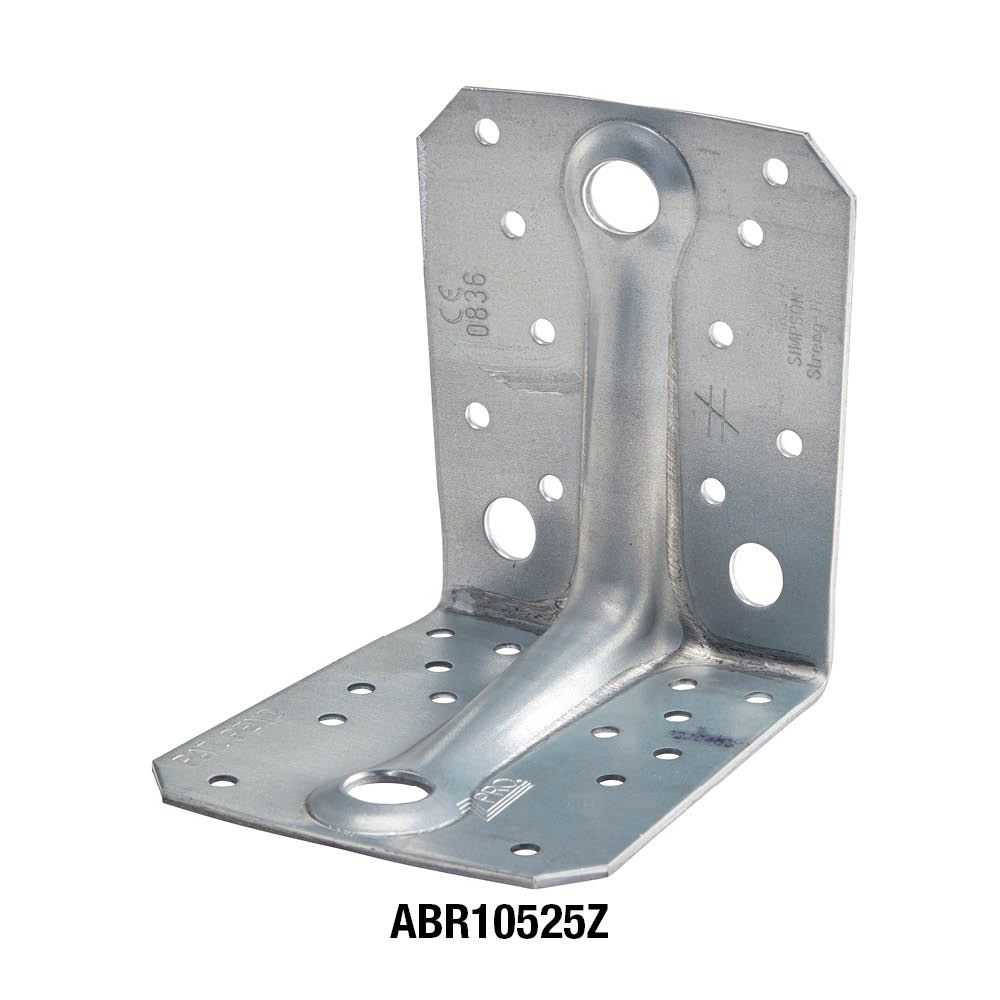

ABR10525Z

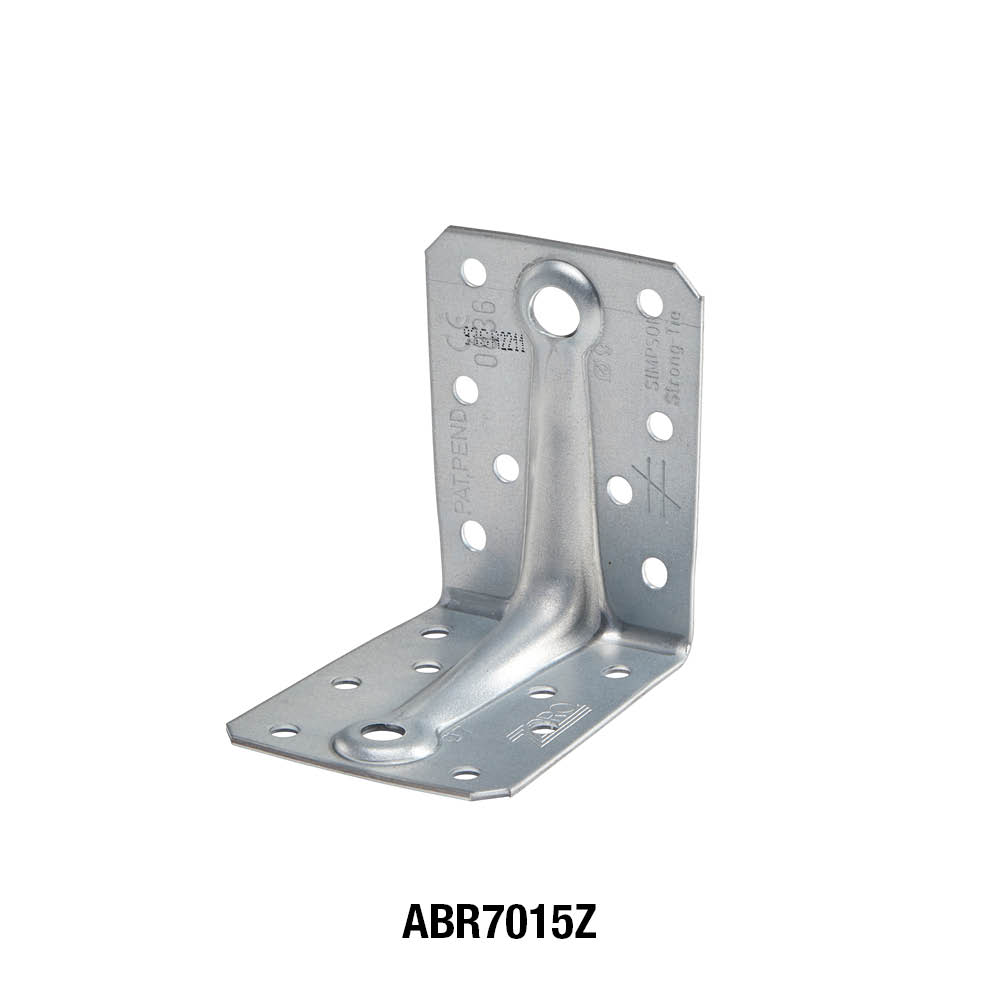

ABR7015Z
