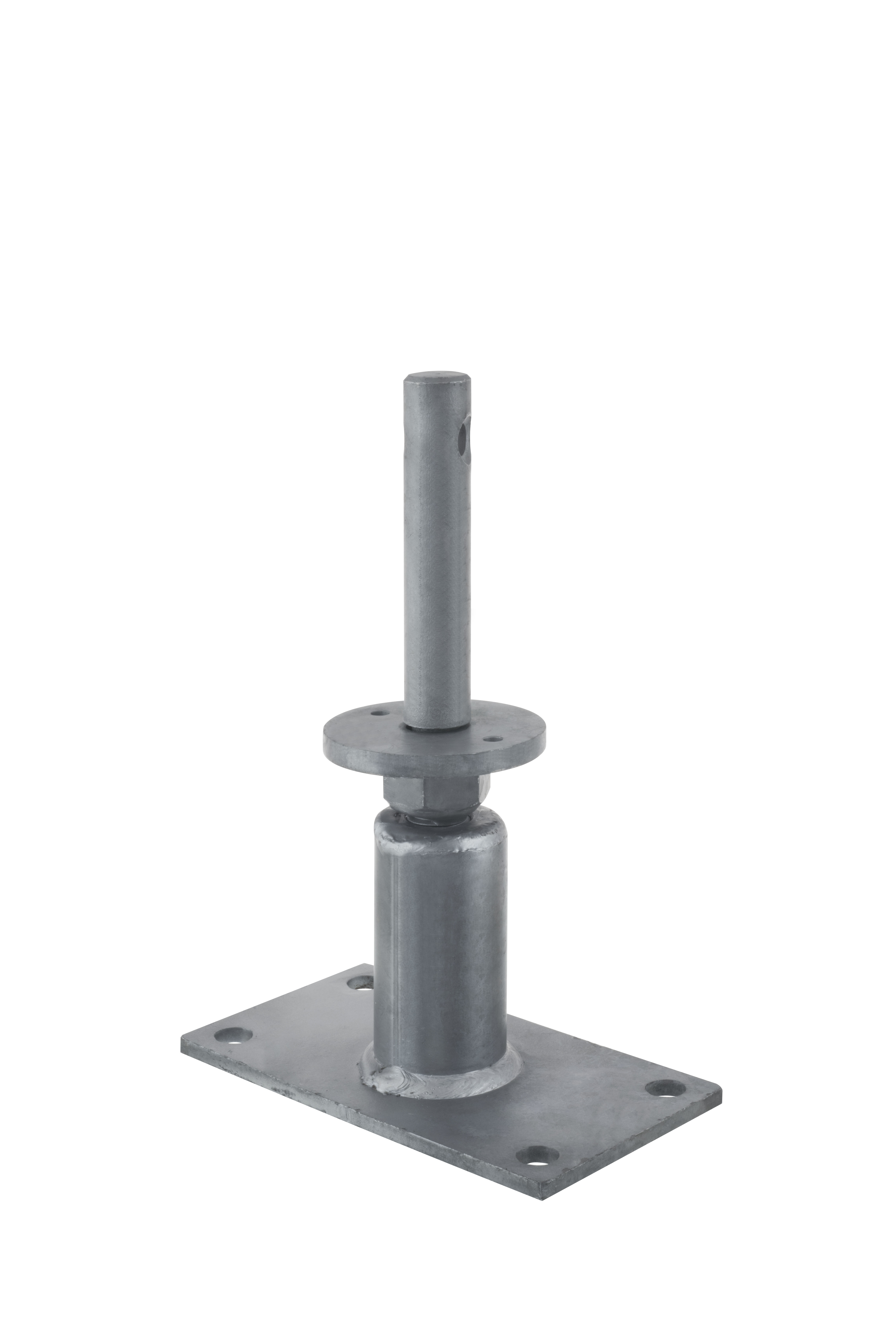

PGS
Verstelbare buisvormige kolomvoet zware belasting
De kolomvoet PGS is ontworpen om verticale en horizontale krachten op te vangen. Hij kan hoge belasting dragen in ontwerpwaarde op druk. Door zijn verstelbaarheid kan de hoogte van de houten kolom worden aangepast van 130 tot 195 mm ten opzichte van de vloer. Ten slotte kan de verbinding met de kolom worden gemaakt door middel van een buis Ø 24 mm die in de kolom wordt geschoven voor een discreet resultaat.

CE-Markering

ETA

Gebruiksklasse 3

Buiten

Thermisch verzinkt staal
Product Details
Kenmerken
Materiaal
- Staal S253JR overeenkomstig NF EN 10025,
- Thermisch verzinkte afwerking overeenkomstig NF EN ISO 1461.
Voordelen
- De PGS24/130 is een kolomvoet voor draagstructuren, voor het opvangen van verticale en horizontale krachten,
- Hij wordt in de houten kolom geschoven voor een discreet resultaat,
- De hoogte van de kolom ten opzichte van de vloer kan worden aangepast tijdens de installatie,
- Beschermt de houten kolom tegen vochtigheid door ze boven de vloer te zetten.
Toepassing
Ondergrond
- Drager : beton, hout, ...
- Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, ...
Toepassingsgebieden
- Constructiedragende kolommen LC,
- Vloeren,
- Luifelkolommen...
Technische gegevens
Karakteristieke waarden
| Referentie | Draagvermogen van de paalvoet | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op beton[kN] | |||||||||||
| Bevestigingen | Karakteristieke waarden - Hout C24[kN] | ||||||||||
| Op de kolom | Op beton | Neerwaartse belasting | R₃.ₖ | R₄.ₖ | R₂,ₖ | ||||||
| Aantal | Typ | Aantal | Typ | Breedte van kolom[mm] | Breedte van kolom | ||||||
| 80 | 100 | 120 | 140 | ||||||||
| PGS24/130 | 1 | Ø10x80 | 4.0 | Ø12 | Min (96.1 ; 91.3/kmod) | 2.9/kmod | 2.9/kmod | 5 | 5.6 | 6.4 | 7.2 |

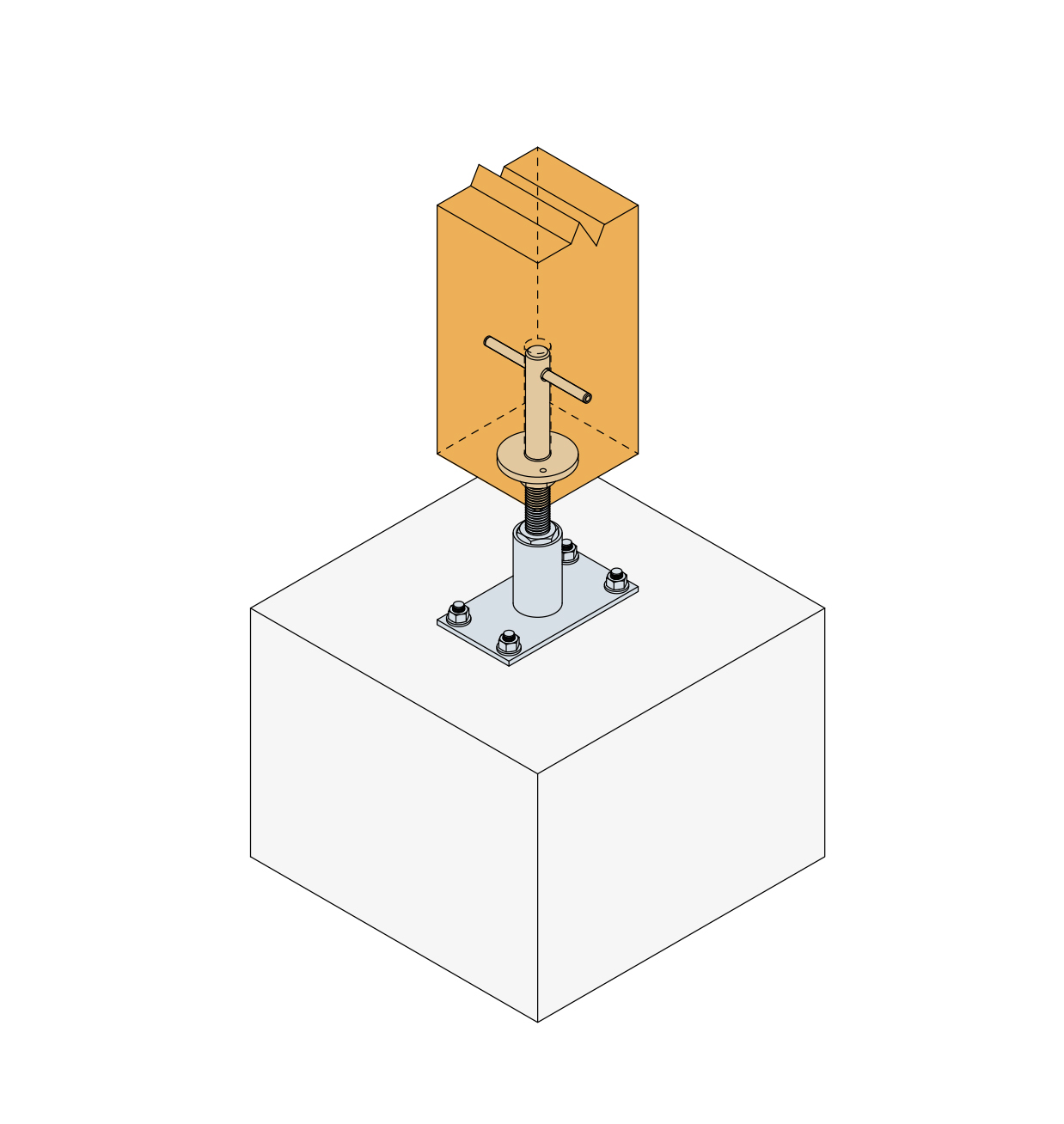

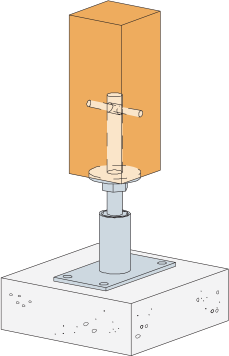

Installatie
Installatie
Plaatsing
Bovenaan :
- Boor een verticale inkeping Ø 24 mm met een lengte van ca. 125 mm, in het midden van het uiteinde van de houten kolom.
- dentificeer de positie van de pen (of de bout) op de flanken van de kolom met behulp van de PGS als mal.
- Boor dwars door de kolom met Ø 10 mm.
- Plaats de kolom op de kolomvoet.
- Steek de pen Ø10 dwars in.
- Pas op de gewenste hoogte aan.
Onderaan :
- Positioneer de kolom verticaal in de constructie.
- Identificeer de positie van de verankeringen in de grond op de ondergrond.
- Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
- Bevestig het onderste plaatje aan de grond met behulp van de geselecteerde verankeringen.
Bevestigingen
Kolom :
- 1 pen Ø 10 mm,
- De lengte van de pen komt overeen met de doorsnede van de kolom.
Plaatje :
- Mechanische plug: doorsteekanker WA M12-104/5,
- Chemische verankering: hars AT-HP + draadstang LMAS M12-150/35.
Certificering
CAD en BIM-bibliotheek
2D
3D
Nailing Pattern
PGS24/130
-
-
