KIT FIX PPA

Vaste kolomvoeten "klaar om te bevestigen"

Deze ruim inzetbare kolomvoeten PPA150 worden veelvuldig gebruikt voor draagstructuren.

De Ø10x80-schroeven voor de bevestiging van de paal kunnen LAG Ø10x80-kitbouten of SSH Ø10x80-schroeven zijn (ref 75152)

CE-Markering
CE-Markering
ETA
ETA
Gebruiksklasse 3
Gebruiksklasse 3
EPD
EPD
Thermisch verzinkt staal
Thermisch verzinkt staal

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • Thermisch verzinkt overeenkomstig NF EN ISO 1461,
  • Dikte : 4 mm.

Voordelen

  • Geen enkele machinale bewerking nodig,
  • Belastingsterkte tegen opwaartse drukkracht,
  • Instelbare hoogte dankzij te verankeren stang.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Luifelkolommen,
  • Pergola,
  • Veranda.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]BoorgatenBoorgaten plaatjeOverig
A[mm]B[mm]D[mm]E[mm]F[mm]Ø tube[mm]t[mm]bolvormigbolvormig Inhoud van de setGewicht[kg]
Ø12[mm]Ø12[mm]
KIT FIX PPA10010010013013010048.34441 PPA100 - 4 FM-753 3DG M10X75/5 - 4 LAG100800.68
KIT FIX PPA15010010013013015048.34441 PPA150 - 4 FM-753 3DG M10X75/5 - 4 LAG100801.6

Karasteristieke waarden

Afmetingen

ReferentieDraagvermogen van de paalvoet
Karakteristieke waarden - Hout op beton
BevestigingenKarakteristieke waarden - Hout C24[kN]
Op de kolomOp betonNeerwaartse belasting
AantalTypAantalTyp
KIT FIX PPA1004Ø10x804.0Ø10*78,5/kmod^0,4
KIT FIX PPA1504Ø10x804.0Ø10*78,5/kmod^0,4

**Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

De Ø10x80-schroeven voor de bevestiging van de paal kunnen LAG Ø10x80-kitbouten of SSH Ø10x80-schroeven zijn (ref 75152).

Vereenvoudigde karakteristieke waarden

Afmetingen

ReferentieDraagvermogen van de paalvoet
Vereenvoudigde karakteristieke waarden - Hout op beton
BevestigingenVereenvoudigde karakteristieke waarden - Hout C24[kN]
Op de kolomOp betonR₁.ₖ*
AantalTypAantalTyp
KIT FIX PPA1004.0Ø10x804.0Ø10**93.2
KIT FIX PPA1504.0Ø10x804.0Ø10**93.2

*De gepubliceerde karakteristieke capaciteit is gebaseerd op een belasting op middellange termijn en gebruiksklasse 3 volgens EC5 (EN 1995) (kmod = 0,65). Voor andere belastingsduur en serviceklasse verwijzen wij u naar de ETA voor meer nauwkeurige capaciteiten.

**Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

De Ø10x80-schroeven voor de bevestiging van de paal kunnen LAG Ø10x80-kitbouten of SSH Ø10x80-schroeven zijn (ref 75152)

Installatie

Installatie

Bevestigingen

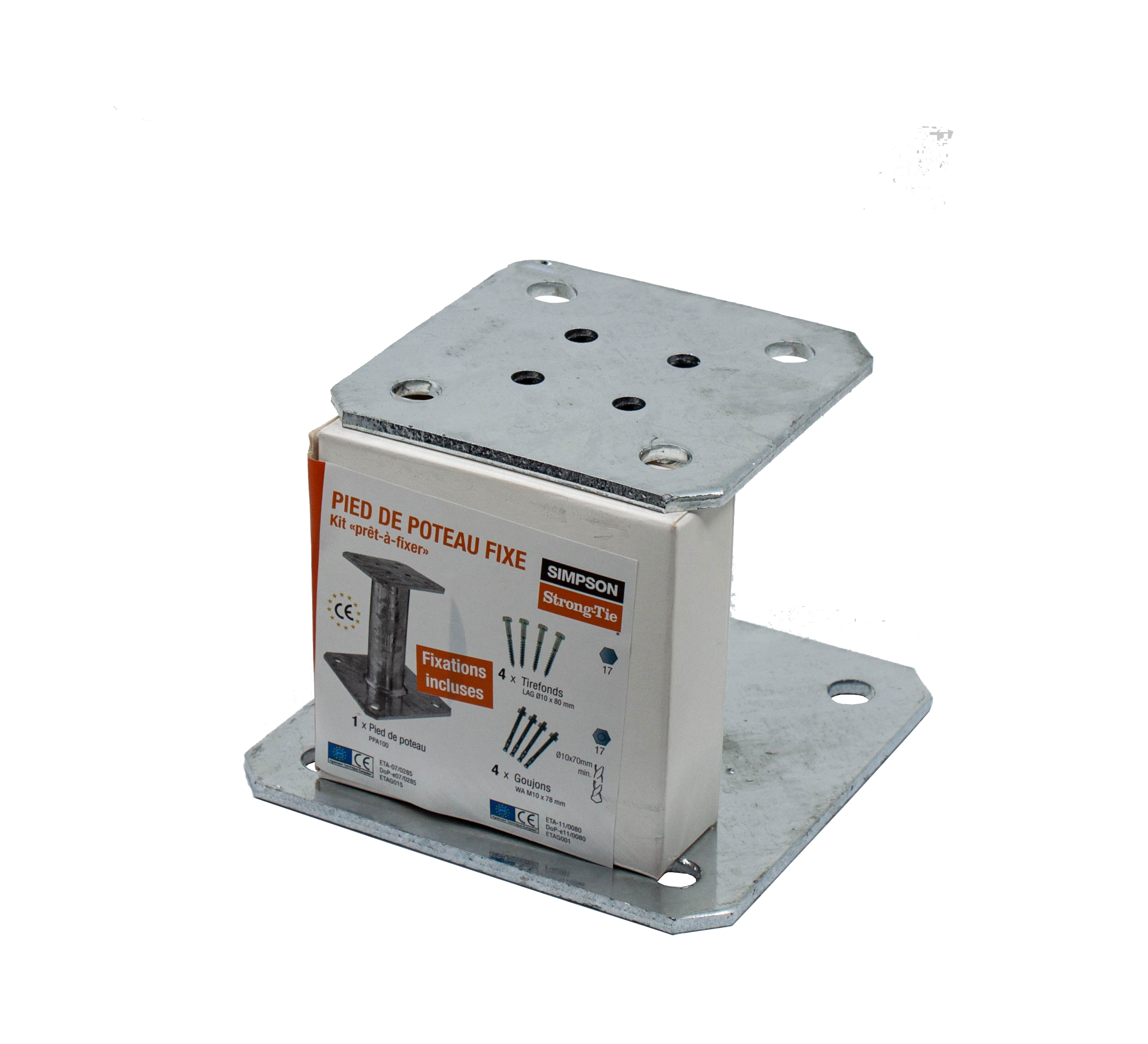

Deze set bevat het :

  • 1 kolomvoeten PPA150 in elektrolytisch verzinkt staal,
  • 4 doorsteekankers FM-753 3DG M10X75/5,
  • 4 houtdraadbouten LAG 10-80 in wit verzinkt staal.

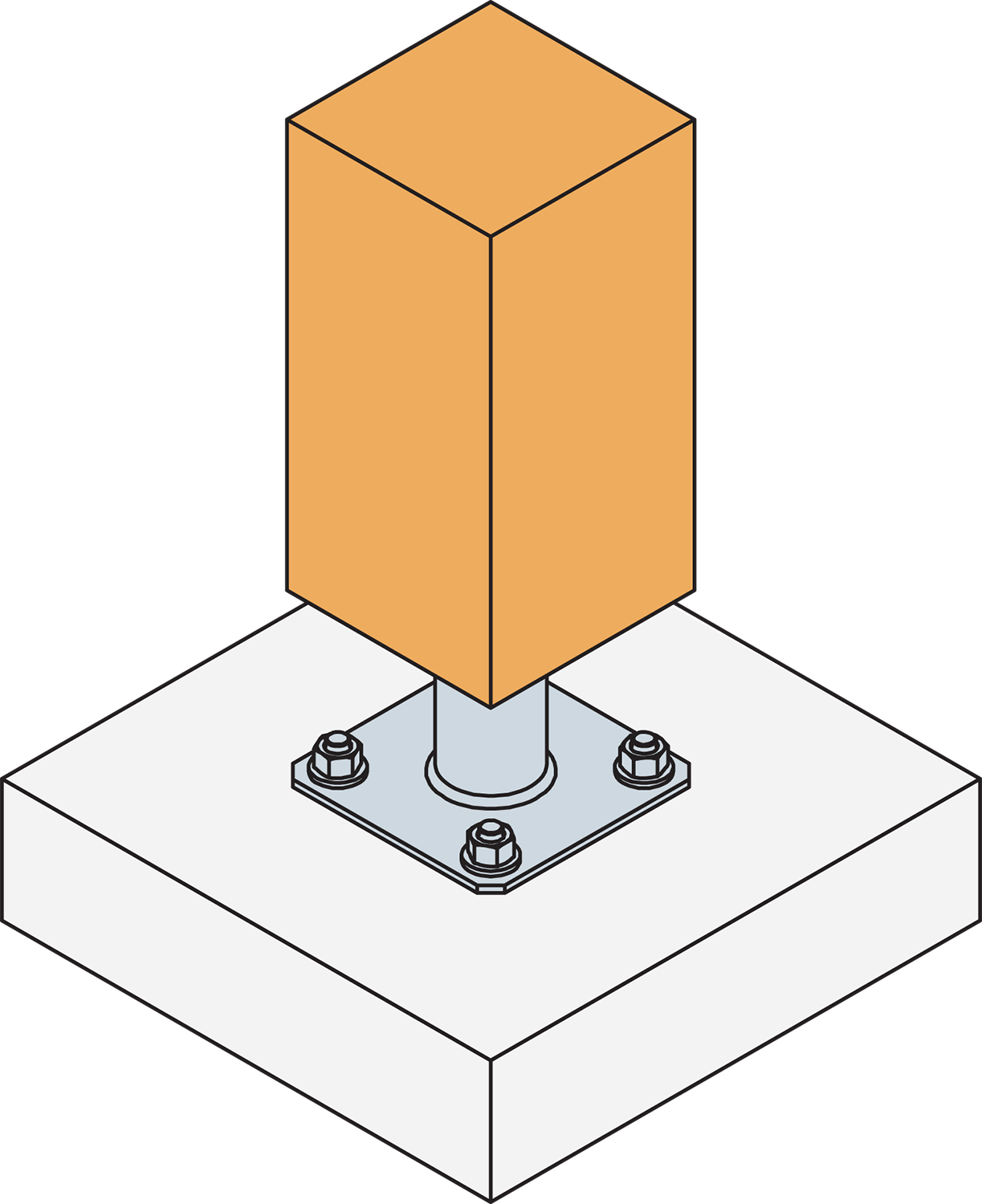

Plaatsing

Bovenaan :

  1. Plaats het bovenste plaatje van de kolomvoet onder de kolom.
  2. Bevestig dit plaatje aan de kolom met behulp van houtdraadbouten LAG (voorboren noodzakelijk).

Onderaan :

  1. Positioneer de kolom verticaal in de constructie.
  2. Identificeer de positie van de verankeringen in de grond op de ondergrond.
  3. Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
  4. Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.
