BPST

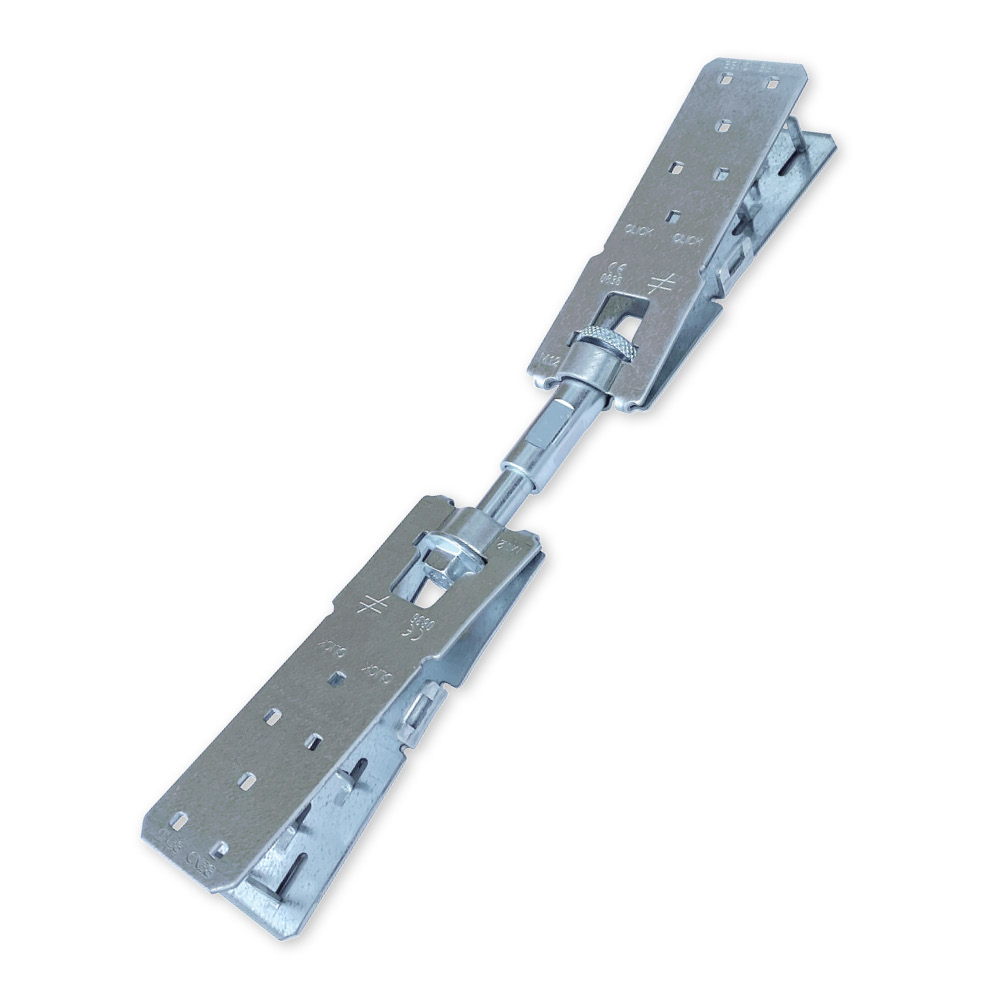

Spanner voor bandijzer
De spanner voor bandijzer BPST maakt het gebruik van bandijzer op het werf gemakkelijker.
Ten opzichte van traditionele sluitsystemen bied zijn innoverend sluitingssysteem een sneller en gemakkelijkere plaatsing aan waardoor de plaatsingstijd gevoelig korter is.

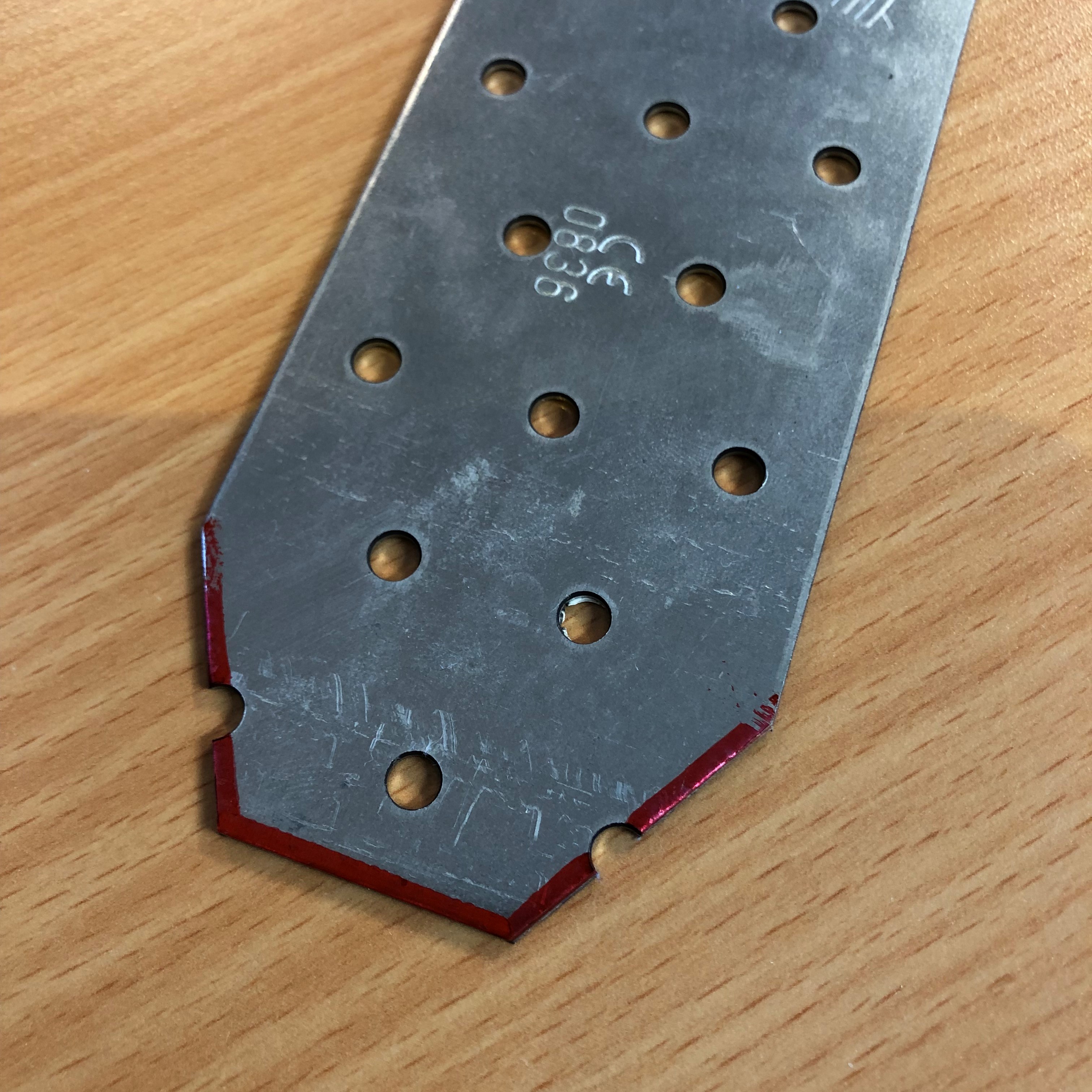

Geschikt voor geperforeerde FP bandijzers met een breedte van 30, 40 en 60mm.

CE-Markering

ETA

Nieuw
EPD

Binner

Gegalvaniseerd staal Z275

Gebruiksklasse 2
BPST_SSTBP_homepage_PL_pl
BPST_SSTBP_homepage_SE_sv
BPST_SSTBP_homepage_DK_da
Product Details
Kenmerken
Grondstof
Gegalvaniseerd staal S250GD +Z275 volgens NF EN 10346
Voordelen
- Eenvoudig plaatsing en afstelling voor het realiseren van windverbanden.
- Geen moeren noch bouten nodig.
- Na stabilisatie van structuur is het mogelijk om het geheel aan te spannen.
- Geschikt voor geperforeerde bandijzers FP30, FP40 en FP60.
Toepassing
toepassing

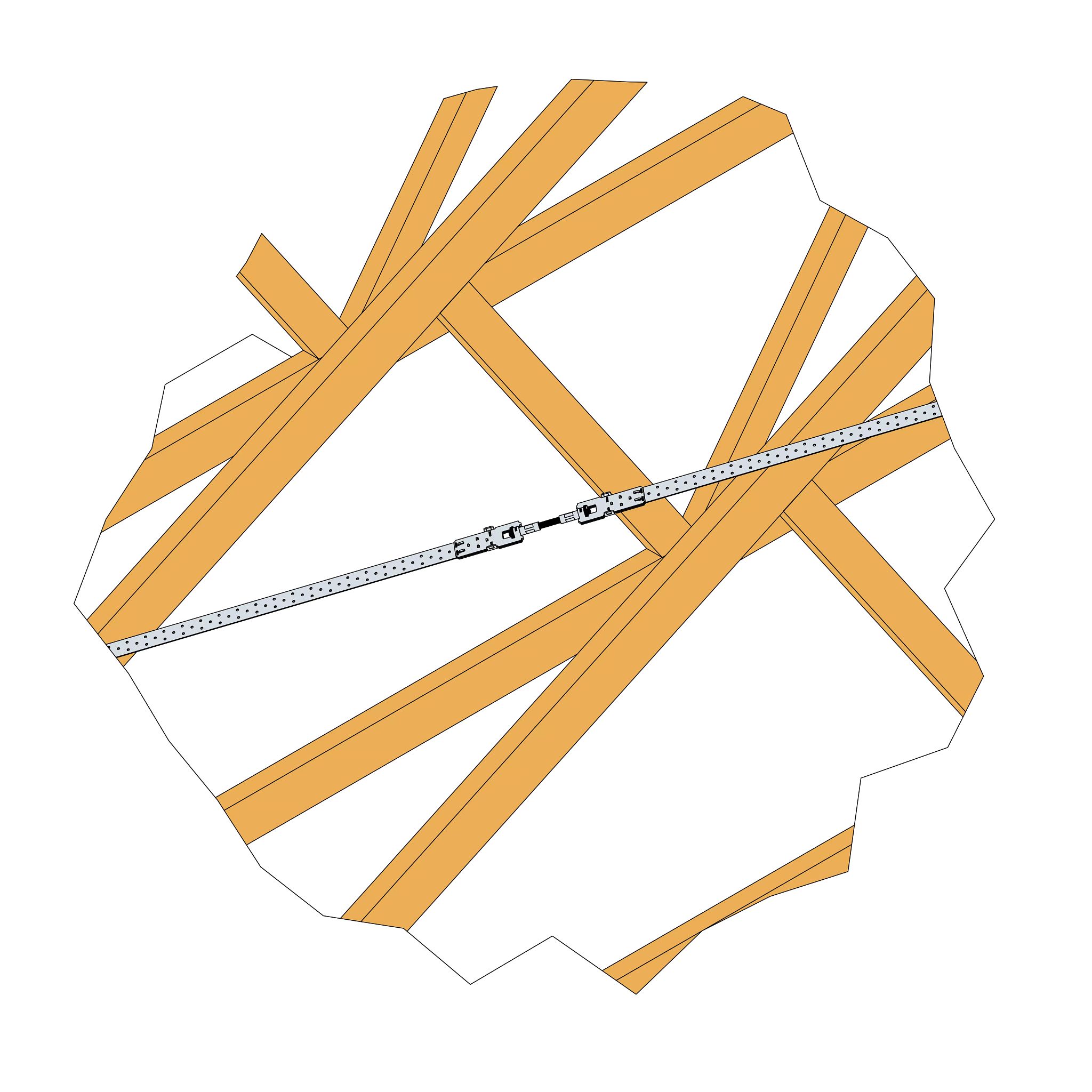

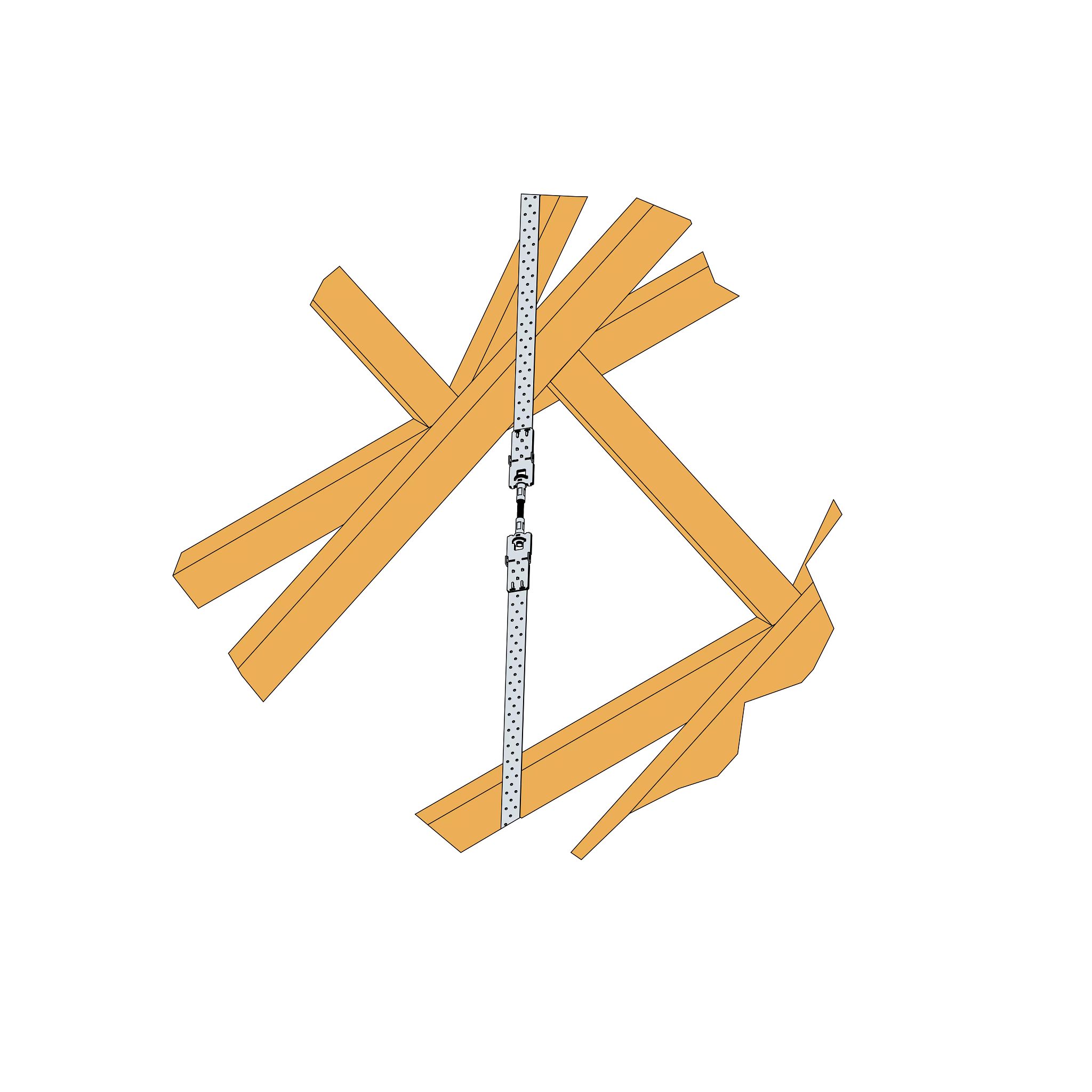

- Windverband van de spanten
- Houten skeletbouw…
Technische gegevens
Product capacities
| Referentie | Bracing capacity |
|---|---|
| Karakteristieke waarden Ri,k[kN] | |
| Neerwaartse belasting[kN] | |
| BPST | 27.5 |
The values are whith all 6 pins in use and 2 bended
The Rd is calculate with kmod = 1
Installatie
Installatie
Procedure

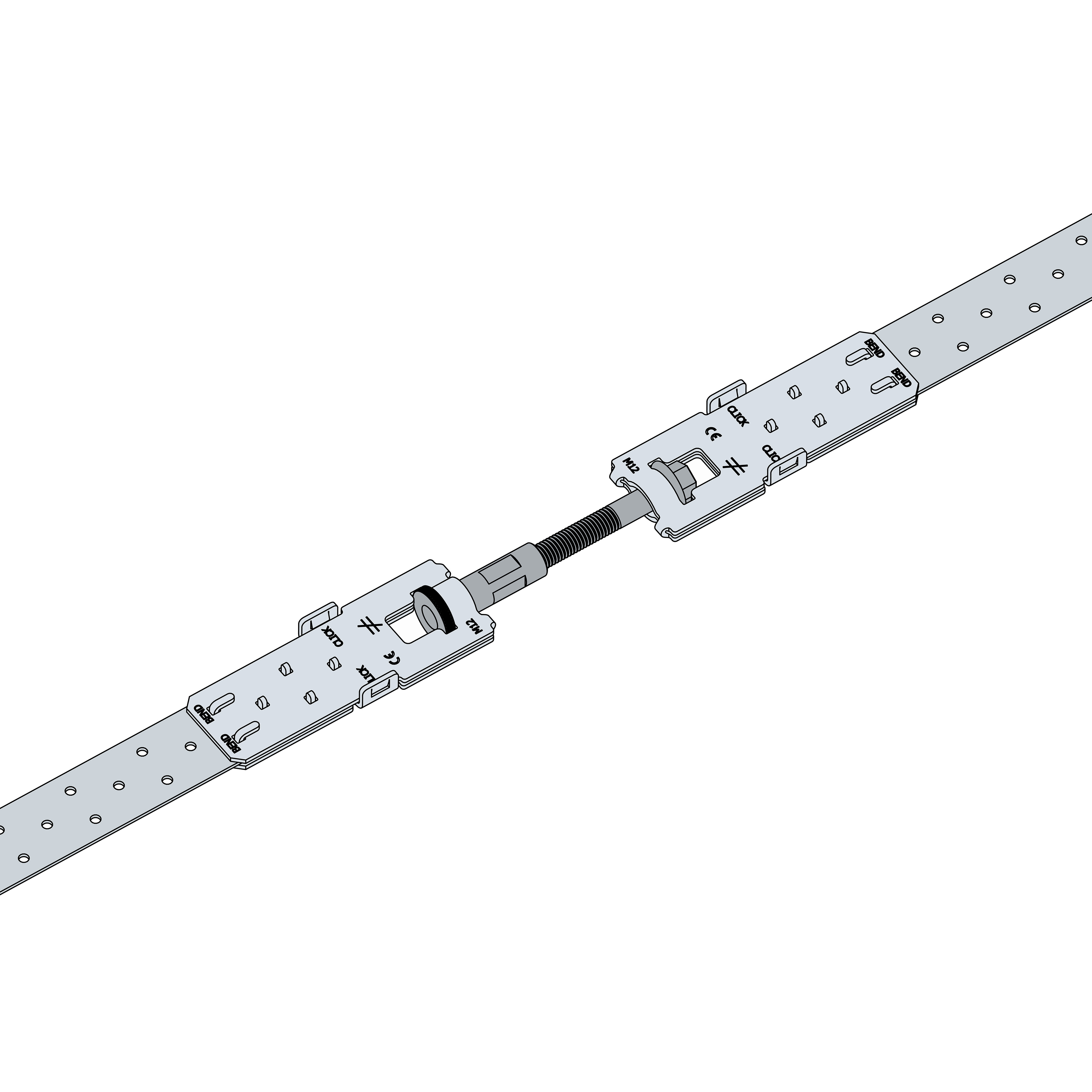

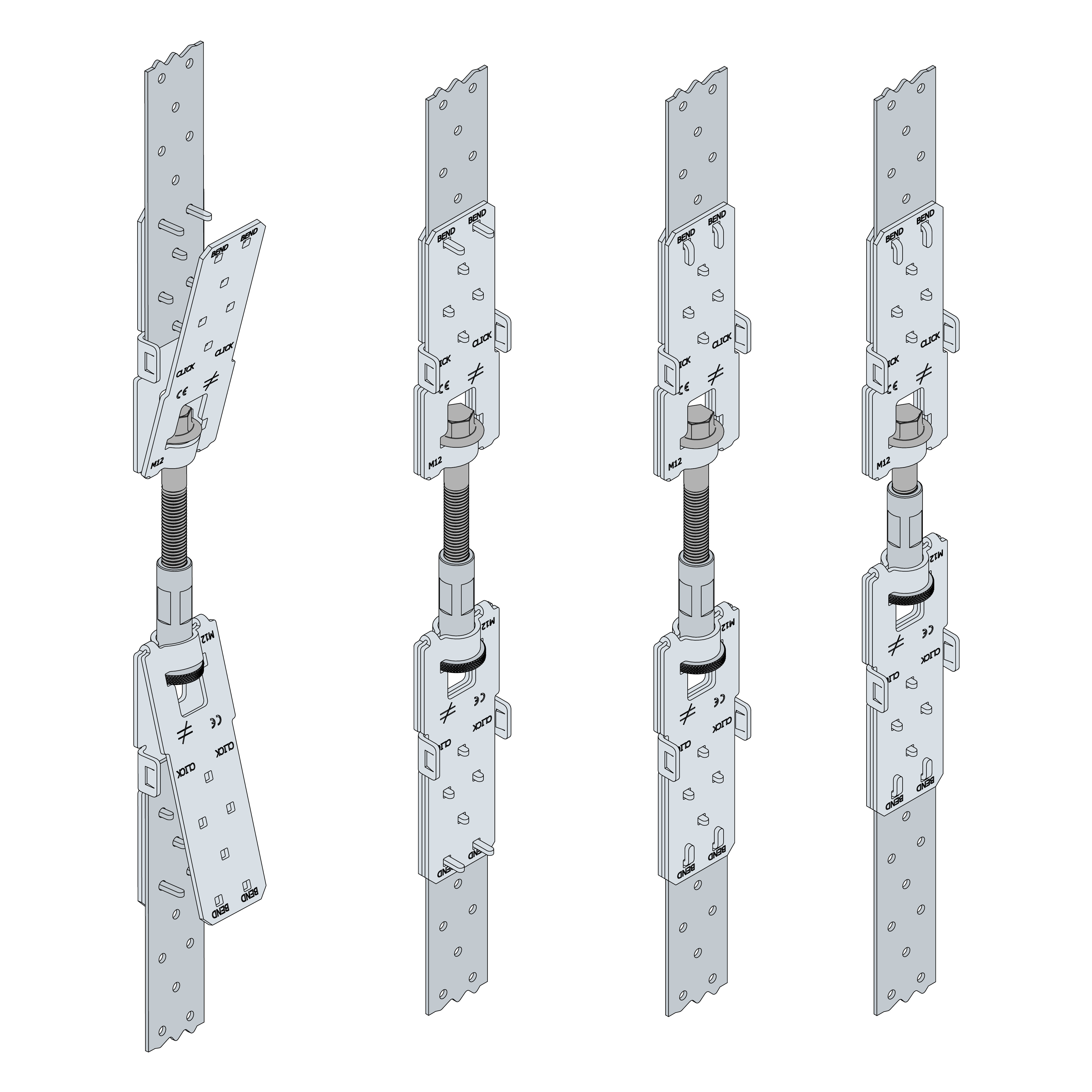

- Voeg de twee delen van de BPST samen door het insteken van ten minste 10 mm van de schroefdraad in het vrouwelijke deel.
- De eindes van de bandijzers in de BPST-knijpers glijden en klikken om te sluiten.

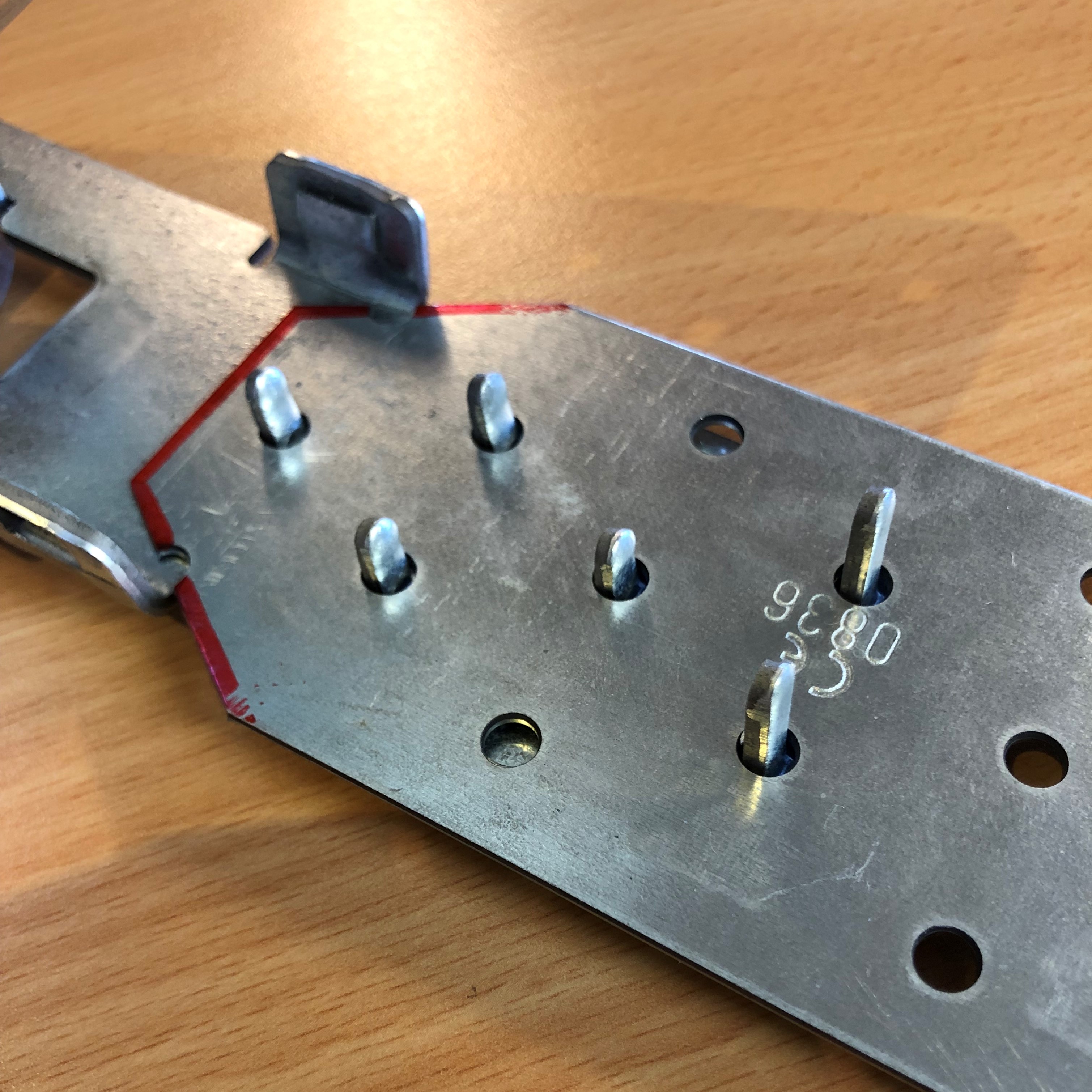

- De 2 langere stuks op beide knijpers omplooien om zodoende de sluiting te verzekeren.
- De spanning regelen van het bandijzer door de BPST aan te schroeven op de draadstang.
