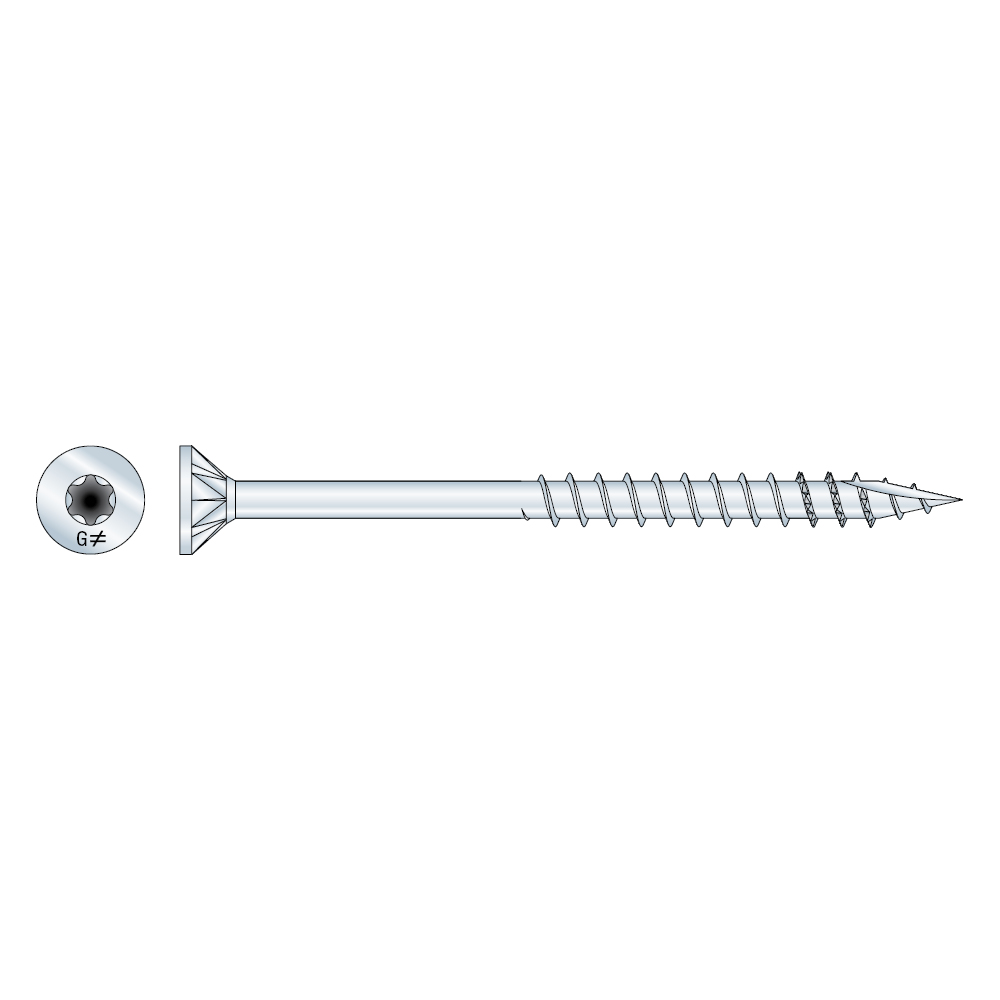

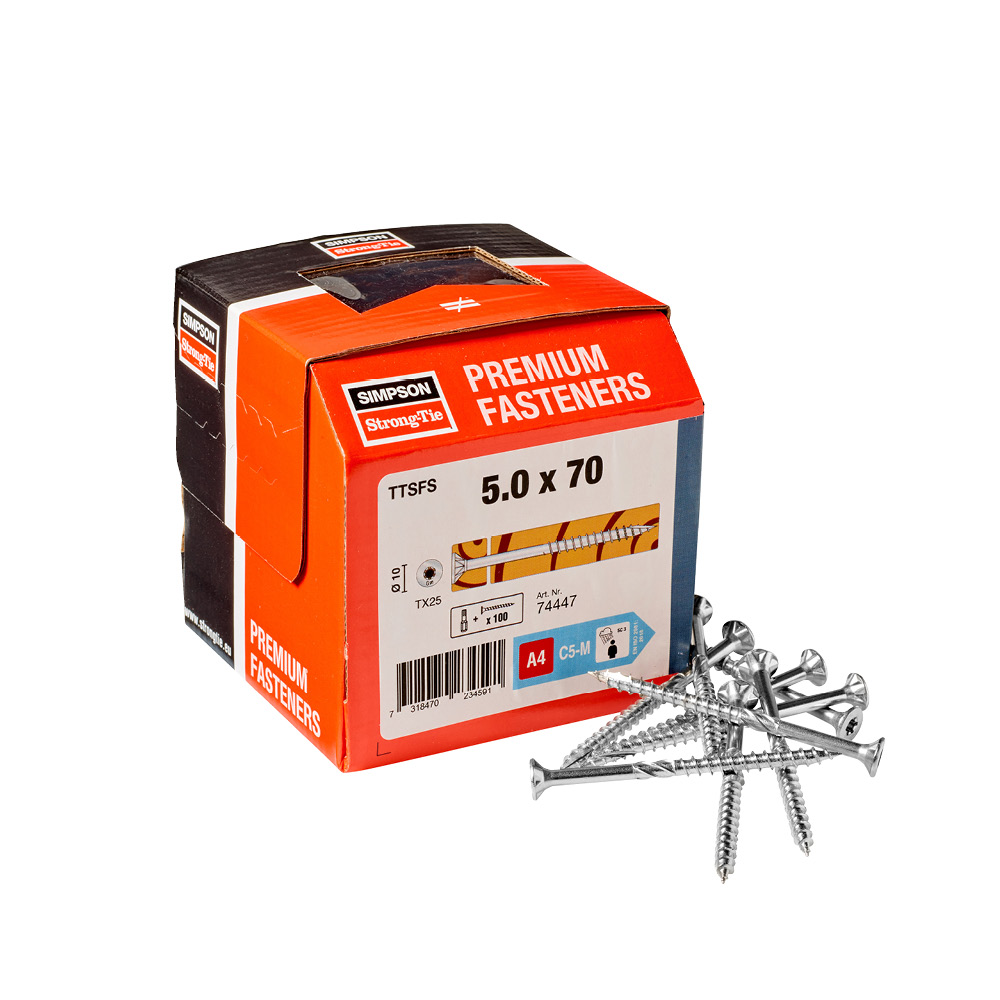

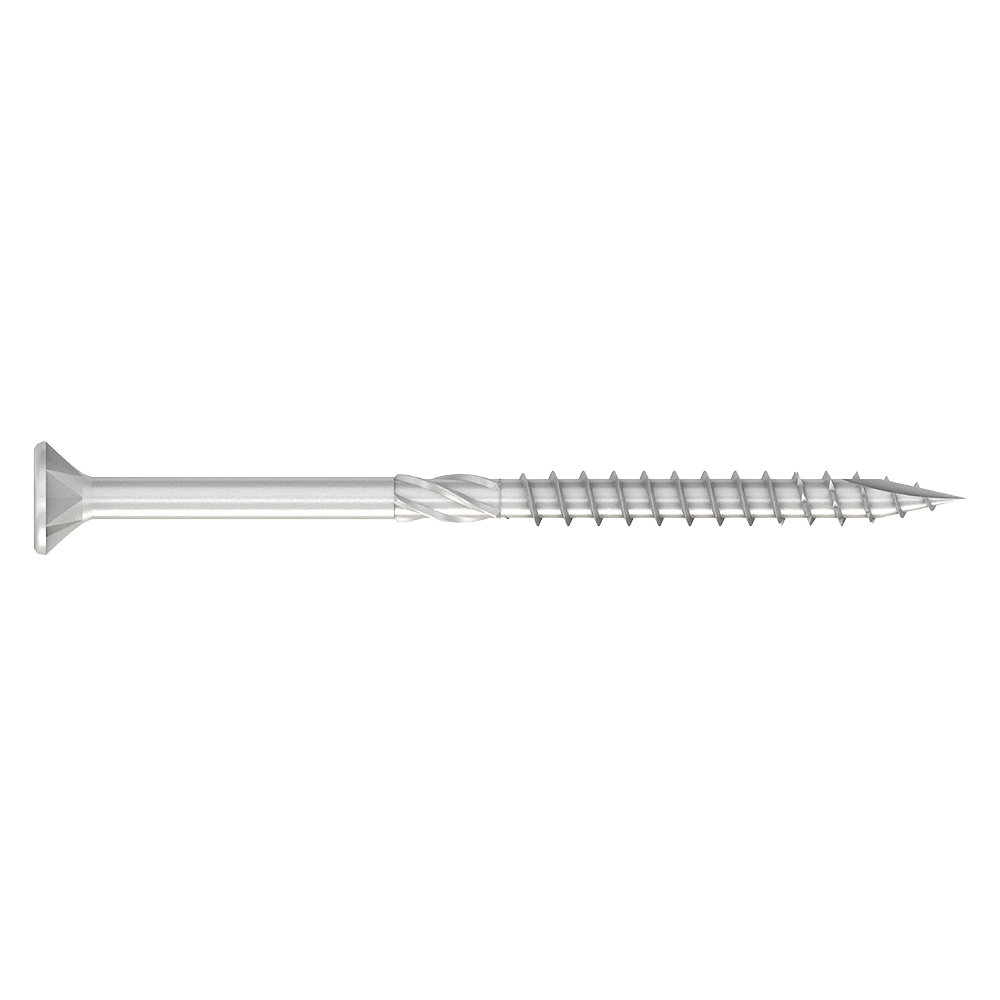

Schroef met verzonken kop rvs A4 voor houtverbindingen

De schroef TTSFS voor houtverbindingen wordt aanbevolen voor houtskeletverbindingen buiten, CLT.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 3

Veeleisend

EPD

Roestvrij staal A4

Fastener Designer

Product Details

Afbeeldingen

Kenmerken

Materiaal

Roestvrij staal A4

Voordelen

Dubbele kegel: breuksterkte,
Freesribben onder kop: zelffrezend voor minder spaanvorming aan het oppervlak van het hout,
Ruimer: minder opwarming van de schroef, vlottere indringing in het hout,
Grove en gekartelde asymmetrische schroefdraad: hoge uittreksterkte, betere stofafvoer,
Punt tegen splijtwerking: voorboren overbodig, perfecte aanzet zelfs in harde houtsoorten,
Kop met sterafdruk : voor een betere schroefgeleiding en levensduur van de schroefbit,
Corrosiebe-stendigheid.

Toepassing

Ondergrond

Massief hout, composiethout, gelijmd gelamineerd hout, CLT...

Toepassingsgebieden

Verbindingen van elementen uit massief hout, gelamineerd hout of houtderivaten voor houtskeletten buiten, CLT,
Verbindingen van hout op hout in corrosieve omgevingen,
Verbindingen van stijlen voor de plaatsing van buitengevelisolatiesystemen,
Verbindingen van planken van houten terrassen op vloerbalken (lambourdes).

Technische gegevens

Afmetingen

Referentie	Afmetingen bevestigingen[mm]
	Artikelcode	Other				Afmetingen bevestigingen[mm]
	Artikelcode	Tun / DB nr.	NOBB nr.	Aantal per doos	Gewicht[kg]	d[mm]	l[mm]	dₕ[mm]	d₁[mm]	lg[mm]	tfᵢₓ[mm]	Bit[mm]	Draad[mm]
TTSFS5.0X60	74446	1949961	53294878	100.0	0.005	5	60	9.5	3.4	32	28	T-25	PT
TTSFS5.0X70	74447	1949962	53294882	100.0	0.006	5	70	9.5	3.4	35	35	T-25	PT
TTSFS5.0X80	74448	1949963	53294965	100.0	0.006	5	80	9.5	3.4	40	40	T-25	PTM
TTSFS5.0X90	74449	1949964	53294897	100.0	0.007	5	90	9.5	3.4	45	45	T-25	PTM
TTSFS5.0X100	74444	1949959	53294852	100.0	0.008	5	100	9.5	3.4	55	45	T-25	PTM
TTSFS5.0X120	74445	1949960	53294863	100.0	0.01	5	120	9.5	3.4	60	60	T-25	PTM
TTSFS6.0X70	74473	1949968	53294935	100.0	0.008	6	70	11.6	4	35	35	T-30	PT
TTSFS6.0X80	74474	1949969	53294946	100.0	0.01	6	80	11.6	4	40	40	T-30	PTM
TTSFS6.0X90	74475	1949970	53294954	100.0	0.011	6	90	11.6	4	45	45	T-30	PTM
TTSFS6.0X100	74450	1949965	53294901	100.0	0.012	6	100	11.6	4	55	45	T-30	PTM
TTSFS6.0X120	74471	1949966	53294916	100.0	0.014	6	120	11.6	4	60	60	T-30	PTM
TTSFS6.0X140	74472	1949967	53294920	100.0	0.016	6	140	11.6	4	65	75	T-30	PTM

Karakteristieke Producteigenschappen

Referentie	Screw Parameters
	Karakteristieke producteigenschappen
	Karakteristiek vloeimoment; My,ₖ[Nm]	Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²]	Karakteristieke kopdoortrekwaarde - fₕₑₐd,ₖ[N/mm²]	Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN]
TTSFS5.0X60	4710	14.9	16	6.3
TTSFS5.0X70	4710	14.9	16	6.3
TTSFS5.0X80	4710	14.9	16	6.3
TTSFS5.0X90	4710	14.9	16	6.3
TTSFS5.0X100	4710	14.9	16	6.3
TTSFS5.0X120	4710	14.9	16	6.3
TTSFS6.0X70	8570	13.6	16.2	9.5
TTSFS6.0X80	8570	13.6	16.2	9.5
TTSFS6.0X90	8570	13.6	16.2	9.5
TTSFS6.0X100	8570	13.6	16.2	9.5
TTSFS6.0X120	8570	13.6	16.2	9.5
TTSFS6.0X140	8570	13.6	16.2	9.5

Certificering

Prestatieverklaring (DoP)

nl-dop-e21-0670-02-s-2.pdf

Geschiedenis tonen

2022-08-26

nl-dop-e21-0670.pdf

Europese technische beoordeling (ETA)

eta-21-0670-2025-10-17.pdf

Geschiedenis tonen

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Downloads

Solid-Drive - Bevestigingen voor houtconstructies

Solid-Drive-bevestigingen maken het werk van ingenieurs en installateurs gemakkelijker. Door hun hoogwaardige ontwerp wordt hun belastingsterkte verbeterd en wordt de installatietijd verkort, waardoor de arbeids- en materiaalkosten dalen.

Solid-Drive - Bevestigingen voor houtconstructies

Doorbladerbare versie

CAD en BIM-bibliotheek

ZIP-pakketten

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D vereenvoudigd
IFC ZIP SAT ZIP SKP ZIP STL ZIP
