ESCRFTZ

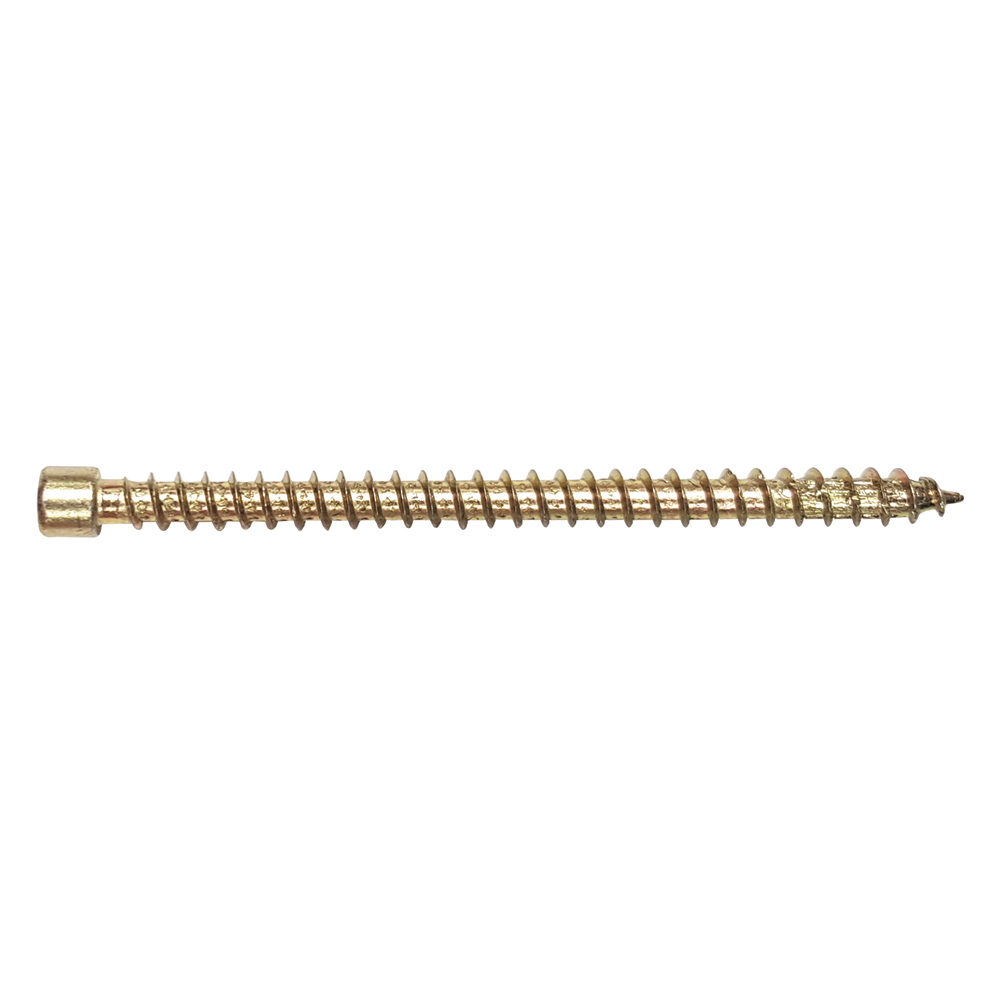

Schroef met cilindervormige kop en dubbele schroefdraad
De constructieschroef Solid-Drive® met cilindervormige kop en dubbele schroefdraad ESCRFTZ wordt aanbevolen voor de bevestiging van stijve en halfstijve isolatiematerialen onder sarkingdak.

CE-Markering

ETA

Gebruiksklasse 2

Binner
EPD

Gele verzinkt

Fastener Designer
Product Details
Kenmerken
Materiaal
- Geel elektrolytisch verzinkt staal.
Voordelen

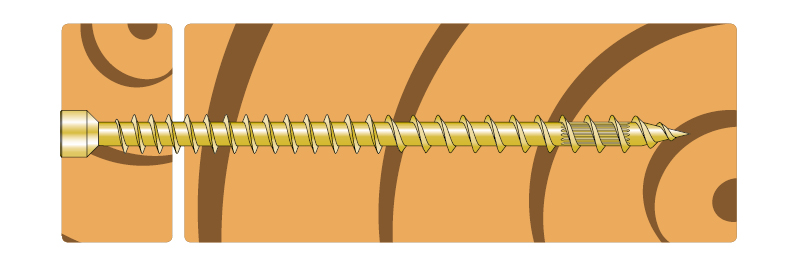

- Cilindervormige kop: minder barsten van het hout en bevestiging verzonken in het hout,
- Dubbele schroefdraad: voor uitstekende uittrek- en drukwaarden en een maximale sterkte,
- Punt tegen splijtwerking: snelle montage zonder voorboren,
- Gleuf Tx,
- Voorboren is niet nodig,
- Gebruik de schroefmal GSCREW om uw schroef onder de juiste hoek te installeren.
Toepassing
Ondergrond
- Kepers.
Toepassingsgebieden
- Bevestiging van stijve of halfstijve isolatiematerialen: sarking.
Technische gegevens
Afmetingen en karakteristieke waarden
| Referentie | Afmetingen bevestigingen[mm] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Overig | Afmetingen[mm] | |||||||||
| Tun / DB nr. | NOBB nr. | Aantal per doos | Gewicht[kg] | d[mm] | l[mm] | dₕ[mm] | d₁[mm] | lg[mm] | Bit[mm] | |
| ESCRFTZ8.0X120 | 1965722 | - | 50.0 | 0.025 | 8 | 120 | 10.2 | 5.1 | 110 | T-40 |
| ESCRFTZ8.0X140 | 1965723 | - | 50.0 | 0.032 | 8 | 140 | 10.2 | 5.1 | 130 | T-40 |
| ESCRFTZ8.0X160 | 1965724 | - | 50.0 | 0.007 | 8 | 160 | 10.2 | 5.1 | 150 | T-40 |
| ESCRFTZ8.0X220 | - | - | 50.0 | 0.009 | 8 | 220 | 10.2 | 5.1 | 210 | T-40 |
| ESCRFTZ8.0X300 | - | - | 50.0 | 0.012 | 8 | 300 | 10.2 | 5.1 | 290 | T-40 |
Karakteristieke producteigenschappen
| Referentie | Screw Parameters | |||
|---|---|---|---|---|
| Karakteristieke producteigenschappen | ||||
| Karakteristiek vloeimoment; My,ₖ[Nm] | Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²] | Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN] | Karakteristieke torsiesterkte - fₜₒᵣ,ₖ[Nm] | |
| ESCRFTZ8.0X120 | 20.3 | 13.1 | 24.1 | - |
| ESCRFTZ8.0X140 | 20.3 | 13.1 | 24.1 | - |
| ESCRFTZ8.0X160 | 20.3 | 13.1 | 24.1 | - |
| ESCRFTZ8.0X220 | 20.3 | 13.1 | 24.1 | - |
| ESCRFTZ8.0X300 | 20.3 | 13.1 | 24.1 | - |
Installatie
Minimumafstanden - Schroeven belast bij afschuiving
Tabel "Minimumafstanden - Schroeven belast bij afschuiving" kan niet worden weergegeven: geen referenties beschikbaar.
Minimumafstanden - Axiaal belaste schroeven
Tabel "Minimumafstanden - Axiaal belaste schroeven" kan niet worden weergegeven: geen referenties beschikbaar.
Certificering
Prestatieverklaring (DoP)
Geschiedenis tonen
Environmental Product Declarations (EPD)
