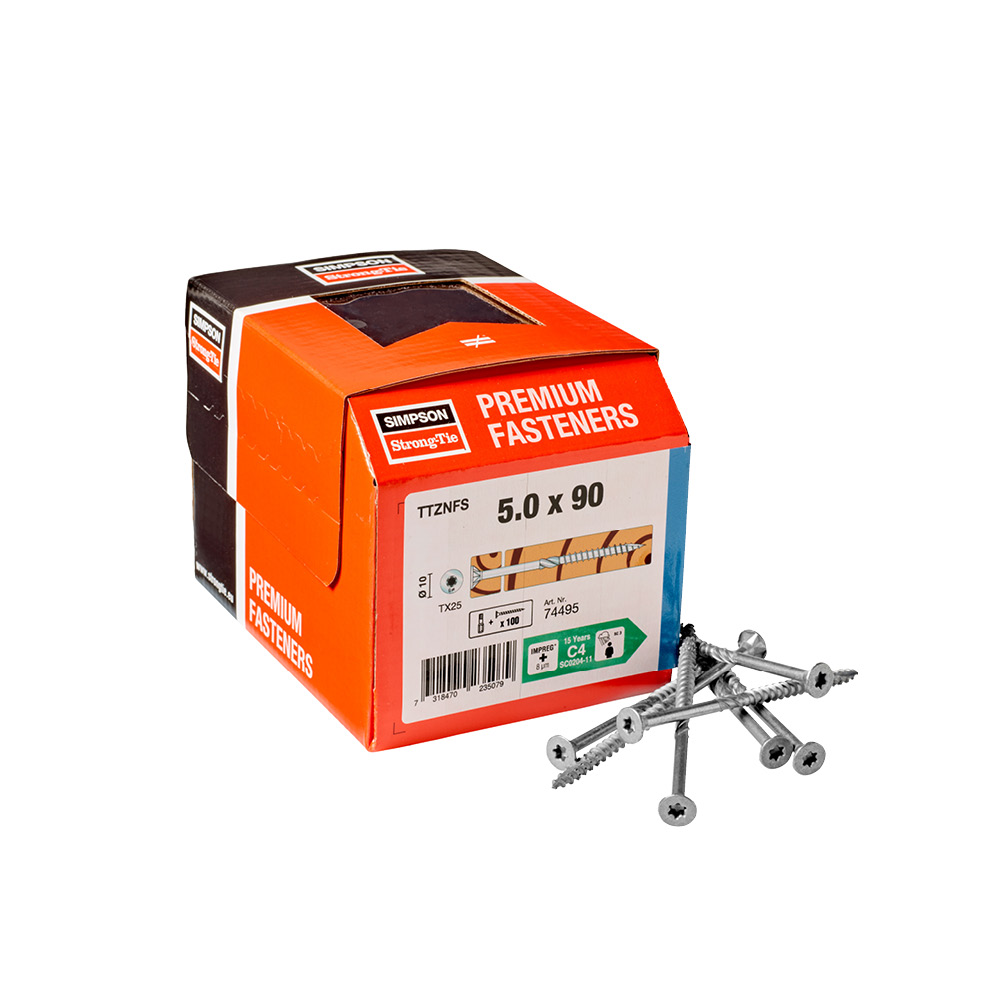

TTZNFS

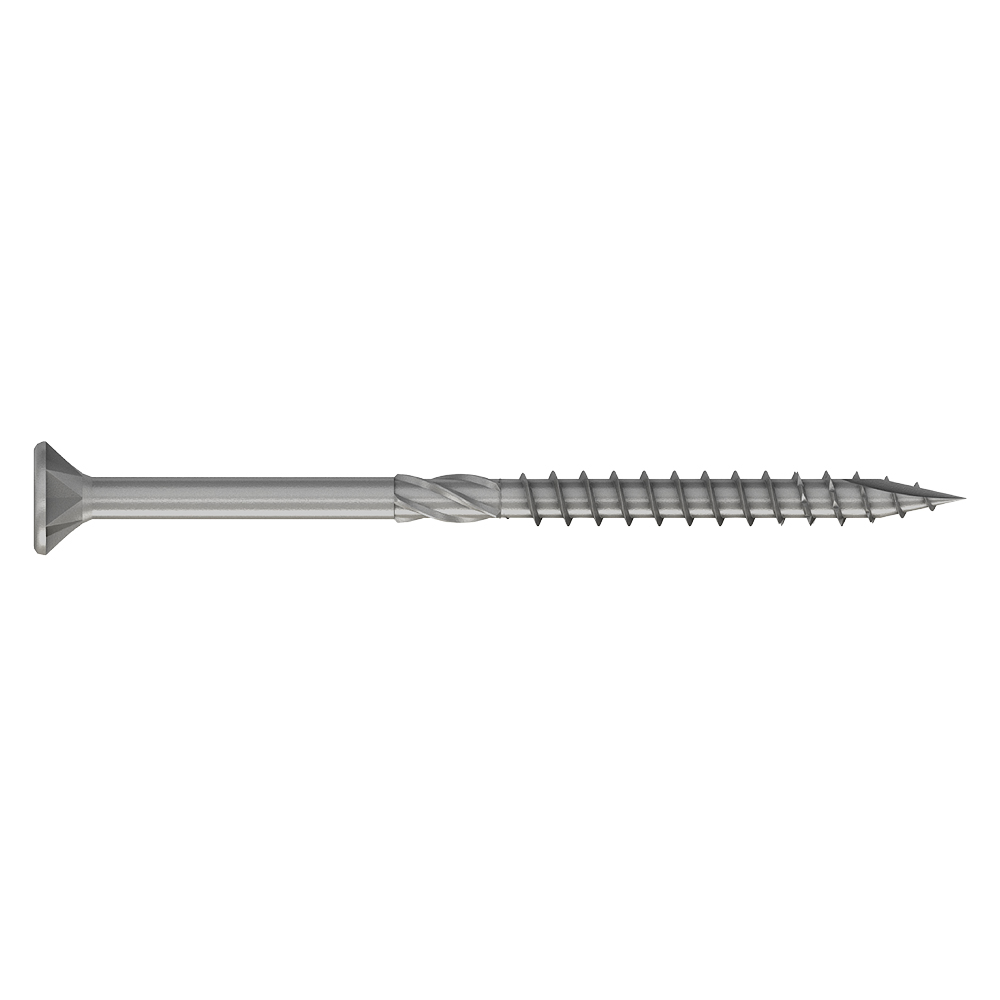

Houtschroef verzonken kop - Impreg®+

De schroef voor houtverbindingen TTZNFS wordt aanbevolen voor houtskeletverbindingen buiten, CLT.

Technisch gegevensblad

CE-Markering

ETA

Impreg® +

Buiten

Solid Wood

Product Details

Afbeeldingen

Kenmerken

Materiaal

Bekleding Impreg®+,
Dikte : 8 µm.

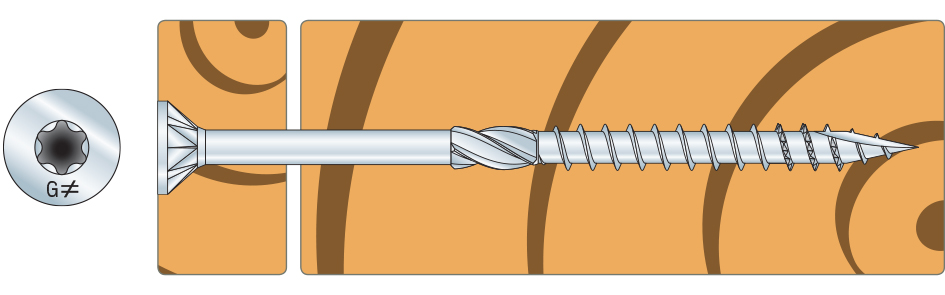

Voordelen

Dubbele kegel : breuksterkte,
Freesribben onder kop : zelffrezend voor minder spaanvorming aan het oppervlak van het hout,
Ruimer : minder opwarming van de schroef, vlottere indringing in het hout,
Grove en gekartelde asymmetrische schroefdraad : hoge uittreksterkte, betere stofafvoer,
Punt tegen splijtwerking : voorboren overbodig, perfecte aanzet zelfs in harde houtsoorten,
Kop met sterafdruk : voor een betere schroefgeleiding en levensduur van de schroefbit,
Corrosiebe-stendigheid.

Toepassing

Toepassingsgebieden

Verbindingen van elementen uit massief hout, gelamineerd hout of houtderivaten voor houtskeletten, CLT,
Verbindingen van OSB-vloeren op I-balken en massief houten dwarsbalken,
Verbindingen van stijlen voor de plaatsing van buitengevelisolatiesystemen, ...

Ondergrond

Massief hout, composiethout, gelijmd gelamineerd hout, CLT.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden


Referentie	Artikelcode	Afmetingen bevestigingen [mm]						Box Quantity
Referentie	Artikelcode	d	l	d_h	d₁	l_g	Bit	Box Quantity
TTZNFS4.0X30*	74480	4	30	8	2.5	20	T-20	200
TTZNFS4.5X40	74483	4.5	40	8.4	2.8	35	T-20	200
TTZNFS4.5X50	74484		50	8.4	2.8	30	T-20	200
TTZNFS4.5X60	74485		60	8.4	2.8	35	T-20	200
TTZNFS4.5X70	74486		70	8.4	2.8	40	T-20	100
TTZNFS5.0X50	74489	5	50	9.5	3.2	30	T-25	200
TTZNFS5.0X60	74490		60	9.5	3.2	35	T-25	200
TTZNFS5.0X70	74491		70	9.5	3.2	40	T-25	100
TTZNFS5.0X80	74493		80	9.5	3.2	40	T-25	100
TTZNFS5.0X90	74495		90	9.5	3.2	45	T-25	100
TTZNFS5.0X100	74487		100	9.5	3.2	60	T-25	100
TTZNFS5.0X120	74488		120	9.5	3.2	60	T-25	100
TTZNFS6.0X60	74504	6	60	11.6	3.8	35	T-30	200
TTZNFS6.0X70	74505		70	11.6	3.8	40	T-30	100
TTZNFS6.0X80	74506		80	11.6	3.8	40	T-30	100
TTZNFS6.0X90	74508		90	11.6	3.8	45	T-30	100
TTZNFS6.0X100	74497		100	11.6	3.8	60	T-30	100
TTZNFS6.0X120	74499		120	11.6	3.8	70	T-30	100
TTZNFS6.0X140	74501		140	11.6	3.8	70	T-30	100
TTZNFS6.0X160	74502		160	11.6	3.8	70	T-30	100
TTZNFS6.0X180	74503		180	11.6	3.8	70	T-30	100

hebben geen CE- markeringen

Karakteristieke producteigenschappen

Referentie	Karakteristiek vloeimoment; M_y,k [M_y.k] [Nmm]	Karakteristieke uittreksterkte - f_ax,k,90° [f_ax.k.90°] [N/mm²]	Karakteristieke kopdoortrekwaarde - f_head,k [f_head.k] [N/mm²]	Karakteristieke treksterkte- f_tens,k [f_tens.k] [kN]
TTZNFS4.5X40	4660	14.7	15.6	7.8
TTZNFS4.5X50	4660	14.7	15.6	7.8
TTZNFS4.5X60	4660	14.7	15.6	7.8
TTZNFS4.5X70	4660	14.7	15.6	7.8
TTZNFS5.0X50	6720	15	17.1	7.9
TTZNFS5.0X60	6720	15	17.1	7.9
TTZNFS5.0X70	6720	15	17.1	7.9
TTZNFS5.0X80	6720	15	17.1	7.9
TTZNFS5.0X90	6720	15	17.1	7.9
TTZNFS5.0X100	6720	15	17.1	7.9
TTZNFS5.0X120	6720	15	17.1	7.9
TTZNFS6.0X60	9500	12.5	16.6	11.1
TTZNFS6.0X70	9500	12.5	16.6	11.1
TTZNFS6.0X80	9500	12.5	16.6	11.1
TTZNFS6.0X90	9500	12.5	16.6	11.1
TTZNFS6.0X100	9500	12.5	16.6	11.1
TTZNFS6.0X120	9500	12.5	16.6	11.1
TTZNFS6.0X140	9500	12.5	16.6	11.1
TTZNFS6.0X160	9500	12.5	16.6	11.1
TTZNFS6.0X180	9500	12.5	16.6	11.1

Zie de desbetreffende ITTR of ETA voor meer details

Installatie

Minimumafstanden - Schroeven belast bij afschuiving

Referentie	Minimumafstanden voor schroeven belast bij afschuiving [mm]
	Hoek tussen de hartlijn van de belasting en de vezelrichting = 0°						Hoek tussen de hartlijn van de belasting en de vezelrichting = 90°
	a_1.0	a_2.0	a_3.t.0	a_3.c.0	a_4.t.0	a_4.c.0	a_1.90	a_2.90	a_3.t.90	a_3.c.90	a_4.t.90	a_4.c.90
TTZNFS4.5X40	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X50	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X60	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X70	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X50	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X60	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X70	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X80	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X90	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X100	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X120	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X60	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X70	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X80	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X90	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X100	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X120	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X140	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X160	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X180	-	-	-	-	-	-	-	-	-	-	-	-

a₁ en a₂ kunnen worden vermenigvuldigd met 0,85 voor een verbinding paneel/hout, en met 0,7 voor een verbinding staal/hout.

Minimumafstanden - Axiaal belaste schroeven

Referentie	Minimumafstanden voor axiaal belaste schroeven [mm]
Referentie	a₁	a₂	a_3.c	a_4.c
TTZNFS4.5X40	-	-	-	-
TTZNFS4.5X50	-	-	-	-
TTZNFS4.5X60	-	-	-	-
TTZNFS4.5X70	-	-	-	-
TTZNFS5.0X50	-	-	-	-
TTZNFS5.0X60	-	-	-	-
TTZNFS5.0X70	-	-	-	-
TTZNFS5.0X80	-	-	-	-
TTZNFS5.0X90	-	-	-	-
TTZNFS5.0X100	-	-	-	-
TTZNFS5.0X120	-	-	-	-
TTZNFS6.0X60	-	-	-	-
TTZNFS6.0X70	-	-	-	-
TTZNFS6.0X80	-	-	-	-
TTZNFS6.0X90	-	-	-	-
TTZNFS6.0X100	-	-	-	-
TTZNFS6.0X120	-	-	-	-
TTZNFS6.0X140	-	-	-	-
TTZNFS6.0X160	-	-	-	-
TTZNFS6.0X180	-	-	-	-

Abacus

Karakteristieke waarden - Hout/Hout

Referentie	Karakteristieke waarden - Hout/Hout C24
	Axiaal		Afschuiving evenwijdig aan de vezelrichting in functie van t1 [Rv.0.k] [kN]						Afschuiving haaks op de vezelrichting in functie van t1 [Rv.90.k] [kN]
	t₁ [mm]	R_ax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]
TTZNFS4.5X40	5	1.19	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X50	20	1.19	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X60	25	1.19	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS4.5X70	30	1.19	1.41	-	-	-	-	-	1.41	-	-	-	-	-
TTZNFS5.0X50	20	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X60	25	1.64	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X70	30	1.64	1.81	-	-	-	-	-	1.81	-	-	-	-	-
TTZNFS5.0X80	40	1.64	1.81	1.81	1.81	-	-	-	1.81	1.81	1.81	-	-	-
TTZNFS5.0X90	45	1.64	1.81	1.81	1.81	-	-	-	1.81	1.81	1.81	-	-	-
TTZNFS5.0X100	40	1.64	1.81	1.81	1.81	-	-	-	1.81	1.81	1.81	-	-	-
TTZNFS5.0X120	60	1.64	1.81	1.81	1.81	1.81	-	-	1.81	1.81	1.81	1.81	-	-
TTZNFS6.0X60	25	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS6.0X70	30	2.73	2.35	-	-	-	-	-	2.35	-	-	-	-	-
TTZNFS6.0X80	40	2.73	2.44	2.59	2.44	-	-	-	2.44	2.59	2.44	-	-	-
TTZNFS6.0X90	45	2.73	2.44	2.6	2.62	-	-	-	2.44	2.6	2.62	-	-	-
TTZNFS6.0X100	40	2.73	2.44	2.6	2.62	-	-	-	2.44	2.6	2.62	-	-	-
TTZNFS6.0X120	50	2.73	2.44	2.6	2.62	-	-	-	2.44	2.6	2.62	-	-	-
TTZNFS6.0X140	70	2.73	2.44	2.6	2.62	2.62	2.62	-	2.44	2.6	2.62	2.62	2.62	-
TTZNFS6.0X160	90	2.73	2.44	2.6	2.62	2.62	2.62	2.62	2.44	2.6	2.62	2.62	2.62	2.62
TTZNFS6.0X180	110	2.73	2.44	2.6	2.62	2.62	2.62	2.62	2.44	2.6	2.62	2.62	2.62	2.62

Die sterktewaarden gelden voor:

Een houtdeel onder kop met dikte kleiner of gelijk aan de waarde t1 vermeld in de kolom ernaast.
Een schroef waarvan de hartlijn onder een hoek van 45 tot 90° op de vezelrichting staat in de gevallen van ESCR(XXX), en haaks op de vezelrichting voor de andere schroeven.

Bij klemschroeven (deeldraadse schacht) komt de afmeting t1 overeen met de maximale dikte waarbij de schroefdraad volledig in het hout aan de puntzijde zit wat voor een optimale aanspanning bij de plaatsing zorgt.
De afschuifsterkten zijn gegeven voor verscheidene dikten van houtdelen onder kop t1 en voor de volgende configuraties:

Hartlijn van de belasting evenwijdig aan de vezelrichting van de twee houtdelen Rv.0°.k
Hartlijn van de belasting haaks op de vezelrichting van de twee houtdelen Rv.90°.k

Die sterktewaarden gelden voor hout van mechanische klasse C24 of hoger.
De hypothese van voorboring voor het berekenen van de belasting en de minimumafstanden is gevalideerd.
Voor schroeven met deeldraadse schacht zijn de sterktewaarden alleen aangegeven voor configuraties waarbij de schroefdraad niet meer dan 5 mm diep in het houten element onder kop zit om een optimale vastklemming te waarborgen.
Met de clausule (2) van deel 8.3.1.2 van EN1995-1-1:204+A2:2014 over de indringingsdiepte wordt bij deze berekening geen rekening gehouden.

Karakteristieke waarden - Staal/Hout

Referentie	Karakteristieke waarden - Staal/Hout C24
	Axiaal [Rax.st.k] [kN]	Afschuiving dunne plaat		Afschuiving dikke plaat
	Axiaal [Rax.st.k] [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]
TTZNFS4.5X40	3.02	1.32	1.32	2.27	2.27
TTZNFS4.5X50	2.59	1.66	1.66	2.22	2.22
TTZNFS4.5X60	3.02	1.87	1.87	2.33	2.33
TTZNFS4.5X70	3.46	1.98	1.98	2.44	2.44
TTZNFS5.0X50	1.98	1.88	1.88	2.47	2.47
TTZNFS5.0X60	2.31	1.98	1.98	2.56	2.56
TTZNFS5.0X70	2.64	2.06	2.06	2.64	2.64
TTZNFS5.0X80	2.64	2.06	2.06	2.64	2.64
TTZNFS5.0X90	2.97	2.14	2.14	2.72	2.72
TTZNFS5.0X100	3.96	2.39	2.39	2.97	2.97
TTZNFS5.0X120	3.96	2.39	2.39	2.97	2.97
TTZNFS6.0X60	3.61	2.66	2.66	3.64	3.64
TTZNFS6.0X70	4.13	2.96	2.96	3.76	3.76
TTZNFS6.0X80	4.13	2.96	2.96	3.76	3.76
TTZNFS6.0X90	4.64	3.09	3.09	3.89	3.89
TTZNFS6.0X100	6.19	3.48	3.48	4.28	4.28
TTZNFS6.0X120	6.19	3.48	3.48	4.28	4.28
TTZNFS6.0X140	7.22	3.74	3.74	4.54	4.54
TTZNFS6.0X160	7.22	3.74	3.74	4.54	4.54
TTZNFS6.0X180	7.22	3.74	3.74	4.54	4.54

Afschuifcapaciteiten worden gegeven voor dikke (tst = d) en dunne (tst = 0,5xd) stalen platen onder de volgende configuraties:

Laad as op 0° van houtnerf Rv.0°.k
Laad as op 90° van houtnerf Rv.90°.k

Deze capaciteiten zijn geldig voor C24-houtsoorten of hoger.
Voor tussenliggende staaldiktes moeten de capaciteiten worden berekend door lineaire interpolatie tussen de beperkende dunne en dikke plaatwaarden.
De voorgeboorde hypothese voor de berekening van capaciteit en afstanden is vervuld.

Karakteristieke waarden - Muurlijst/Stijl

Referentie	Karakteristieke waarden - Muurlijst/Stijl C24
	Minimumdikte van de stijl [mm]	Minimumafstand van de onderrand van de muurlijst a4.c [mm]	Afschuifsterkte in functie van de dikte van de muurlijst t1 [Rv.90-0.k] [kN]
	Minimumdikte van de stijl [mm]	Minimumafstand van de onderrand van de muurlijst a4.c [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	90 [mm]
TTZNFS4.5X40	-	-	-	-	-	-	-	-	-
TTZNFS4.5X50	-	-	-	-	-	-	-	-	-
TTZNFS4.5X60	-	-	-	-	-	-	-	-	-
TTZNFS4.5X70	27	13.5	1.41	-	-	-	-	-	-
TTZNFS5.0X50	30	15	-	-	-	-	-	-	-
TTZNFS5.0X60	30	15	-	-	-	-	-	-	-
TTZNFS5.0X70	30	15	1.81	-	-	-	-	-	-
TTZNFS5.0X80	30	15	1.81	1.81	1.81	-	-	-	-
TTZNFS5.0X90	30	15	1.81	1.81	1.81	-	-	-	-
TTZNFS5.0X100	-	-	-	-	-	-	-	-	-
TTZNFS5.0X120	30	15	1.81	1.81	1.81	1.81	-	-	-
TTZNFS6.0X60	36	18	-	-	-	-	-	-	-
TTZNFS6.0X70	36	18	2.44	-	-	-	-	-	-
TTZNFS6.0X80	36	18	2.62	2.6	2.44	-	-	-	-
TTZNFS6.0X90	36	18	2.62	2.62	2.62	-	-	-	-
TTZNFS6.0X100	36	18	2.62	2.62	2.62	-	-	-	-
TTZNFS6.0X120	36	18	2.62	2.62	2.62	-	-	-	-
TTZNFS6.0X140	36	18	2.62	2.62	2.62	2.62	2.62	-	-
TTZNFS6.0X160	36	18	2.62	2.62	2.62	2.62	2.62	2.62	2.62
TTZNFS6.0X180	36	18	2.62	2.62	2.62	2.62	2.62	2.62	2.62

De voorgeboorde hypothese voor de berekening van capaciteit en afstanden is vervuld.

Karakteristieke waarden - Paneel/Hout

Referentie	Paneel (OSB, spaanplaat ρ_k≥380 kg/m³) / hout C24 in functie van de dikte van het paneel t_p
	13 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]
	R_ax.k.13 [kN]	R_v.0.k.13 [kN]	R_v.90.k.13 [kN]	R_ax.k.15 [kN]	R_v.0.k.15 [kN]	R_v.90.k.15 [kN]	R_ax.k.18 [kN]	R_v.0.k.18 [kN]	R_v.90.k.18 [kN]	R_ax.k.22 [kN]	R_v.0.k.22 [kN]	R_v.90.k.22 [kN]	R_ax.k.25 [kN]	R_v.0.k.25 [kN]	R_v.90.k.25 [kN]
TTZNFS4.5X40	-	0.85	0.85	-	0.83	0.83	-	0.84	0.84	-	0.88	0.88	-	-	-
TTZNFS4.5X50	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	-	1.05	1.05	-	1.03	1.03
TTZNFS4.5X60	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	1.27	1.43	1.43	1.27	1.53	1.53
TTZNFS4.5X70	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	1.27	1.43	1.43	1.27	1.53	1.53
TTZNFS5.0X50	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	-	1.15	1.15	-	1.18	1.18
TTZNFS5.0X60	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X70	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X80	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X90	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS5.0X100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X120	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTZNFS6.0X60	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	-	1.57	1.57
TTZNFS6.0X70	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTZNFS6.0X80	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTZNFS6.0X90	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTZNFS6.0X180	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

Karakteristieke waarden - Fineerhout/Hout

Referentie	Fineerhout (ρ_k≥490 kg/m³) / hout C24 in functie van de dikte van het paneel t_p
	10 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]			30 [mm]
	R_ax.k.10 [kN]	R_v.0.k.10 [kN]	R_v.90.k.10 [kN]	R_ax.k.15 [kN]	R_v.0.k.15 [kN]	R_v.90.k.15 [kN]	R_ax.k.18 [kN]	R_v.0.k.18 [kN]	R_v.90.k.18 [kN]	R_ax.k.22 [kN]	R_v.0.k.22 [kN]	R_v.90.k.22 [kN]	R_ax.k.25 [kN]	R_v.0.k.25 [kN]	R_v.90.k.25 [kN]	R_ax.k.30 [kN]	R_v.0.k.30 [kN]	R_v.90.k.30 [kN]
TTZNFS4.5X40	-	0.8	0.8	-	0.83	0.83	-	0.83	0.83	-	0.87	0.87	-	-	-	-	-	-
TTZNFS4.5X50	1.55	1.18	1.18	1.55	1.28	1.28	-	0.97	0.97	-	1.03	1.03	-	1.02	1.02	-	0.91	0.91
TTZNFS4.5X60	1.55	1.18	1.18	1.55	1.28	1.28	1.55	1.36	1.36	1.55	1.47	1.47	-	1.18	1.18	-	1.14	1.14
TTZNFS4.5X70	1.55	1.18	1.18	1.55	1.28	1.28	1.55	1.36	1.36	1.55	1.47	1.47	1.55	1.56	1.56	1.55	1.59	1.59
TTZNFS5.0X50	1.98	1.3	1.3	-	1.07	1.07	-	1.14	1.14	-	1.15	1.15	-	1.17	1.17	-	1.09	1.09
TTZNFS5.0X60	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	-	1.36	1.36	-	1.34	1.34
TTZNFS5.0X70	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	-	1.5	1.5
TTZNFS5.0X80	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTZNFS5.0X90	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTZNFS5.0X100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TTZNFS5.0X120	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTZNFS6.0X60	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	-	1.57	1.57	-	1.6	1.6	-	1.62	1.62
TTZNFS6.0X70	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	-	1.85	1.85
TTZNFS6.0X80	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	3.58	2.75	2.75
TTZNFS6.0X90	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	3.58	2.75	2.75
TTZNFS6.0X180	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

Selecteer een van onze websites

Verbindingen hout

Nagels en schroeven

Verankeringen

Quik Drive®

Product Details

Afbeeldingen

Kenmerken

Materiaal

Voordelen

Toepassing

Toepassingsgebieden

Ondergrond

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Karakteristieke producteigenschappen

Installatie

Installatie

Minimumafstanden - Schroeven belast bij afschuiving

Minimumafstanden - Axiaal belaste schroeven

Abacus

Karakteristieke waarden - Hout/Hout

Karakteristieke waarden - Staal/Hout

Karakteristieke waarden - Muurlijst/Stijl

Karakteristieke waarden - Paneel/Hout

Karakteristieke waarden - Fineerhout/Hout

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA

Verwante producten

Kolomvoet voor gleufpalen

TTZNFS4.5X40

TTZNFS4.5X50

TTZNFS4.5X60

TTZNFS4.5X70

TTZNFS5.0X100

TTZNFS5.0X120

TTZNFS5.0X50

TTZNFS5.0X60

TTZNFS5.0X70

TTZNFS5.0X80

TTZNFS5.0X90

TTZNFS6.0X100

TTZNFS6.0X120

TTZNFS6.0X140

TTZNFS6.0X160

TTZNFS6.0X180

TTZNFS6.0X60

TTZNFS6.0X70

TTZNFS6.0X80

TTZNFS6.0X90

TTZNFS4.5X40

TTZNFS4.5X50

TTZNFS4.5X60

TTZNFS4.5X70

TTZNFS5.0X100

TTZNFS5.0X120

TTZNFS5.0X50

TTZNFS5.0X60

TTZNFS5.0X70

TTZNFS5.0X80

TTZNFS5.0X90

TTZNFS6.0X100

TTZNFS6.0X120

TTZNFS6.0X140

TTZNFS6.0X160

TTZNFS6.0X180

TTZNFS6.0X60

TTZNFS6.0X70

TTZNFS6.0X80

TTZNFS6.0X90

Over Simpson Strong-Tie®

Simpson Strong-Tie Frankrijk

Telefoon

Fax

E-Mail

Website

Copyright (nl-NL)
