Verbindingen hout
Hoekijzers
TAZ

Hoekijzers voor treden

Met de hoekijzers voor treden TAZ kunt u snel en eenvoudig traptreden uitvoeren.

Technisch gegevensblad
CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z350

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Verzinkt staal G185 SS (Grade 33),
  • Dikte : 2,5 mm.

Voordelen

  • TA10Z bevestigt twee treden,
  • Plaatsen snel.


Toepassing

Ondergrond

  • Drager : hout,
  • Gedragen bouwdeel : massief hout, composiethout, plaatmaterialen.

Toepassingsgebieden

  • Tredesteun,
  • Reksteun, hoekijzer,
  • Consoles,
  • Klein schrijnwerk.

Discontinued Products

Variant Status Details
There are variants of this product family which have been discontinued and are out of production.
phased out (has Variants which were phased out)

Technische gegevens

Afmetingen

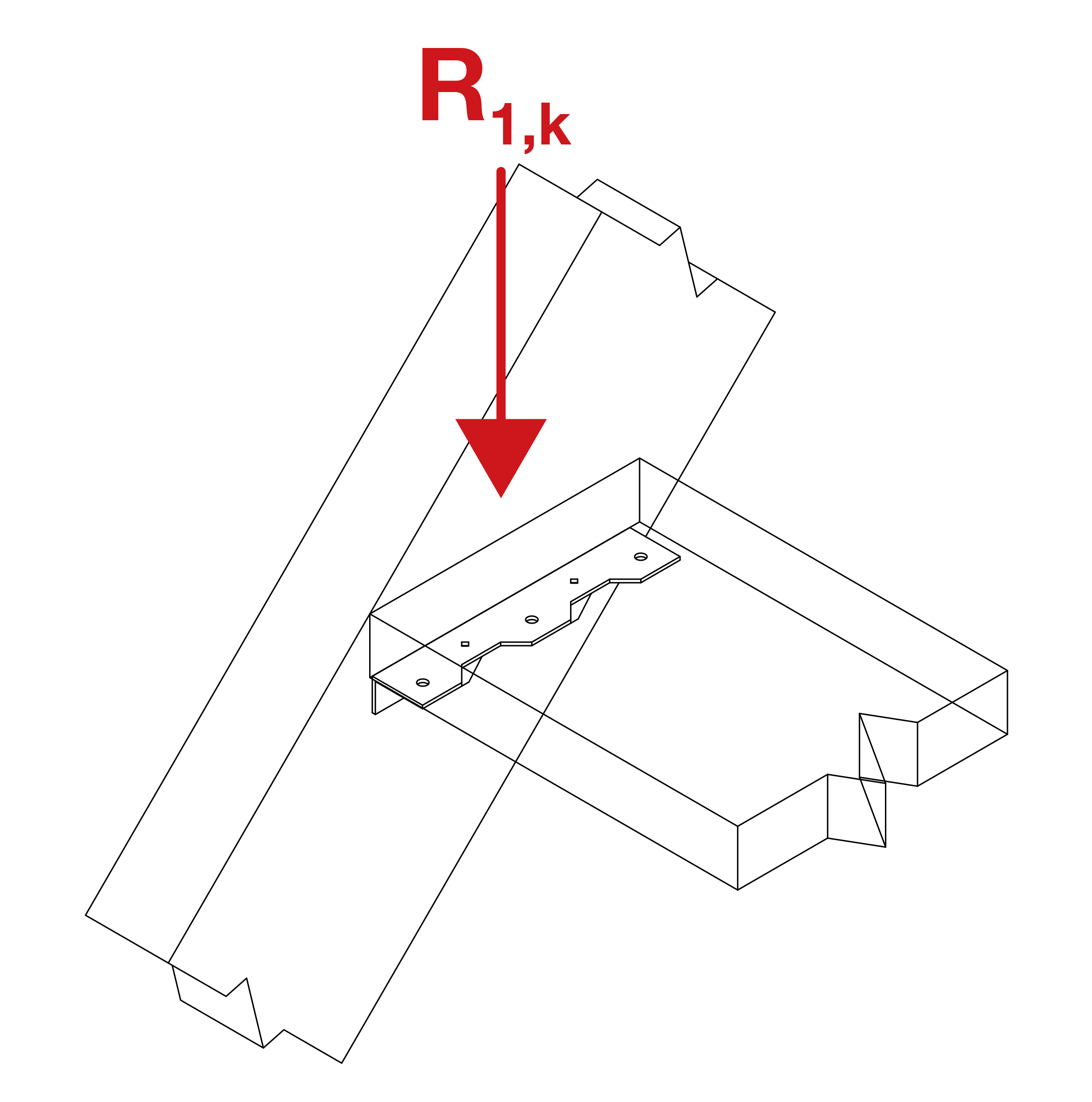

Afmetingen en karakteristieke waarden

Referentie Afmetingen Bevestigingen Karakteristieke waarden [kN]
A B C Dikte Aantal Type
Trede Langsligger
TA9Z-R38.138.12102.532SDS25200MB6.3
TA10Z-R38.138.12602.543SDS25200MB8.5

Installatie

Installatie

Bevestigingen

  • Houtschroef SSH6.0X40

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Wordt het hoekijzer ook daarop vastgenageld of geschroefd.

Bevestigingen

  • HoutschroefSSH6.0X40

Certificering

Prestatieverklaring: DoP

nl-dop-e06-0106-11-s-2.pdf (335.5 KB)
nl-dop-e06-0106-10.pdf (144.28 KB)
nl-dop-e06-0106-issue-9.pdf (97.71 KB)
nl-dop-e06-0106-issue-8.pdf (98.1 KB)
nl-dop-e06-0106-issue-7.pdf (99.53 KB)
nl-dop-e06-0106-issue-6.pdf (44.99 KB)
nl-dop-e06-0106-issue-5.pdf (30.63 KB)
a7a071e47e9b5ff326688d1e901bec64b8b3a1aa-pdf.pdf (26.17 KB)
97f50fea3e84492f23ba4dfc6e9b28eda953c0d1.pdf (33.53 KB)
642b2a605b418199749facefc613d9bae6296860.pdf (33.38 KB)

Europese technische goedkeuring: ETA

eta-06-0106-2026-03-09.pdf (12.89 MB)
eta-06-0106-2021-04-09.pdf (11.66 MB)
eta-06-0106-2020-01-29-cor1.pdf (13.43 MB)
eta-06-0106.pdf (13.43 MB)
eta-060106-sst-ab-r10-2018-issued.pdf (10.1 MB)
eta-060106-sst-ab-v8-2016.pdf (9.59 MB)
