SWW

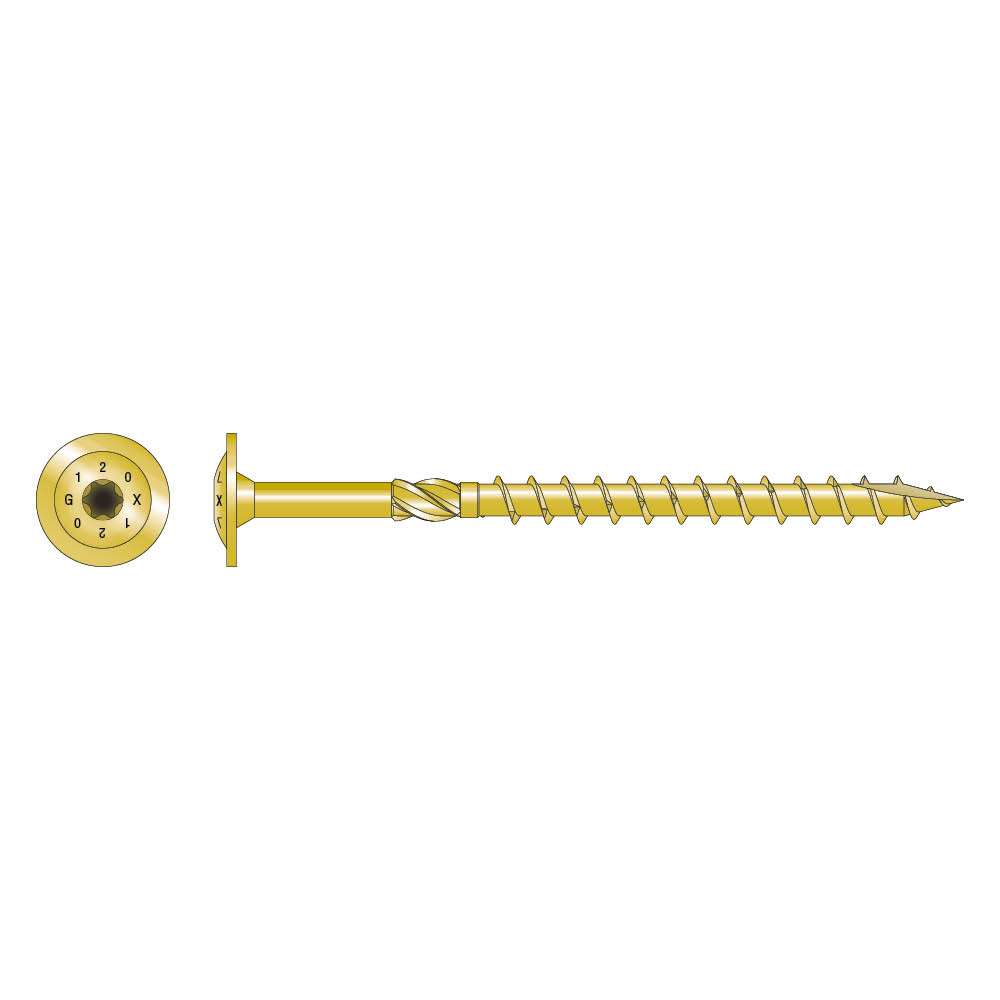

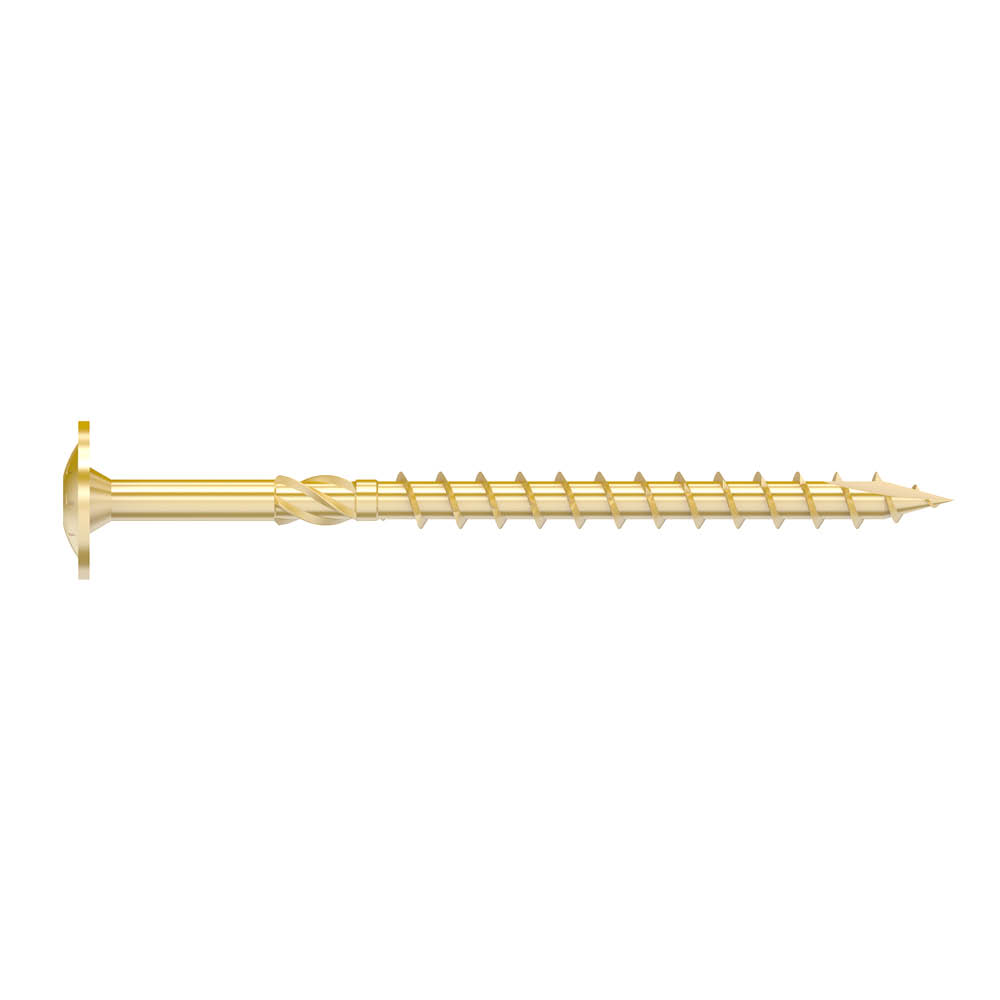

Constructiehoutschroef platte kop
Deze constructiehoutschroeven met platte kop zijn sterk en maken voorboren overbodig. Door hun ontwerp voor houtskeletten en kapconstructies worden ze gebruikt voor een ruim assortiment toepassingen in de houtbouw.

CE-Markering

ETA

Gebruiksklasse 2
EPD

Binner

Gele verzinkt

Fastener Designer
Product Details
Kenmerken
Materiaal
Geel elektrolytisch verzinkt staal.
Voordelen
- ETA-13/0796
- Brede kop of met geïntegreerde sluitring: hoge kopdoortrekwaarde
- Ruimer: vermindert de wrijving, vergemakkelijkt de indringing en spaart uw machines en accessoires
- Grove en gekartelde asymmetrische schroefdraad: hoge uittreksterkte, betere stofafvoer
- Secundaire schroefdraad tegen splijtwerking: perfecte aanzet zelfs in harde houtsoorten

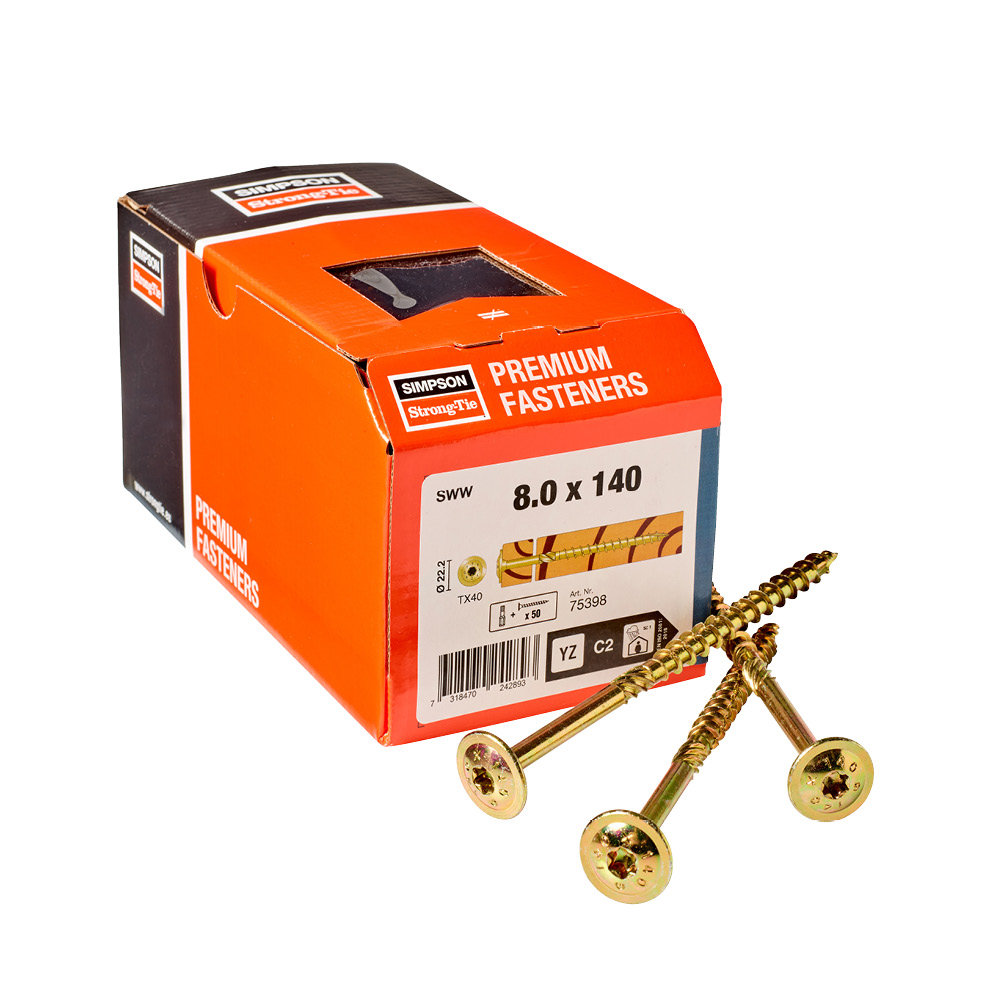

- 1 torx-schroefbit meegeleverd in elke doos
Toepassing
Gebruik
- Massief hout, gelamineerd hout, houtderivaten voor houtskeletten

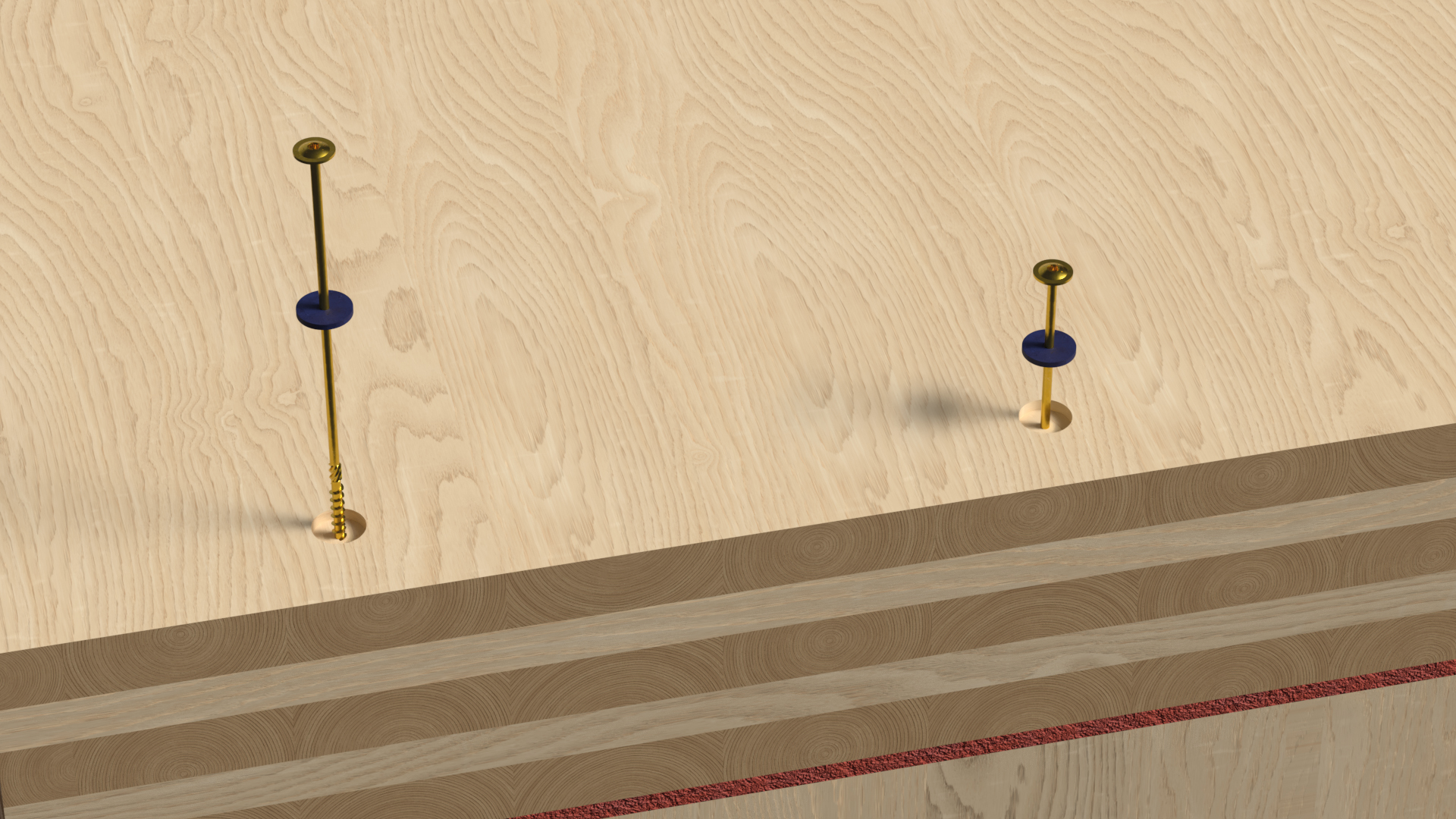

- OSB-vloeren op I-balken en massief houten dwarsbalken
- Stijlen voor de plaatsing van buitengevelisolatiesystemen...
advantage

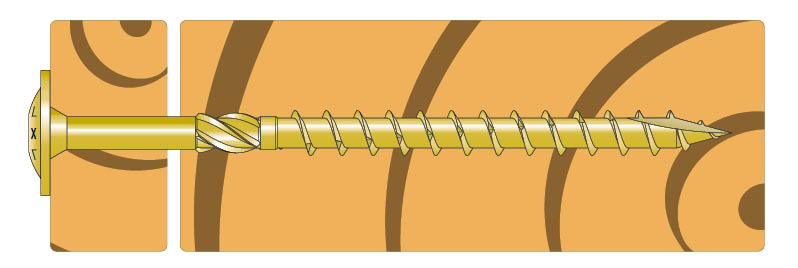

The disc head enlarges the contact surface and ensures a higher
ensures a higher head pull-through resistance as well as a greater
load transmission.
The cutting tip design in conjunction with the reaming shank
efficient and smooth screwing with simultaneous minimization of the
minimizing the insertion resistance and reducing the splitting effect.
Technische gegevens
Afmetingen
| Referentie | Afmetingen bevestigingen[mm] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelcode | Overig | Afmetingen[mm] | |||||||||
| Pcs/blister | Aantal per doos | Gewicht[kg] | d[mm] | l[mm] | tfᵢₓ[mm] | dₕ[mm] | d₁[mm] | lg[mm] | Bit[mm] | ||
| SWW6.0X60 | 75382 | - | 50.0 | 0.009 | 6 | 60 | 20 | 14 | 3.8 | 42 | T-30 |
| SWW6.0X80 | 75383 | - | 50.0 | 0.012 | 6 | 80 | 30 | 14 | 3.8 | 50 | T-30 |
| SWW6.0X100 | 75384 | - | 50.0 | 0.013 | 6 | 100 | 30 | 14 | 3.8 | 70 | T-30 |
| SWW6.0X120 | 75385 | - | 50.0 | 0.016 | 6 | 120 | 60 | 14 | 3.8 | 70 | T-30 |
| SWW6.0X140 | 75386 | - | 50.0 | 0.018 | 6 | 140 | 70 | 14 | 3.8 | 70 | T-30 |
| SWW6.0X160 | 75387 | - | 50.0 | 0.02 | 6 | 160 | 90 | 14 | 3.8 | 70 | T-30 |
| SWW6.0X180 | 75388 | - | 50.0 | 0.022 | 6 | 180 | 110 | 14 | 3.8 | 70 | T-30 |
| SWW6.0X200 | 75389 | - | 50.0 | 0.025 | 6 | 200 | 130 | 14 | 3.8 | 70 | T-30 |
| SWW6.0X220 | 75390 | - | 50.0 | 0.027 | 6 | 220 | 150 | 14 | 3.8 | 70 | T-30 |
| SWW6.0X240 | 75391 | - | 50.0 | 0.029 | 6 | 240 | 170 | 14 | 3.8 | 70 | T-30 |
| SWW8.0X80 | 75395 | - | 50.0 | 0.022 | 8 | 80 | 30 | 22.2 | 5.3 | 50 | T-40 |
| SWW8.0X100 | 75396 | - | 50.0 | 0.026 | 8 | 100 | 50 | 22.2 | 5.3 | 50 | T-40 |
| SWW8.0X120 | 75397 | - | 50.0 | 0.03 | 8 | 120 | 40 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X140 | 75398 | - | 50.0 | 0.034 | 8 | 140 | 60 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X160 | 75399 | - | 50.0 | 0.038 | 8 | 160 | 80 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X180 | 75400 | - | 50.0 | 0.042 | 8 | 180 | 100 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X200 | 75401 | - | 50.0 | 0.046 | 8 | 200 | 120 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X220 | 75402 | - | 50.0 | 0.05 | 8 | 220 | 140 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X240 | 75403 | - | 50.0 | 0.055 | 8 | 240 | 160 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X260 | 75404 | - | 50.0 | 0.059 | 8 | 260 | 180 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X280 | 75405 | - | 50.0 | 0.063 | 8 | 280 | 200 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X300 | 75406 | - | 50.0 | 0.067 | 8 | 300 | 220 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X320 | 75407 | - | 50.0 | 0.071 | 8 | 320 | 240 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X340 | 75408 | - | 50.0 | 0.075 | 8 | 340 | 260 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X360 | 75409 | - | 50.0 | 0.079 | 8 | 360 | 280 | 22.2 | 5.3 | 80 | T-40 |
| SWW8.0X400 | 75411 | - | 50.0 | 0.088 | 8 | 400 | 320 | 22.2 | 5.3 | 80 | T-40 |
| SWW10.0X120 | 76913 | - | 25.0 | 0.044 | 10 | 120 | 70 | 25.9 | 6.3 | 50 | T-40 |
| SWW10.0X140 | 76914 | - | 25.0 | 0.05 | 10 | 140 | 60 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X160 | 75412 | - | 25.0 | 0.056 | 10 | 160 | 80 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X180 | 75413 | - | 25.0 | 0.062 | 10 | 180 | 100 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X200 | 75414 | - | 25.0 | 0.068 | 10 | 200 | 120 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X220 | 75415 | - | 25.0 | 0.074 | 10 | 220 | 140 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X240 | 75416 | - | 25.0 | 0.08 | 10 | 240 | 160 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X260 | 75417 | - | 25.0 | 0.086 | 10 | 260 | 180 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X280 | 75418 | - | 25.0 | 0.092 | 10 | 280 | 200 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X300 | 75419 | - | 25.0 | 0.098 | 10 | 300 | 220 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X320 | 75420 | - | 25.0 | 0.1 | 10 | 320 | 240 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X340 | 75421 | - | 25.0 | 0.11 | 10 | 340 | 260 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X360 | 75422 | - | 25.0 | 0.12 | 10 | 360 | 280 | 25.9 | 6.3 | 80 | T-40 |
| SWW10.0X400 | 75424 | - | 25.0 | 0.13 | 10 | 400 | 320 | 25.9 | 6.3 | 80 | T-40 |
Karakteristieke producteigenschappen
| Referentie | Screw Parameters | |||||
|---|---|---|---|---|---|---|
| Karakteristieke producteigenschappen | ||||||
| Karakteristiek vloeimoment; My,ₖ[Nm] | Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²] | Karakteristieke kopdoortrekwaarde - fₕₑₐd,ₖ[N/mm²] | Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN] | Karakteristieke torsiesterkte - fₜₒᵣ,ₖ[Nm] | Torsieverhouding | |
| SWW6.0X60 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWW6.0X80 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWW6.0X100 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWW6.0X120 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWW6.0X140 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWW6.0X160 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWW6.0X180 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWW6.0X200 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWW6.0X220 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWW6.0X240 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWW8.0X80 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X100 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X120 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X140 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X160 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X180 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X200 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X220 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X240 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X260 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X280 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X300 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X320 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X340 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X360 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW8.0X400 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWW10.0X120 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X140 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X160 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X180 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X200 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X220 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X240 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X260 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X280 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X300 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X320 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X340 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X360 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWW10.0X400 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
Certificering
Europese technische beoordeling (ETA)
Geschiedenis tonen
Environmental Product Declarations (EPD)
