SWWZ
Constructiehoutschroef platte kop - Impreg+

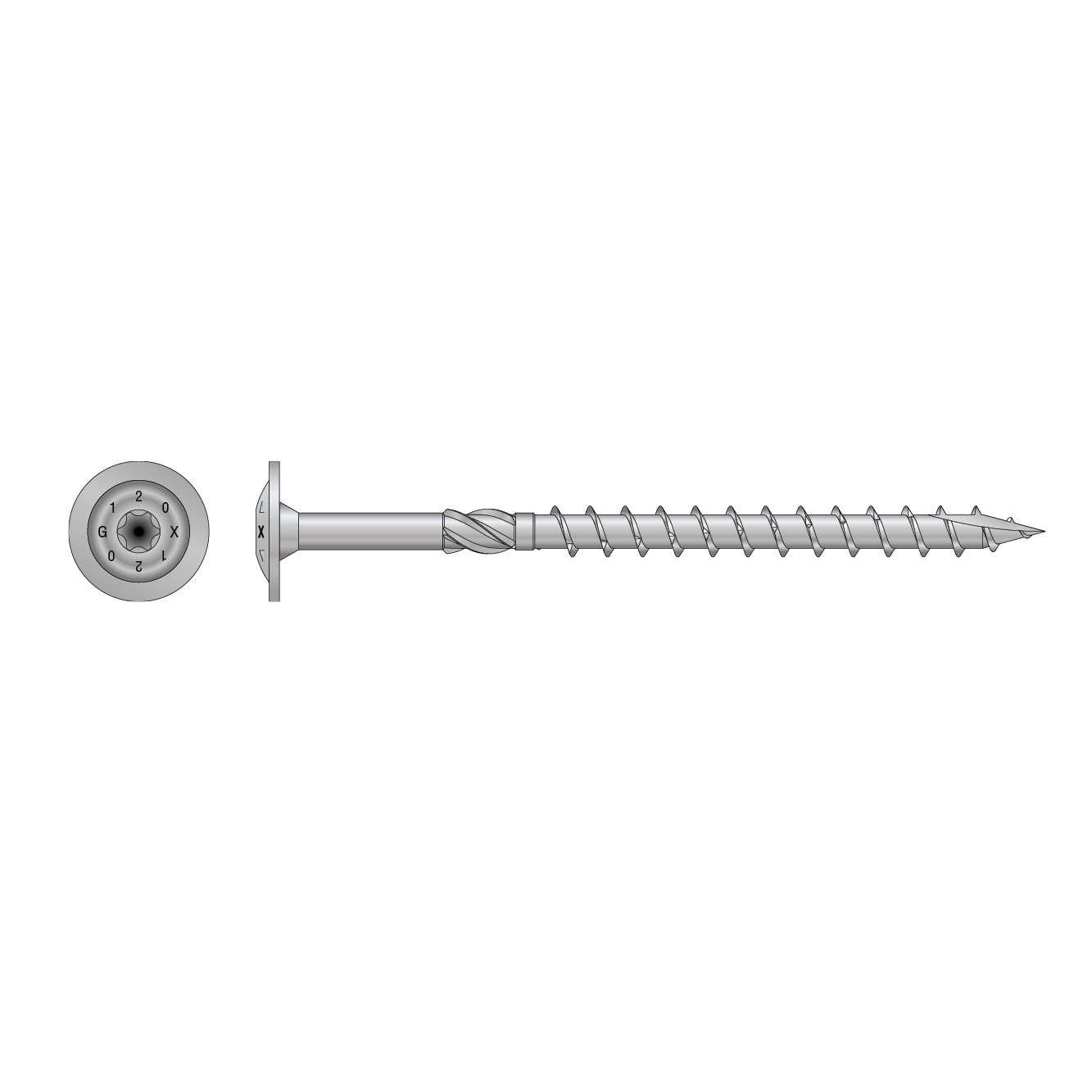

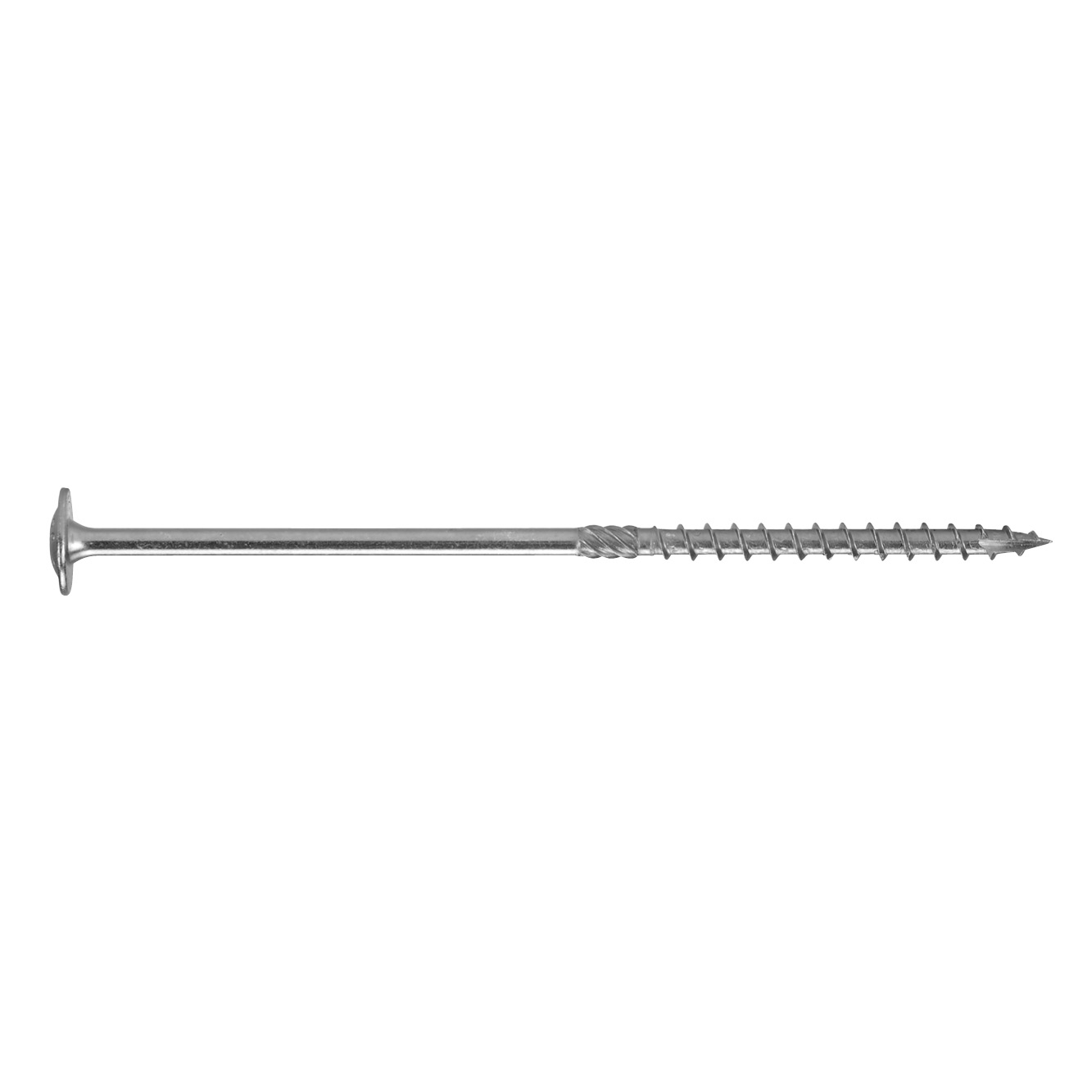

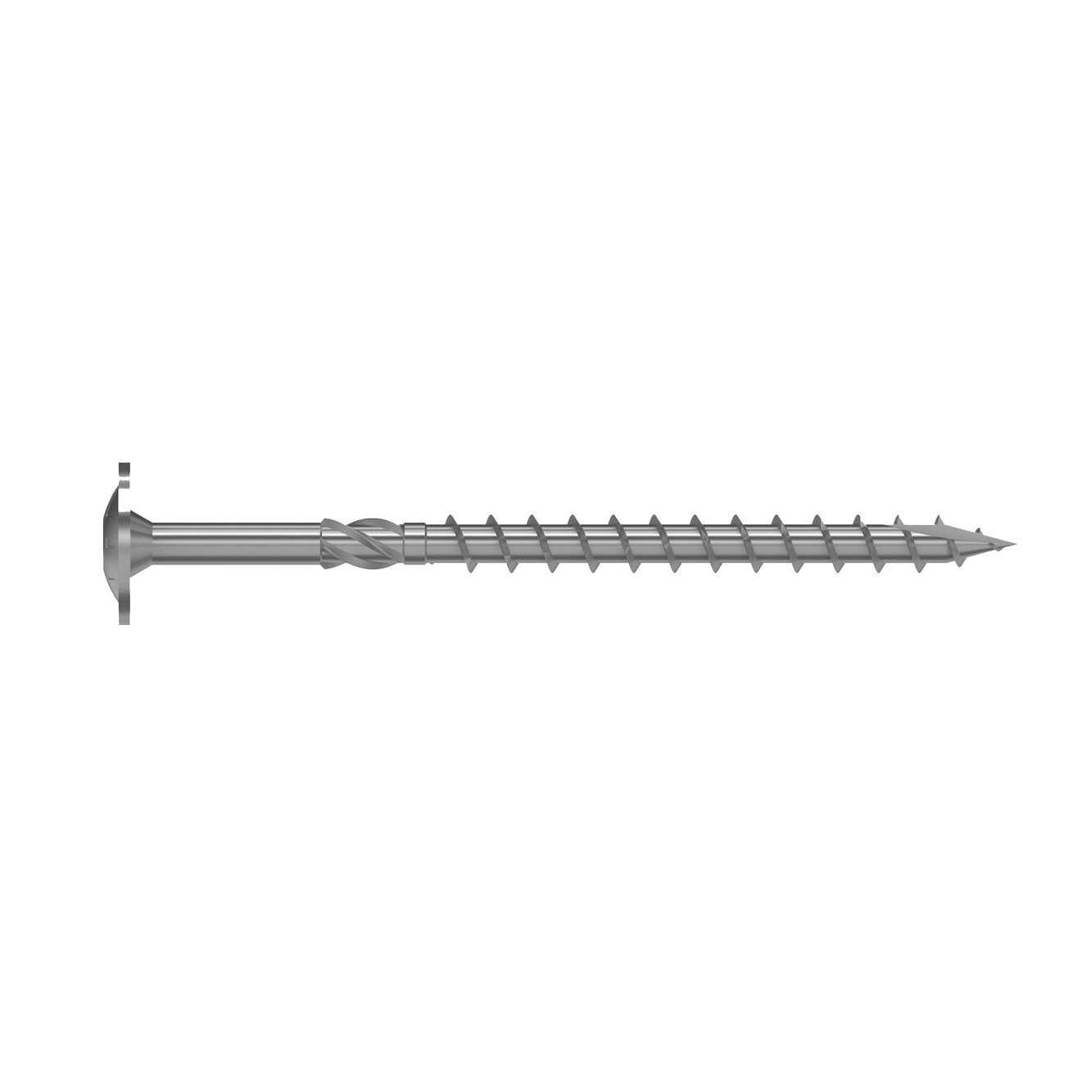

SWWZ-constructiehoutschroeven met gedeeltelijke schroefdraad en platte kop uit het Solid-Drive™-assortiment zijn constructieschroeven in verschillende maten voor CLT-constructies, gelijmd gelamineerde constructies en al uw houten buitenconstructies.
Deze constructieschroeven met gedeeltelijke schroefdraad van 6,0, 8,0 et 10,0 mm diameter hebben een hoge klemkracht en zijn uiterst sterk.
Dankzij de brede kop heeft de schroef een grote axiale doordringingsweerstand. Voorboren is niet verplicht.

CE-Markering

ETA

Nieuw

Gebruiksklasse 3

Impreg® +

Gebruiksklasse 2

Buiten
EPD
Product Details
Kenmerken
Impreg+-coating
De Impreg+-coating is een anorganische, elektrolytische oppervlaktebehandeling met zink en nikkel. Dankzij deze legering is de coating zeer robuust en geschikt voor corrosieve omgevingen.
- Goedgekeurd voor een C4-omgeving voor de duur van 15 jaar volgens EN ISO 11997-1:2017, cycle B,
- Voldoet aan de REACH-, RoHS- en ELV-norm,
- Zonder chroom-6,
- Geen galvanische corrosie bij aluminiumverbindingen,
- Dankzij de sterke hechting tussen het staal en de coating treden er bij plaatsing of wrijving geen veranderingen, op in de Impreg+-coating,
- Bestand tegen temperaturen tot 300 °C.
Features:
- ETA - European Technical Assessment
- No pre-drilling required
- High withdrawal resistance
- Internal hexagonal drive
- Washer head
- Type 17 point
Toepassing
Toepassingsgebieden

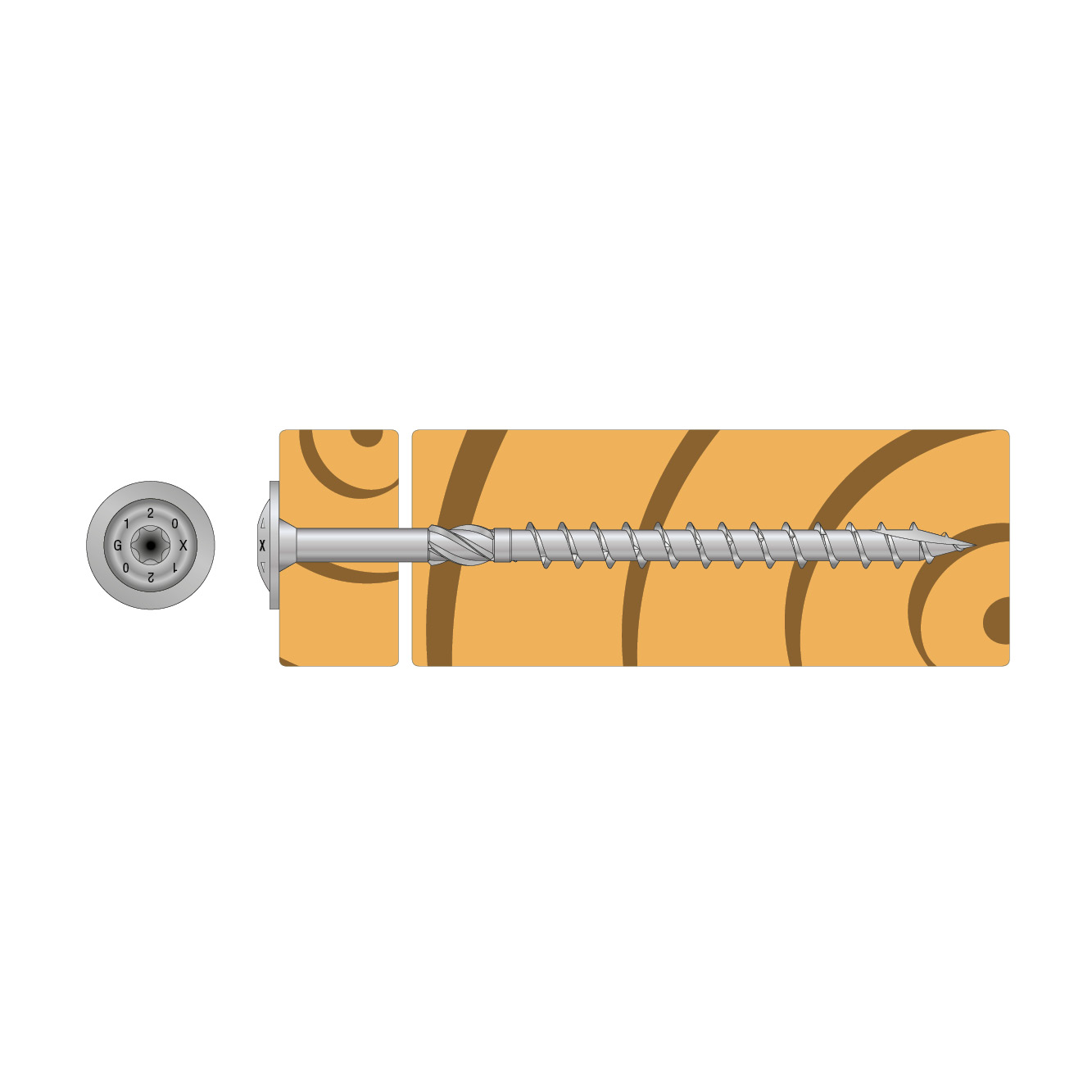

- Verbinding tussen CLT-wanden, CLT-vloer op CLT-wand, CLT-paneel op balk,
- Paneel op wand,
- Halfhoutse verbinding,
- Houtskelet,
- Zowel buiten als binnen.
Voordelen

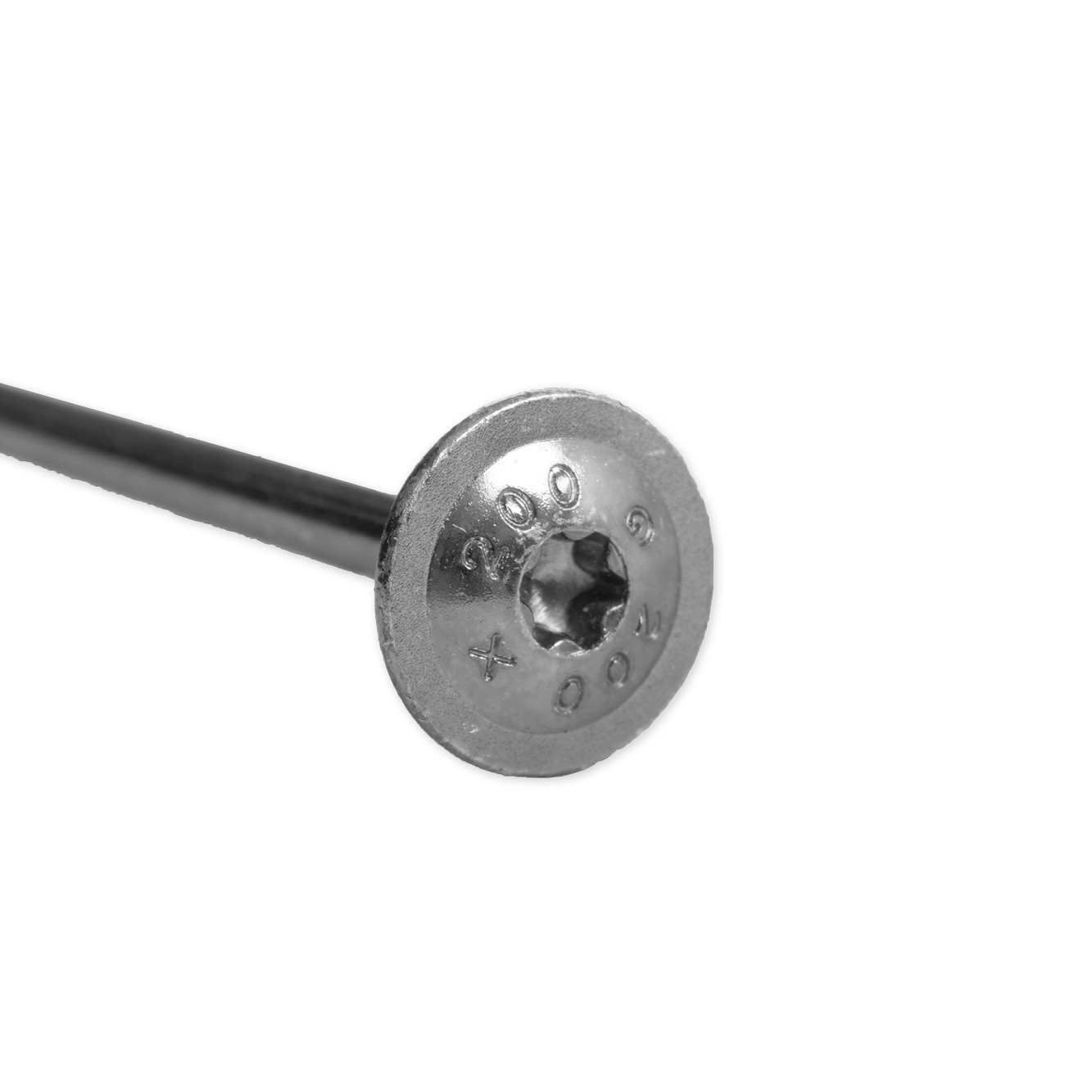

- Brede kop voor een hoge kopdoortrekwaarde,
- Impreg+-coating voor zowel binnen- als buitengebruik,
- Diepe torxkop voor een betere geleiding van de schroef en een langere standtijd van de bits,
- Geel verzinkt staal voor gebruik binnenshuis en in een droge omgeving,
- Punt tegen splijtwerking type 17 voor een betere schroefaanzet,
- Grove en gekartelde asymmetrische schroefdraad voor een betere uittreksterkte,
- Ruimer en daardoor minder wrijving bij het indraaien.
Technische gegevens
Afmetingen
| Referentie | Afmetingen bevestigingen[mm] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Artikelcode | Overig | Afmetingen[mm] | |||||||
| Aantal per doos | d[mm] | l[mm] | tfᵢₓ[mm] | dₕ[mm] | d₁[mm] | lg[mm] | Bit[mm] | ||
| SWWZ6.0X80 | 76352 | 50.0 | 6 | 80 | 30 | 14 | 3.8 | 50 | T-30 |
| SWWZ6.0X90 | 76452 | 50.0 | 6 | 90 | 40 | 14 | 3.8 | 50 | T-30 |
| SWWZ6.0X100 | 76453 | 50.0 | 6 | 100 | 30 | 14 | 3.8 | 70 | T-30 |
| SWWZ6.0X120 | 76454 | 50.0 | 6 | 120 | 50 | 14 | 3.8 | 70 | T-30 |
| SWWZ8.0X80 | 76455 | 50.0 | 8 | 80 | 30 | 22.2 | 5.3 | 50 | T-40 |
| SWWZ8.0X90 | 76457 | 50.0 | 8 | 90 | 40 | 22.2 | 5.3 | 50 | T-40 |
| SWWZ8.0X100 | 76601 | 50.0 | 8 | 100 | 50 | 22.2 | 5.3 | 50 | T-40 |
| SWWZ8.0X120 | 76603 | 50.0 | 8 | 120 | 40 | 22.2 | 5.3 | 80 | T-40 |
| SWWZ8.0X140 | 76604 | 50.0 | 8 | 140 | 60 | 22.2 | 5.3 | 80 | T-40 |
| SWWZ8.0X180 | 76605 | 50.0 | 8 | 180 | 100 | 22.2 | 5.3 | 80 | T-40 |
| SWWZ8.0X200 | 76606 | 50.0 | 8 | 200 | 120 | 22.2 | 5.3 | 80 | T-40 |
| SWWZ8.0X240 | 76607 | 50.0 | 8 | 240 | 160 | 22.2 | 5.3 | 80 | T-40 |
| SWWZ8.0X300 | 76608 | 50.0 | 8 | 300 | 220 | 22.2 | 5.3 | 80 | T-40 |
| SWWZ8.0X340 | 76609 | 50.0 | 8 | 340 | 260 | 22.2 | 5.3 | 80 | T-40 |
| SWWZ10.0X160 | 76610 | 25.0 | 10 | 160 | 80 | 25.9 | 6.3 | 80 | T-40 |
| SWWZ10.0X180 | 76611 | 25.0 | 10 | 180 | 100 | 25.9 | 6.3 | 80 | T-40 |
| SWWZ10.0X200 | 76612 | 25.0 | 10 | 200 | 120 | 25.9 | 6.3 | 80 | T-40 |
| SWWZ10.0X240 | 76613 | 25.0 | 10 | 240 | 160 | 25.9 | 6.3 | 80 | T-40 |
Karakteristieke producteigenschappen
| Referentie | Screw Parameters | |||||
|---|---|---|---|---|---|---|
| Karakteristieke producteigenschappen | ||||||
| Karakteristiek vloeimoment; My,ₖ[Nm] | Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²] | Karakteristieke kopdoortrekwaarde - fₕₑₐd,ₖ[N/mm²] | Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN] | Karakteristieke torsiesterkte - fₜₒᵣ,ₖ[Nm] | Torsieverhouding | |
| SWWZ6.0X80 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWWZ6.0X90 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWWZ6.0X100 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWWZ6.0X120 | 10.5 | 13 | 16.1 | 12.3 | 11 | ≥ 1,5 |
| SWWZ8.0X80 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X90 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X100 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X120 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X140 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X180 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X200 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X240 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X300 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ8.0X340 | 25.9 | 12.6 | 10.5 | 23.7 | 27.4 | ≥ 1,5 |
| SWWZ10.0X160 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWWZ10.0X180 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWWZ10.0X200 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
| SWWZ10.0X240 | 43.7 | 12.2 | 10.2 | 33.8 | 48.9 | ≥ 1,5 |
Certificering
Europese technische beoordeling (ETA)
