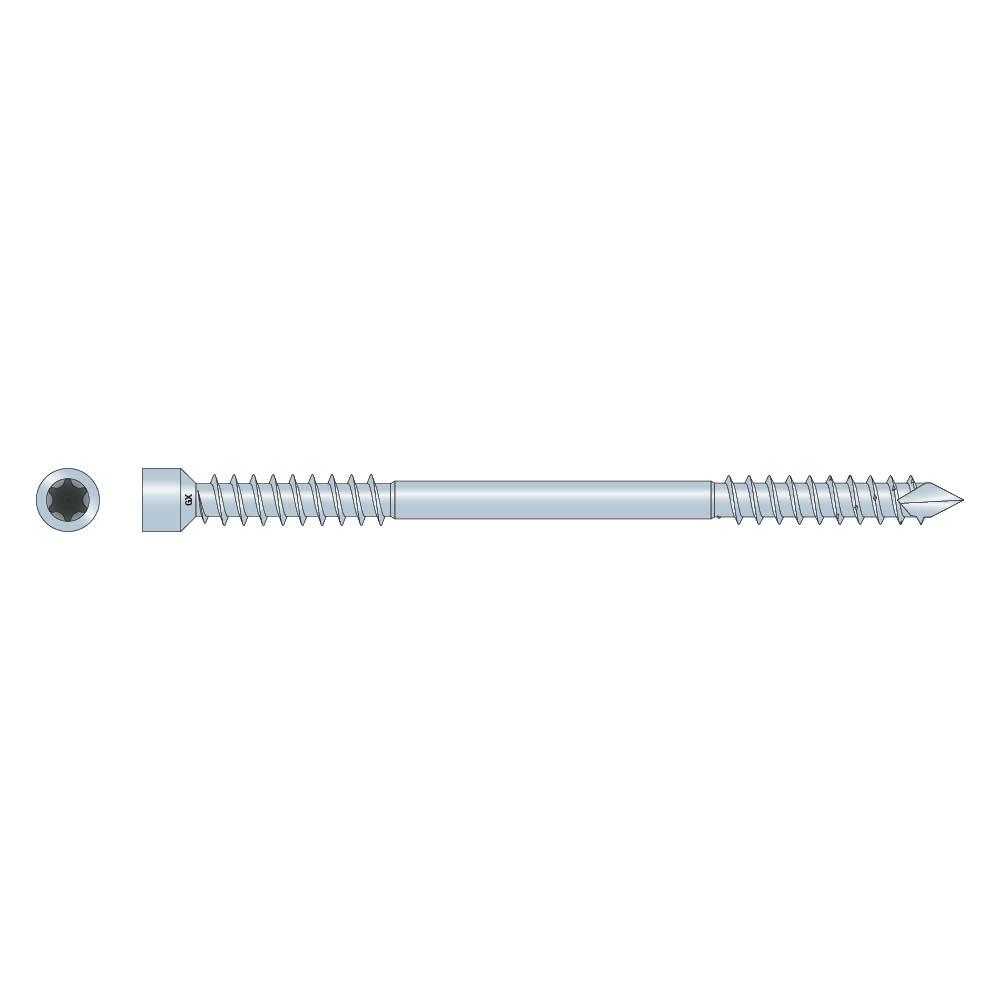

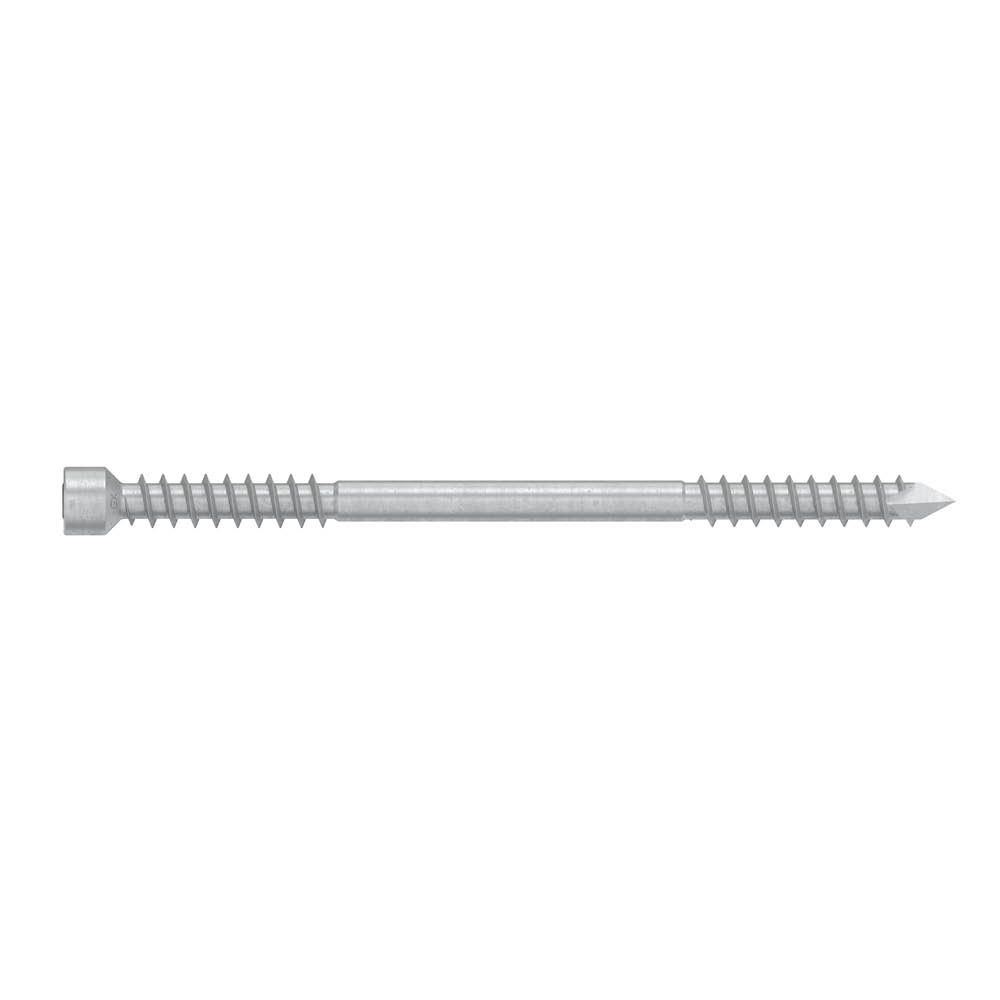

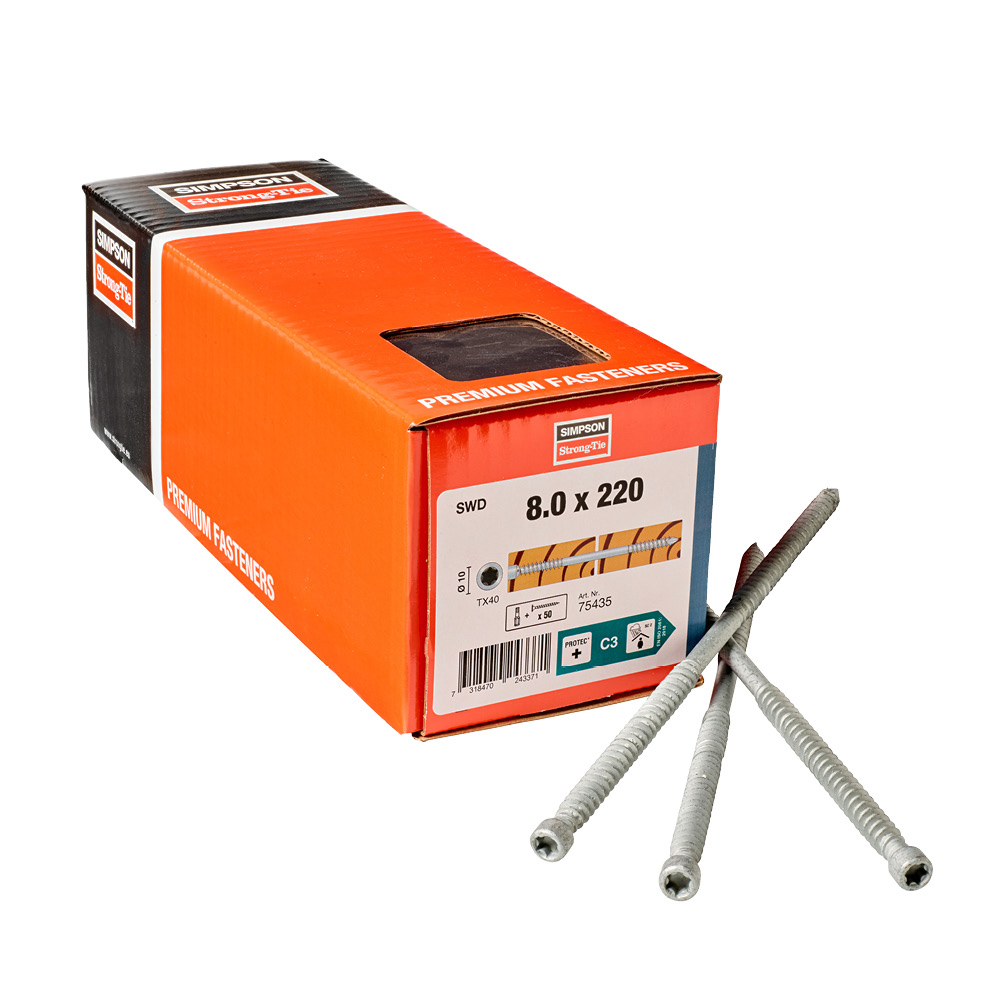

SWD
Constructiehoutschroef cilindervormige kop en dubbele schroefdraad
SWD is een constructieschroef ontworpen om twee houten bouwdelen aan elkaar te verbinden. De kleine dopvormige kop en dubbele schroefdraad zorgen voor een flexibele, verborgen verbinding met een hoge sterkte. De gedifferentieerde schroefdraadspoed zorgt voor een klemeffect, waardoor het risico op spleten tussen de houten delen wordt verkleind.

CE-Markering

ETA
EPD

Protec® +

Gebruiksklasse 2

Buiten

Fastener Designer
SWD_SSTBP_homepage_PL_pl
SWD_SSTBP_homepage_LV_en
SWD_SSTBP_homepage_NO_no
SWD_SSTBP_homepage_DK_da
Technische gegevens
Afmetingen
| Referentie | Afmetingen bevestigingen[mm] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Artikelcode | Overig | Afmetingen[mm] | |||||||
| Aantal per doos | d[mm] | l[mm] | dₕ[mm] | d₁[mm] | lg1[mm] | lg2[mm] | Bit[mm] | ||
| SWD6.5X65 | 75425 | 50.0 | 6.5 | 65 | 8 | 4 | 28 | 21.5 | T-30 |
| SWD6.5X90 | 75426 | 50.0 | 6.5 | 90 | 8 | 4 | 40 | 33.5 | T-30 |
| SWD6.5X130 | 75427 | 50.0 | 6.5 | 130 | 8 | 4 | 40 | 33.5 | T-30 |
| SWD6.5X160 | 75428 | 50.0 | 6.5 | 160 | 8 | 4 | 65 | 58.5 | T-30 |
| SWD6.5X190 | 75429 | 50.0 | 6.5 | 190 | 8 | 4 | 80 | 73.5 | T-30 |
| SWD6.5X220 | 75430 | 50.0 | 6.5 | 220 | 10 | 4 | 95 | 88.5 | T-30 |
| SWD8.0X90 | 75431 | 50.0 | 7.8 | 90 | 10 | 5.4 | 40 | 31.5 | T-40 |
| SWD8.0X130 | 75432 | 50.0 | 7.8 | 130 | 10 | 5.4 | 40 | 31.5 | T-40 |
| SWD8.0X160 | 75433 | 50.0 | 7.8 | 160 | 10 | 5.4 | 65 | 56.5 | T-40 |
| SWD8.0X190 | 75434 | 50.0 | 7.8 | 190 | 10 | 5.4 | 80 | 71.5 | T-40 |
| SWD8.0X220 | 75435 | 50.0 | 7.8 | 220 | 10 | 5.4 | 95 | 86.5 | T-40 |
| SWD8.0X245 | 75436 | 50.0 | 7.8 | 245 | 10 | 5.4 | 107.5 | 99 | T-40 |
| SWD8.0X275 | 75437 | 50.0 | 7.8 | 275 | 10 | 5.4 | 107.5 | 99 | T-40 |
| SWD8.0X300 | 75438 | 50.0 | 7.8 | 300 | 10 | 5.4 | 135 | 126.5 | T-40 |
| SWD8.0X330 | 75439 | 50.0 | 7.8 | 330 | 10 | 5.4 | 135 | 126.5 | T-40 |
KARAKTERISTIEKE PRODUCTEIGENSCHAPPEN
| Referentie | Screw Parameters | |||||
|---|---|---|---|---|---|---|
| Karakteristieke producteigenschappen | ||||||
| Karakteristiek vloeimoment; My,ₖ[Nm] | Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²] | Karakteristieke kopdoortrekwaarde - fₕₑₐd,ₖ[N/mm²] | Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN] | Karakteristieke torsiesterkte - fₜₒᵣ,ₖ[Nm] | Torsieverhouding | |
| SWD6.5X65 | 12.4 | 13.7 | - | 14.5 | 12.6 | ≥ 1,5 |
| SWD6.5X90 | 12.4 | 13.7 | - | 14.5 | 12.6 | ≥ 1,5 |
| SWD6.5X130 | 12.4 | 13.7 | - | 14.5 | 12.6 | ≥ 1,5 |
| SWD6.5X160 | 12.4 | 13.7 | - | 14.5 | 12.6 | ≥ 1,5 |
| SWD6.5X190 | 12.4 | 13.7 | - | 14.5 | 12.6 | ≥ 1,5 |
| SWD6.5X220 | 12.4 | 13.7 | - | 14.5 | 12.6 | ≥ 1,5 |
| SWD8.0X90 | 26.8 | 13.1 | - | 25.3 | 27.7 | ≥ 1,5 |
| SWD8.0X130 | 26.8 | 13.1 | - | 25.3 | 27.7 | ≥ 1,5 |
| SWD8.0X160 | 26.8 | 13.1 | - | 25.3 | 27.7 | ≥ 1,5 |
| SWD8.0X190 | 26.8 | 13.1 | - | 25.3 | 27.7 | ≥ 1,5 |
| SWD8.0X220 | 26.8 | 13.1 | - | 25.3 | 27.7 | ≥ 1,5 |
| SWD8.0X245 | 26.8 | 13.1 | - | 25.3 | 27.7 | ≥ 1,5 |
| SWD8.0X275 | 26.8 | 13.1 | - | 25.3 | 27.7 | ≥ 1,5 |
| SWD8.0X300 | 26.8 | 13.1 | - | 25.3 | 27.7 | ≥ 1,5 |
| SWD8.0X330 | 26.8 | 13.1 | - | 25.3 | 27.7 | ≥ 1,5 |
Certificering
Europese technische beoordeling (ETA)
Geschiedenis tonen
Environmental Product Declarations (EPD)
