BSH

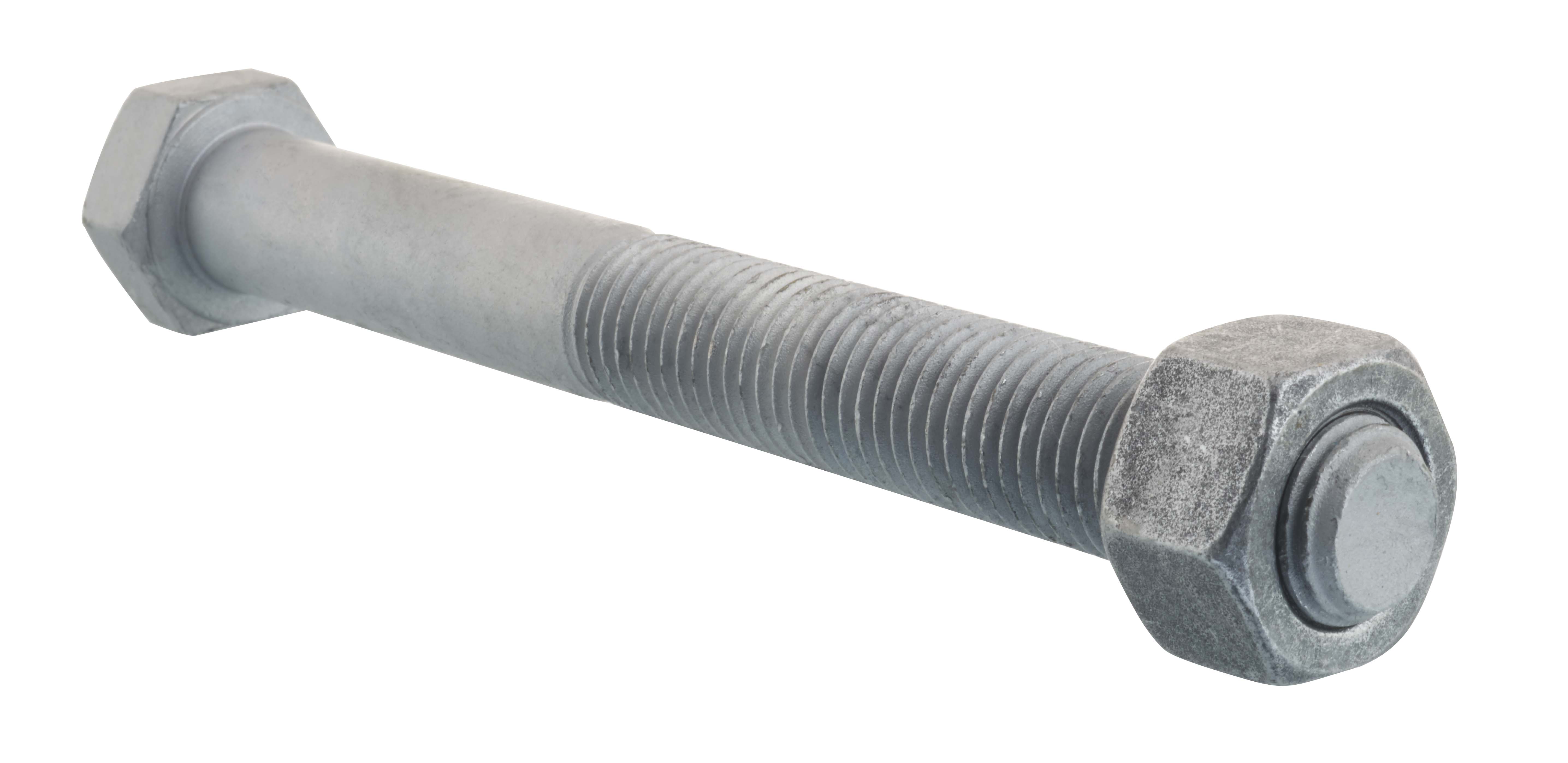

Bout voor kapconstructies

Bouten met vierkante kop voor kapconstructies worden gebruikt voor schroefboutverbindingen. De verbindingssterkte kan berekend worden overeenkomstig Eurocode 5 en zelfs verhoogd worden door mechanische verbinders van het type Bulldog of spanringen te gebruiken.

Technisch gegevensblad

CE-Markering

Gebruiksklasse 3

Buiten

Verzinkt staal

Product Details

Afbeeldingen

Kenmerken

Materiaal

Thermisch verzinkt staal 6.8 klasse
Bout in overeenstemming met NF EN ISO 4014: 2011,
Moer in overeenstemming met NF EN ISO 4032: 2012.

Voordelen

De coating gaat vijf keer langer mee dan een elektrolytisch verzinkte afwerking (correlatie bepaald volgens Nf iSO 92-23 van februari 2012 voor een corrosiviteitsklasse nr. 4),
Materiaalsterkte (staal 6.8 klasse) :
- Grensbelasting σr = 600 MPa,
- rekgrens σe = 480 MPa,

Toepassing

Ondergrond

Drager : massief hout, composiethout, gelijmd gelamineerd hout, staal,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, staal.

Toepassingsgebieden

Bevestigingen van ophangbeugels,
Bevestigingen van gemengde verstevigde hoekijzerss,
Kolomvoeten.

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Afmetingen bevestigingen [mm]				Gewicht [kg]
Referentie	d	l	l_g	SW	Gewicht [kg]
BSH12/180	12	180	100	18	0.19
BSH12/200	12	200	100	18	0.21
BSH12/240	12	240	100	18	0.25
BSH16/180	16	180	100	24	0.38
BSH16/200	16	200	100	24	0.38
BSH16/240	16	240	100	24	0.48
BSH16/300	16	300	100	24	0.57
BSH18/180	18	180	100	27	0.49
BSH18/200	18	200	100	27	0.53
BSH18/240	18	240	100	27	0.6
BSH18/300	18	300	100	27	0.72
BSH18/325	18	325	100	27	0.78
BSH18/350	18	350	100	27	0.83
BSH18/375	18	375	100	27	0.84
BSH18/450	18	450	100	27	1
BSH20/180	20	180	100	30	0.62
BSH20/240	20	240	100	30	0.76
BSH20/300	20	300	100	30	0.95

Karakteristieke producteigenschappen

Referentie	Karakteristieke producteigenschappen
Referentie	Materiaalklasse	Karakteristiek vloeimoment; M_y,k [M_y.k] [Nm]
BSH12/180	5.6	95.9
BSH12/200	6.8	115.1
BSH12/240	5.6	95.9
BSH16/180	6.8	243.2
BSH16/200	6.8	243.2
BSH16/240	6.8	243.2
BSH16/300	6.8	243.2
BSH18/180	6.8	330.4
BSH18/200	6.8	330.4
BSH18/240	6.8	330.4
BSH18/300	6.8	330.4
BSH18/325	6.8	330.4
BSH18/350	5.6	275.3
BSH18/375	5.6	275.3
BSH18/450	6.8	330.4
BSH20/180	6.8	434.5
BSH20/240	6.8	434.5
BSH20/300	6.8	434.5
