FIX EE

Bevestigingsset voor afvoerconstructies

Fix EE is een set die wordt aanbevolen voor de binnenzijden van buitenvoegen om ervoor te zorgen dat ze waterdicht zijn en goed afwateren. De set bestaat uit 10 EPDM-ringen, 10 stalen ringen en 30 A4 roestvrijstalen schroeven.

Product Details

Toepassing

Materiaal

  • EPDM (EP 65C 2FL) Hardheid: 65 ±5 Shore A voor EPDM-ringen, dikte 3 mm
  • S235 JR-staal + thermisch verzinkt voor stalen ringen, dikte 2,5 mm
  • A4 roestvrij staal voor schroeven (TTFA4 Ø4,2 x35)

Voordelen

- Garandeert een waterdichte afdichting rond gaten bevestigingsgaten aan de binnenkant van houten houten onderdelen.
- Verhoogt de duurzaamheid van buitenste verbindingen.
- Zorgt voor minimale ruimte tussen gemonteerde onderdelen voor afvoer van vloeibaar water en ventilatie ventilatie / droging.
- Behoudt het contact (d.w.z. de waterdichtheid) in de loop van de tijd door vastschroeven.

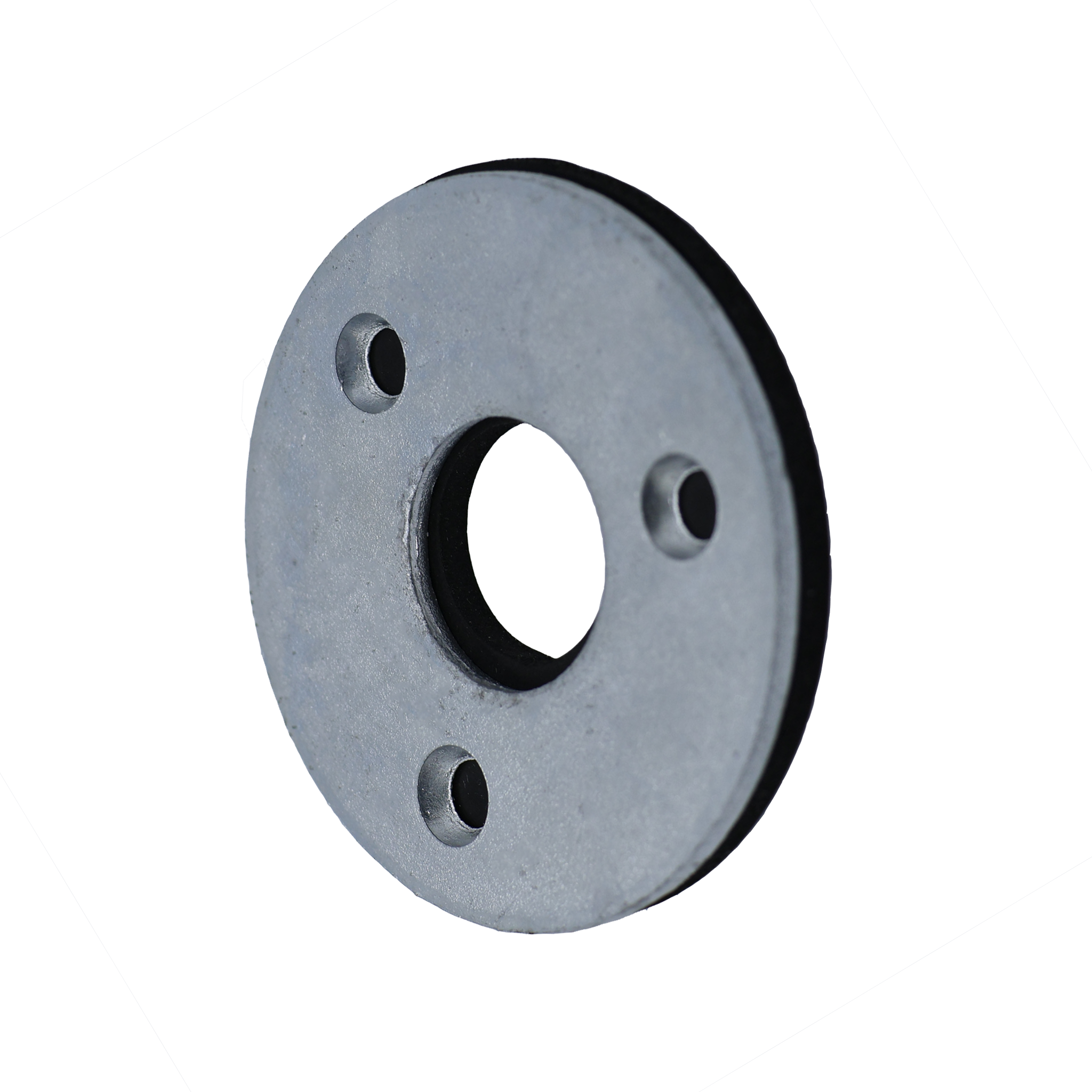

- De stalen ringen zijn voorgeboord en gefreesd om aan het houten element te worden geschroefd, om contact (en dus waterdichtheid) in de loop van de tijd te behouden. De schroefkoppen zijn verzonken.
- Totale dikte 5,5 mm.

Ondersteuning

  • Kozijnhout,
  • Massief hout.

Wanneer te gebruiken

  • Externe structurele elementen (Buitenloggia raamwerk (vakwerk, vakwerk, kolom, balken, paal- en balkraamwerk))
  • Externe schrijnwerkelementen (Pergola's, leuningen, hekken, ramen en buitendeuren voor voetgangers)
  • Externe bekledingselementen (Vlonders, aan de gevel bevestigde elementen)

Installatie

Aan de binnenkant van het geheel, gebruik een EE-ring in lijn met de gaten (EPDM-ring ring + stalen ring, bevestigd aan elke houten
TTFA4 Ø4,2 x35 schroef).


*Gebruik volgens de COBEI-gids Belleville-ringen. Belleville-ringen (p. 32 van de gids) zijn niet beschikbaar in onze catalogus.

Technische gegevens

Afmetingen

ReferentieOther dimensions data
STAAL ring[mm]
Binnen Ø[mm]Buiten-Ø[mm]Dikte[mm]Aantal per doosGerelateerde referentie
FIX EE4014402.510.0BSH12
FIX EE5018502.510.0BSH16
FIX EE5520552.510.0BSH18
FIX EE6022602.510.0BSH20

EPDM-RING

ReferentieOther dimensions data
EPDM-RING
Binnen-ØBuiten-ØDikteAantal per doosGerelateerde referentie
FIX EE401140310.0BSH12
FIX EE501550310.0BSH16
FIX EE551755310.0BSH18
FIX EE601960310.0BSH20
