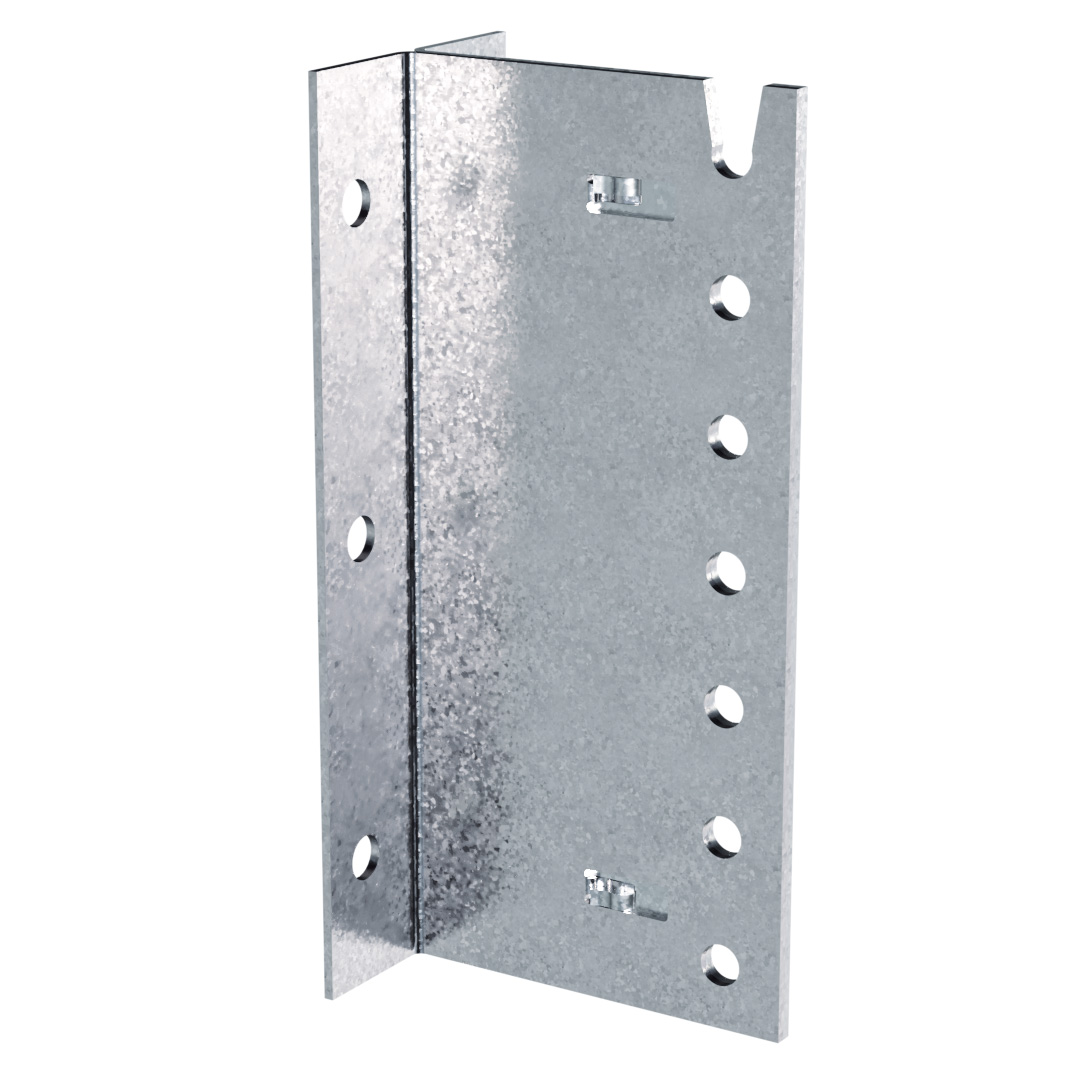

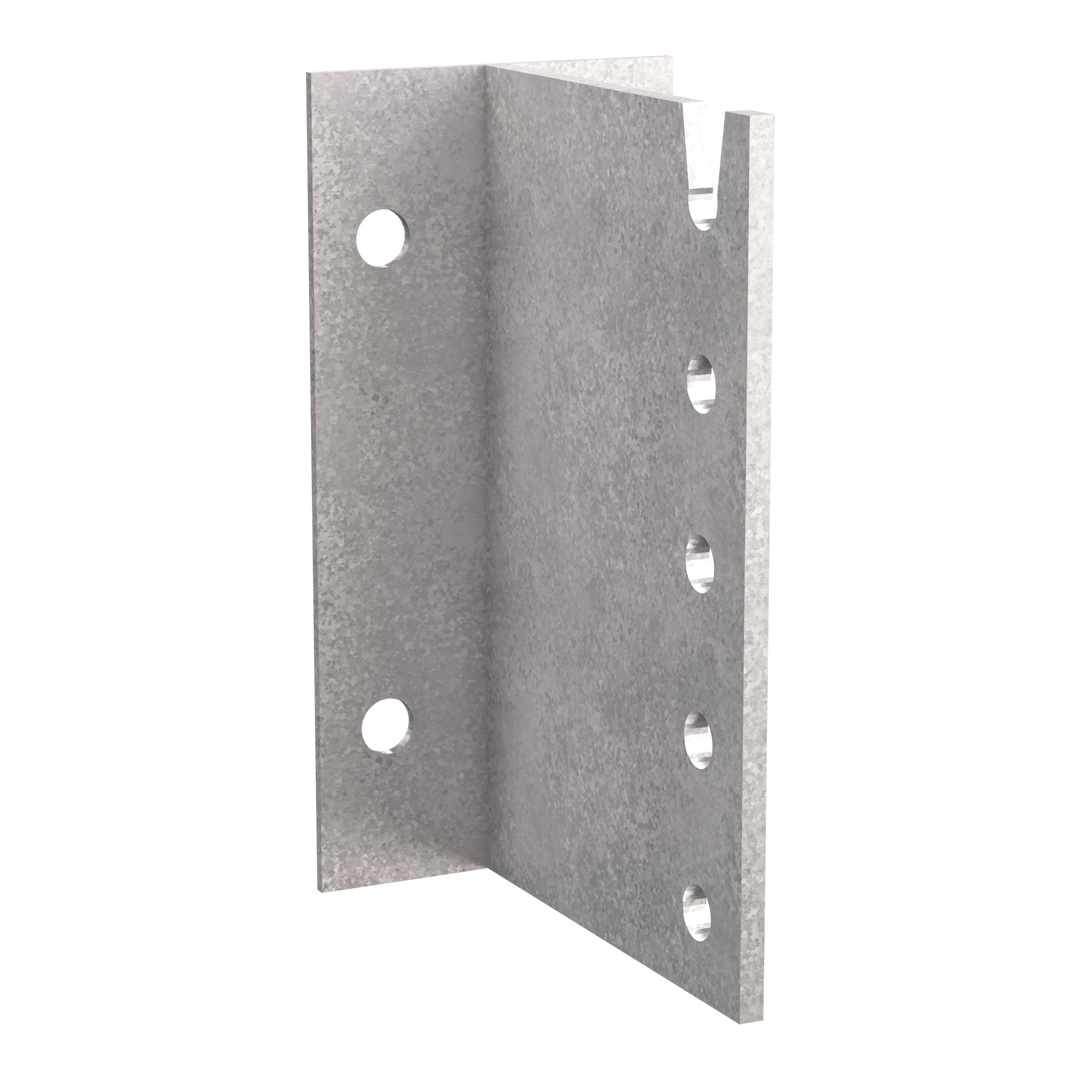

Beugel met insteekblad

De beugel met insteekblad BTC is een discrete verbinder, voor bevestiging op harde ondergrond. Het aantal pennen en verankeringen kan vrij worden gekozen naargelang van de belasting. Met de beugel BTC kunnen krachten in de 3 richtingen worden opgevangen. Bijgevolg kunnen ook overhellende of scheef liggende gordingen eenvoudig en volledig veilig worden verbonden.

Technisch gegevensblad

CE-Markering

ETA

EPD

Brand R 60

Gebruiksklasse 2

Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 3 mm.

Voordelen

Onzichtbare verbinding,
Bruikbaar voor geringe breedten van gedragen balken,
Bruikbaar voor schuine verbindingen.

Toepassing

Ondergrond

Drager : beton of staal,
Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout.

Toepassingsgebieden

Dwarsbalken,
Gordingen,
Draagbalken,
Schuine verbinding mogelijk tot onder een hoek van 45°.

Technische gegevens

Afmetingen en karakteristieke waarden

Referentie	Verbinder afmetingen
	Houtdoorsnede[mm]	Overig		Afmetingen[mm]					Drager Boorgaten[mm]		Gedragen boorgaten[mm]
	Hoogte[mm]	Aantal per doos	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Dikte 1[mm]	t₂[mm]	40-A1-A2-A3[mm]	bolvormig	bolvormig
	Min.[mm]	Aantal per doos	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Dikte 1[mm]	t₂[mm]	40-A1-A2-A3[mm]	Ø13	Ø13[mm]
BTC120-B	160	15.0	1	120	131	96	3	6	40	2	3
BTC160-B	200	15.0	1.3	160	131	96	3	6	40-80	4	4
BTC200-B	240	12.0	1.7	200	131	96	3	6	40-120	4	5
BTC240-B	280	10.0	2	240	131	96	3	6	40-160	4	6
BTC280-B	320	8.0	2.3	280	131	96	3	6	40-100-100	6	7
BTC320-B	360	6.0	2.7	320	131	96	3	6	40-120-120	6	8
BTC360-B	400	6.0	3	360	131	96	3	6	40-140-140	6	9
BTC400-B	440	6.0	3.3	400	131	96	3	6	40-120-120-80	8	10
BTC440-B	480	5.0	3.7	440	131	96	3	6	40-120-120-120	8	11
BTC480-B	520	5.0	4	480	131	96	3	6	40-120-120-160	8	12
BTC520-B	560	4.0	4.3	520	131	96	3	6	40-160-160-120	8	13
BTC560-B	600	4.0	4.7	560	131	96	3	6	40-160-160-160	8	14
BTC600-B	640	4.0	5	600	131	96	3	6	40-160-160-200	8	15

Karakteristieke waarden Neerwaartse belasting (in kN) - Harde ondergrond - Doorsteekanker WA

Afmetingen

Referentie	Draagvermogen van de balkdrager
	Product characteristic capacities - Timber beam to rigid support (concrete or steel)
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Drager		Spanwijdte		R₁,ₖ						R₂,ₖ
	Aantal	Typ	Aantal	Typ	Lengte van de deuvels[mm]						Lengte van de deuvels[mm]
	Aantal	Typ	Aantal	Typ	80	100	120	140	160	180	80	100	120	140	160	180
BTC120-B	2.0	Ø 12	3.0	STD12	11.5	12.7	14.2	15.8	17.2	17.2	7.7	8.5	9.5	10.5	11.5	11.5
BTC160-B	4.0	Ø 12	4.0	STD12	18.5	20.4	22.8	25.3	27.8	27.8	13.9	15.3	17.1	19	20.9	20.9
BTC200-B	4.0	Ø 12	5.0	STD12	26.7	29.4	32.7	36.4	40.3	40.3	21.4	23.5	26.2	29.1	32.2	32.2
BTC240-B	4.0	Ø 12	6.0	STD12	35.8	39.4	43.8	48.6	53.8	54.3	29.8	32.8	36.5	40.5	44.8	45.3
BTC280-B	6.0	Ø 12	7.0	STD12	45.6	50.1	55.6	61.7	68.3	69.4	39.1	42.9	47.7	52.9	58.5	59.5
BTC320-B	6.0	Ø 12	8.0	STD12	56	61.4	68.1	75.5	83.4	85.5	49	53.7	59.6	66.1	73	74.8
BTC360-B	6.0	Ø 12	9.0	STD12	66.8	73.1	80.9	89.6	99	102.2	59.4	65	71.9	79.6	88	90.8
BTC400-B	8.0	Ø 12	10.0	STD12	77.9	85.1	94	104.1	114.8	119.5	70.1	76.6	84.6	93.7	103.3	107.6
BTC440-B	8.0	Ø 12	11.0	STD12	89	97.2	107.3	118.7	130.9	133.3	81	88.4	97.5	107.9	119	121.2
BTC480-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	92.1	100.4	110.6	122.3	134.8	134.8
BTC520-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC560-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC600-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147

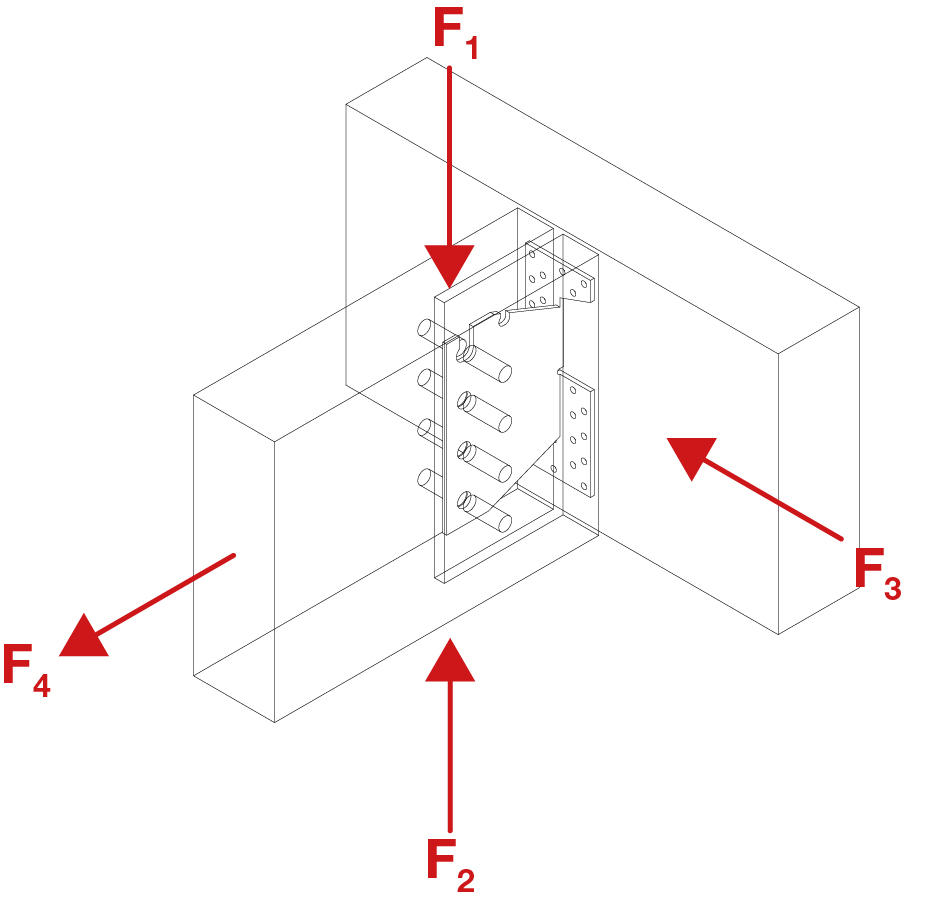

For load combination:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

R_2,kcapacities are calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

The anchors resistance and their number have to be checked according to the ETA and the type of header. The number of anchors given in the table is the maximum. If their resistance is decisive, it is the resistance to consider for the connection.

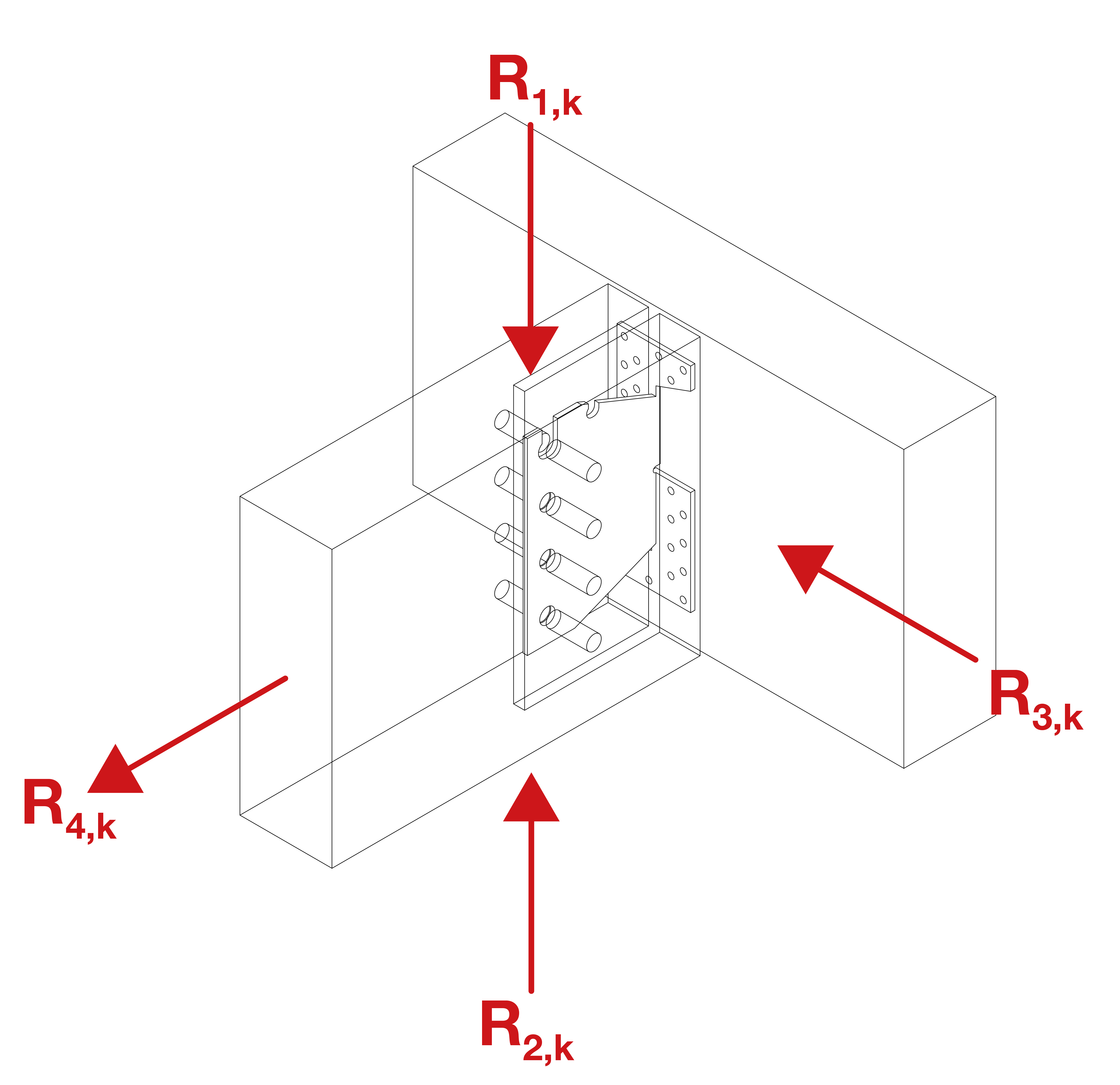

Product characteristic capacities - Timber beam to rigid support - R3.k and R4.k

Afmetingen

Referentie	Draagvermogen van de balkdrager
	Product characteristic capacities - Timber beam to rigid support (concrete or steel)
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]								Simplified Characteristic Capacities - C24
	Drager		Spanwijdte		R₄.ₖ	R₃,ₖ							R₄.ₖ[kN]
	Aantal	Typ	Aantal	Typ		Lengte van de deuvels[mm]
	Aantal	Typ	Aantal	Typ		60	80	100	120	140	160	180
BTC120-B	2.0	Ø 12	3.0	STD12	6,7/kmod	2.6	2.9	3.5	4	4.5	5.2	5.3	6.1
BTC160-B	4.0	Ø 12	4.0	STD12	13,4/kmod	3.2	3.9	4.4	5	5.9	6.5	7	12.2
BTC200-B	4.0	Ø 12	5.0	STD12	13,4/kmod	4	4.9	5.5	6.3	7.2	7.8	8.8	12.2
BTC240-B	4.0	Ø 12	6.0	STD12	13,4/kmod	4.8	5.7	6.6	7.5	8.4	9.1	10.4	12.2
BTC280-B	6.0	Ø 12	7.0	STD12	20,1/kmod	5.6	6.5	7.6	8.7	9.6	10.4	11.9	18.3
BTC320-B	6.0	Ø 12	8.0	STD12	20,1/kmod	6.4	7.3	8.6	9.7	10.8	11.8	13.4	18.3
BTC360-B	6.0	Ø 12	9.0	STD12	20,1/kmod	7.2	8.1	9.5	10.8	12	13.2	14.9	18.3
BTC400-B	8.0	Ø 12	10.0	STD12	26,8/kmod	8	8.9	10.5	11.9	13.2	14.7	16.4	24.4
BTC440-B	8.0	Ø 12	11.0	STD12	26,8/kmod	8.8	9.7	11.4	13	14.4	16.1	17.8	24.4
BTC480-B	8.0	Ø 12	12.0	STD12	26,8/kmod	9.6	10.6	12.4	14.1	15.6	17.6	19.3	24.4
BTC520-B	8.0	Ø 12	12.0	STD12	26,8/kmod	10.4	11.4	13.3	15.1	16.8	19.1	20.8	24.4
BTC560-B	8.0	Ø 12	12.0	STD12	26,8/kmod	11.2	12.3	14.3	16.2	18	20.5	22.3	24.4
BTC600-B	8.0	Ø 12	12.0	STD12	26,8/kmod	12	13.2	15.2	17.3	19.2	22	23.8	24.4

Installatie

Bevestigingen

Op betonnen drager :

Mechanische verankering : THD 10-80/5
Chemische verankering : hars KEM H + draadstang LMAS M12-150/35

Op stalen drager :

Bout Ø12 mm

Op gedragen bouwdeel :

Pennen STD Ø12 waarvan de lengte moet overeenkomen met de breedte van de gedragen balk.

Plaatsing

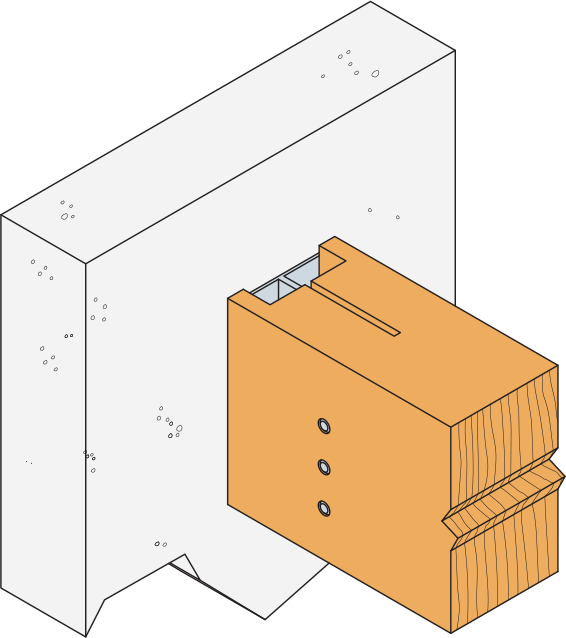

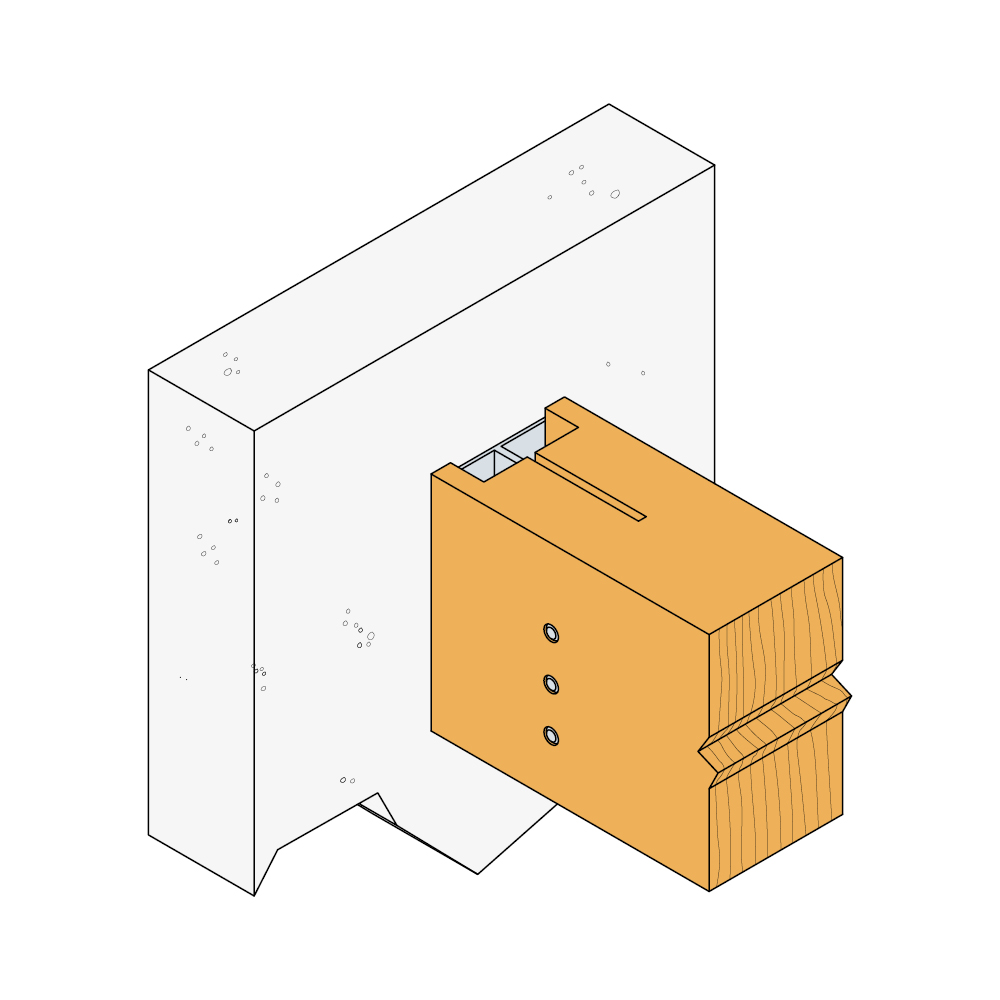

Maak een verticale inkeping van 9 mm breed in de gedragen balk.
Identificeer de positie van de pennen op de gedragen balk alvorens er dwars door te boren.
Steek alleen de 1ste pen in de balk op het bovenste deel.

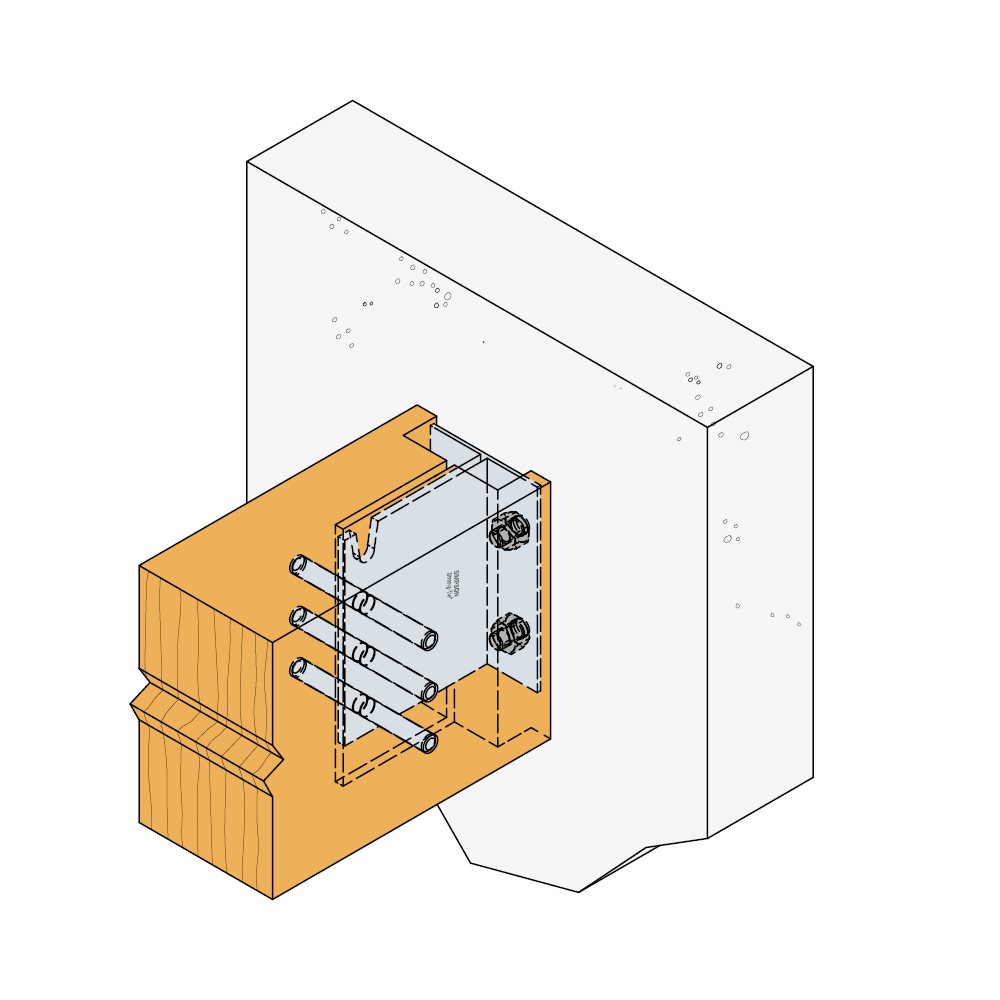

Bevestig de beugel aan de ondergrond met behulp van de aangepaste bevestiging Ø12 mm.
Presenteer de gedragen balk zodanig dat de pen reeds in de inkeping van de beugel zit.
Breng de overige pennen aan.
