HD3B

Anker voor houtskeletstijl

Het anker HD3B brengt trekkrachten over via vloeren en dient om gordingen te verankeren aan metselwerk of beton. De reglementaire afstand tussen de bout en de rand van het hout blijkt uit hoogte E1. Naadloos vervaardigd voor een optimale prestatiekracht.

Technisch gegevensblad
CE-Markering
CE-Markering
ETA
ETA
Elektrolytisch verzinkt staal 20µm
Elektrolytisch verzinkt staal 20µm
Binner
Binner
Gebruiksklasse 2
Gebruiksklasse 2

Product Details

Afbeeldingen

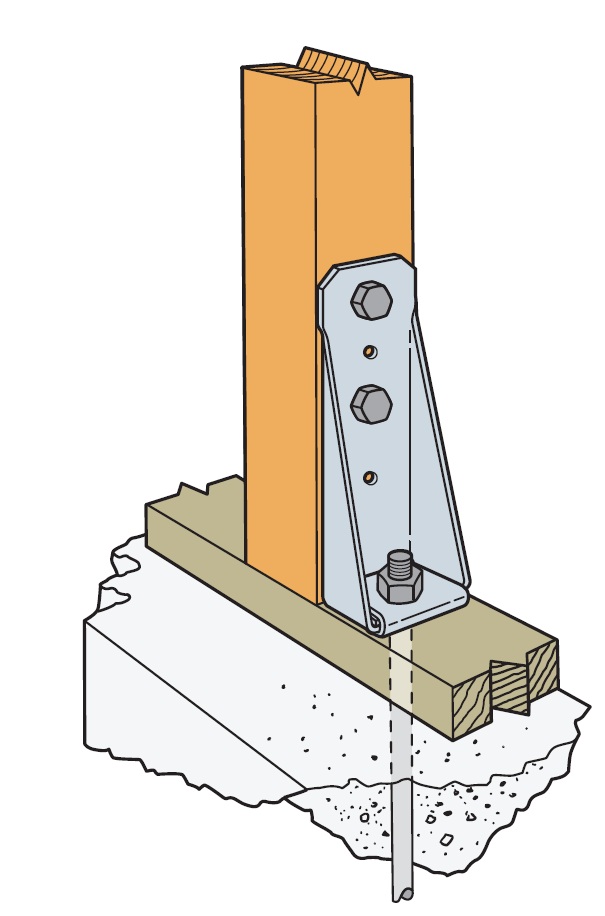

Bevestiging van stijl op betonplaat

Kenmerken

Materiaal

  • Verzinkt staal G90 SS (grade 33) overeenkomstig ASTM A-653,
  • Dikte van de voet : 11 mm,
  • Dikte van het frame : 2,5 mm.

Voordelen

  • Kan paarsgewijs worden gebruikt op kolom,
  • Smal anker voor 45 mm brede houtskeletstijlen,
  • Verankert de houtskeletmuur stevig in de grond (aanbevolen in aardbevingsgebieden),
  • Verstevigt de verbinding stijl en onderregel door opdrukken van de stijl te verhinderen: zo gebeurt de energieabsorptie in het paneel ter hoogte van de naadverbinding.

Toepassing

Ondergrond

  • Drager : beton, hout,
  • Gedragen bouwdeel : hout.

Toepassingsgebieden

  • Houtskeletstijlen.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
Afmetingen en karakteristieke waarden
ReferentieVerbinder afmetingen
Afmetingen[mm]flens BBoorgaten in dragerOverig
A[mm]B[mm] C[mm]D[mm]E[mm]F[mm]Ø tube[mm]bolvormigbolvormig Gewicht[kg]
Ø16Ø16
HD3B2205764113364123210.59

Karakteristieke waarden

Afmetingen

Karakteristieke waarden
Karakteristieke waarden
ReferentieHoldowns capacity
Karakteristieke waarden - Hout op beton
BevestigingenKarasteristieke waarden[kN]
flens BBoorgaten in dragerNeerwaartse belasting
AantalTypAantalTyp
HD3B2Ø161.0Ø1615.6

For timber size of column ≥ 100x100 mm

Installatie

Installatie

Bevestigingen

Betonnen ondergrond :

  • Mechanische verankering : doorsteekankers FM 753 EVO M16x110/5,
  • Chemische verankering : hars AT-HP + draadstang LMAS M16-170/20.

Plaatsing

  • Gebruik alle opgegeven bevestigingen. De speling van boutgaten in het hout moet beperkt blijven tot 1 mm,
  • Gebruik sluitringen voor moerverbindingen op hout,
  • Voor dubbele elementen moeten beide onderdelen vernageld worden om één geheel te vormen.
Bevestiging hout op hout
Bevestiging van stijl op betonplaat

Certificering

Prestatieverklaring (DoP)

nl-dop-e07-0285-08-s-2.pdf
Geschiedenis tonen
nl-dop-e07-0285-06.pdf
nl-dop-e07-0285-issue-5.pdf
nl-dop-e07-0285-issue-4.pdf
nl-dop-e07-0285.pdf

Europese technische beoordeling (ETA)

eta-07-0285-2021-12-09.pdf
Geen geschiedenis beschikbaar

Verwante producten

CAD en BIM-bibliotheek

2D

HD3B

3D

HD3B

3D Simplified

HD3B
