EA444/2PB

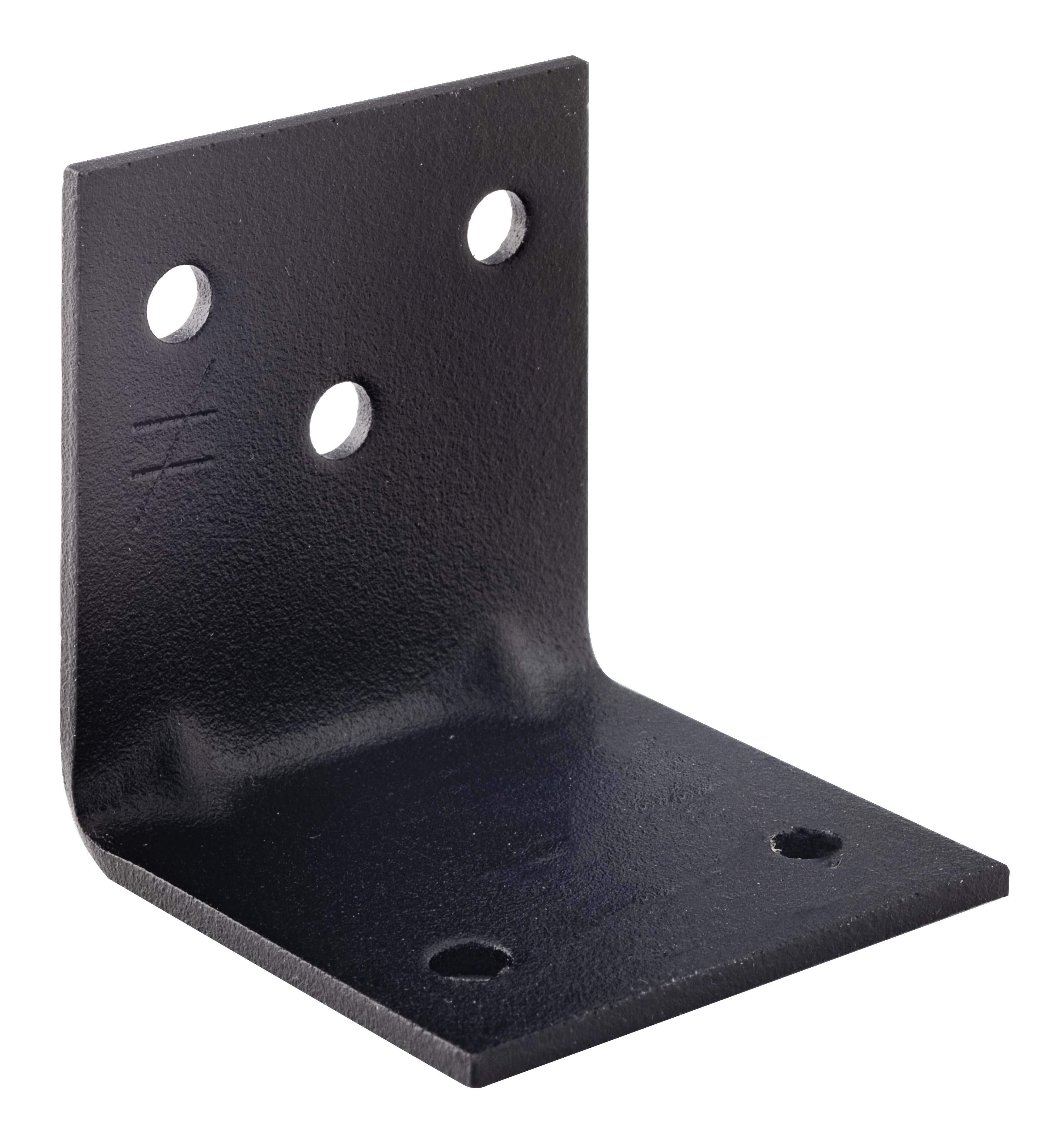

Zwart verbindingshoekijzer - Zwarte afwerking

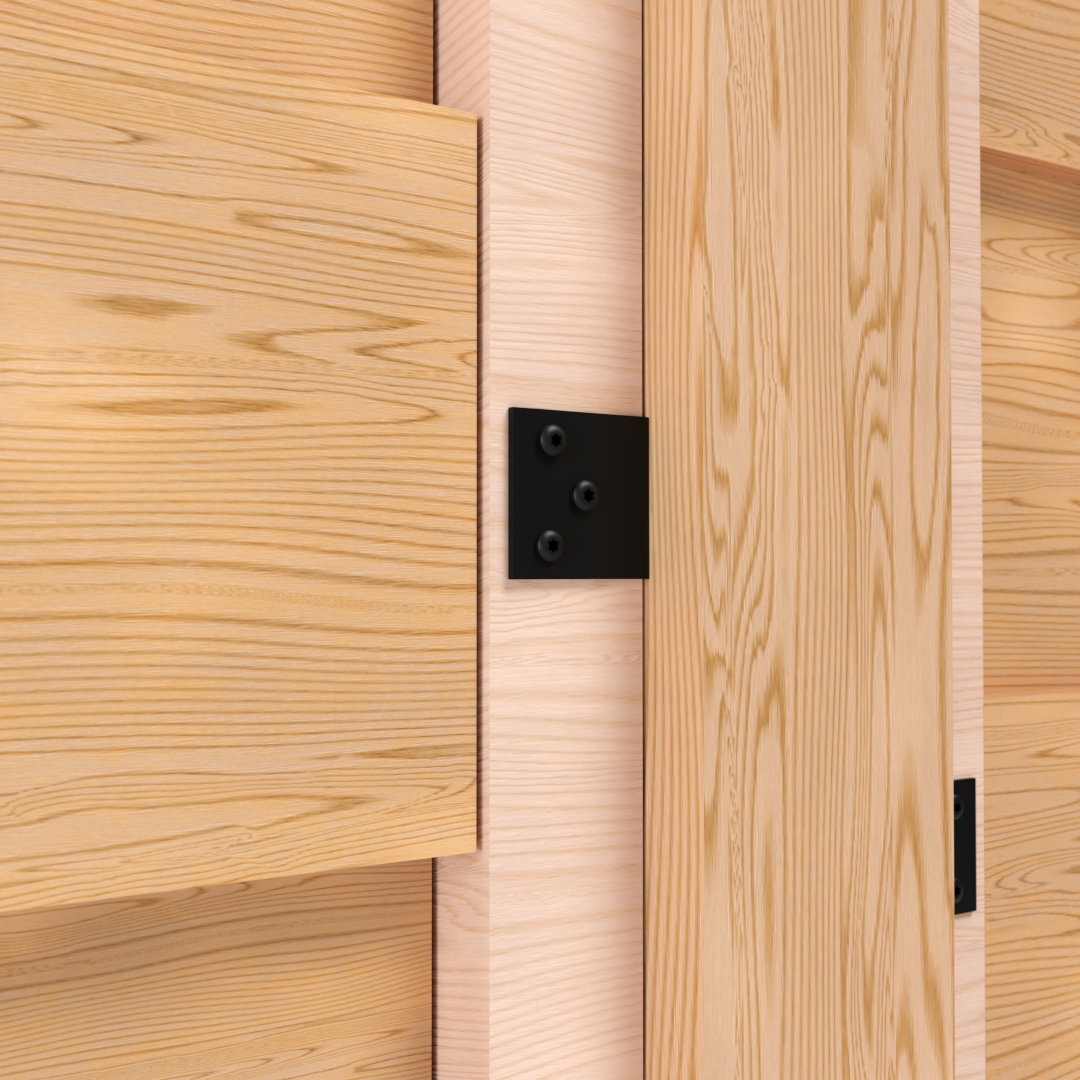

Met het zwarte verbindingshoekijzer EAPB kunnen kleine vakwerkdelen van binnen- en buitenwerk discreet en esthetisch worden verbonden.

Staal RAL 9005
Staal RAL 9005
Buiten
Buiten
EPD
EPD
EA444_2PB_SSTBP_homepage_SE_sv

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 2 mm.

Voordelen

  • Groot assortiment voor een brede waaier aan gebruikstoepassingen,
  • Bruikbaar op hout en beton.

Toepassing

Ondergrond



  • Drager : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen, ...
  • Gedragen bouwdeel : hout, beton, staal, ...







Toepassingsgebieden

  • Binneninrichtingen,
  • Meubels, consoles,
  • Kleine houtskeletten,
  • Omlijstingen van deuren en ramen, ...

Technische gegevens

Product dimensions

Afmetingen

ReferentieVerbinder afmetingen
OverigAfmetingen[mm]Boorgaten in dragerHoles Flange C
Gewicht[kg]A[mm]B[mm]C[mm]Dikte[mm]bolvormigbolvormig
Ø5Ø5
EA444/2PB-R0.86404040233

Installatie

Installatie

Bevestigingen

Op hout :

  • Ringnagels CNA4,0,
  • Schroef CSA5,0.

Op beton :

  • Inslagpluggen HIPC 6-40/10 of HIPC 8-60/20.

Op metaal :

  • Bouten,
  • Bouten HR,
  • Klinknagels, ...



Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Als de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
  4. Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Certificering

Environmental Product Declarations (EPD)

Downloads

  • Design Series

    Design Series

    Met strakke lijnen en een esthetisch mooie zwarte poedercoatingafwerking wordt een perfecte resultaat neergezet voor alle projecten rondom het huis en in de tuin. Met de garantie van een jarenlange bescherming tegen weersinvloeden.
