ABR100PB

Zwart hoekijzer voor constructiedoeleinden - Zwarte afwerking

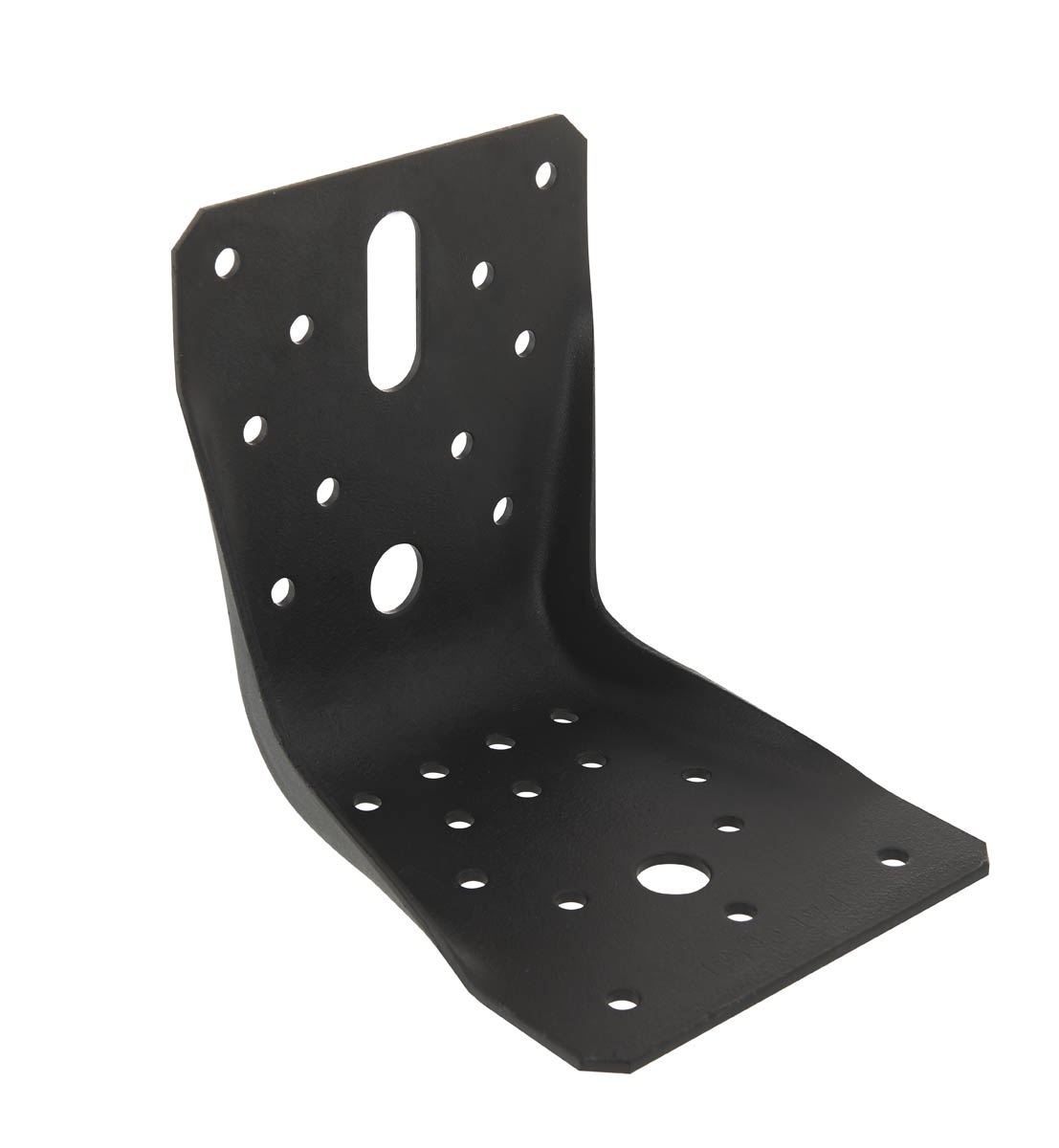

De ABR100PB is een verstevigd hoekijzer, met een zwarte afwerking, geschikt voor constructieve toepassingen op hout of beton.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 3

Buiten

Staal RAL 9005

Product Details

Afbeeldingen

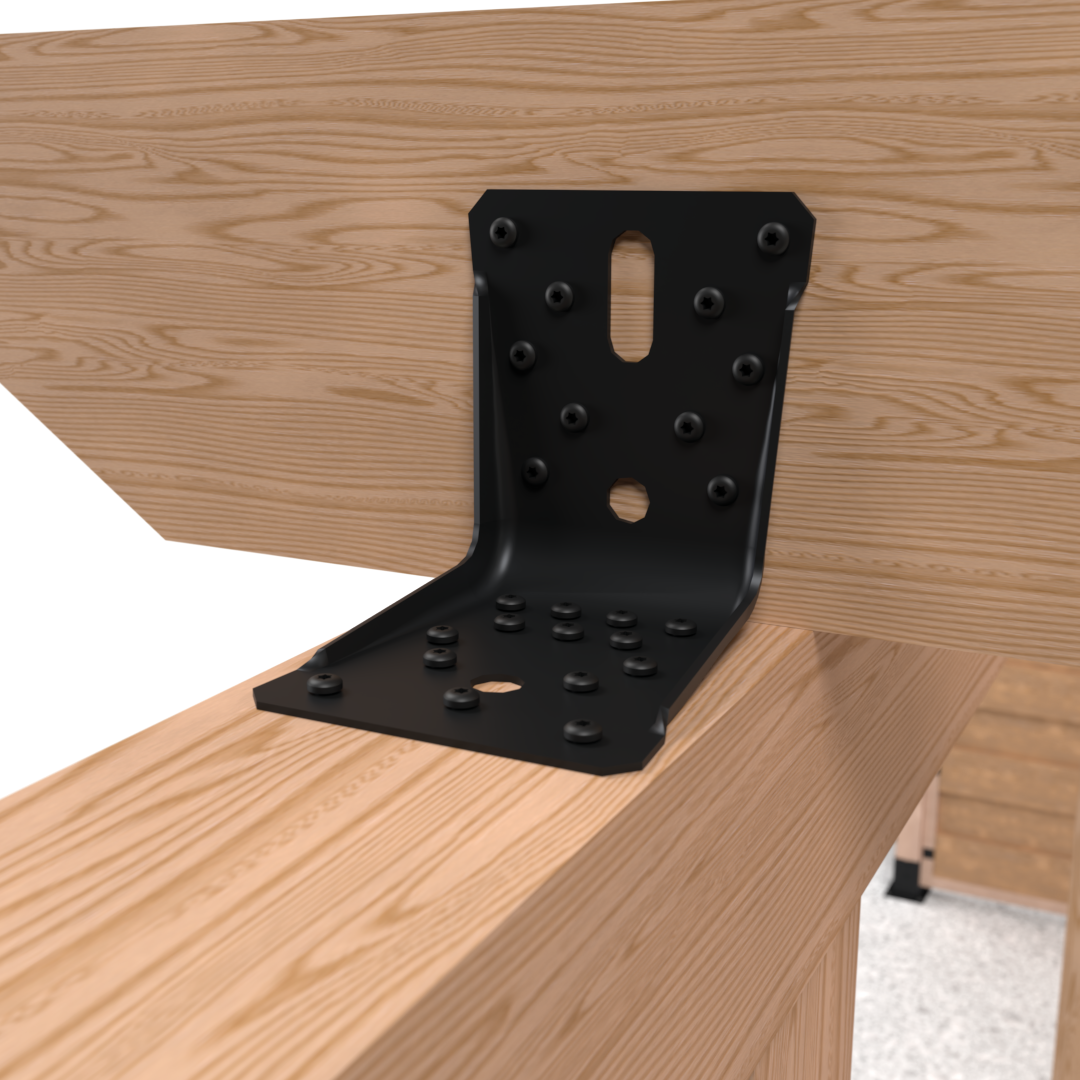

C_ABR_CovArt_Pho_Prod_Hero-1080_EU_EU_CO

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Afwerking met poedercoating Polyester Architecture RAL9005,
Dikte : 2 mm.

Voordelen

Zwarte afwerking voor een grote discretie in de constructie,
Grote belastingsterkte,
Veelzijdige toepassingen.

Toepassing

Ondergrond

Drager: massief hout, gelijmd gelamineerd hout, composiethout, beton, ...
Gedragen bouwdeel: massief hout, gelijmd gelamineerd hout, composiethout, ...

Toepassingsgebieden

Bevestiging van binnenplaatsen, open carports,
Verankeringen van kepers, consoles, raveelbalken,
Buiteninrichtingen,
Tuininrichtingen, ...

Technische gegevens

Afmetingen

Mål

Referentie	DB nr.	Mål [mm]				Boorgaten in drager			Holes flange C
Referentie	DB nr.	A	B	C	Dikte	Nails or screws	Bouten	Sleufgaten	Nails or screws	Bouten
ABR100PB	2150427	90	100	100	2	10 Ø5	1 Ø12	1 Ø12x32	14 Ø5	1 Ø12

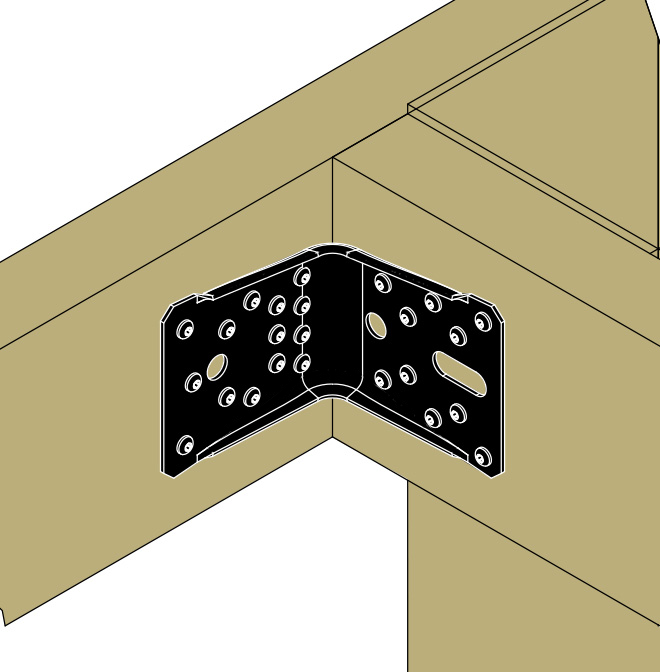

Wood/wood connection beam/beam type - assembly with 2 angle brackets

Referentie	Bevestigingen				Karakteristieke waarden [kN]
	Boorgaten in drager		Flens C		R_1,k	R_2/3,k	R_4/5,k
	Aantal	Typ	Aantal	Typ	CSA5,0x35PB	CSA5,0x35PB	CSA5,0x35PB
ABR100PB	10	CSA5,0x35PB	14	CSA5,0x35PB	11.7	12.8	4.2

Wood/wood connection post/beam type - assembly with 2 angle brackets

Referentie	Bevestigingen				Karakteristieke waarden [kN]
	Boorgaten in drager		Flens C		R_1,k	R_2/3,k	R_4/5,k
	Aantal	Typ	Aantal	Typ	CSA5,0x35PB	CSA5,0x35PB	CSA5,0x35PB
ABR100PB	10	CSA5,0x35PB	1	WA M10-78/5	min(20,6;21,6/kmod)	8.7	10.4

Installatie

Bevestigingen

Op hout :

Schroef CSA5.0x35PB,
Bouten...

Op harde ondergrond :

Betonnen ondergrond :

Mechanische verankering : doorsteekanker WA M10-78/5,
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Hol metselwerk :

Mechanische verankering : plug FPNH 10-135/65,
Chemische verankering : hars AT-HP of POLY-GPG + draadstang LMAS M10-120/25 + zeefhuls SH M16-130.

Plaatsing

Houd het te bevestigen element dicht bij de ondergrond.
Schroef het hoekijzer op het element.
Als de ondergrond uit hout bestaat, wordt het hoekijzer daar ook op geschroefd.
Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Certificering

Prestatieverklaring: DoP

nl-dop-e06-0106-10.pdf (144.28 KB)

2020-02-05

nl-dop-e06-0106-issue-9.pdf (97.71 KB)

2019-06-25

nl-dop-e06-0106-issue-8.pdf (98.1 KB)

2018-12-20

nl-dop-e06-0106-issue-7.pdf (99.53 KB)

2017-06-12

nl-dop-e06-0106-issue-6.pdf (44.99 KB)

2016-12-08

nl-dop-e06-0106-issue-5.pdf (30.63 KB)

2014-09-03

a7a071e47e9b5ff326688d1e901bec64b8b3a1aa-pdf.pdf (26.17 KB)

2014-08-25

97f50fea3e84492f23ba4dfc6e9b28eda953c0d1.pdf (33.53 KB)

2013-05-28

642b2a605b418199749facefc613d9bae6296860.pdf (33.38 KB)

Europese technische goedkeuring: ETA

eta-06-0106-2021-04-09.pdf (11.66 MB)

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf (13.43 MB)

2020-01-29

eta-06-0106.pdf (13.43 MB)

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf (10.1 MB)

2016-12-12

eta-060106-sst-ab-v8-2016.pdf (9.59 MB)
