BTCALU

Verborgen balkbevestiging

Het aan het oog onttrokken BTCALU-systeem voor verborgen balkbevestiging combineert hoge sterkte en prestaties met een minimalistische constructieve vormgeving voor verbindingen tussen houten balken onderling en tussen hout en beton.

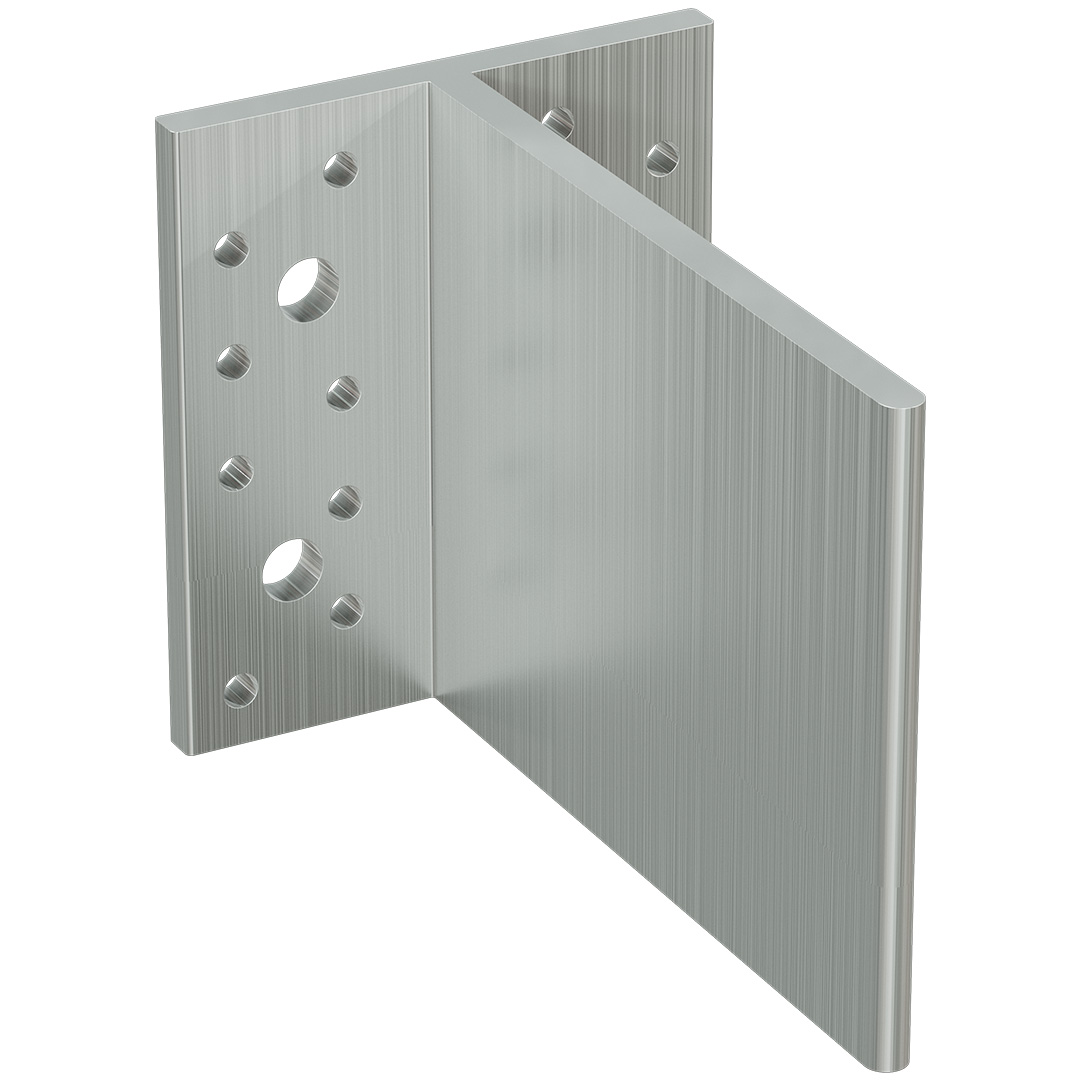

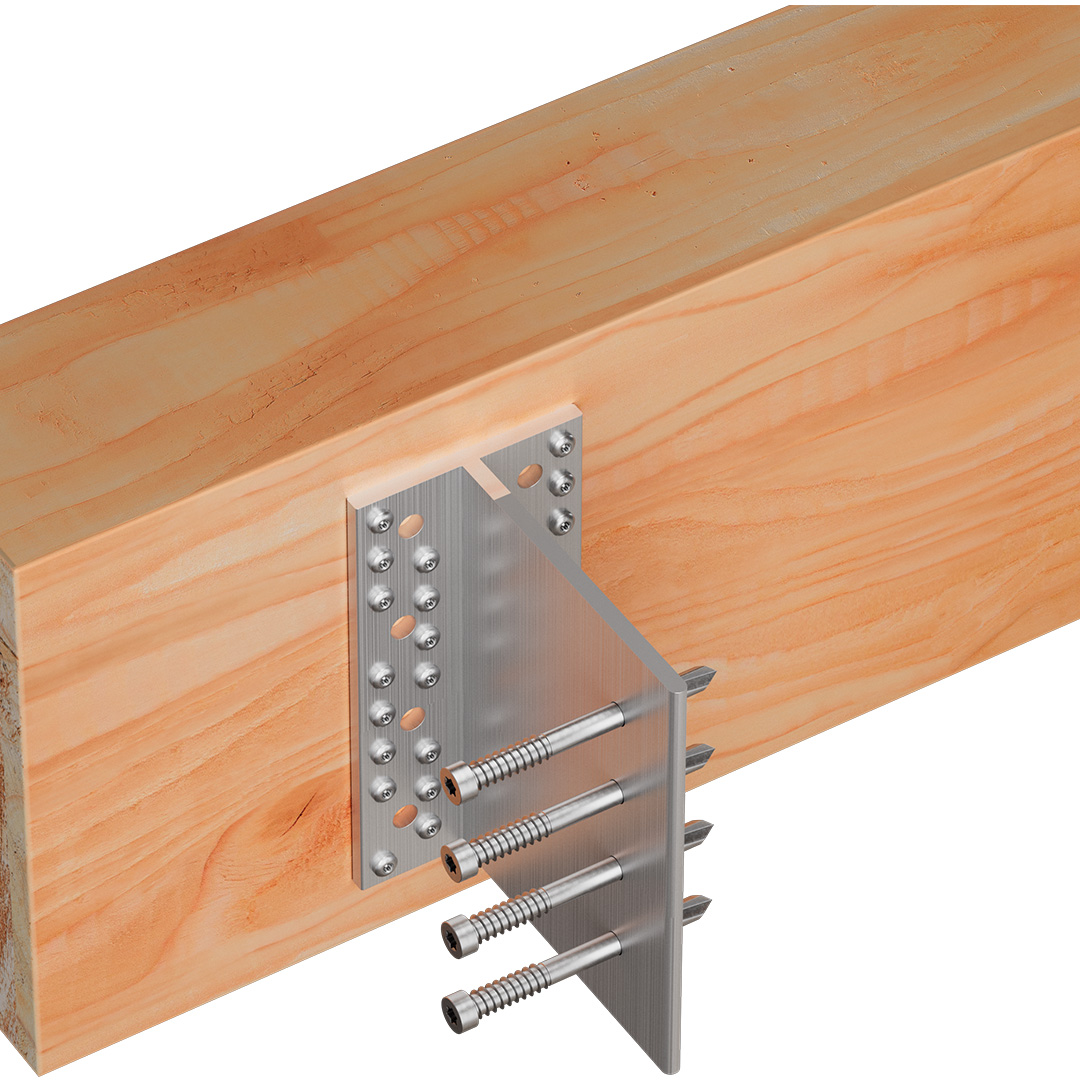

Het systeem bestaat uit een aluminium plaat uit één stuk met een lip die in een voorgefreesde gleuf in de dragende houten balk wordt geplaatst; deze wordt vervolgens vastgezet met deuvels die door de houten balk en de BTCALU-lip worden gestoken.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Aluminium

Binner

Product Details

Afbeeldingen

Kenmerken

Materiaal

Aluminium

Voordelen

Aluminium – sterk en toch licht van gewicht

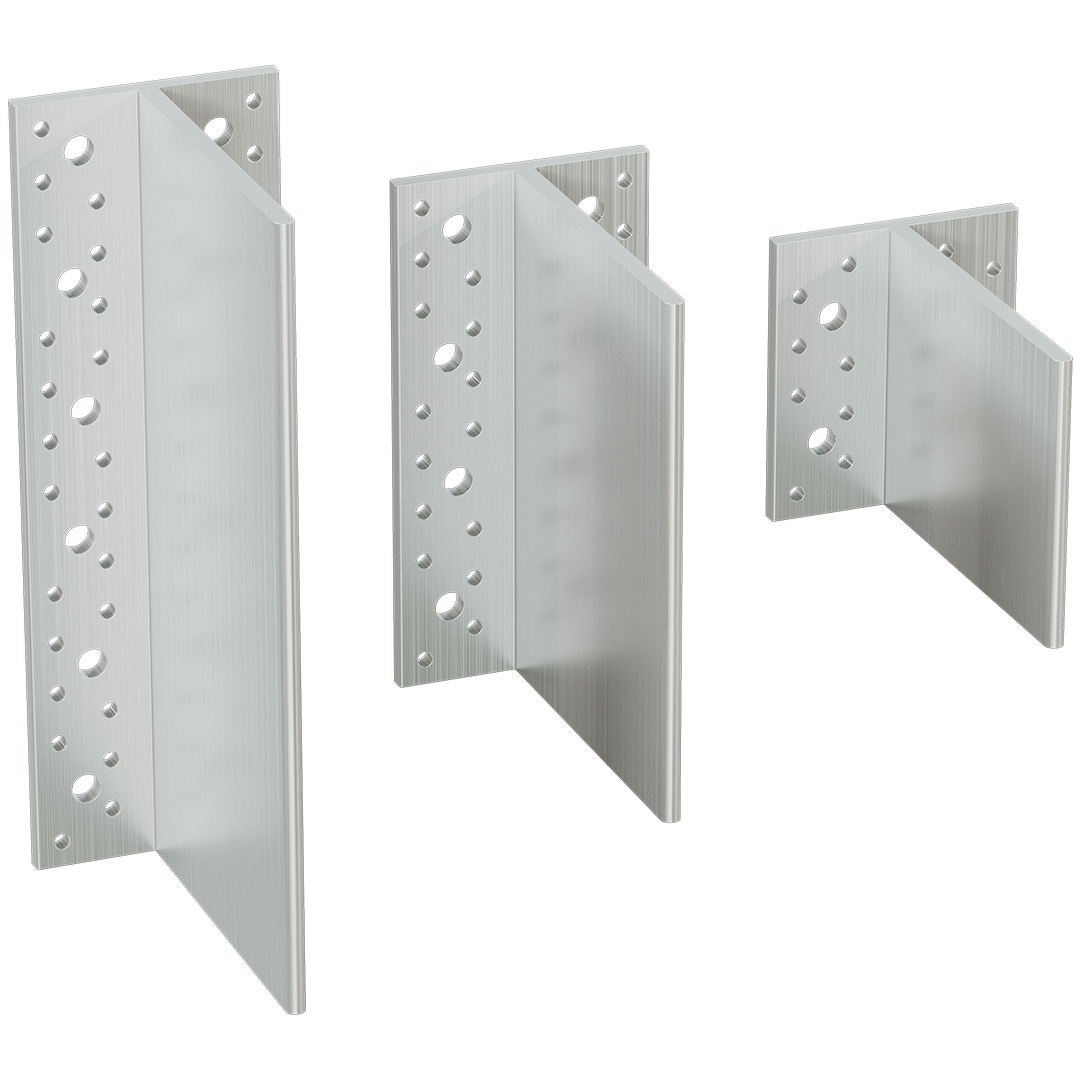

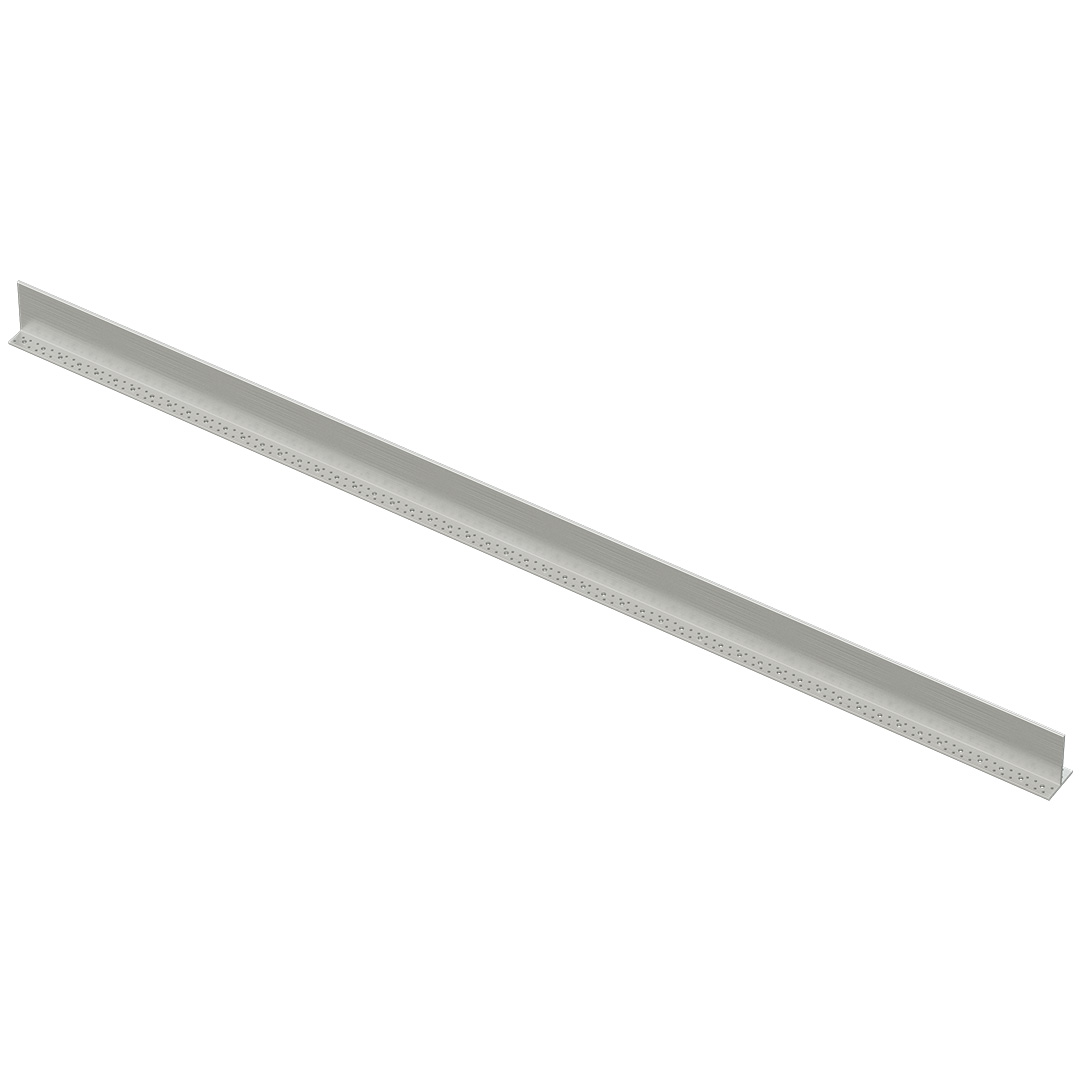

Verkrijgbaar in 5 standaardlengtes en als staaf van 2.168 mm voor het ter plaatse op maat zagen
Geschikt voor horizontale verbindingen of bij hellingen tot 45°
De montagesleuf is een veilige en handige manier om een secundaire balk op te hangen vóór de installatie van de deuvels
Geen extra ondersteuning nodig
Brandwerendheid volgens onze ETA
Getest voor gebruik met Simpson Strong-Tie-ankers, deuvels en bevestigingsmiddelen

Toepassing

Geschikt voor

Ondersteunend lid:

Massief hout, samengesteld hout
Staal
Beton

Ondersteund lid:

Massief hout, samengesteld hout

Waar te gebruiken

Voor het verbinden van secundaire balken van hout of samengesteld hout met hoofdbalken/palen van massief hout, samengesteld hout, beton of staal.

Technische gegevens

Afmetingen

Afmetingen van het product

Referentie	Afmetingen van het product [mm]						Gaten in de kop
	A	B	C	t	α		Ø9	Ø5
	A	B	C	t	Min	Max	Ø9	Ø5
BTCALU90	90	123	80	6	-45	45	4	16
BTCALU120	120	123	80	6	-45	45	6	22
BTCALU160	160	123	80	6	-45	45	8	30
BTCALU200	200	123	80	6	-45	45	10	38
BTCALU240	240	123	80	6	-45	45	12	46
BTCALU2168	2168	123	80	6	-45	45	-	-

Productkenmerken - Van houten balk naar houten balk - CSA - STD 12


Referentie	Productkenmerken - Van houten balk naar houten balk - CSA - STD12
	Bevestigingsmiddelen				Kenmerkende sterktewaarden - Hout C24 [kN]
	Koptekst		balk		R_1,k						R_2,k						R_3,k						R_4,k
	Aantal	Type	Aantal	Type	Lengte van de deuvels [mm]						Lengte van de deuvels [mm]						Lengte van de deuvels [mm]
	Aantal	Type	Aantal	Type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	16	CSA5.0x50	3	STD12	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	3.2	4.5	4.7	4.7	4.7	4.7	8.6
BTCALU120	22	CSA5.0x50	3	STD12	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	24.8	3.9	5.6	6.3	6.3	6.3	6.3	12.9
BTCALU160	30	CSA5.0x50	4	STD12	41.9	42	42	42	42	42	41.9	42	42	42	42	42	4.9	7	8.4	8.4	8.4	8.4	17.2
BTCALU200	38	CSA5.0x50	5	STD12	52.3	54.1	57.9	61.7	61.7	61.7	52.3	54.1	57.9	61.7	61.7	61.7	5.9	8.4	10.5	10.5	10.5	10.5	21.4
BTCALU240	46	CSA5.0x50	6	STD12	62.8	64.9	69.5	75.7	82.8	82.9	62.8	64.9	69.5	75.7	82.8	82.9	6.9	9.8	12.6	12.6	12.6	12.6	25.7

Productkenmerken - Van houten balk naar houten balk - SSH - STD 12

Referentie	Productkenmerken - Van houten balk naar houten balk - SSH - STD12
	Bevestigingsmiddelen				Kenmerkende sterktewaarden - Hout C24 [kN]
	Koptekst		balk		R_1,k						R_2,k						R_3,k						R_4,k
	Aantal	Type	Aantal	Type	Lengte van de deuvels [mm]						Lengte van de deuvels [mm]						Lengte van de deuvels [mm]
	Aantal	Type	Aantal	Type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	4	SSH8x80	3	STD12	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	3.2	4.5	4.7	4.7	4.7	4.7	12.6
BTCALU120	6	SSH8x80	3	STD12	6	6	6	6	6	6	6	6	6	6	6	6	3.9	5.6	6.3	6.3	6.3	6.3	18.9
BTCALU160	8	SSH8x80	4	STD12	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	4.9	7	8.4	8.4	8.4	8.4	25.2
BTCALU200	10	SSH8x80	5	STD12	17	17	17	17	17	17	17	17	17	17	17	17	5.9	8.4	10.5	10.5	10.5	10.5	31.5
BTCALU240	12	SSH8x80	6	STD12	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	6.9	9.8	12.6	12.6	12.6	12.6	37.8

Productkenmerken - Houten balk naar starre steun - FM753 - STD12


Referentie	Productkenmerken - Houten balk naar starre steun - FM753 - STD12
	Bevestigingsmiddelen				Kenmerkende sterktewaarden - Hout C24 [kN]
	Koptekst		balk		R_1,k						R_2,k						R_3,k						R_4,k
	Aantal	Type	Aantal	Type	Lengte van de deuvels [mm]						Lengte van de deuvels [mm]						Lengte van de deuvels [mm]
	Aantal	Type	Aantal	Type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
BTCALU90	4	FM753 EVO M8	3	STD12	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.2	4.5	4.7	4.7	4.7	4.7	21.4
BTCALU120	6	FM753 EVO M8	3	STD12	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	3.9	5.6	6.3	6.3	6.3	6.3	31.4
BTCALU160	8	FM753 EVO M8	4	STD12	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	4.9	7	8.4	8.4	8.4	8.4	41.9
BTCALU200	10	FM753 EVO M8	5	STD12	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	5.9	8.4	10.5	10.5	10.5	10.5	52.3
BTCALU240	12	FM753 EVO M8	6	STD12	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	6.9	9.8	12.6	12.6	12.6	12.6	62.8

Productkenmerken - Van houten balk naar houten balk - CSA - SDD7.5

Referentie	Productkenmerken - Van houten balk naar houten balk - CSA - SDD7.5
	Bevestigingsmiddelen				Kenmerkende sterktewaarden - Hout C24 [kN]
	Koptekst		balk		R_1,k					R_2,k					R_3,k					R_4,k
	Aantal	Type	Aantal	Type	Lengte van de deuvels [mm]					Lengte van de deuvels [mm]					Lengte van de deuvels [mm]
	Aantal	Type	Aantal	Type	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	16	CSA5.0x50	3	SDD7.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	16.5	4.7	4.7	4.7	4.7	4.7	8.6
BTCALU120	22	CSA5.0x50	3	SDD7.5	21.6	23.8	24.8	24.8	24.8	21.6	23.8	24.8	24.8	24.8	6.3	6.3	6.3	6.3	6.3	12.9
BTCALU160	30	CSA5.0x50	4	SDD7.5	28.8	31.8	35.2	38.8	41.7	28.8	31.8	35.2	38.8	41.7	8.3	8.4	8.4	8.4	8.4	17.2
BTCALU200	38	CSA5.0x50	5	SDD7.5	36	39.7	44	48.5	52.2	36	39.7	44	48.5	52.2	10	10.5	10.5	10.5	10.5	21.4
BTCALU240	46	CSA5.0x50	6	SDD7.5	43.2	47.7	52.7	58.3	62.6	43.2	47.7	52.7	58.3	62.6	11.7	12.6	12.6	12.6	12.6	25.7

Productkenmerken - Van houten balk naar houten balk - SSH - SDD7.5

Referentie	Productkenmerken - Van houten balk naar houten balk - SSH - SDD7.5
	Bevestigingsmiddelen				Kenmerkende sterktewaarden - Hout C24 [kN]
	Koptekst		balk		R_1,k					R_2,k					R_3,k					R_4,k
	Aantal	Type	Aantal	Type	Lengte van de deuvels [mm]					Lengte van de deuvels [mm]					Lengte van de deuvels [mm]
	Aantal	Type	Aantal	Type	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	4	SSH8x80	3	SDD7.5	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	4.7	4.7	4.7	4.7	4.7	12.6
BTCALU120	6	SSH8x80	3	SDD7.5	6	6	6	6	6	6	6	6	6	6	6.3	6.3	6.3	6.3	6.3	18.9
BTCALU160	8	SSH8x80	4	SDD7.5	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	10.9	8.3	8.4	8.4	8.4	8.4	25.2
BTCALU200	10	SSH8x80	5	SDD7.5	17	17	17	17	17	17	17	17	17	17	10	10.5	10.5	10.5	10.5	31.5
BTCALU240	12	SSH8x80	6	SDD7.5	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	24.1	11.7	12.6	12.6	12.6	12.6	37.8

Productkenmerken - Houten balk naar starre steun - FM753 - SDD7.5

Referentie	Productkenmerken - Houten balk naar starre steun - FM753 - SDD7.5
	Bevestigingsmiddelen				Kenmerkende sterktewaarden - Hout C24 [kN]
	Koptekst		balk		R_1,k					R_2,k					R_3,k					R_4,k
	Aantal	Type	Aantal	Type	Lengte van de deuvels [mm]					Lengte van de deuvels [mm]					Lengte van de deuvels [mm]
	Aantal	Type	Aantal	Type	93	113	133	153	173	93	113	133	153	173	93	113	133	153	173
BTCALU90	4	FM753 EVO M8	3	SDD7.5	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	4.7	4.7	4.7	4.7	4.7	21.4
BTCALU120	6	FM753 EVO M8	3	SDD7.5	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2	6.3	6.3	6.3	6.3	6.3	21.6
BTCALU160	8	FM753 EVO M8	4	SDD7.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	18.5	8.3	8.4	8.4	8.4	8.4	28.8
BTCALU200	10	FM753 EVO M8	5	SDD7.5	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	29.1	10	10.5	10.5	10.5	10.5	36
BTCALU240	12	FM753 EVO M8	6	SDD7.5	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	41.2	11.7	12.6	12.6	12.6	12.6	43.2

Installatie

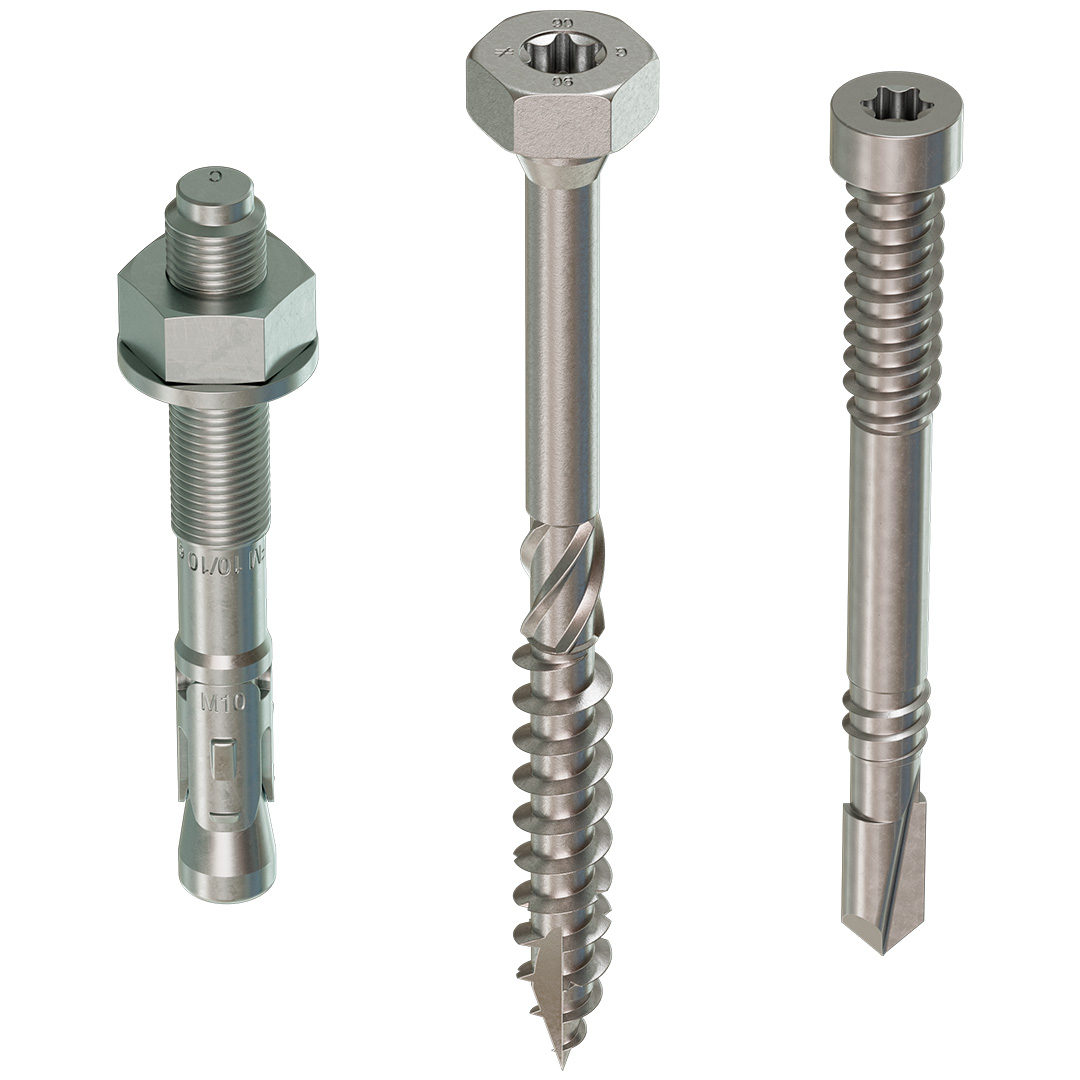

Bevestigingsmaterialen

Ondersteund lid

Stalen deuvels STD ∅8, ∅10 of ∅12,
Zelfborende deuvels SDD7.5

Ondersteunend lid

Beton

○ FM 753 evo M8

○ FM 753 crack M8

○ KEM H + LMAS M8

Staal

○ Bout M8

Hout

○ CNA4,0xl schroefspijkers

○ CSA5,0xl schroeven

○ SSH ∅8

Installatie

BTCALU wordt geleverd in staven van 2168 mm. Het materiaal moet door de gebruiker op lengte worden gezaagd, met een maximale bruikbare lengte van 600 mm. De ophangbeugel kan worden gebruikt bij een ondersteunde balk met een hellingshoek tussen -45° en +45°. De BTCALU wordt geleverd zonder gaten in de kern. De gaten moeten op regelmatige afstanden van 40 mm worden geboord voordat de STD Ø12-pennen worden geplaatst, of ze worden geboord tijdens de installatie van de SDD.

Zaag de BTCALU op de gewenste hoogte af (de belastingswaarden gelden voor een maximale hoogte van 600 mm),

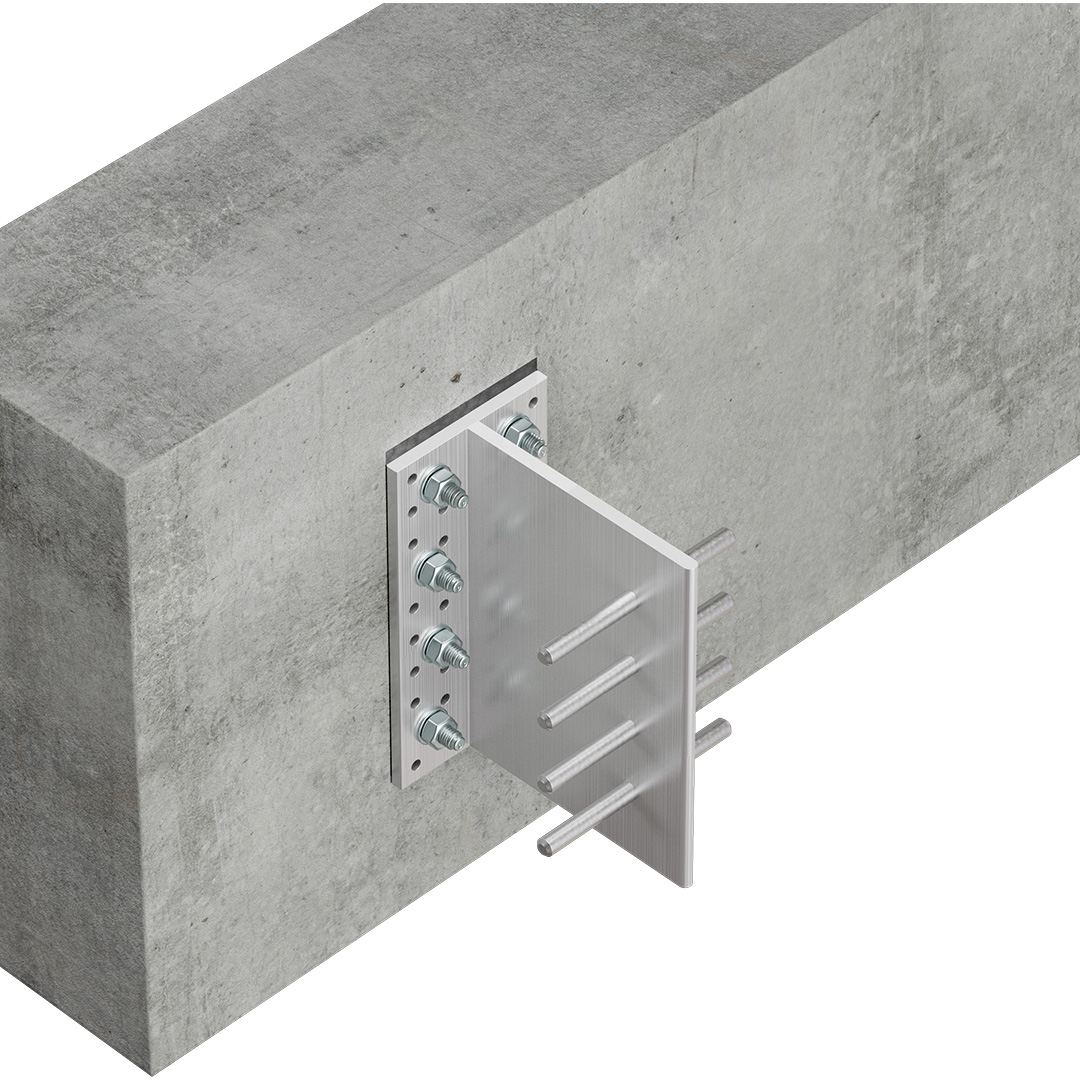

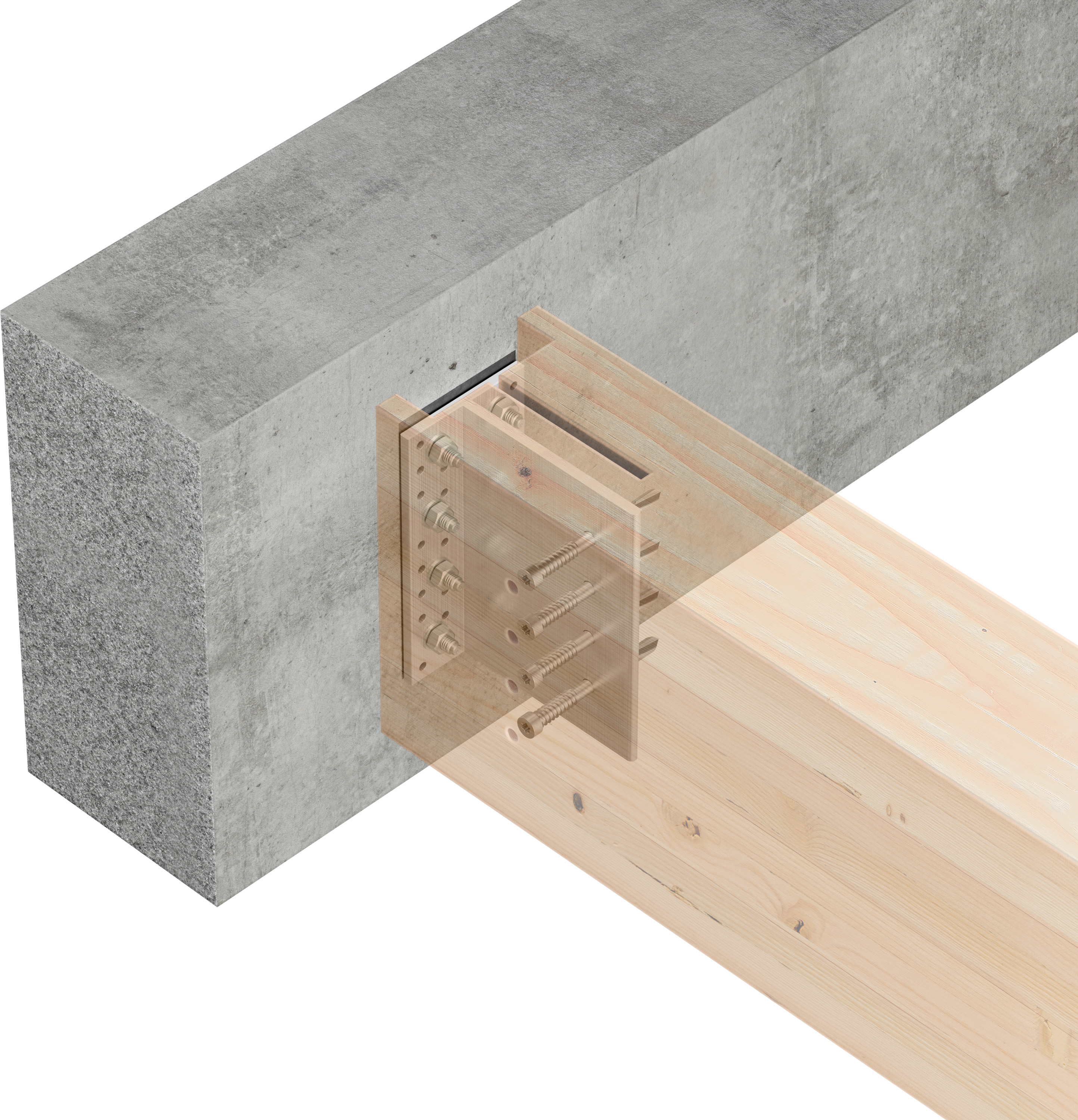

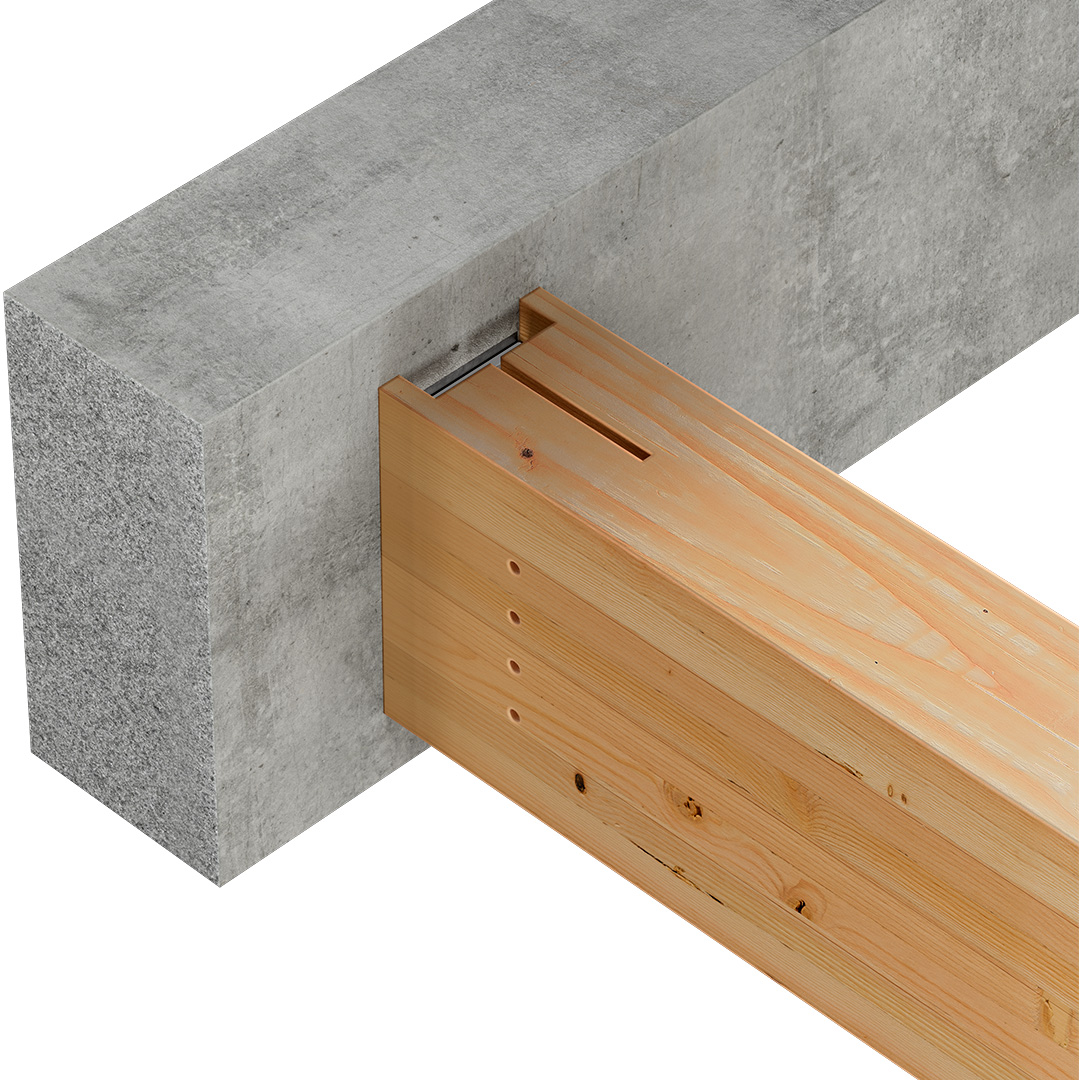

Bevestig de BTCALU aan de ondergrond met CNA-spijkers (Ø 4,0 x 50 mm), CSA5.0x40-schroeven, SSH8-schroeven op een houten ondergrond of FM 753 evo-ankers op een betonnen ondergrond.

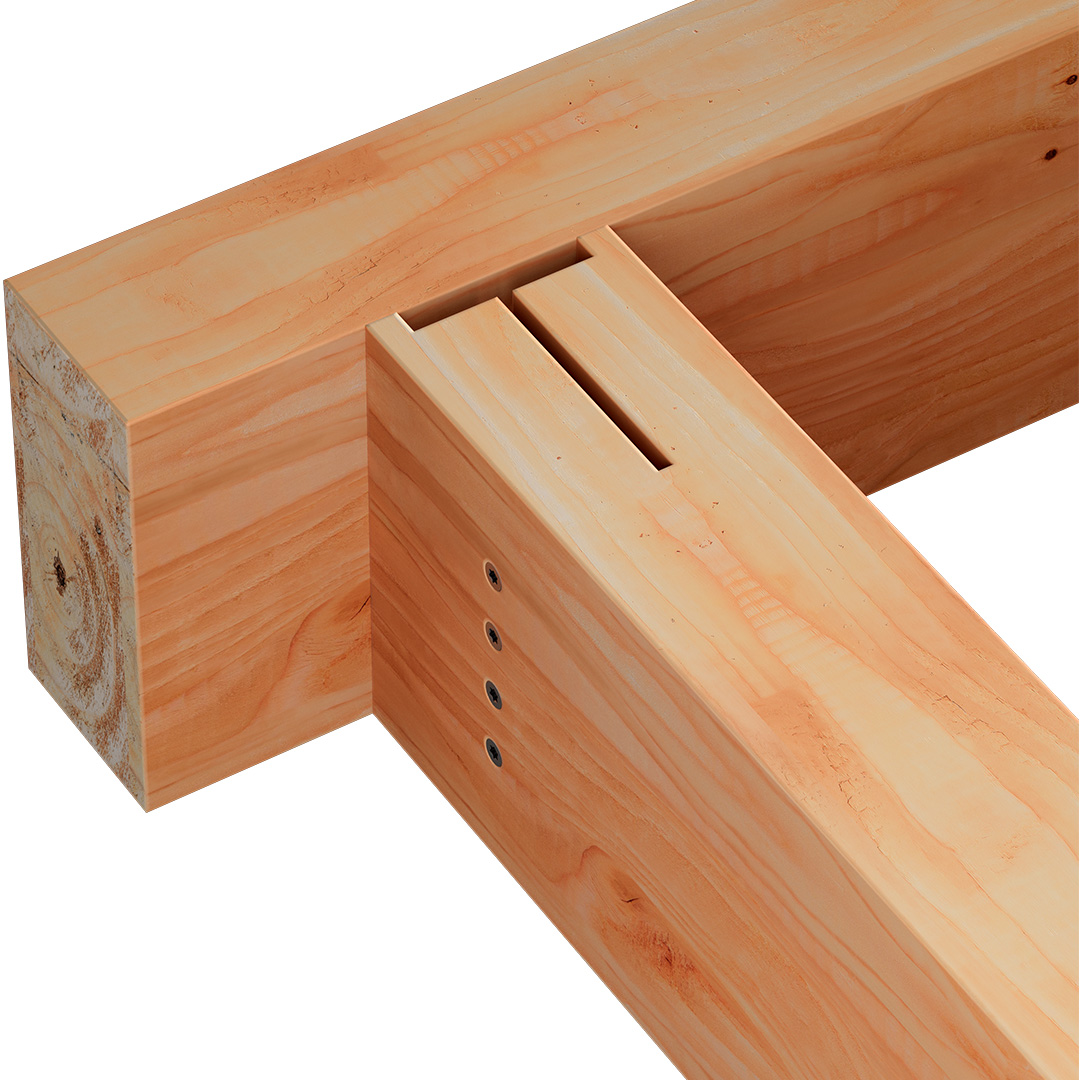

Maak een verticale snede van 9 mm dik en 129 mm diep langs de as van de ondersteunde balk over de gehele hoogte van de balk om het web van de hanger in te steken,
Plaats de balk in zijn definitieve positie op de hanger,
Bij STD boort u tegelijkertijd in het hout en in het web van de hanger, waarbij u rekening houdt met de booradviezen op de BTCALU-website. Het hout kan van tevoren worden geboord en als richtlijn dienen voor het boren van de deuvelgaten in de kern van de hanger,
Steek de deuvels in de gaten om de montage te voltooien.
Als het hout en de ophangbeugel tegelijkertijd worden geboord voor STD-gladde deuvels, moet de boorgatdiameter 12 mm bedragen. Bij STD-gladde deuvels wordt aanbevolen om de deuvels tijdens de bouwfase of bij lichte belastingen op hun plaats te houden door ze te lijmen of door een deuvel te gebruiken die smaller is dan de breedte van het ondersteunde hout, en de deuvels vervolgens in te kapselen.

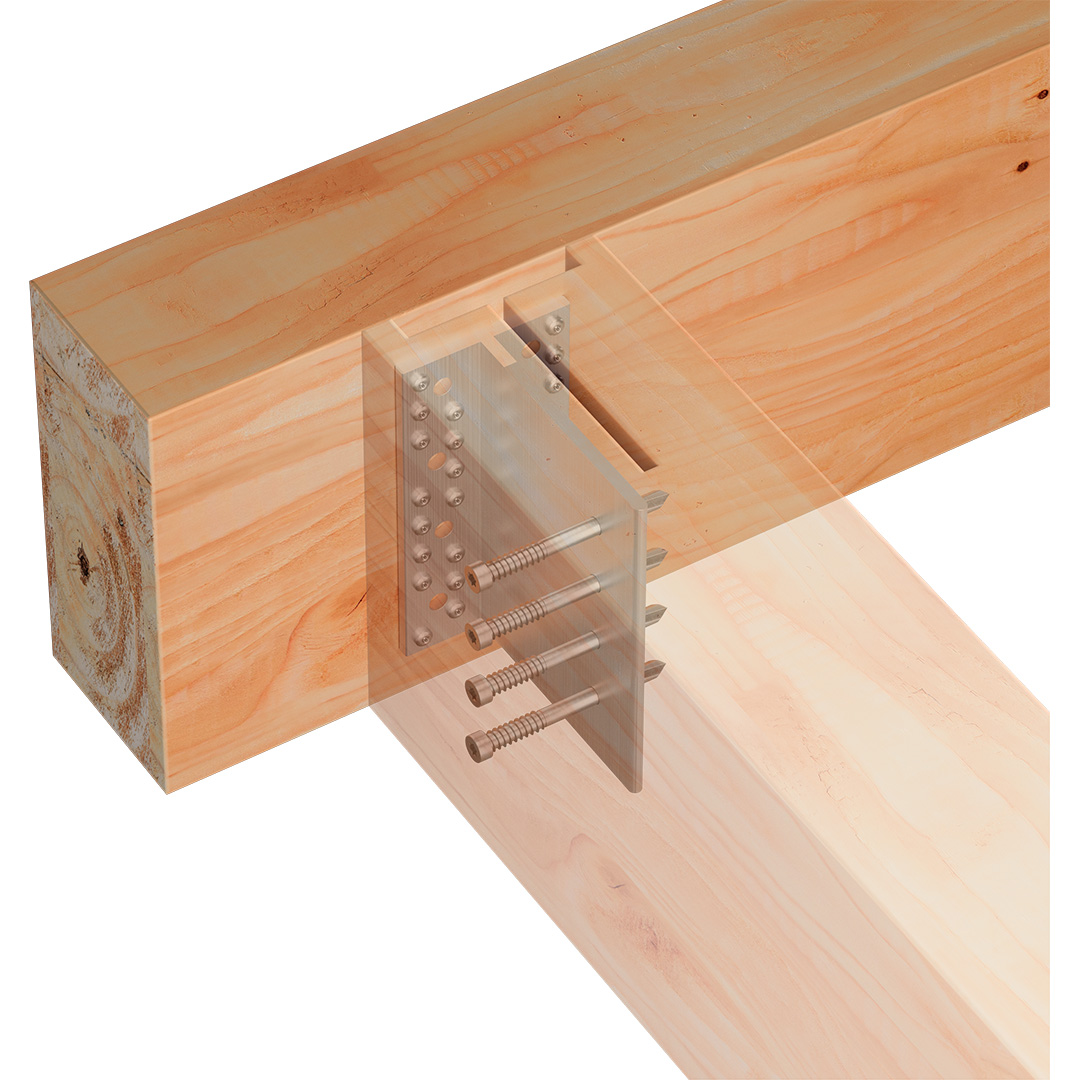

Bij SDD worden het hout en het aluminium tijdens de installatie direct door de zelfborende deuvel geboord. De deuvels worden op hun plaats gehouden door de schroefdraad.
