FM-CT

Verbinding voor composietvloeren

FM-CT is een innovatieve oplossing voor het realiseren van hoogwaardige beton-houtcomposietplaten, zowel in nieuwe gebouwen als bij de renovatie van oude houten vloeren.

Technisch gegevensblad

CE-Markering

ETA

Elektrolytisch verzinkt staal 5µm

Binner

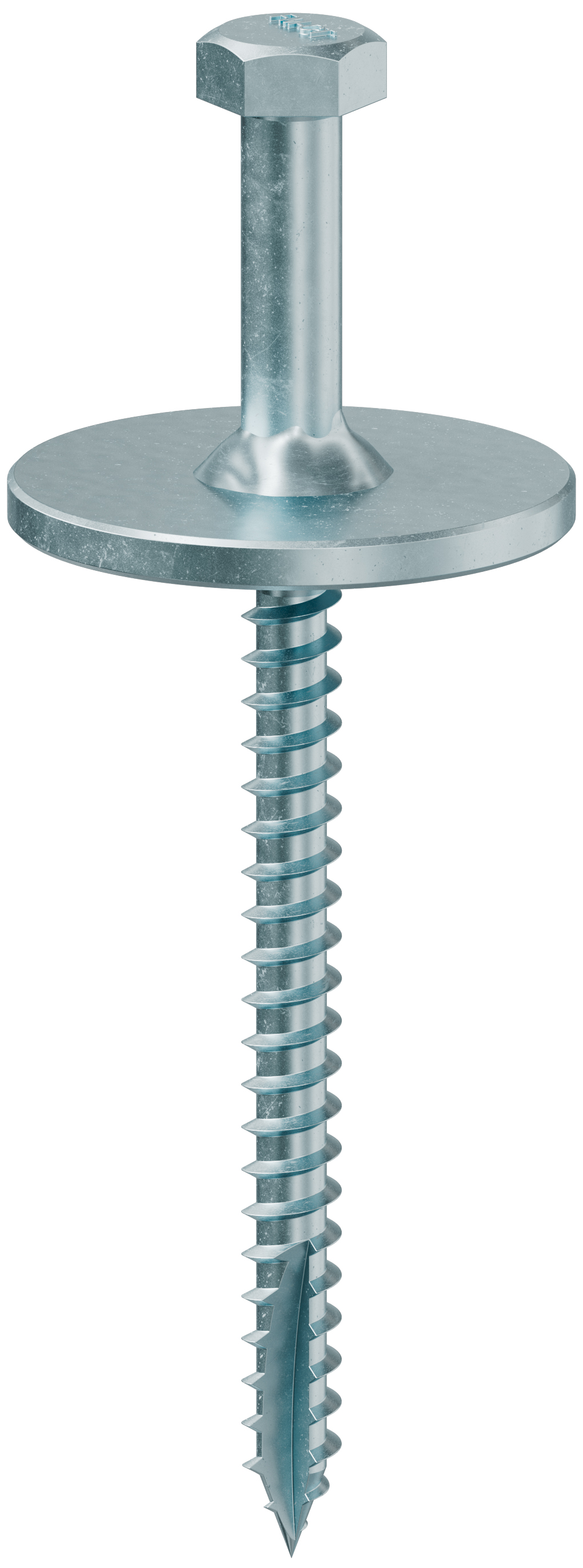

F_FM-CT8x120_ProdPho_RI_Prod_Concrete-TimberCompositeConnector_EU_C0

Product Details

Afbeeldingen

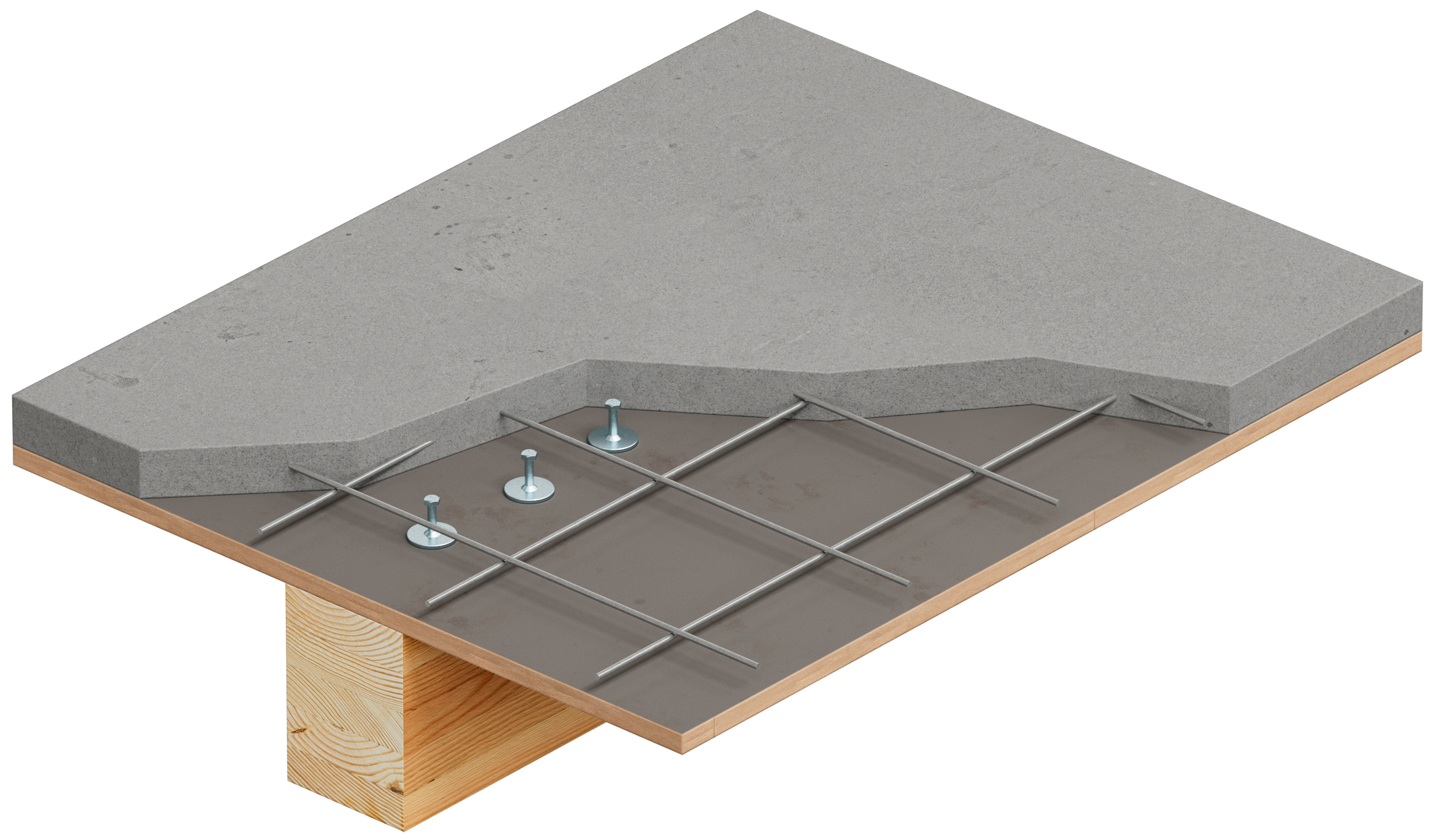

F_FM-CT8x120_InstPho_RI_Instld_Concrete-TimberCompositeConnector-GlulamBeamGL24-PerspectiveView_EU_C0

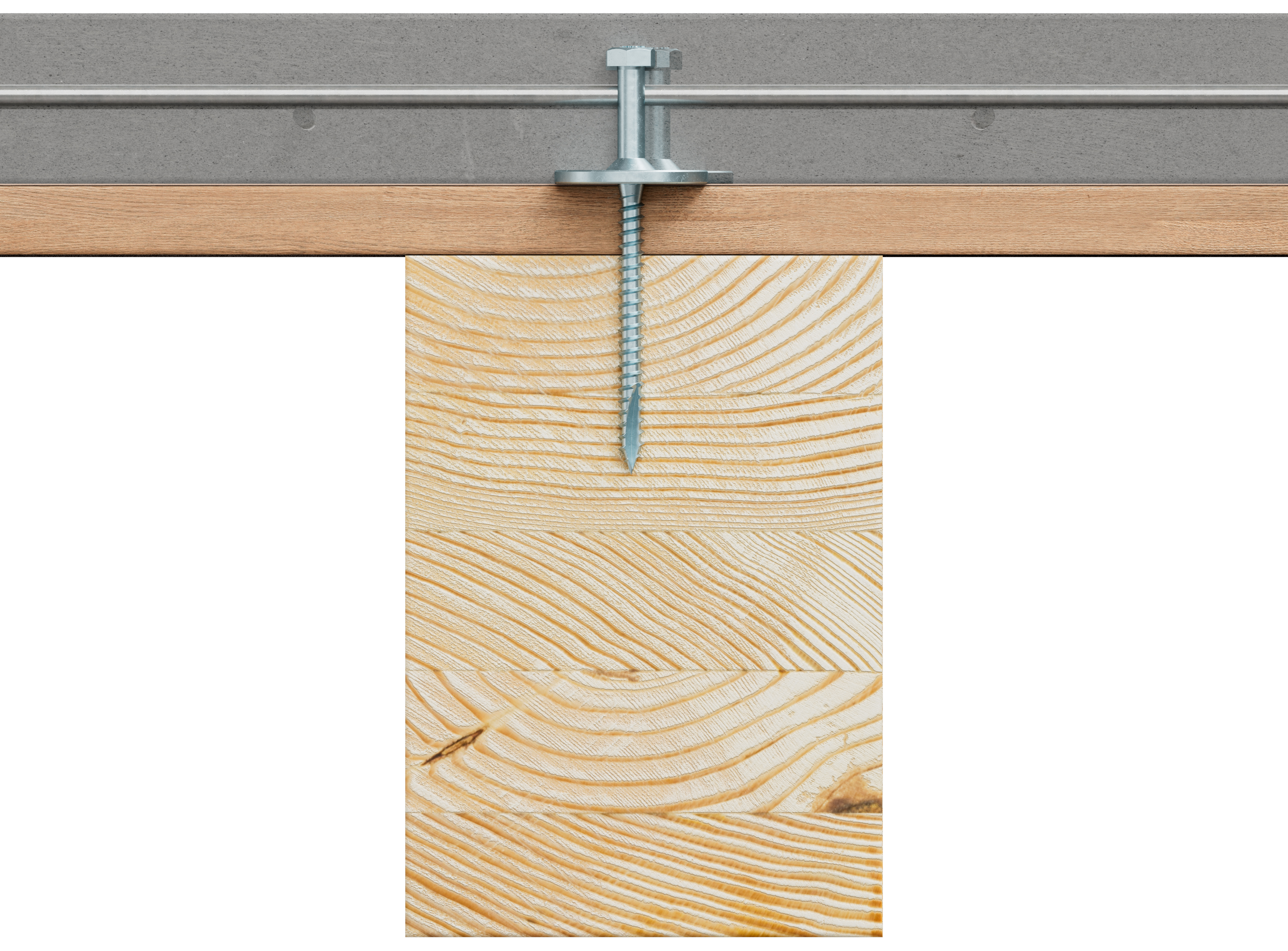

F_FM-CT8x120_InstPho_RI_Instld_Concrete-TimberCompositeConnector-GlulamBeamGL24-FrontView_EU_C0

Kenmerken

Materiaal

Staal
Wit verzinkt

Toepassing

Voordeel

Zeskantkop voor eenvoudige installatie met elektrisch gereedschap en een momentsleutel.
Grote ring op de middenschacht zorgt ervoor dat het deel van de schroef dat boven de balk uitsteekt, altijd op dezelfde hoogte wordt geplaatst.
Zwaar uitgevoerde schroefdraad en schacht zorgen voor sterkte en stabiliteit.
Type 17 snijpunt vermindert het risico op splijten van het hout tijdens de installatie.
De sterkteklasse van de balk kan worden gecontroleerd met behulp van de connector.

Technische gegevens

Productafmetingen

Referentie	Artikelcode	Afmetingen [mm]						Aantal per doos	Installatie
Referentie	Artikelcode	d	l	d_h	h_t	l_g	beetje	Aantal per doos	Aanhaalmoment [Nm]	Voorboorgat [mm]	Maximale boorsnelheid [rpm]
FM-CT8X120	05297B0812040	8	120	45	40	85.5	SW13	50	10 15	5.5	600
FM-CT12X150	05297B1215040	12	150	58	40	118	SW19	50	40 45	9	600

Productkenmerken

Referentie	Productkenmerken
Referentie	Karakteristiek opbrengstmoment – M_y,k [M_y.k] [Nm]	Karakteristieke terugtrekparameter - f_ax,k,90^o [f_ax.k.90°] [N/mm²]	Karakteristieke treksterkte - f_tens,k [f_tens.k] [kN]	Karakteristieke torsiesterkte - f_tor,k [f_tor.k] [Nm]	Torsieverhouding
FM-CT8X120	16.6	5.1	13.6	15.7	>1,5
FM-CT12X150	66.8	7.4	34.1	44.7	>1,5

Karakteristieke capaciteiten - Hout GL24h - 20 mm terrasplanken

Referentie	Karakteristieke capaciteit - Hout GL24h - 20 mm terrasplanken
Referentie	R_v.k [kN]	K_ser [kN/mm]	K_u [kN/mm]
FM-CT8X120	6.6	4.1	2.8
FM-CT12X150	14.8	9.5	6.3
