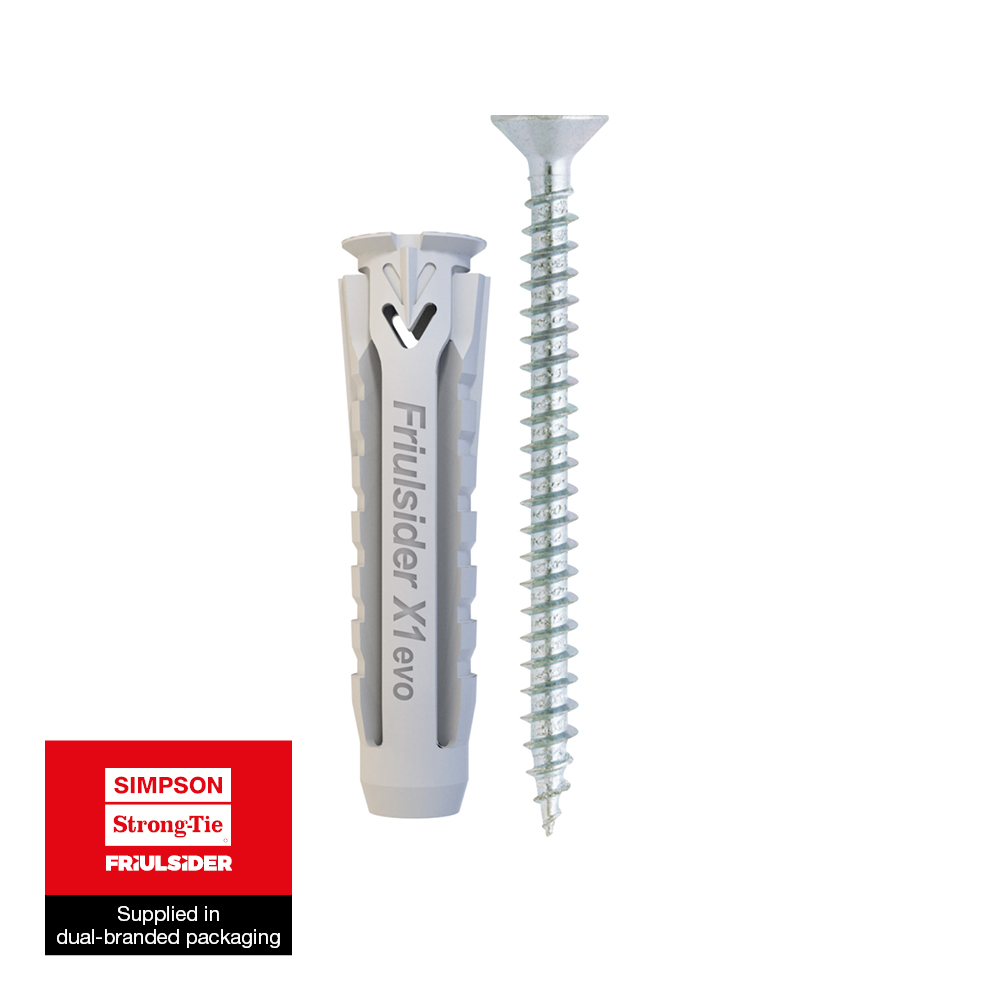

X1 evo

Universele nylonplug met 4 segmenten

De universele nylonplug X1 evo, met een diameter van 5 tot 14 mm, zorgt voor een optimale bevestiging van elementen:

  • op alle soorten volle of holle ondergronden, vooral op gipsplaten
  • met alle soorten schroeven: houtschroeven, metrische schroeven, enz.
  • met een brede en stabiele hechting dankzij de 4 segmenten die een rozet vormen op de achterkant van de ondergrond tijdens de installatie.
Nieuw
Nieuw
X1_evo_SSTBP_homepage_DE_de

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Plug : nylon.

Voordelen

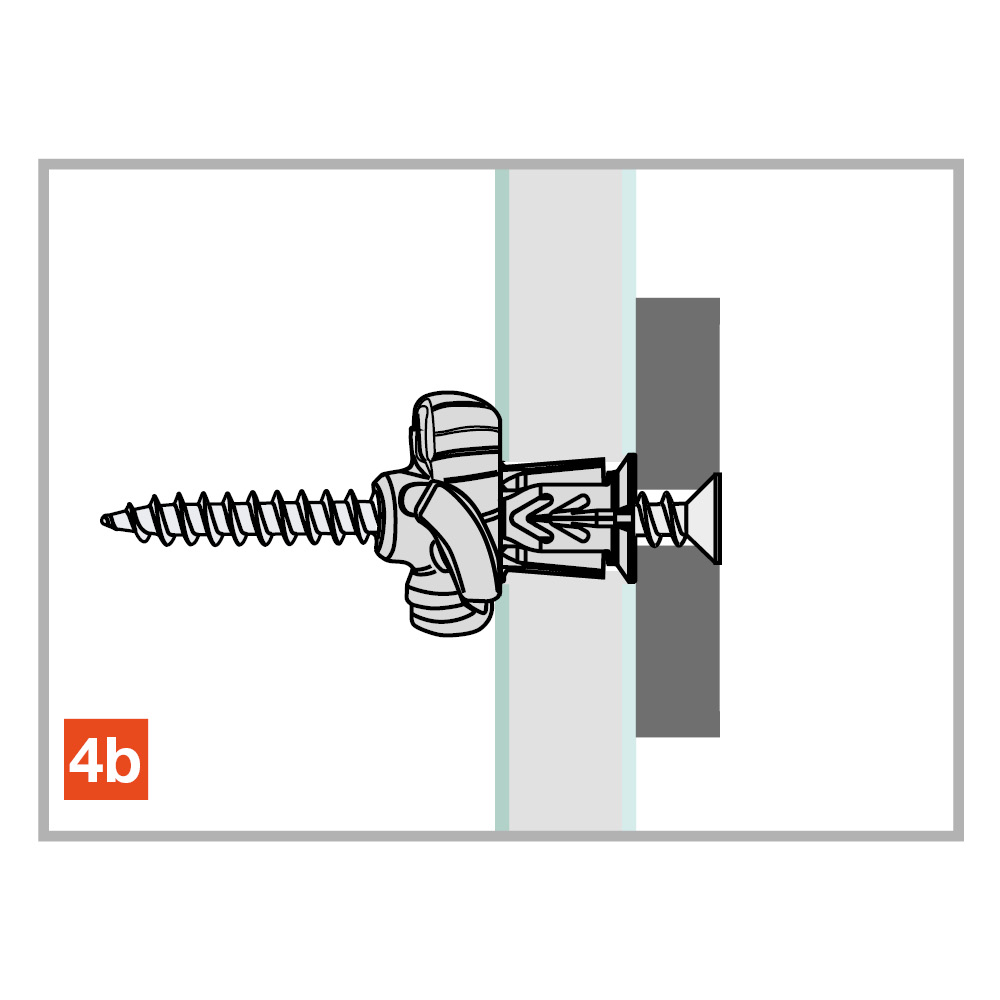

  • 4 segmenten, die bij installatie achter de wand op een paneel of plaat uitvouwen, een rozet vormen en zo voor een stabiele hechting en verhoogde sterkte zorgen
  • Gelijkmatige uitzetting over de gehele lengte en in alle richtingen op een compacte ondergrond, waardoor de sterkte van de plug toeneemt in vergelijking met een standaard plug
  • Intrekbare kraag, waardoor de plug door het vooraf gepositioneerde te bevestigen element kan worden geïnstalleerd
  • Dunne kraag, waardoor de plug gelijk met de ondergrond kan worden geïnstalleerd
  • Antirotatievleugels
  • Conische vorm en vleugels onder de kop, waardoor de plug dicht bij het oppervlak van de ondergrond kan worden gehouden, zelfs bij een boorgat met ongelijke randen
  • Flexibel nylon: de plug kan met de hand worden geplaatst, zelfs door tegels heen, en het schroefkoppel wordt verminderd

Toepassing

Toepassingsgebieden

  • Binnenschrijnwerk,
  • Elektrische uitrustingen en sanitair.

Ondergrond

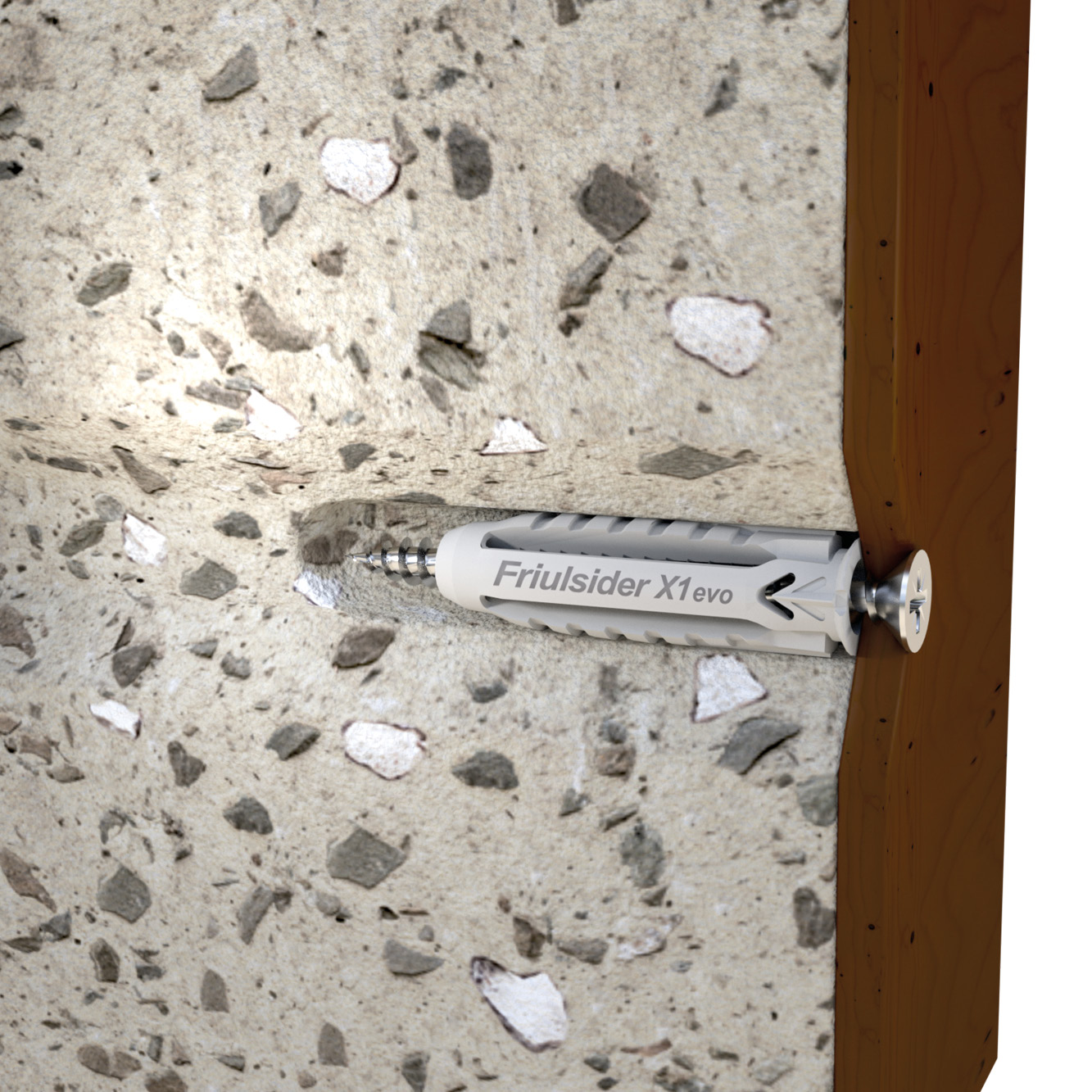

  • Ongescheurd beton,
  • Natuursteen,
  • Cellenbeton,

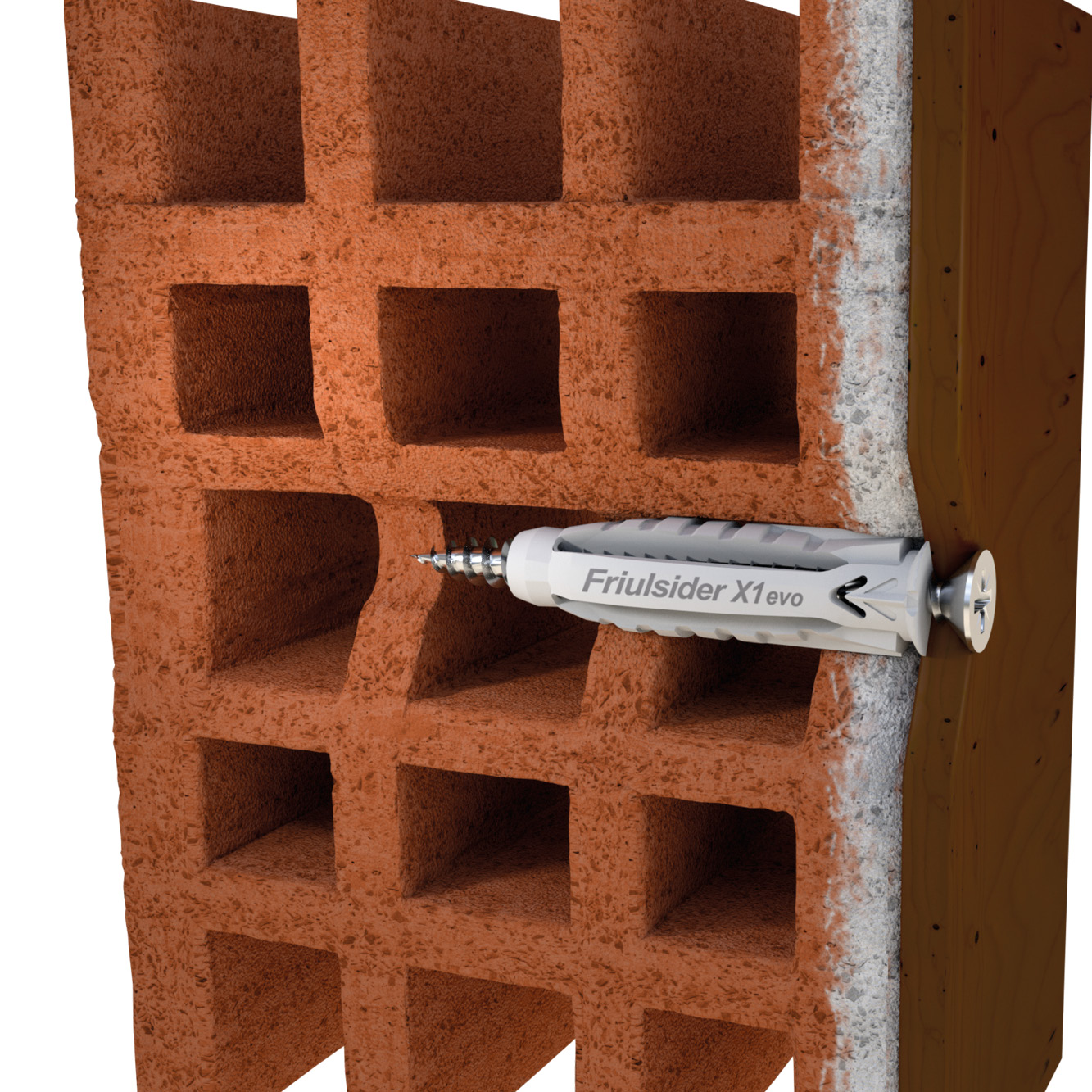

  • Hol en vol metselwerk,

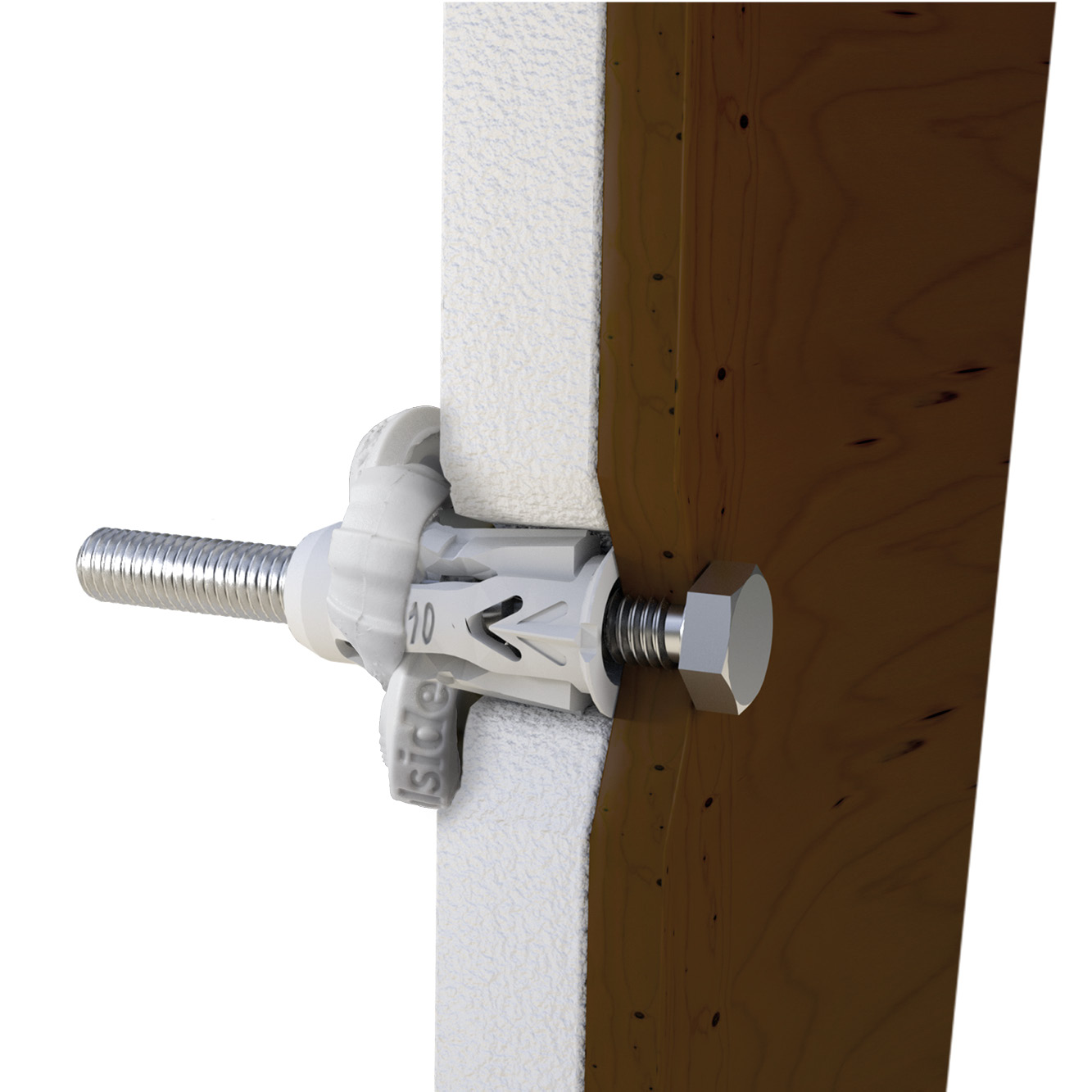

  • Gipsplaat.

Technische gegevens

Afmetingen

Afmetingen

ReferentieNylon fixings dimensionsNylon fixings Installation data
Info product[mm]Montagegegevens
ProductreferentieScrew diameter (Min / Max)Qty per outer box[mm]Hole diameter x anchor length [dₒxL][mm]Hole diameter [dₒ][mm]Min. hole depth* [h₁][mm]Nominal embedment depth* [hₙₒₘ][mm]
6007000603000X1 evoØ4 - Ø53200.0Ø6x3064030
6007000804000X1 evoØ4,5 - Ø61600.0Ø8x4085040
6007001005000X1 evoØ6 - Ø8800.0Ø10x50106050
6007001206000X1 evoØ8 - Ø10400.0Ø12x60127060

* Values refer to installation on solid or part hollow base materials.

* Load values, please refer to the document in the download tab of the page.

* These values are for guidance only



Product Dimension - Plug with Chipboard Screw

Afmetingen

ReferentieNylon fixings dimensionsNylon fixings Installation data
Info product[mm]Montagegegevens
Productreferentietfᵢₓ[mm]Screw diameter [d][mm]Screw length [Lv][mm]Qty per outer box[mm]Hole diameter x anchor length [dₒxL][mm]
60071B0603000X1 evo54.5401600.0Ø6x30
60071B0804000X1 evo5550800.0Ø8x40
60071B1005000X1 evo5660400.0Ø10x50

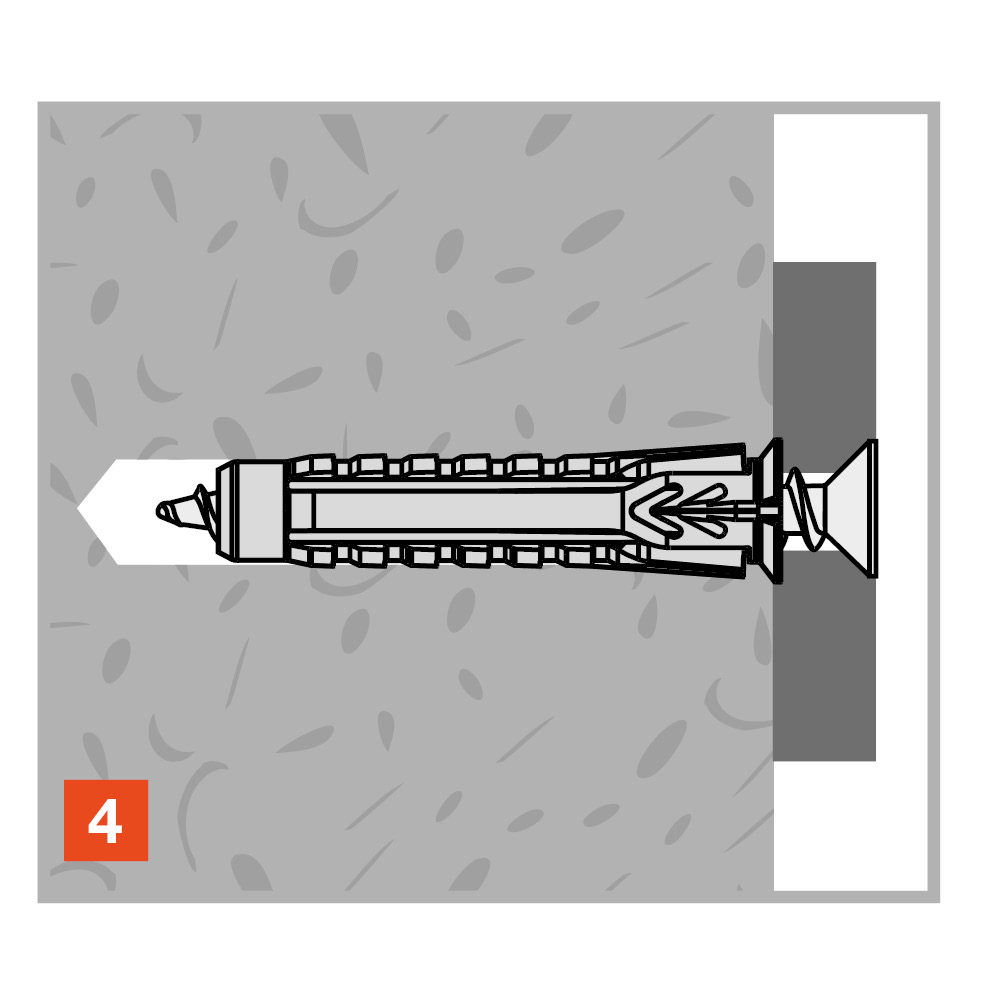

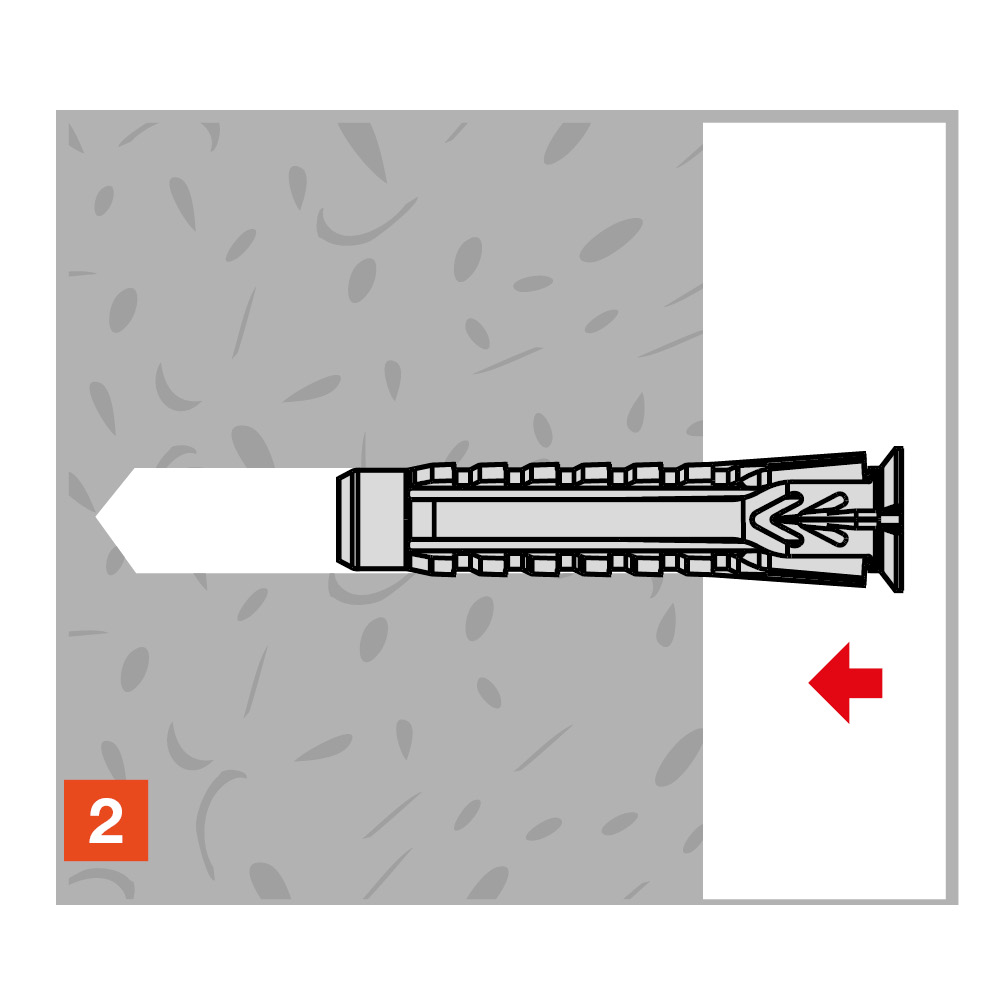

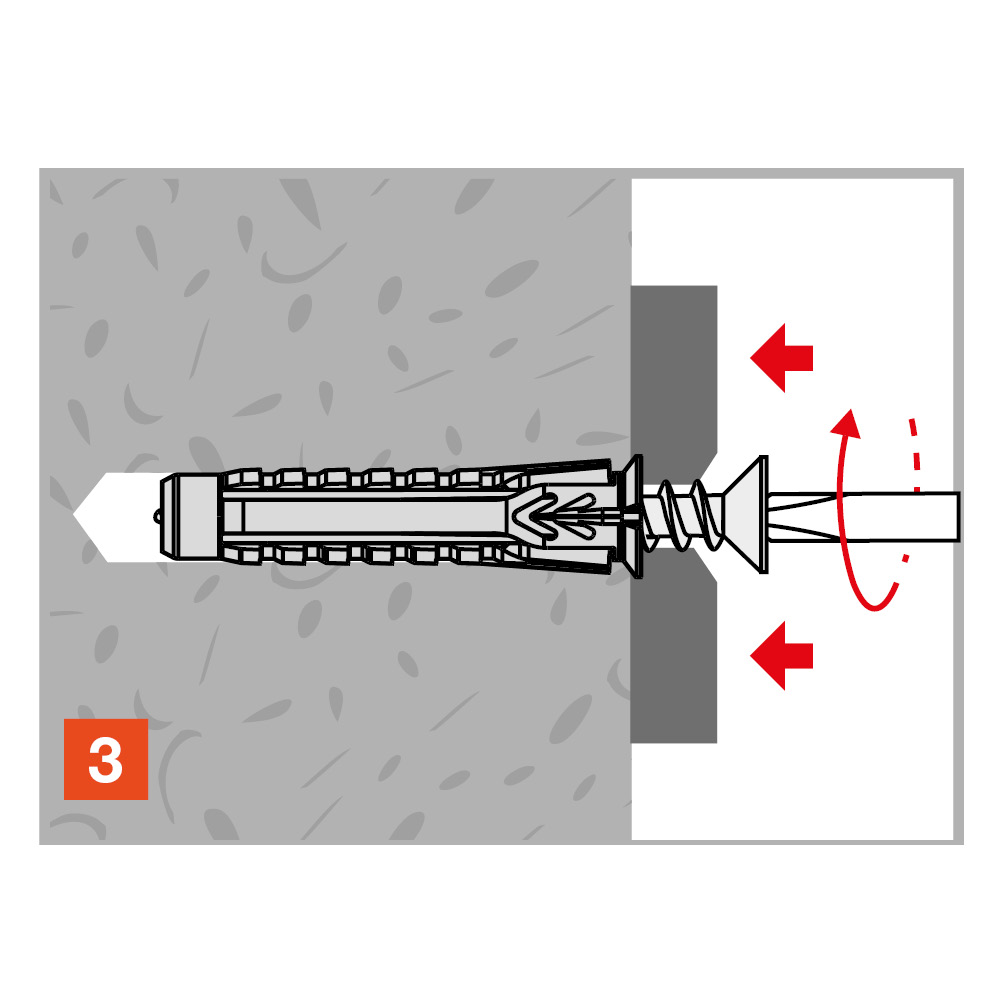

Installatie
