KOL

Sjormiddelen voor houten kisten

KOLLIBRODD is een plaatstalen kramplaatje met tandvormig omtreksprofiel dat gebruikt wordt als sjormiddel voor houten kisten. De tanden zijn naar boven en naar beneden geplooid. Dankzij het profiel van het kramplaatje KOLLIBRODD kunnen de tanden volledig indringen in het hout van laadborden of kisten en de vloeren van rollend materieel.

Gebruiksklasse 2
Gebruiksklasse 2
Elektrolytisch verzinkt staal 20µm
Elektrolytisch verzinkt staal 20µm

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt plaatstaal.

Voordelen

  • Geen verschuiving van de lading tijdens het transport,
  • Het kramplaatje is leverbaar in ronde of rechthoekige uitvoering, afhankelijk van de vorm van de te zekeren lading.

Toepassing

Ondergrond

  • Laadbord,
  • Houten vloer.

Toepassingsgebieden

  • Steun voor kist tijdens vervoer.

Technische gegevens

Belastingtabel

Gebruikstabel per 2 of 4 stuks, afhankelijk van de belastingen
Ladinggewicht
in ton
Gebruikt type KOLLIBRODD
Nr 1 Nr 2 Nr 3
P L P L P L
vanaf 1 t 2 1.0 - - - -
1 tot 1,5 t - - 2 1.4 - -
1,5 tot 2 t 4 2.0 - - 2 1.8
2 tot 3 t - - 4 2.8 - -
3 tot 4 t - - - - 4 3.6

P: aantal KOLLIBRODD
L: zijdelingse belasting in ton opgevangen door volledig ingedreven kramplaatjes KOLLIBROD

Afmetingen

Afmetingen

ReferentieVerbinder afmetingen[mm]Shear connectors capacity
OverigAfmetingen[mm]Verpakking
TypDiameter[mm]Dikte[mm]HoogteDoosKarton
Tanden
Tandhoogte[mm]
KOLC3N°3751.39.1--150
KOLV2N°2621.27.4100100

Installatie

Installatie

Veiligheid

KOLLIBRODD vult klassieke spanriemen aan en maakt de bodem van het laadbord vast aan de vloer zonder gereedschap of nagels. Door het gewicht van de te zekeren lading worden de tanden van het kramplaatje KOLLIBRODD in het hout gedreven. De lading zit stevig vast, zodat u veilig kunt remmen!

Plaasting

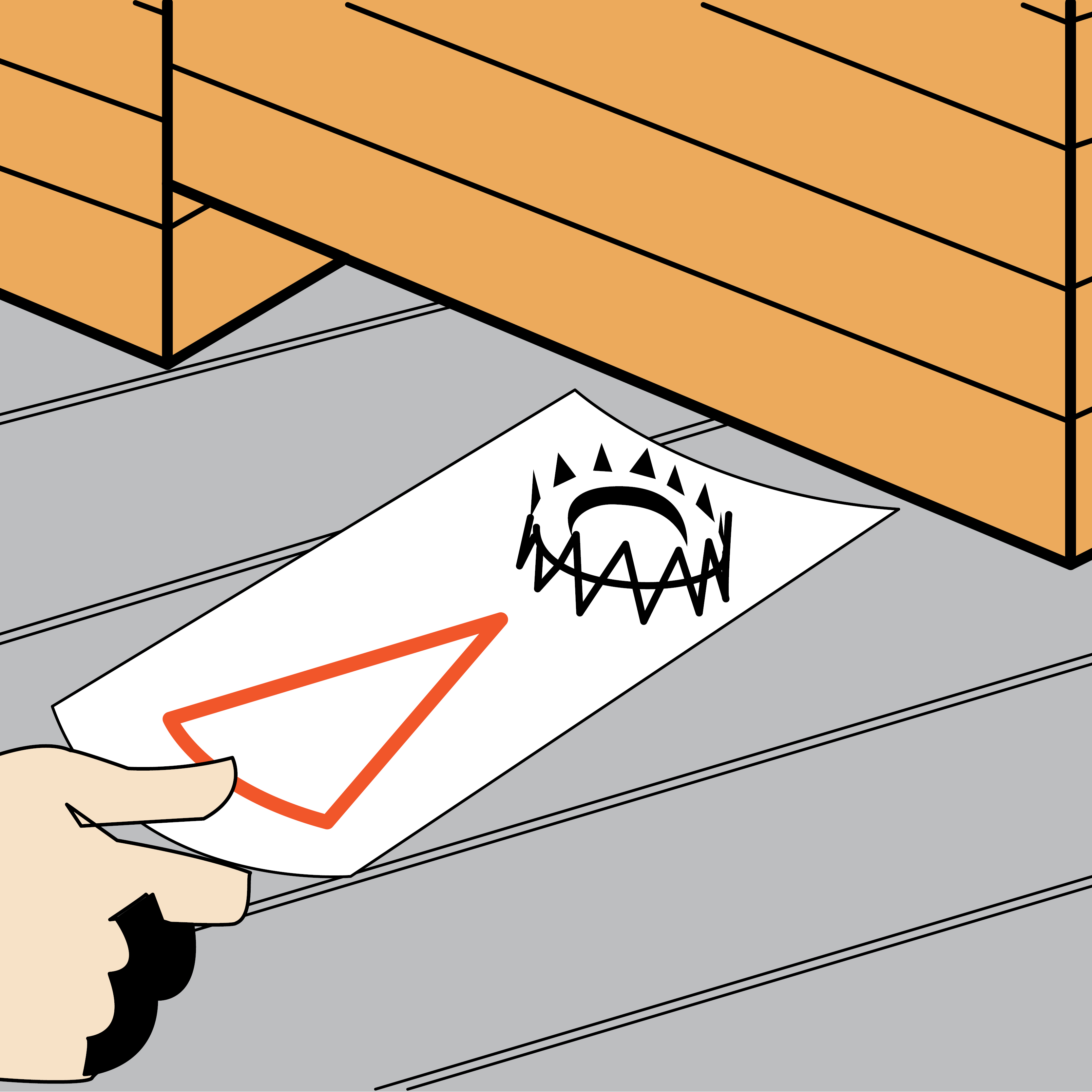

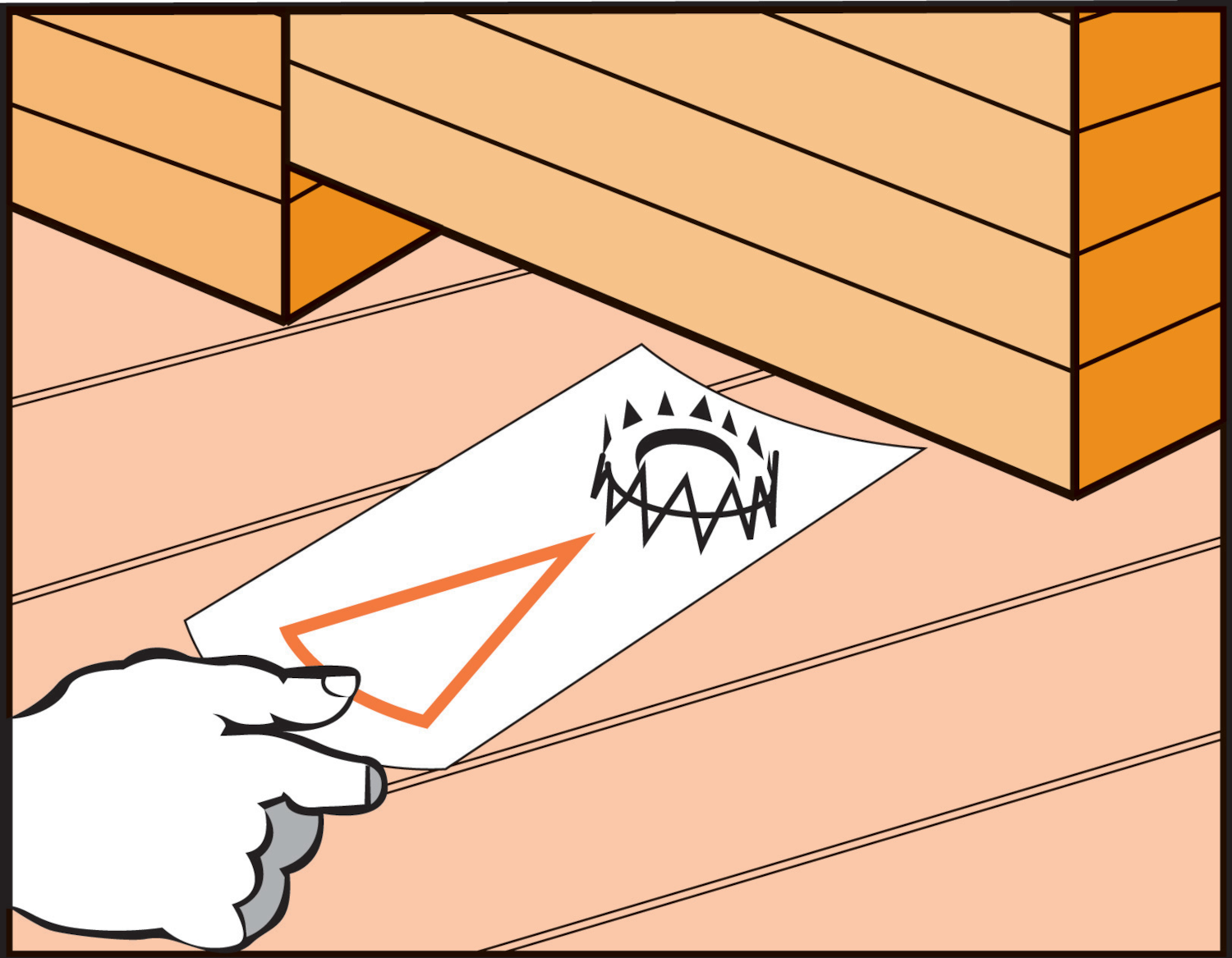

Het kramplaatje KOLLIBRODD is snel en eenvoudig aan te brengen. Plaats het kramplaatje op de vloer waar u de lading wilt opstellen en zet de lading neer.

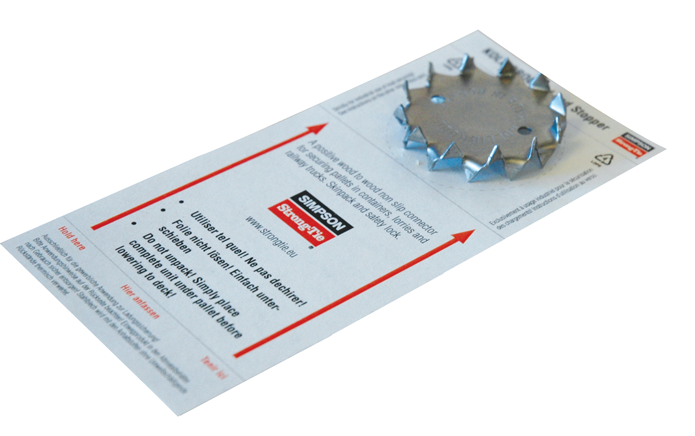

De tanden van het kramplaatje KOLLIBRODD worden door het ladinggewicht in het hout gedreven. Het beste resultaat wordt bereikt wanneer de tanden van het kramplaatje volledig in beide steunstukken zijn gedreven en de afstand tussen de tanden en de rand van de houten kist kleiner is dan 2 cm. Met de op een kaart aangebrachte kramplaatjes KOLLIBRODD kunt u veilig werken zonder uw handen onder de lading te plaatsen.
