WSV

Schroeven voor houtskelet

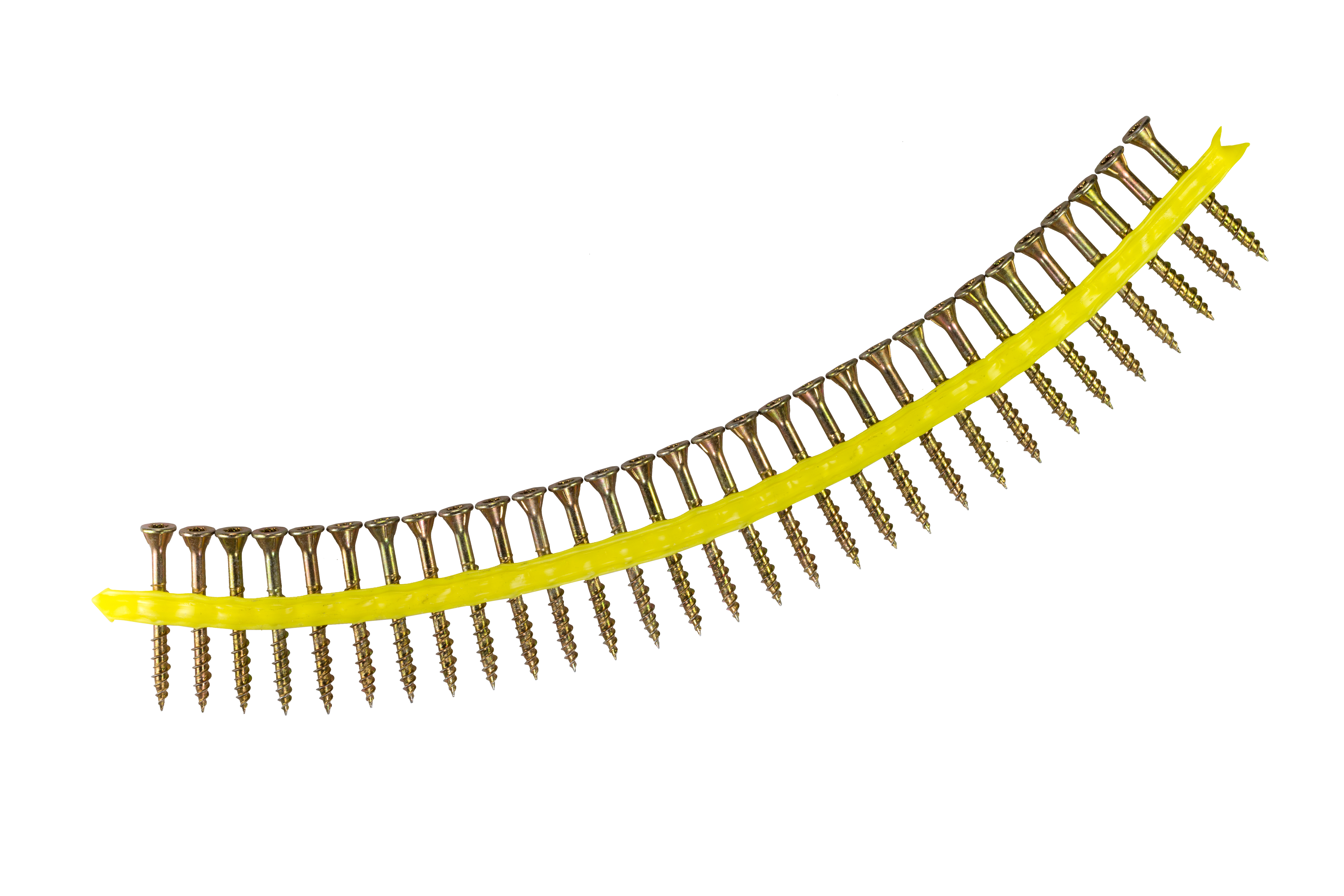

Bandschroeven Quik Drive® WSV met dubbele draad vereenvoudigen de plaatsing van houten vloeren op hout en houtskelet. Door de platverzonken kop met freesribbels wordt het hout niet beschadigd.

CE-Markering
Gebruiksklasse 2
Gele verzinkt
Binner

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Afwerking geel verzinkt.

Voordelen

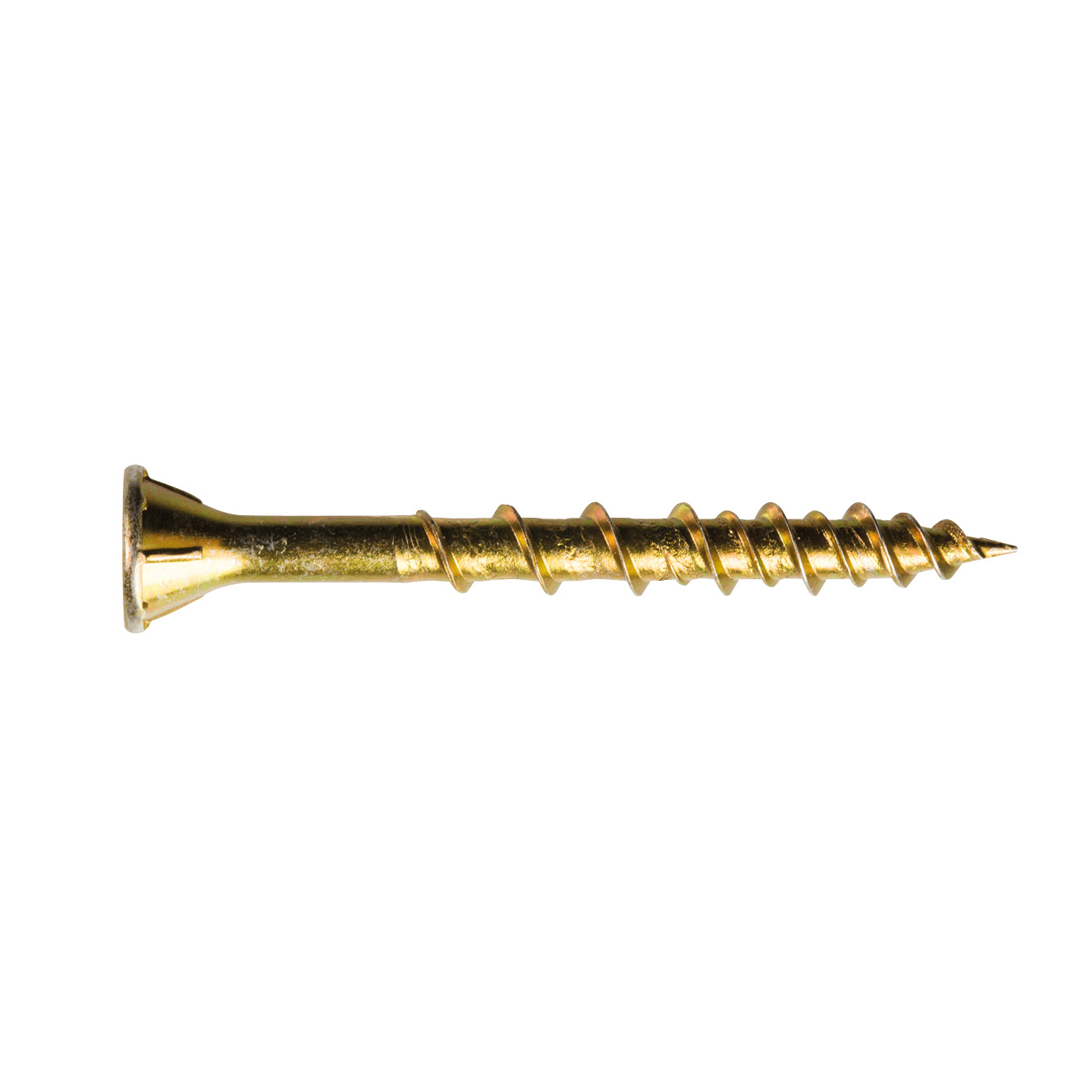

  • Platverzonken kop met freesribbels voor een gemakkelijke indringing van de kop in de ondergrond,
  • Spitse punt voor een goede indringing zelfs zonder voorboren,

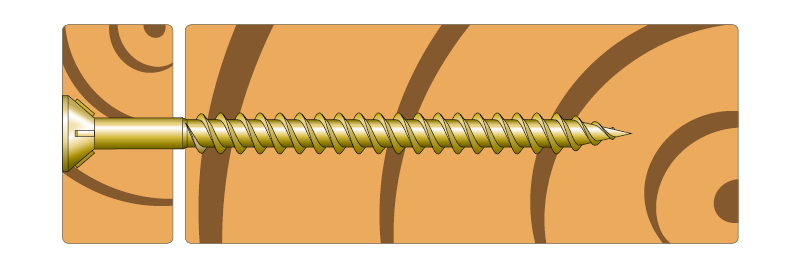

  • Deeldraadse schacht geschikt voor hout-op-houtbevestigingen,
  • Belastingwaarden op hout (afschuifsterkte en uittreksterkte),
  • CE-markering overeenkomstig EN 14592,
  • Dubbele schroefdraad voor een 30% snellere indringing,
  • Torxkop : breuksterkte,

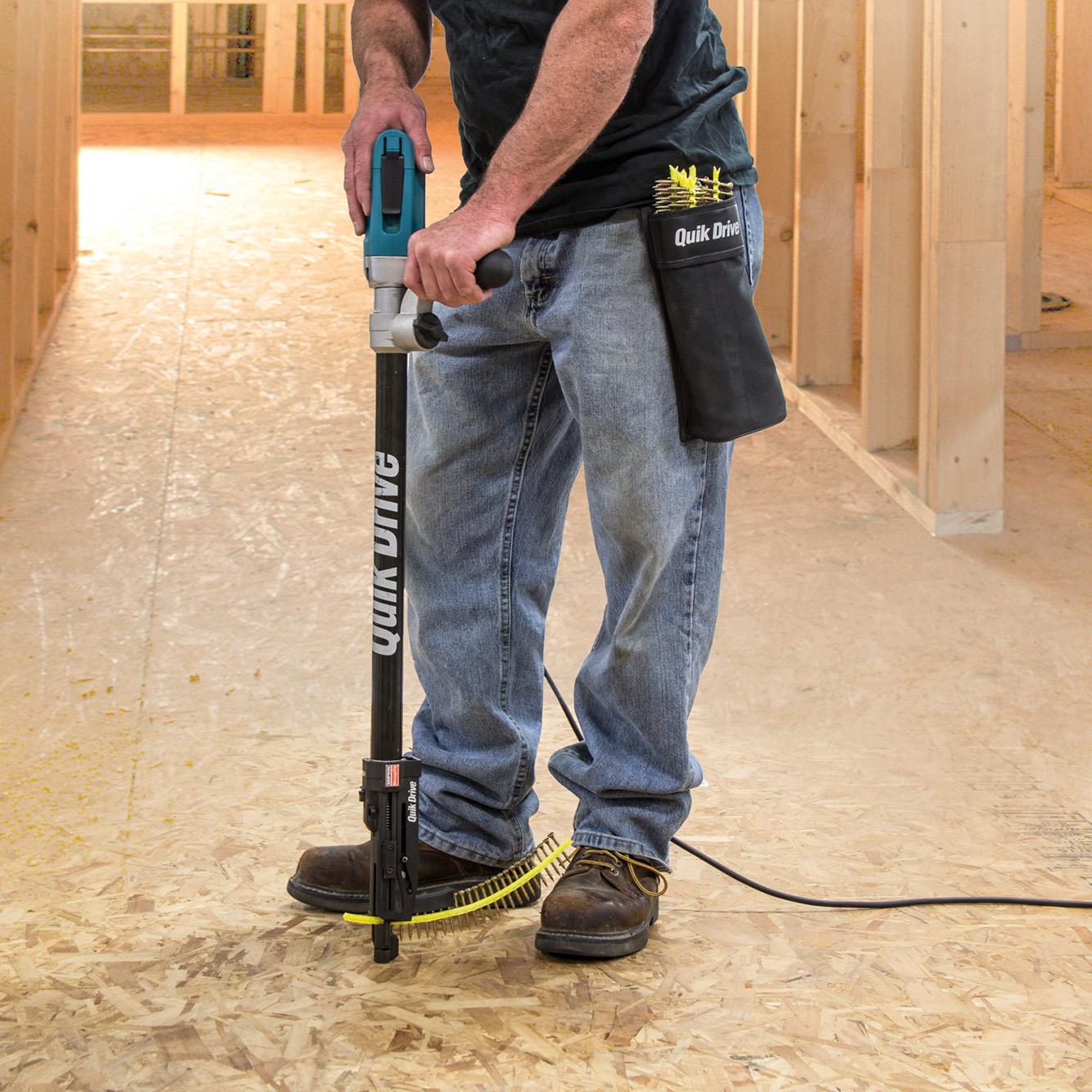

  • De draadloze bevestigingskit Quik Drive® QDDWDCF622, gecombineerd met het gereedschap Quik Drive® QDPRO76SKE, zijn speciaal ontwikkeld om eenvoudig schroeven in hout te installeren.

Toepassing

Ondergrond

  • Massief hout, composiethout, gelijmd gelamineerd hout,
  • Houtskelet.

Toepassingsgebieden

  • Houten vloeren op houtskelet.

Technische gegevens

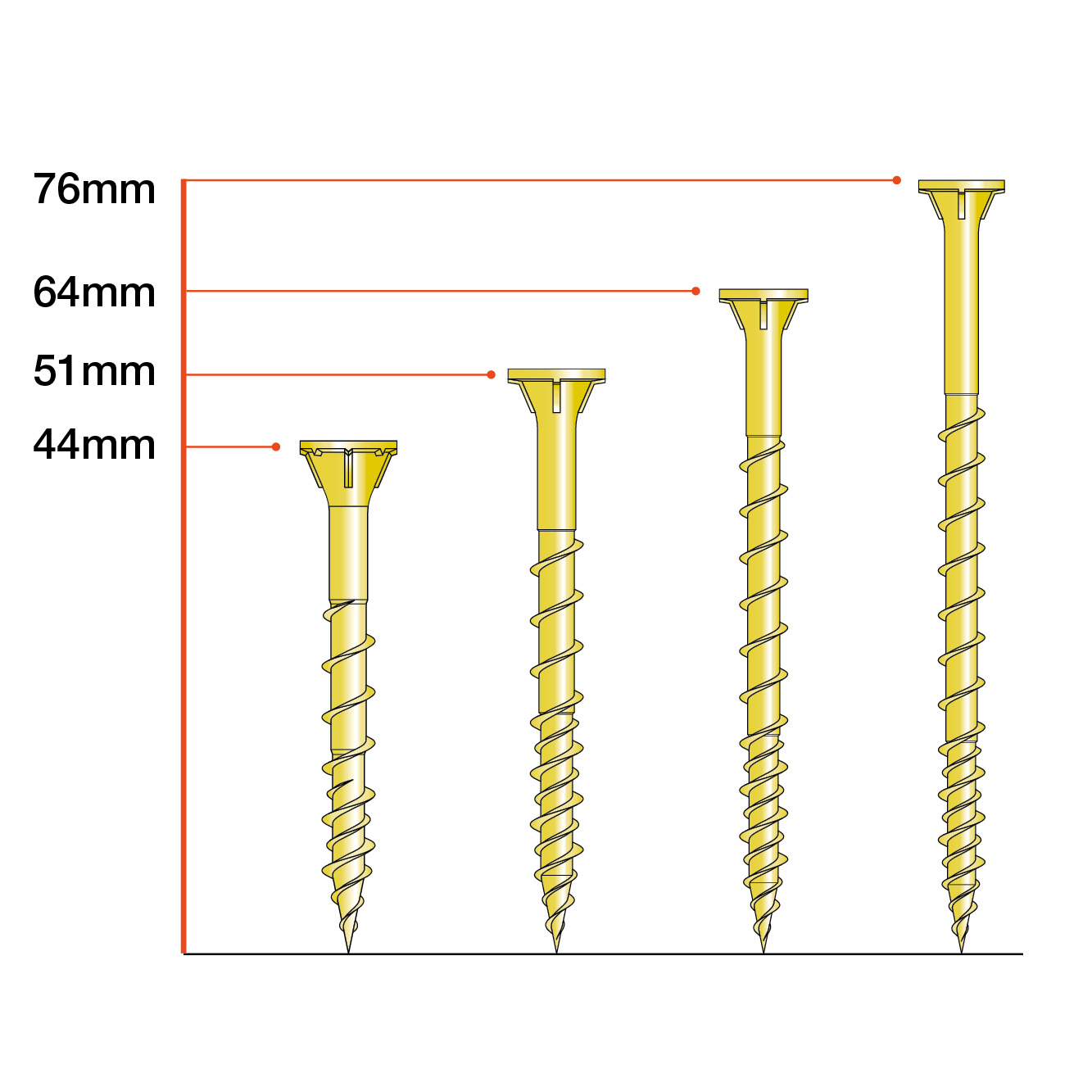

Afmetingen

Dimensions

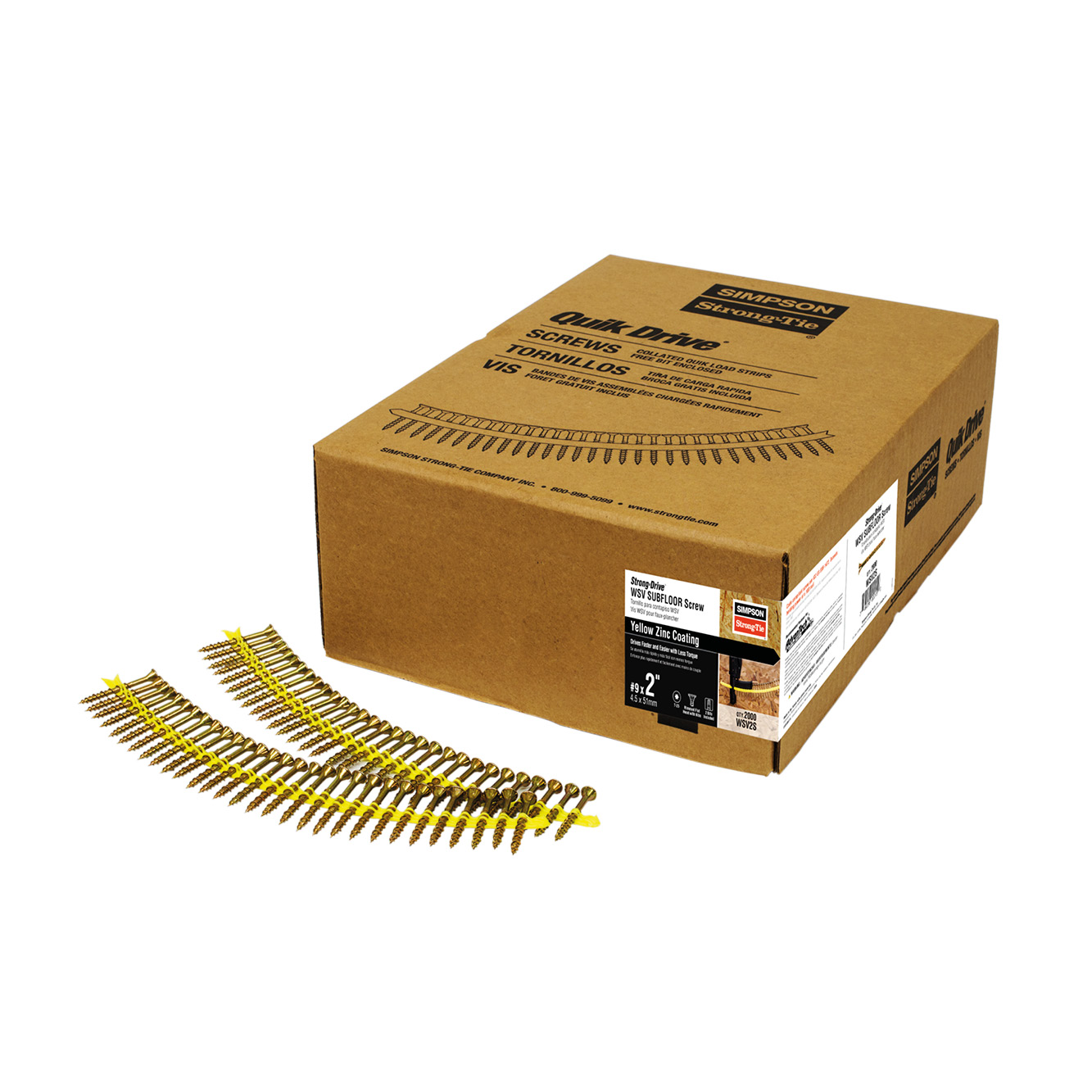

Referentie Fastener dimensions [mm] Qty per Strip Qty per Box Recommended RPM Quik Drive Attachment
l d dh lg
WSV44E444.68.5313020002500-4500QDPRO64E / QDPRO76SKE
WSV51E518.5373020002500-4500QDPRO64E / QDPRO76SKE
WSV64E648.5503015002500QDPRO64E / QDPRO76SKE
WSV76E768.5553010002500QDPRO76SKE / QD76KE

Karakteristieke producteigenschappen

Referentie Karakteristiek vloeimoment - My,k [Nm] Karakteristieke uittreksterkte - fax,k,90° [N/mm²] Karakteristieke kopdoortrekwaarde - fhead,k [N/mm²] Karakteristieke treksterkte- ftens,k [kN] Karakteristieke torsiesterkte - ftor,k [Nm] Torsonial ratio
WSV44E3.514.731.38.25.9≥ 1,5
WSV51E3.514.731.38.25.9≥ 1,5
WSV64E3.514.731.38.25.9≥ 1,5
WSV76E3.514.731.38.25.9≥ 1,5

Karakteristieke waarden - Paneel/Hout

Referentie Paneel (OSB, spaanplaat ρk≥380 kg/m3) / hout C24 in functie van de dikte van het paneel tp
13 [mm] 15 [mm] 18 [mm] 22 [mm] 25 [mm]
Rax.k.13 [kN] Rv.0.k.13 [kN] Rv.90.k.13 [kN] Rax.k.15 [kN] Rv.0.k.15 [kN] Rv.90.k.15 [kN] Rax.k.18 [kN] Rv.0.k.18 [kN] Rv.90.k.18 [kN] Rax.k.22 [kN] Rv.0.k.22 [kN] Rv.90.k.22 [kN] Rax.k.25 [kN] Rv.0.k.25 [kN] Rv.90.k.25 [kN]
WSV44E2.031.271.27-0.830.83-0.930.93-0.930.93-0.850.85
WSV51E2.421.371.372.421.431.432.231.491.49-11-1.011.01
WSV64E2.421.371.372.421.431.432.421.531.532.421.611.61-1.011.01
WSV76E2.421.371.372.421.431.432.421.531.532.421.611.612.421.611.61

Karakteristieke waarden - Fineerhout/Hout

Referentie Fineerhout (ρk≥490 kg/m3) / hout C24 in functie van de dikte van het paneel tp
10 [mm] 15 [mm] 18 [mm] 22 [mm] 25 [mm] 30 [mm]
Rax.k.10 [kN] Rv.0.k.10 [kN] Rv.90.k.10 [kN] Rax.k.15 [kN] Rv.0.k.15 [kN] Rv.90.k.15 [kN] Rax.k.18 [kN] Rv.0.k.18 [kN] Rv.90.k.18 [kN] Rax.k.22 [kN] Rv.0.k.22 [kN] Rv.90.k.22 [kN] Rax.k.25 [kN] Rv.0.k.25 [kN] Rv.90.k.25 [kN] Rax.k.30 [kN] Rv.0.k.30 [kN] Rv.90.k.30 [kN]
WSV44E2.031.221.22-0.840.84-0.940.94-0.930.93-0.850.85---
WSV51E2.51.271.27-0.840.84-0.940.94-11-11-0.90.9
WSV64E2.961.271.272.961.581.582.961.681.68-11-11-11
WSV76E2.961.271.272.961.581.582.961.681.682.961.741.742.961.741.742.961.741.74

Certificering

Prestatieverklaring: DoP
