WSC

Schroeven voor houtskelet

Bandschroeven Quik Drive® WSC met enkele draad vereenvoudigen de plaatsing van houten vloeren op hout alsmede houttoepassingen (OSB-vloeren, OSB-platen, spaanplaten op stijlen). Door de platverzonken kop met freesribbels wordt het hout niet beschadigd.

Technisch gegevensblad

CE-Markering

Gebruiksklasse 1

Gele verzinkt

Binner

Product Details

Afbeeldingen

Kenmerken

Materiaal

Afwerking geel verzinkt.

Voordelen

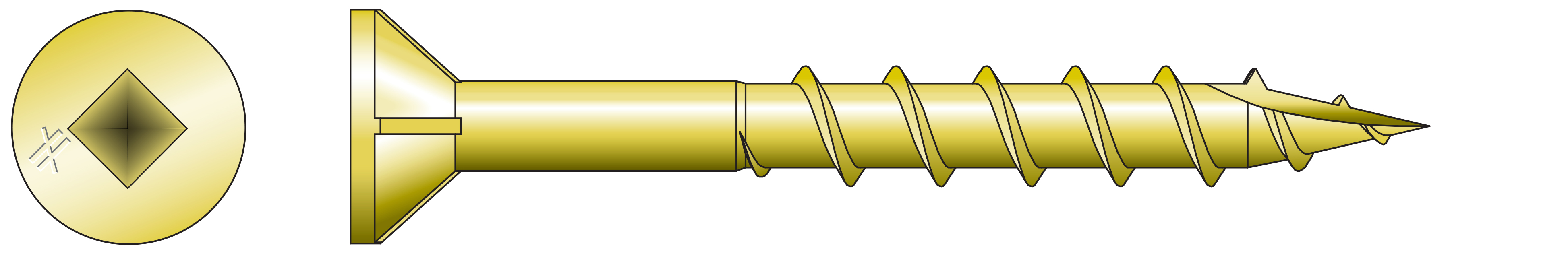

Platverzonken kop met freesribbels voor een gemakkelijke indringing van de kop in de ondergrond,
Spitse punt voor een goede indringing zelfs zonder voorboren,
Deeldraadse schacht geschikt voor hout-op-houtbevestigingen,
Belastingwaarden op staal en hout (afschuifsterkte en uittreksterkte),
CE-markering overeenkomstig EN 14592.

Toepassing

Ondergrond

Massief hout, composiethout, gelijmd gelamineerd hout,
Houtskelet.

Toepassingsgebieden

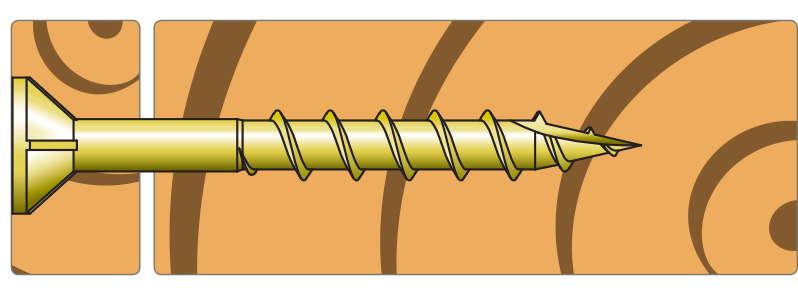

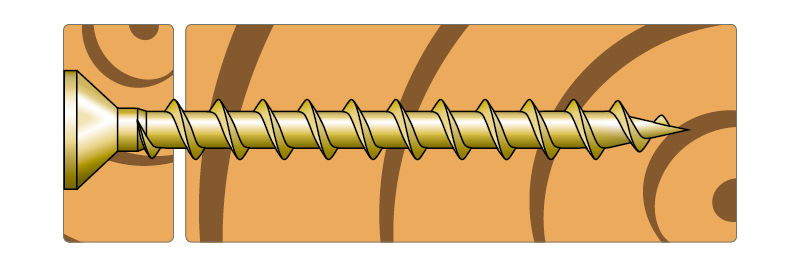

Houten vloeren op houtskelet.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Kopbreedte [mm]	Diameter [mm]	Schroeflengte [mm]	Aant. schroeven/band	Aant. schroeven/doos	Max. nullasttoerental ontkoppelbare schroef-boormachine [tr/min]	Max. nullasttoerental [U/Min.]	Compatibele gereedschappen
WSC32E	8.5	4.3	32	30	-	-	-	QDPRO51E / QD76KE
WSC38E	8.5	4.3	38	30	2500	2500 - 4500	2500 - 4500	QDPRO51E / QD76KE / QDPRO64E

WSC38E : zonder nerf onder de kop en zonder spitse punten

Product Dimensions UK

Referentie	Fastener dimensions [mm]				Qty per Strip	Qty per Box	Recommended RPM	Quik Drive Attachment	Quik Drive Attachment - DE
Referentie	d_h	d	l	l_g	Qty per Strip	Qty per Box	Recommended RPM	Quik Drive Attachment	Quik Drive Attachment - DE
WSC32E	8.5	4.3	32	22	30	2500	2500 - 4000	QDPRO51E / QD76KE	QDPRO51E / QDPRO64E / QD76KE / QDPRORFE
WSC38E	8.5	4.3	38	25	30	2000	2500 - 4000	QDPRO51E / QD76KE	QDPRO51E / QDPRO64E / QD76KE / QDPRORFE

Performance Values

Referentie	Connection detail - DE	Pullout		Pull Through		Shear
Referentie	Connection detail - DE	F_ax,Rk [kN]	min. depth [mm]	F_head,Rk [kN]	Min Headside Material Thickness [mm]	F_lat,Rk [kN]	Members - DE
WSC32E	Holz an Holz	1.15	22	0.7	25	0.35	16 mm Holz an ≥ 16 mm Holz
WSC38E	Holz an Holz	1.35	26	0.7	25	0.45	19 mm Holz an ≥ 19 mm Holz

All wood C24 grade
All steel in strength class S275

Mechanische eigenschappen

Referentie	Karakteristiek vloeimoment [My,k] [kNmm]	Karakteristieke uittrekwaarde [fax,k] [N/mm²]	Karakteristieke kopdoortrekwaarde [fhead,k] [N/mm²]	Karakteristieke treksterkte [ftens,k] [kN]	Karakteristieke torsieweerstand [ftor,k] [Nm]
WSC32E	3.6	11.5	8.1	7	5.1
WSC38E	3.6	11.5	8.1	7	5.1
