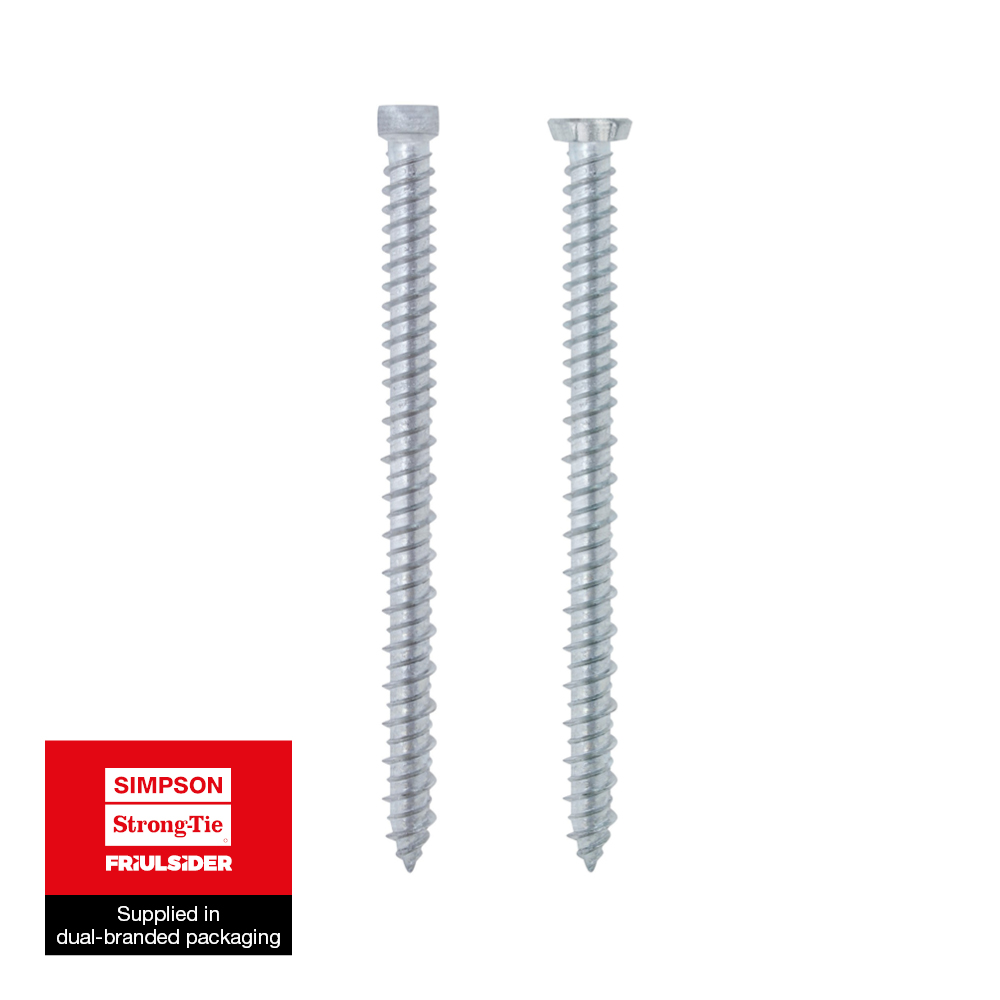

VF
Schroef voor beton en metselwerk
De VF-betonschroef is een direct en snel bevestigingssysteem voor lichte elementen, zoals venster- en deurramen, op volle of holle ondergronden.
CE-Markering
Gebruiksklasse 2
Binner
Elektrolytisch verzinkt staal
Product Details
Afbeeldingen
Kenmerken

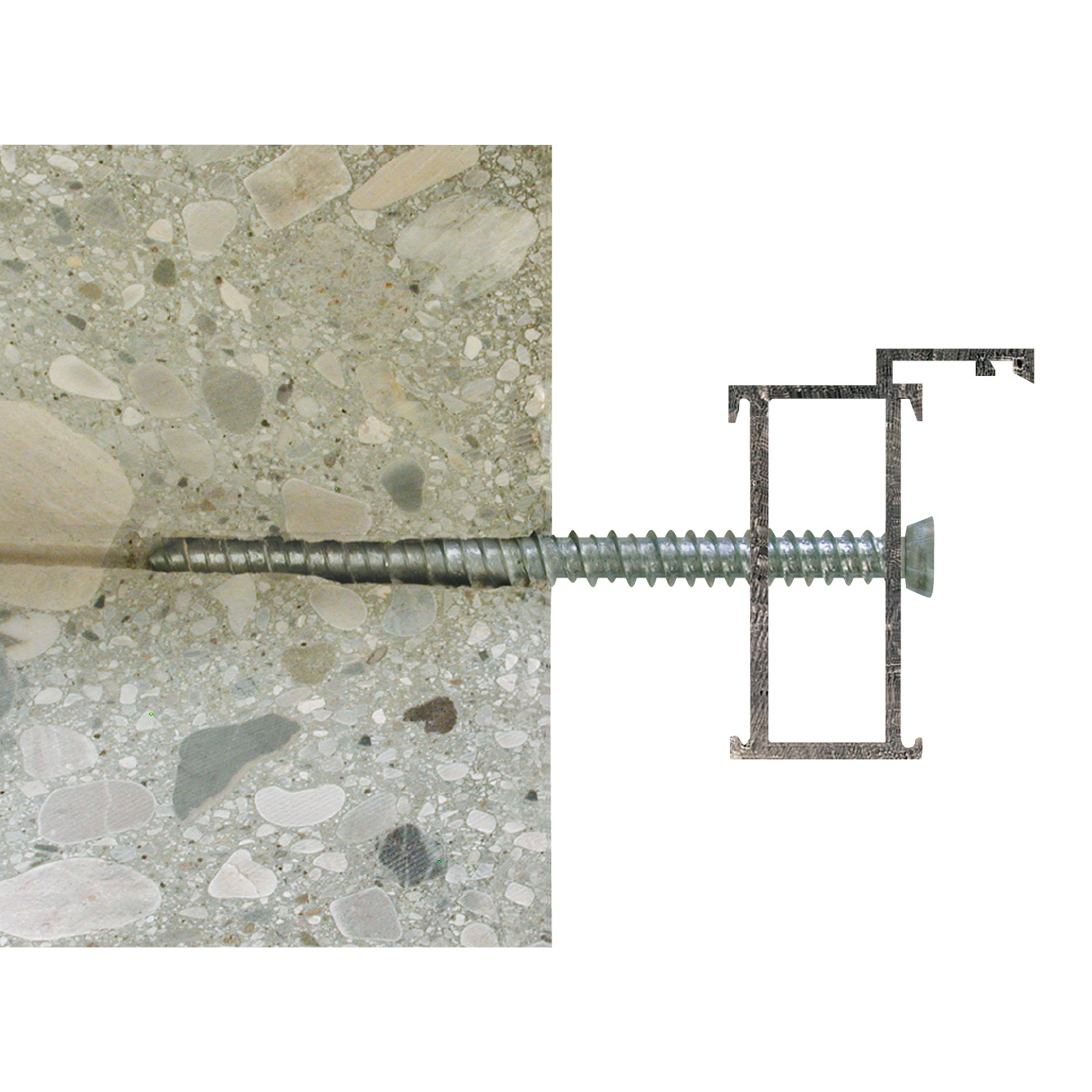

Toepassing
Technische gegevens
Product Dimension - Countersunk Head Screw
Afmetingen
| Referentie | Metallic fixings dimensions | Montagegegevens | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Afmetingen[mm] | Title | Overig | Montagegegevens | Spacing and edge distances | ||||||||
| Dimensions [dxLv][mm] | Head diameter [s][mm] | Bit | Boorgat-Ø[mm] | Maximum diameter te bevestigen bouwdeel[mm] | tfᵢₓ[mm] | Verpakking [pcs][pcs] | Qty per outer box | Nominal embedment depth [hₙₒₘ][mm] | Min. hole depth [h₁>][mm] | Minimale hartafstand (beton)[mm] | ||
| 19419B0706000 | Ø7,5x60 | 11.5 | T-30 | VF | 6 | 6.2 | 30 | 100.0 | 800 | 30 | 40 | 60 |
| 19419B0708000 | Ø7,5x80 | 11.5 | T-30 | VF | 6 | 6.2 | 50 | 100.0 | 800 | 30 | 40 | 60 |
| 19419B0709000 | Ø7,5x90 | 11.5 | T-30 | VF | 6 | 6.2 | 60 | 100.0 | 800 | 30 | 40 | 60 |
| 19419B0710000 | Ø7,5x100 | 11.5 | T-30 | VF | 6 | 6.2 | 70 | 100.0 | 800 | 30 | 40 | 60 |
| 19419B0712000 | Ø7,5x120 | 11.5 | T-30 | VF | 6 | 6.2 | 90 | 100.0 | 600 | 30 | 40 | 60 |
| 19419B0715000 | Ø7,5x150 | 11.5 | T-30 | VF | 6 | 6.2 | 120 | 100.0 | 600 | 30 | 40 | 60 |
| 19419B0718000 | Ø7,5x180 | 11.5 | T-30 | VF | 6 | 6.2 | 150 | 100.0 | 400 | 30 | 40 | 60 |
(1) Max fixing thickness refers to installation on concrete
* Size not covered by CE certification

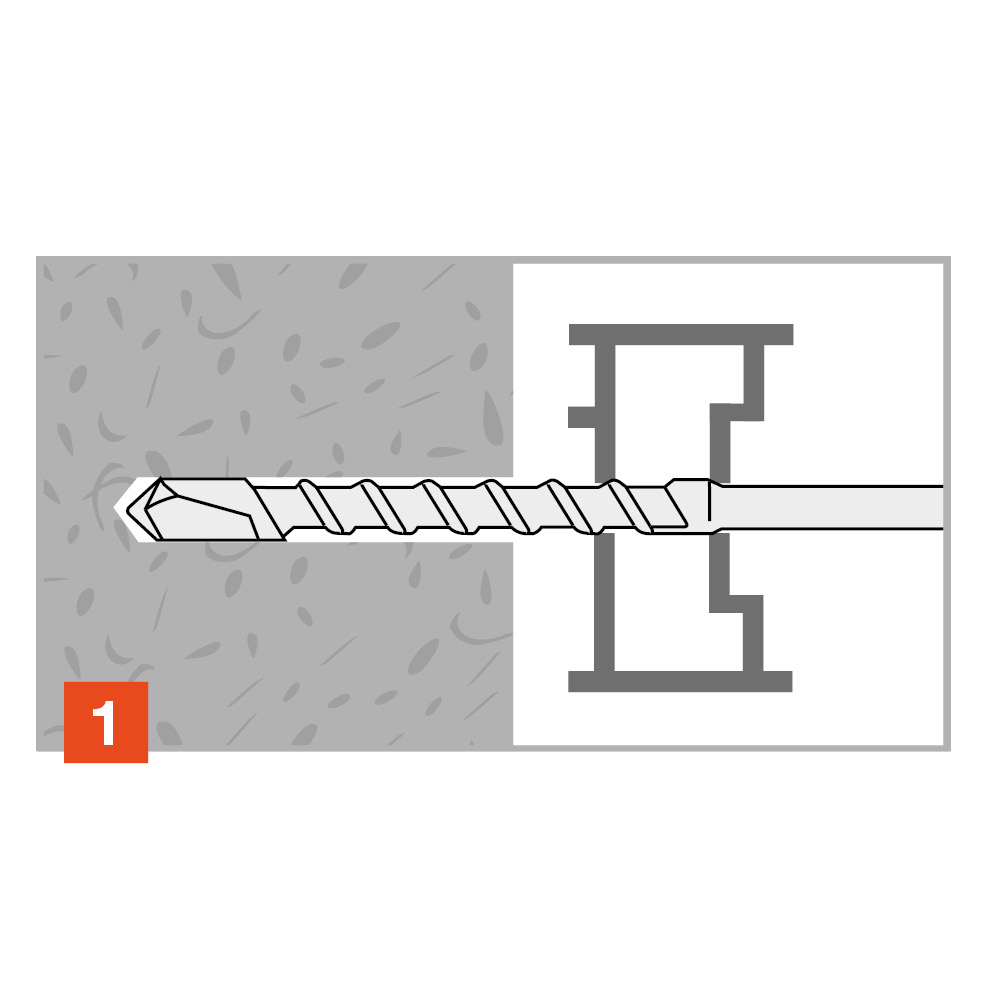

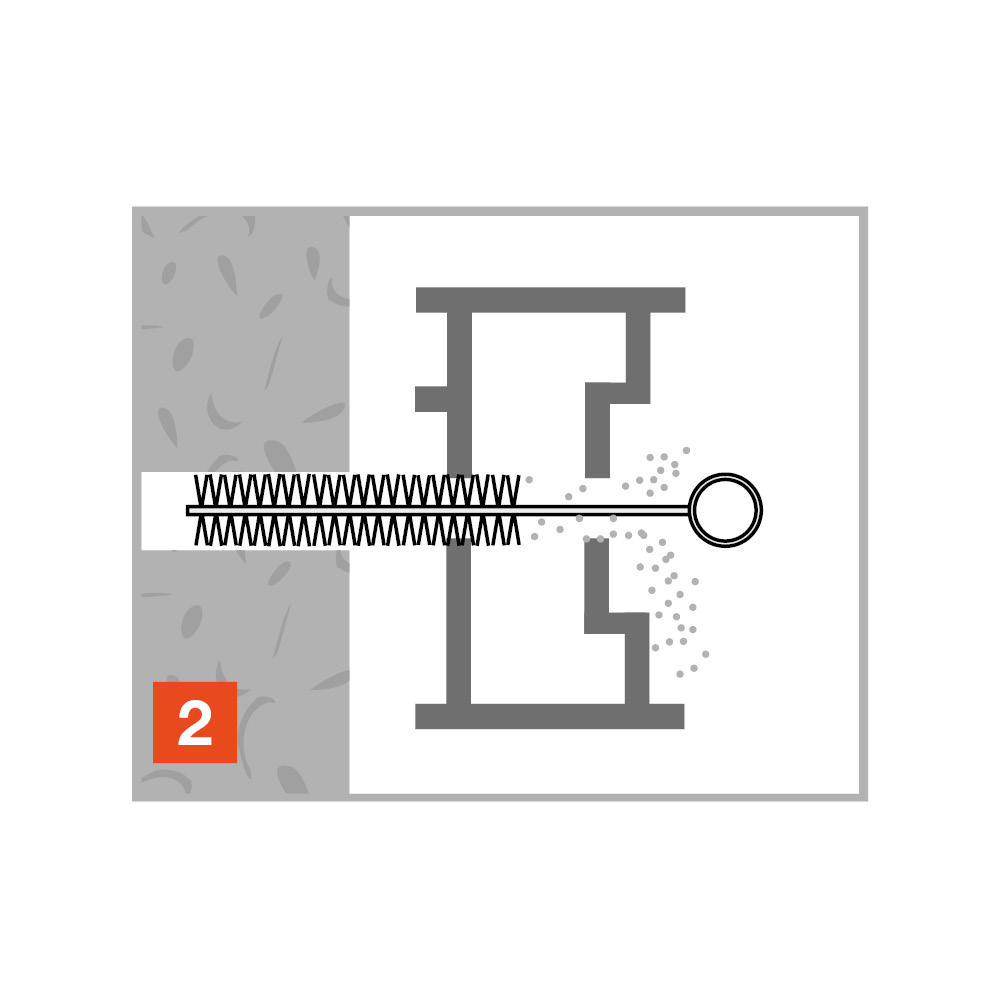

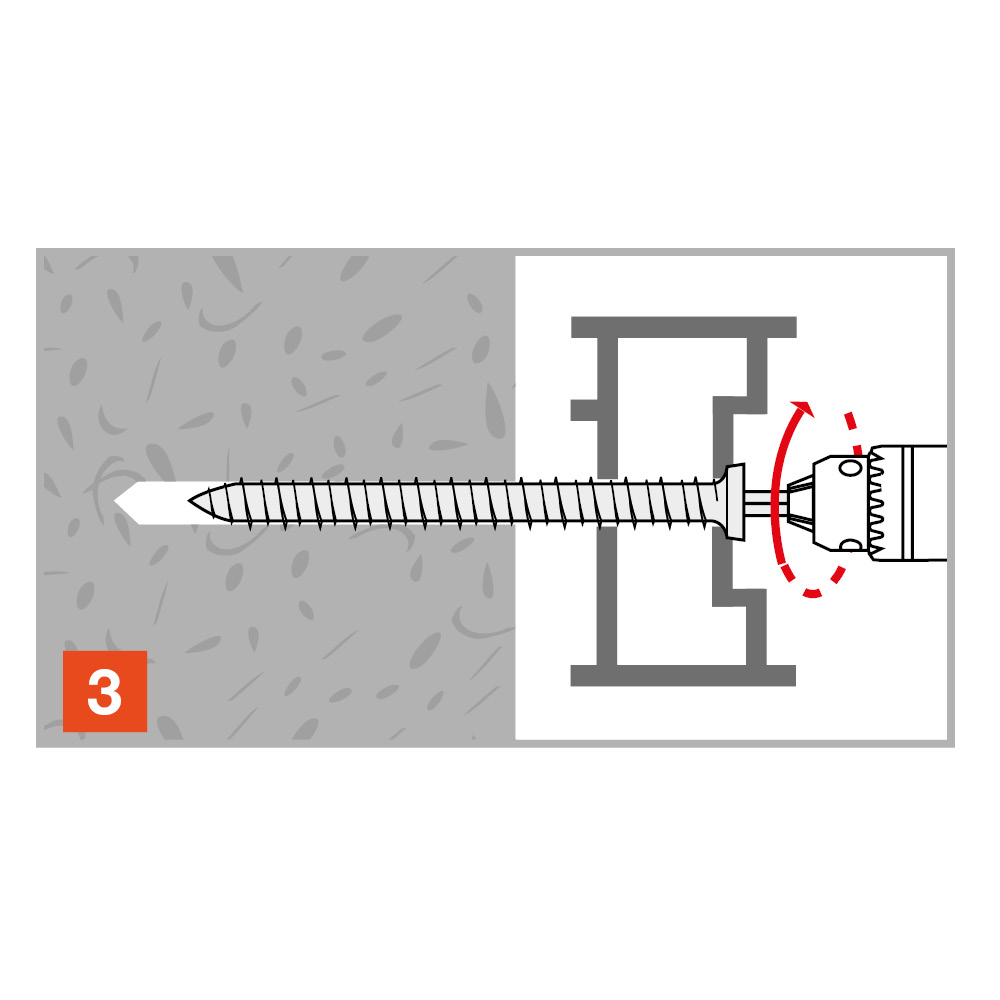

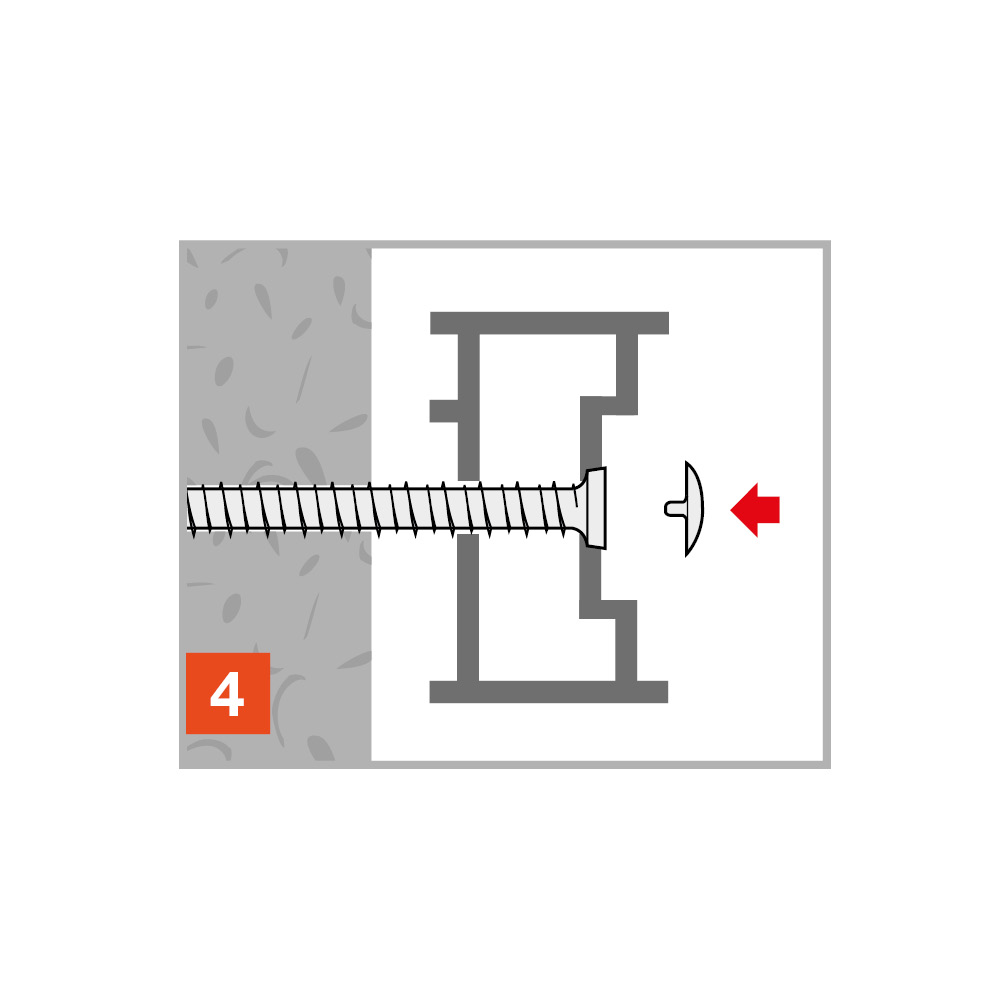

Installatie
Installatie
