BGI Bevestigingen van isolatiemateriaal en gevelbekleding

SWRS

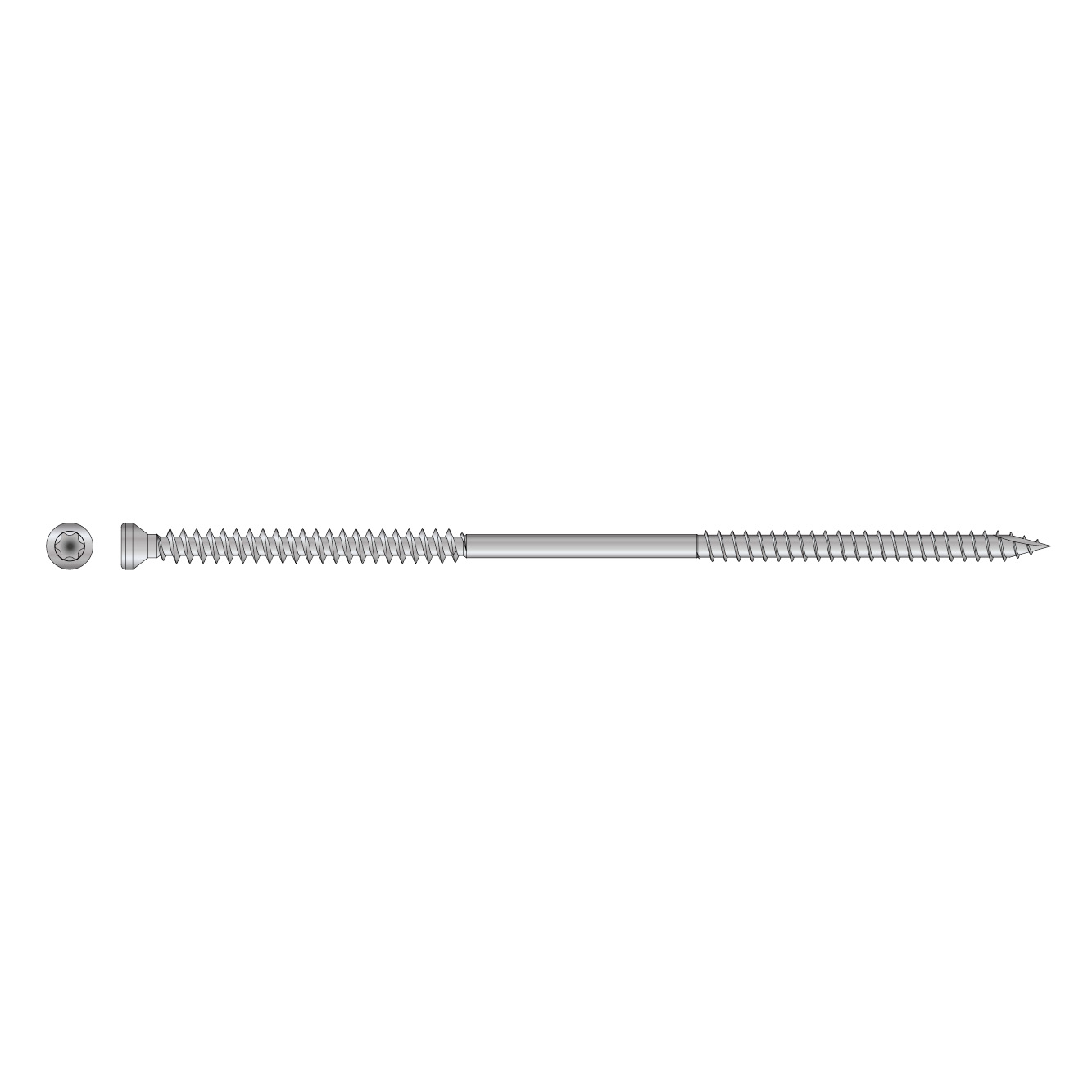

Sarkingschroef met cilindervormige kop en dubbele schroefdraad

De schroef SWRS met cilindervormige kop en dubbele schroefdraad is bedoeld voor het bevestigen van buitenisolatiecomplex op daken of gevels met behulp van de sarkingtechniek.

Technisch gegevensblad

CE-Markering

Nieuw

Elektrolytisch verzinkt staal

Gebruiksklasse 2

Product Details

Afbeeldingen

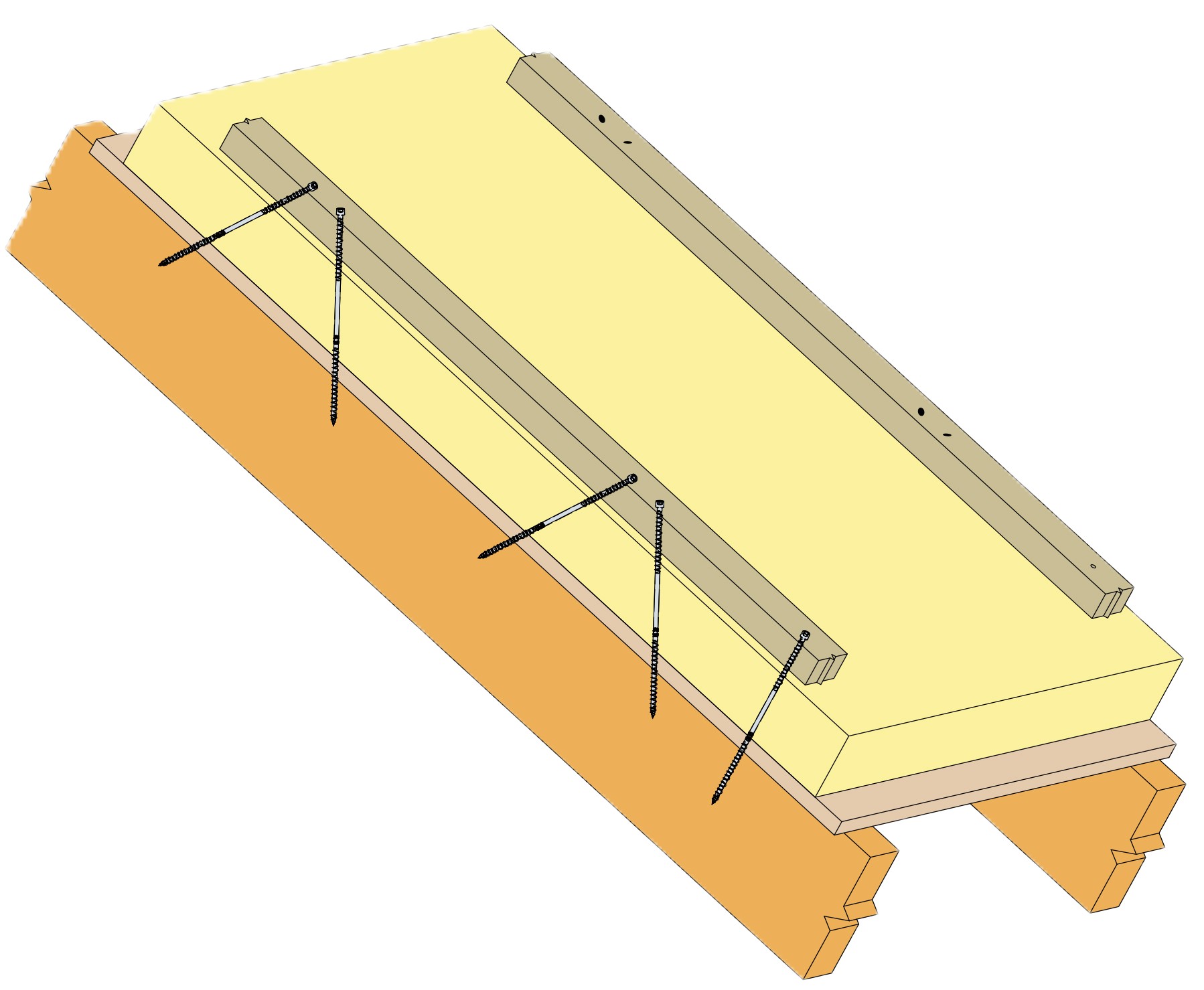

F_ESCRT2R_InstDtl_Ill_Instld_Sarking_EU_FR_CN_Step1

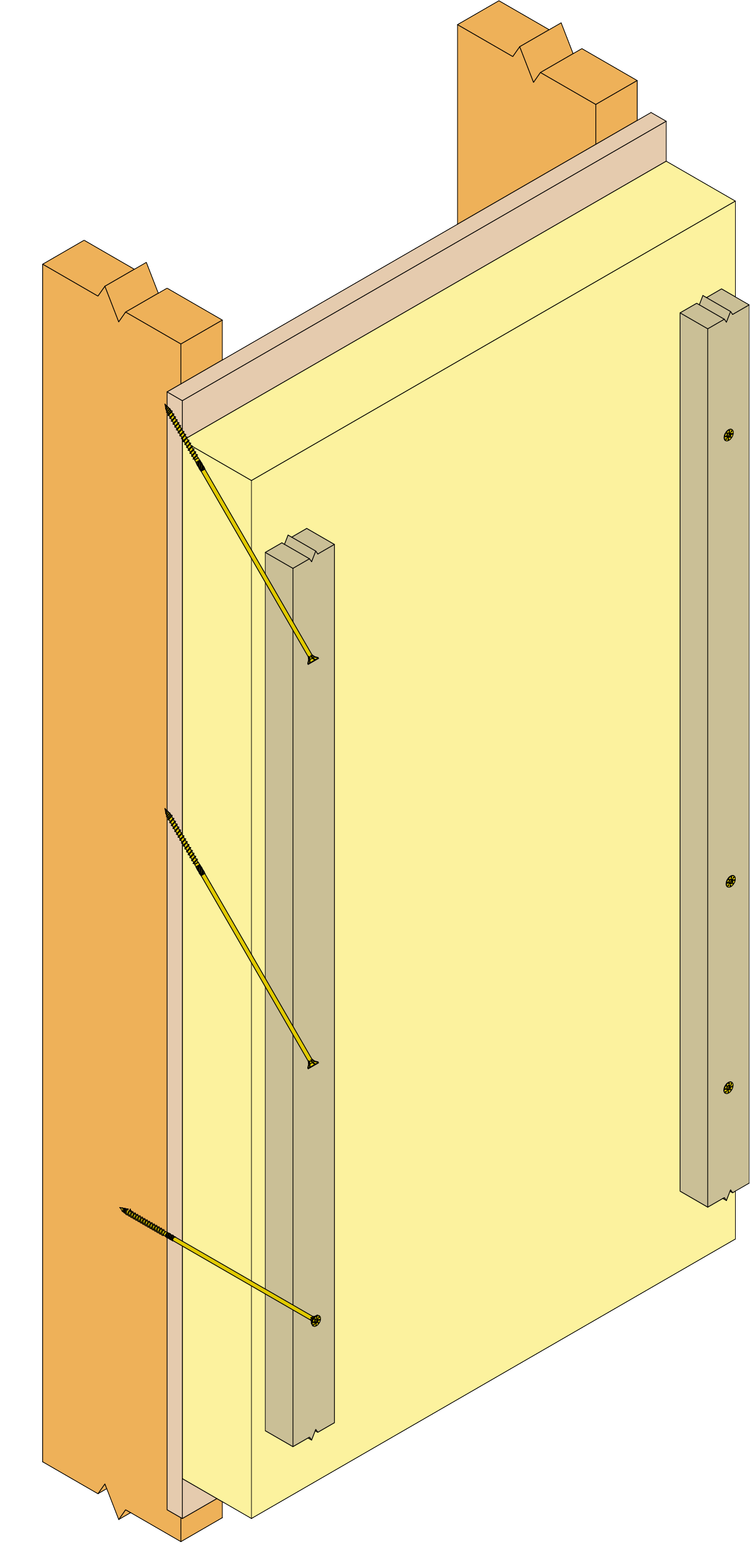

F_ESCR_InstDtl_Ill_Instld_Sarking_EU_FR_CN_Step1

Kenmerken

Materiaal

Staal met Supracoat 2C-coating

Voordelen

CE-gemarkeerd
Voorboren niet nodig

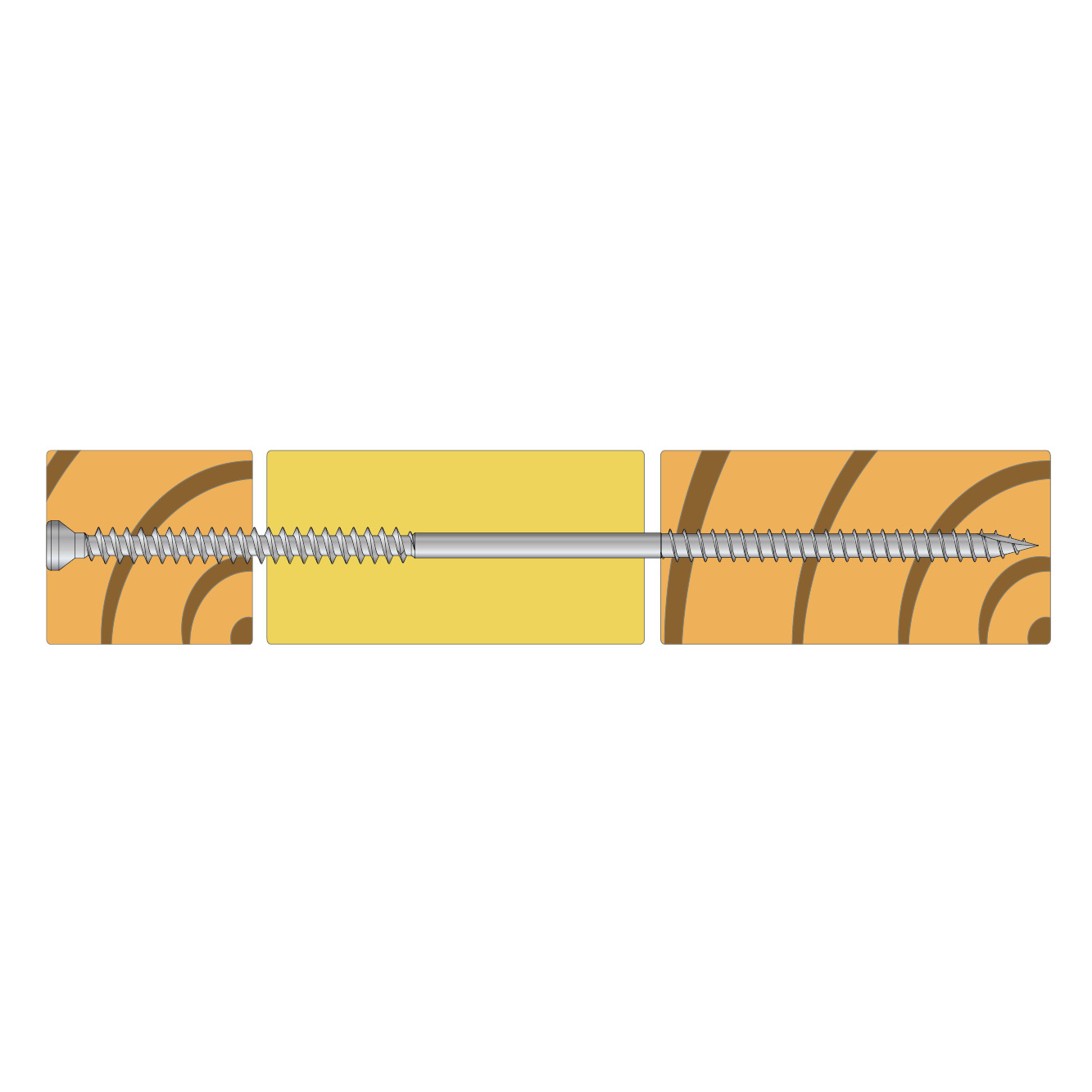

Middelste deel zonder schroefdraad: om het perforeren van de isolatie en het membraan tijdens het schroeven te beperken,
De schroefdraad onder de kop brengt de kracht van de tengellat op de schroef over.
Kleine cilindervormige kop om het splijten van het hout te voorkomen, die gelijk met de tengellat kan worden bevestigd.

Toepassing

Toepassingsgebieden

Bevestiging van een dak- of gevelsteunlat op een houten ondergrond, direct door de buitenisolatie heen.
Kan worden gebruikt met stijve, halfstijve of soepele isolatie.

Ondergrond

Houten

Technische gegevens

Afmetingen

Referentie	Afmetingen bevestigingen[mm]
	Artikelcode	Afmetingen[mm]								Overig

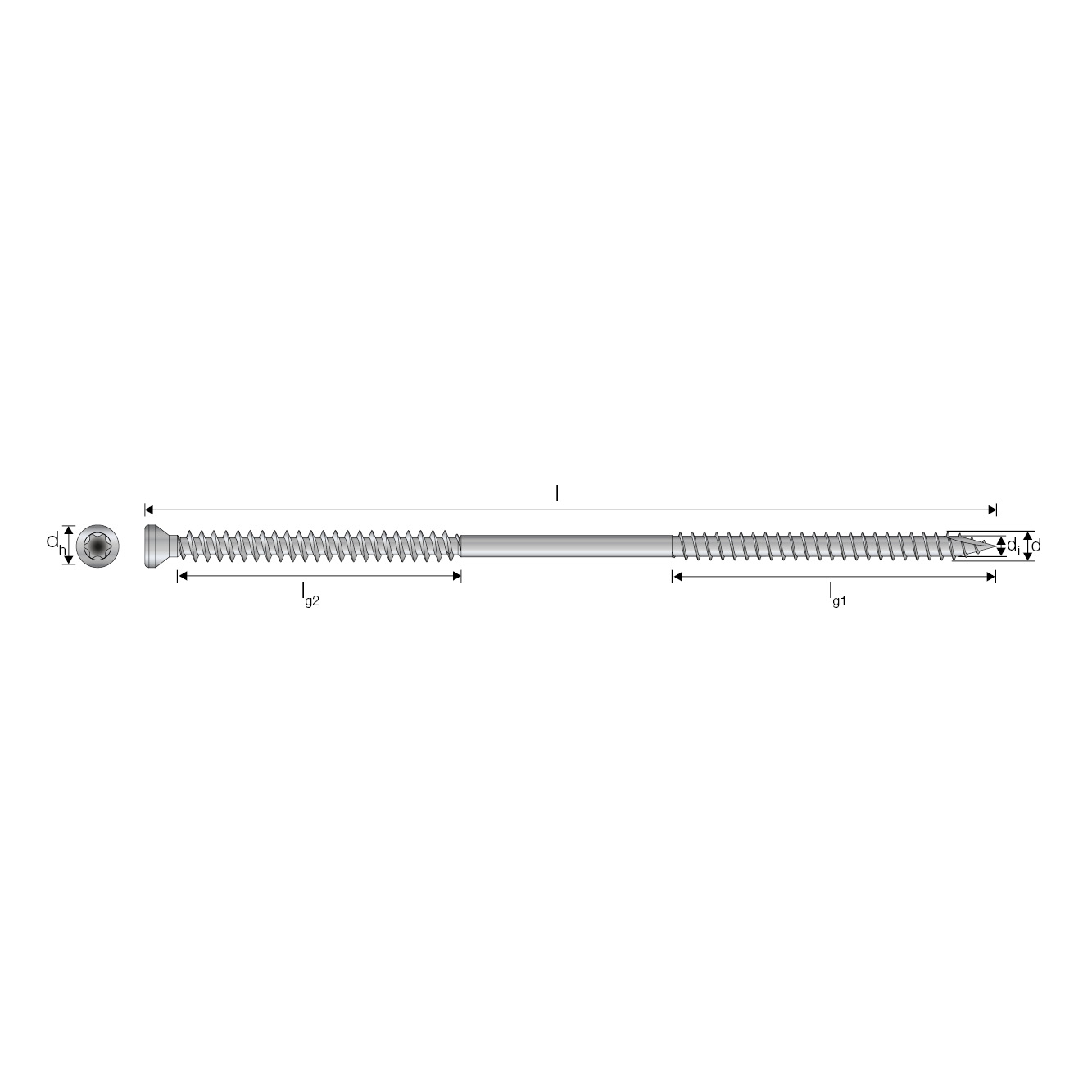

	Artikelcode	d[mm]	l[mm]	dₕ[mm]	Head Diameter[mm]	d1 (point)[mm]	lg1[mm]	lg2[mm]	Bit[mm]	Aantal per doos	Gewicht[kg]
SWRS7.0X210	77924	7	210	10.5	4.2	5	70	80	T-40	50.0	0.039
SWRS7.0X230	77925	7	230	10.5	4.2	5	70	80	T-40	50.0	0.042
SWRS7.0X250	77926	7	250	10.5	4.2	5	70	80	T-40	50.0	0.046
SWRS7.0X270	77927	7	270	10.5	4.2	5	70	80	T-40	50.0	0.049
SWRS7.0X300	77928	7	300	10.5	4.2	5	70	80	T-40	50.0	0.055
SWRS7.0X330	77929	7	330	10.5	4.2	5	70	80	T-40	50.0	0.042
SWRS7.0X360	77931	7	360	10.5	4.2	5	70	80	T-40	50.0	0.066
SWRS7.0X400	77932	7	400	10.5	4.2	5	70	80	T-40	50.0	0.073
SWRS7.0X440	77934	7	440	10.5	4.2	5	70	80	T-40	50.0	0.079
SWRS7.0X480	77935	7	480	10.5	4.2	5	70	80	T-40	50.0	0.087

Karakteristieke waarden

Referentie	Screw Parameters
	Karakteristieke producteigenschappen
	Karakteristiek vloeimoment; My,ₖ[Nm]	Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²]	Karakteristieke kopdoortrekwaarde - fₕₑₐd,ₖ[N/mm²]	Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN]	Torsieverhouding
SWRS7.0X210	15.4	15.6	37.2	12.4	>1.5
SWRS7.0X230	15.4	15.6	37.2	12.4	>1.5
SWRS7.0X250	15.4	15.6	37.2	12.4	>1.5
SWRS7.0X270	15.4	15.6	37.2	12.4	>1.5
SWRS7.0X300	15.4	15.6	37.2	12.4	>1.5
SWRS7.0X330	15.4	15.6	37.2	12.4	>1.5
SWRS7.0X360	15.4	15.6	37.2	12.4	>1.5
SWRS7.0X400	15.4	15.6	37.2	12.4	>1.5
SWRS7.0X440	15.4	15.6	37.2	12.4	>1.5
SWRS7.0X480	15.4	15.6	37.2	12.4	>1.5

Certificering

Prestatieverklaring (DoP)

nl-dop-h23-0001-01-s.pdf

Geen geschiedenis beschikbaar

CAD en BIM-bibliotheek

ZIP-pakketten

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D vereenvoudigd
IFC ZIP SAT ZIP SKP ZIP STL ZIP
