ARA4

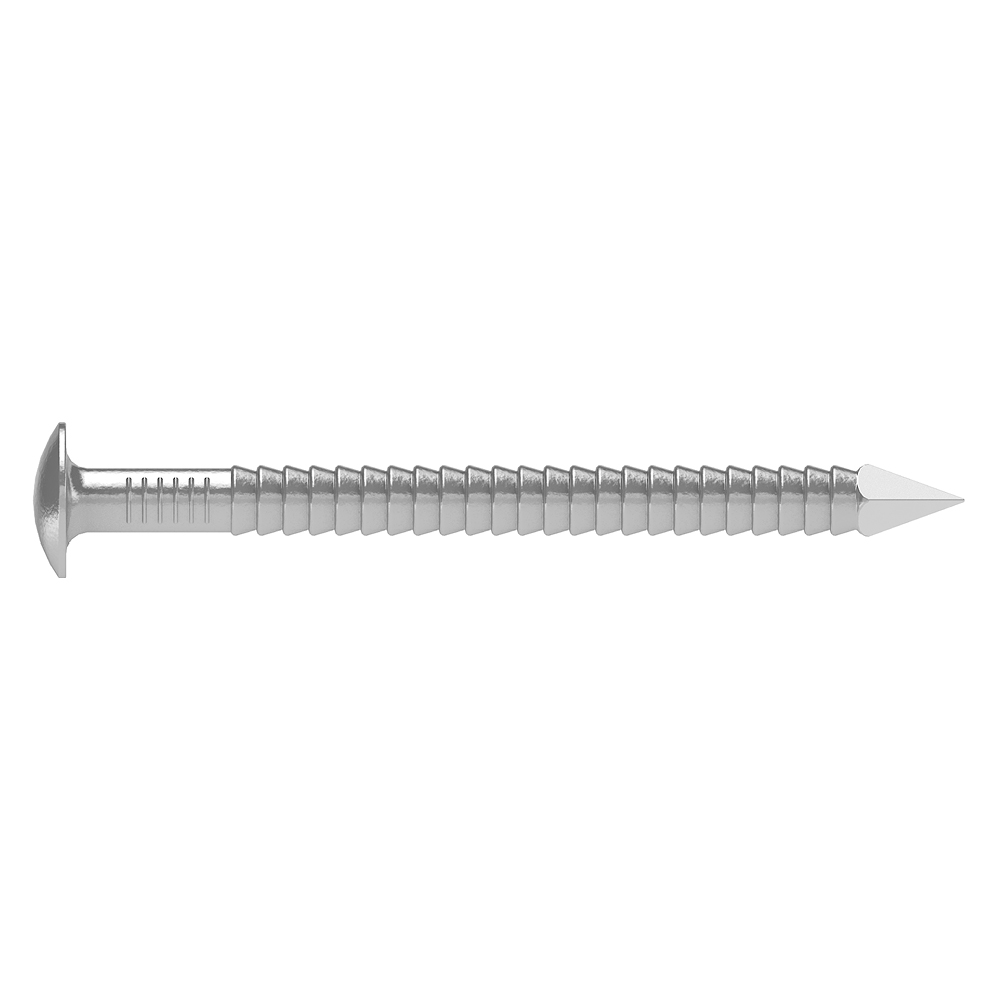

Ringnagel platrondkop - Rvs A4

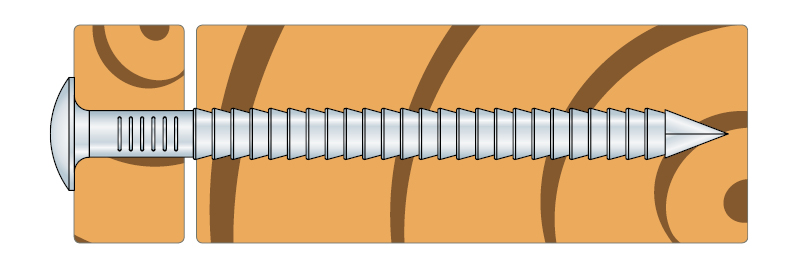

De ringnagel met licht platronde kop rvs A4 wordt voornamelijk gebruikt voor buitengevelbekledingen in een corrosieve omgeving.
CE-Markering
Roestvrij staal A4
EPD
Veeleisend
Gebruiksklasse 3
Fastener Designer
Product Details
Afbeeldingen
Kenmerken
Toepassing
Technische gegevens
Afmetingen
Afmetingen
| Referentie | Afmetingen bevestigingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Artikelcode | Other | Afmetingen bevestigingen[mm] | |||||||
| Gewicht[kg] | d[mm] | l[mm] | dₕ[mm] | Aₕ[mm] | hₜ[mm] | lg[mm] | lₚ[mm] | ||
| ARA42.3X50 | 74225 | 0.002 | 2.3 | 50 | 5.5 | 23.8 | 1.4 | 37 | 2.9 |
| ARA42.5X60 | 74226 | 0.002 | 2.5 | 60 | 5.7 | 25.5 | 1.3 | 42 | 3.4 |
| ARA43.1X75 | 74227 | 0.005 | 3.1 | 75 | 7.5 | 44.2 | 1.8 | 46 | 4.3 |
Modellen ARA41.9x20, ARA41.9X25, ARA41.9X30 en ARA41.9X35 hebben geen CE-markering.
