ARA2

Ringnagel platrondkop - Rvs A2

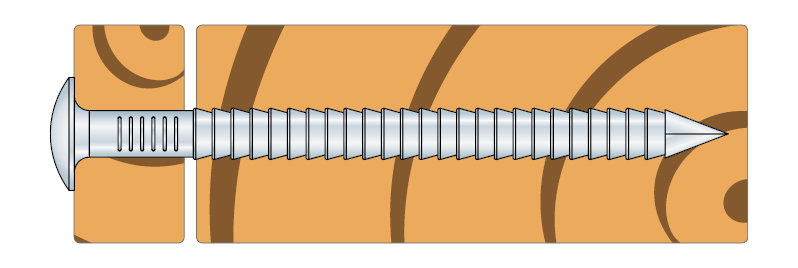

De ringnagel met licht platronde kop rvs ARA2 wordt voornamelijk gebruikt voor buitengevelbekledingen.



CE-Markering
Gebruiksklasse 3
Roestvrij staal A2
Buiten

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Roestvrij staal A2 (304) overenkomstig NF EN 10088.

Voordelen

  • Perfecte dichtheid dankzij de licht platronde kop,
  • Geringde vorm: hoge uittreksterkte.

Toepassing

Ondergrond

  • Massief hout.

Toepassingsgebieden

  • Gevelbekleding: alle types houten planken voor buiten.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Artikelcode Afmetingen bevestigingen [mm]
d l dh Ah ht lg lp
ARA22.3X35 75031 2.3 35 5.5 23.5 1.2 30 3.2
ARA22.3X45 75032 2.3 45 5.5 23.5 1.2 35 3.2
ARA22.3X50 75033 2.3 50 5.5 23.5 1.2 40 3.2
ARA23.1X75 74218 3.1 75 7.5 44.2 1.6 50 4.3

Karakteristieke producteigenschappen

Referentie Karakteristieke producteigenschappen
Karakteristiek vloeimoment; My,k [My.k] [Nm] Karakteristieke uittreksterkte - fax,k,90° [fax.k.90°] [N/mm²] Karakteristieke kopdoortrekwaarde - fhead,k [fhead.k] [N/mm²] Karakteristieke treksterkte- ftens,k [ftens.k] [kN]
ARA22.3X35 1839 8.5 22.8 3.2
ARA22.3X45 1839 8.5 22.8 3.2
ARA22.3X50 1839 8.5 22.8 3.2
ARA23.1X75 3926 7.4 - 5.2
