Verankeringen
Mechanische verankeringen

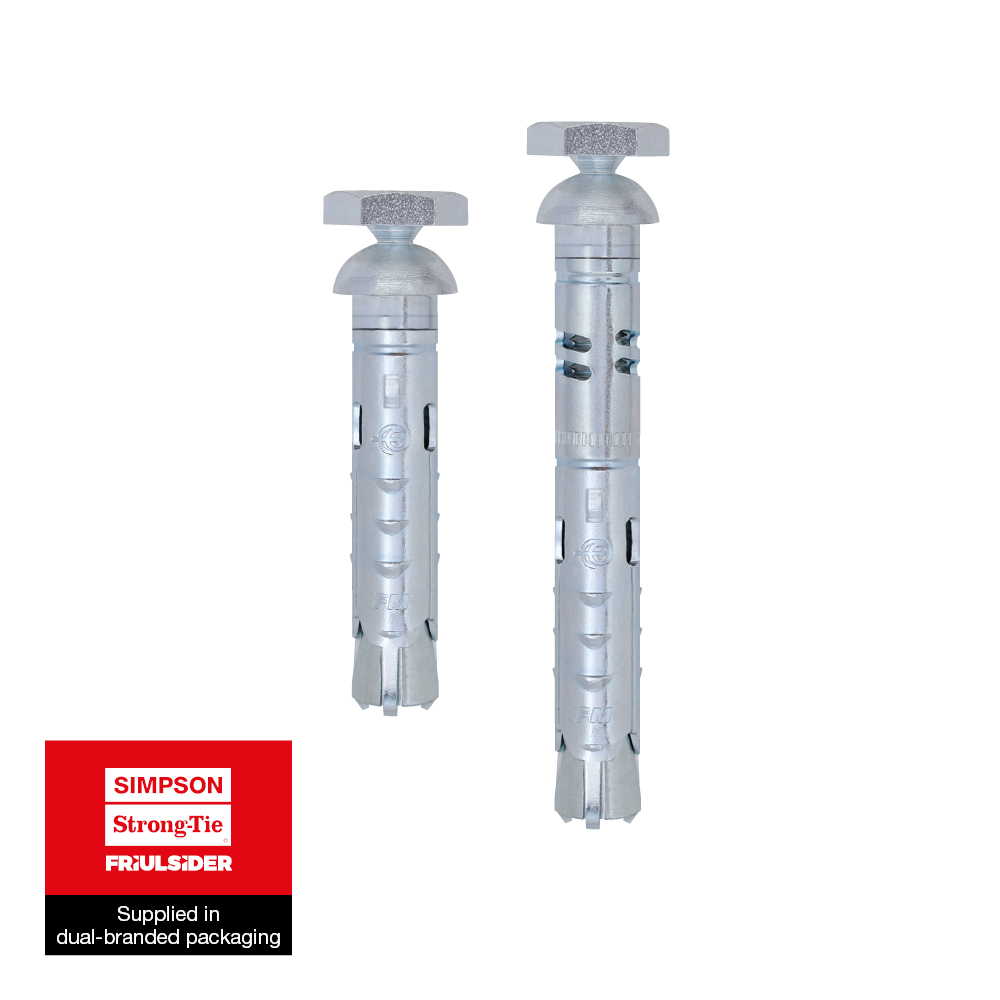

FM-MP3 evo SAFER

Metalen anti-inbraakplug

De metalen plug FM-MP3 evo SAFER is een anti-inbraakbevestigingsoplossing voor roosters, borstweringen of deuren.

Technisch gegevensblad
Elektrolytisch verzinkt staal
Binner
FM-MP3 evo SAFER

Product Details

Afbeeldingen

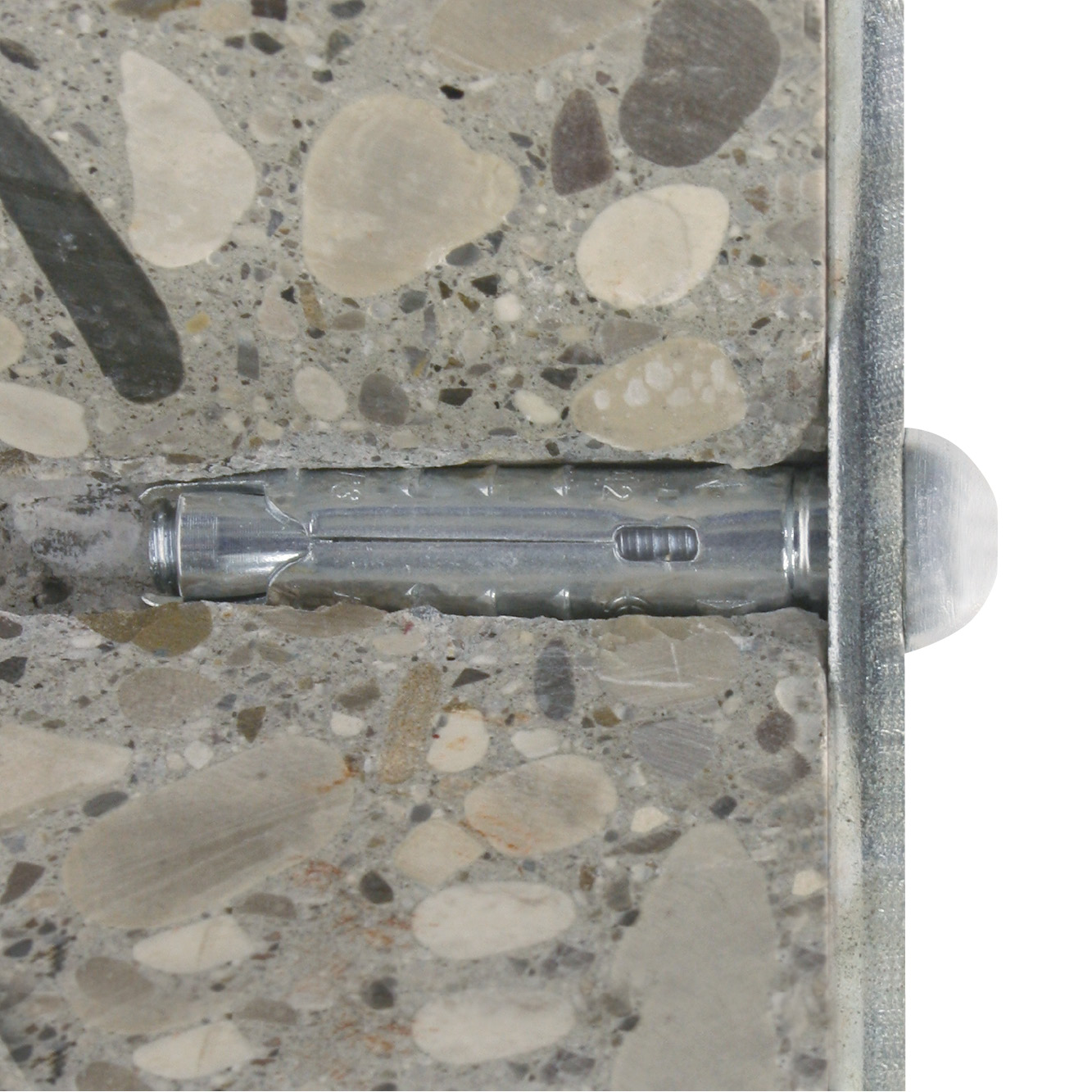

FM-MP3 SAFER application image

Kenmerken

Materiaal

  • Elektrolytisch verzinkt staal.

Voordelen

  • Body uit één stuk, met een exclusief kegelhechtingssysteem,
  • Gemakkelijk en veilig te installeren dankzij de speciale kop: met het zeshoekige deel dat loskomt wanneer het installatiekoppel is bereikt.

Toepassing

Toepassingsgebieden

  • Deur- of vensterroosters,
  • Deuren,
  • Diverse metalen structuren.

Ondergrond

  • Ongescheurd beton,
  • Vol metselwerk,
  • Steen,
  • Alveolaire baksteen (compatibiliteit te controleren).

Technische gegevens

Afmetingen

FM-MP3 evo SAFER Dim image

Product Dimensions

Referentie Product Reference Dimensions [ØxL] [mm] Fixture thickness [tfix] [mm] Hole diameter [do] [mm] Min. hole depth [h1] [mm] Nominal embedment depth [hnom] [mm] Min. setting depth [hef] [mm] Hole diameter in fixture [df] [mm] Min. support thickness [hmin] [mm] Cap diameter [ØA] [mm] Qty per box Qty per outer box
73313B1207500FM-MP3 evo SAFERM8x753012705043131001750250

Installatie

Installatie

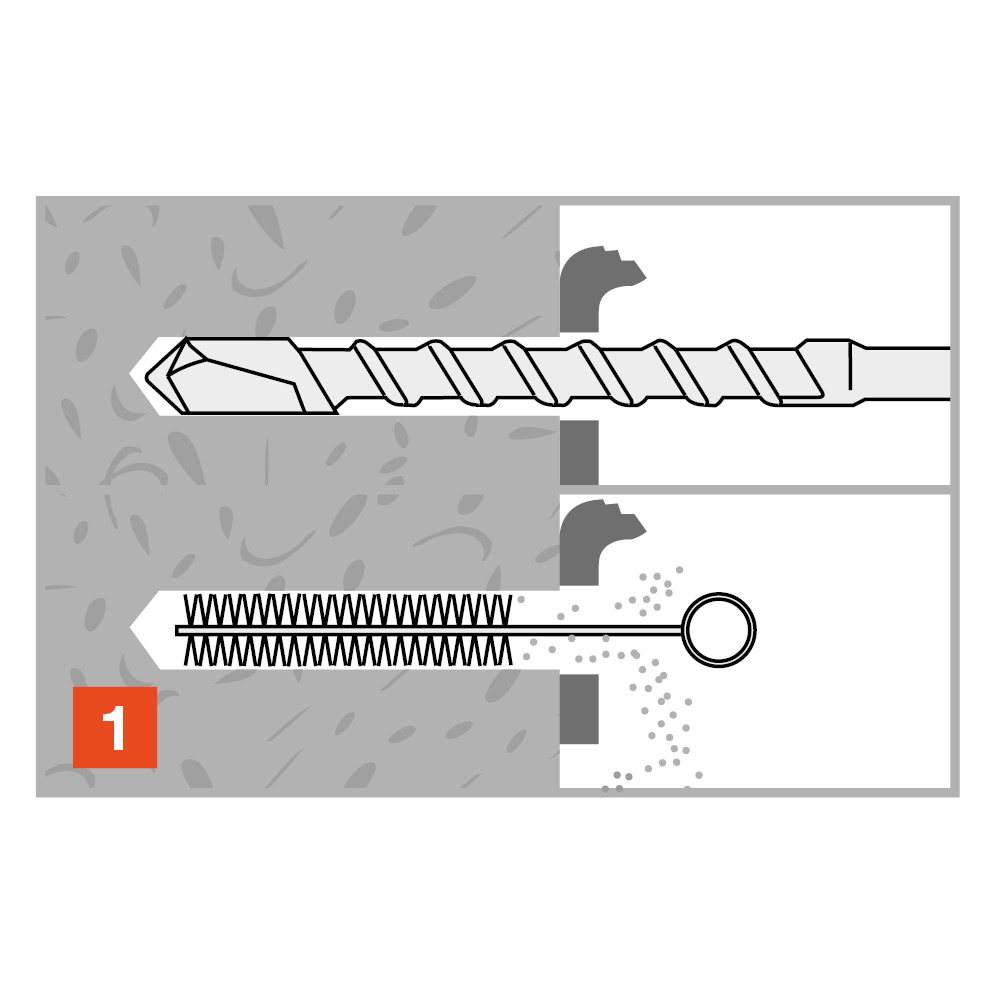

FM-MP3 evo SAFER Installation1

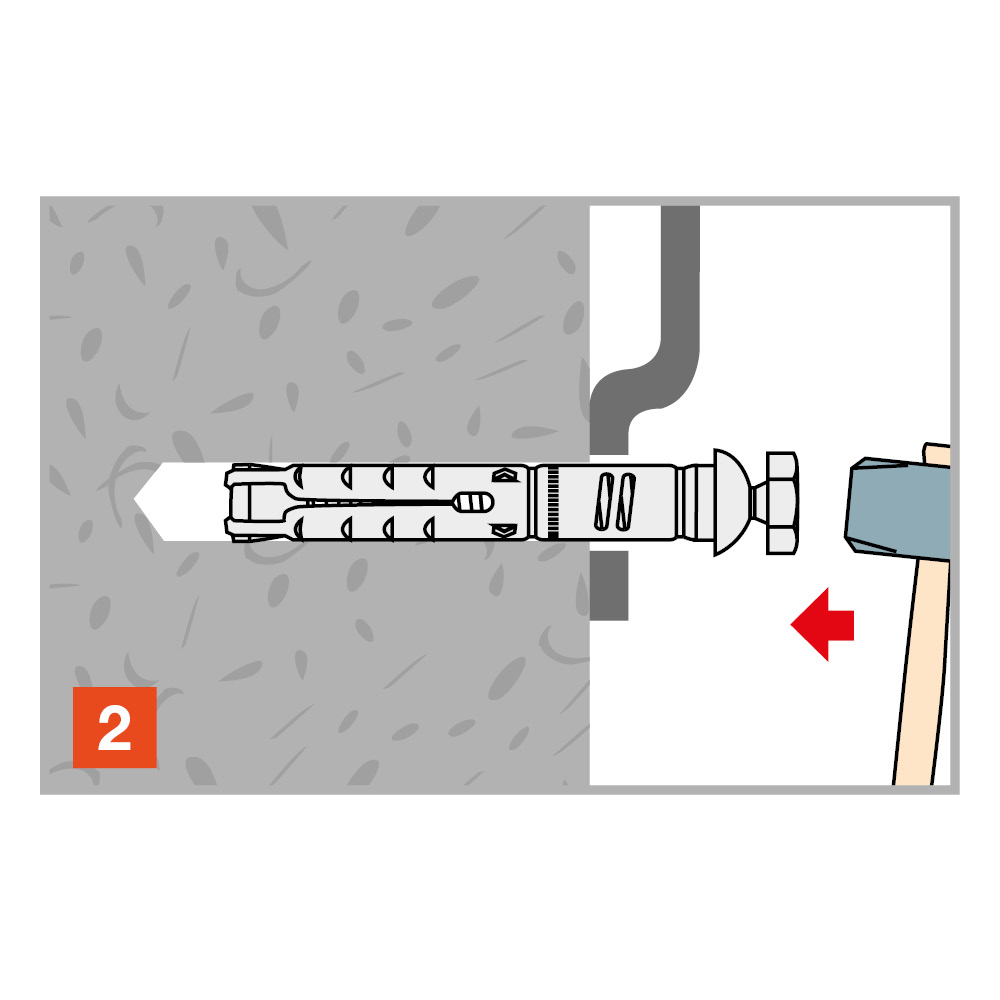

FM-MP3 evo SAFER Installation2

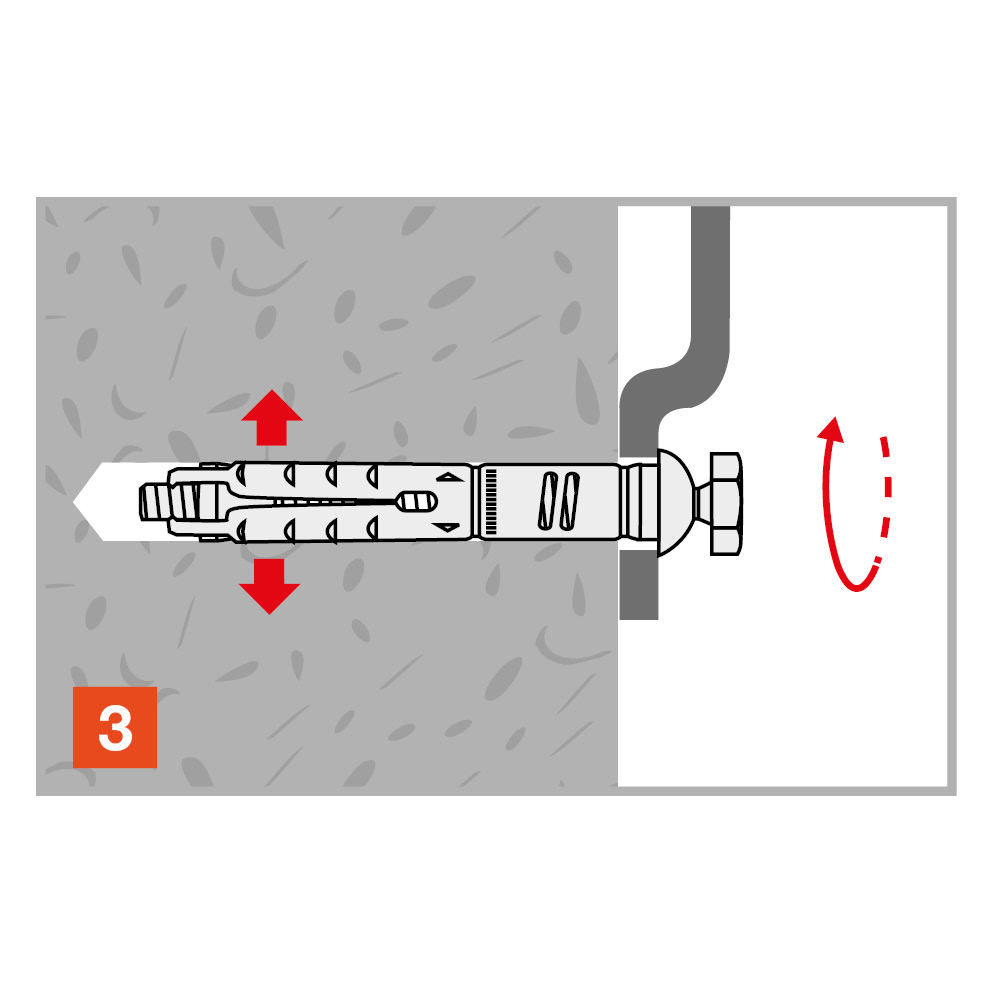

FM-MP3 evo SAFER Installation3

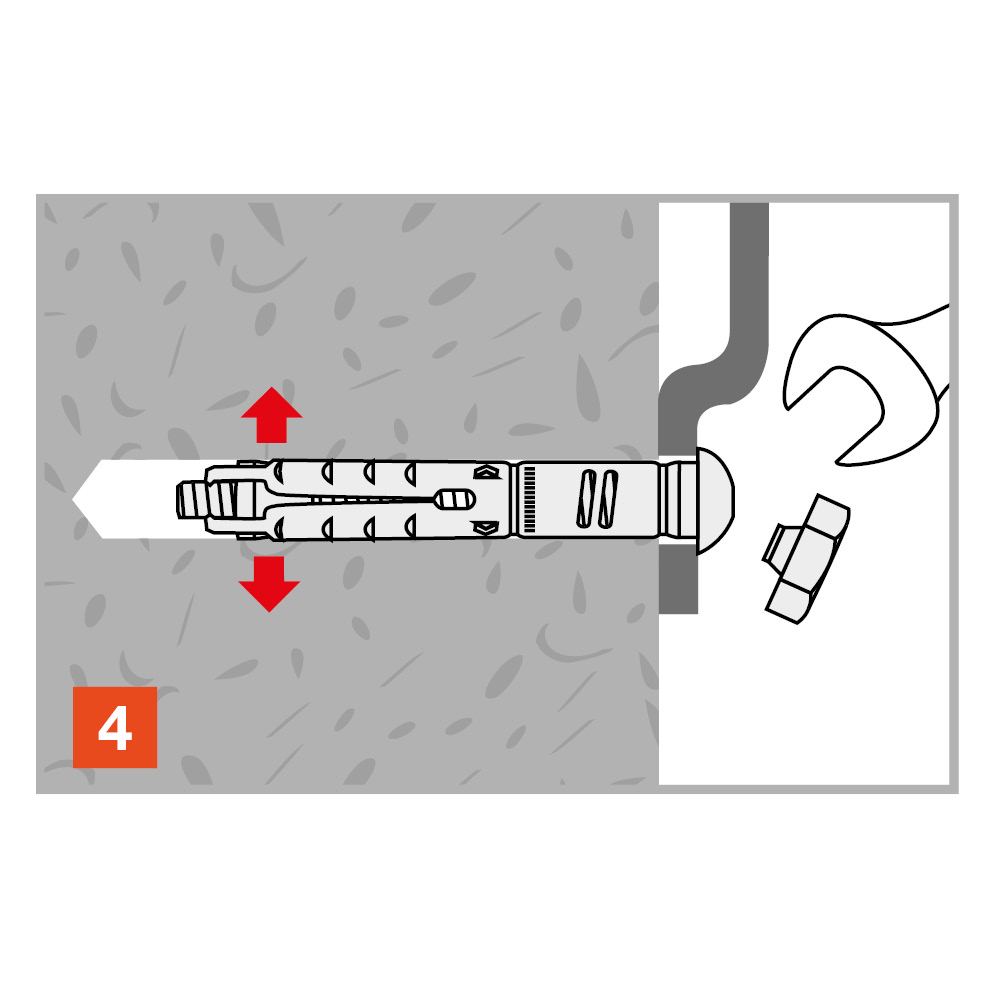

FM-MP3 evo SAFER Installation4

Installation data

Referentie Product Reference Dimensions [ØxL] [mm] Ø drilling hole [d0] [mm] Min. drill depth [h1] [mm] Ø drilling fixture [df] [mm] Wrench size [SW] [mm] Embedment depth [hef] [mm] Min. support thickness [hmin] [mm]
73313B1207500FM-MP3 evo SAFERM8x751270131743100

Spacings and edge distances

Referentie Product Reference Dimensions [ØxL] [mm] Min. edge distance [cmin] [mm] Min. spacing [smin] [mm] Characteristic edge distance [ccr,N] [mm] Characteristic spacing(5) - Scr,N [scr,N] [mm]
73313B1207500FM-MP3 evo SAFERM8x75454565130

Certificering

Prestatieverklaring: DoP

nl-fm-mp3evo-07-f.pdf (223.41 KB)
de-fm-mp3evo-07-f.pdf (232.29 KB)

Europese technische goedkeuring: ETA

fm-mp3-evo-eta-10-0074-en-multiple-use-2015-02-24.pdf (531.39 KB)
