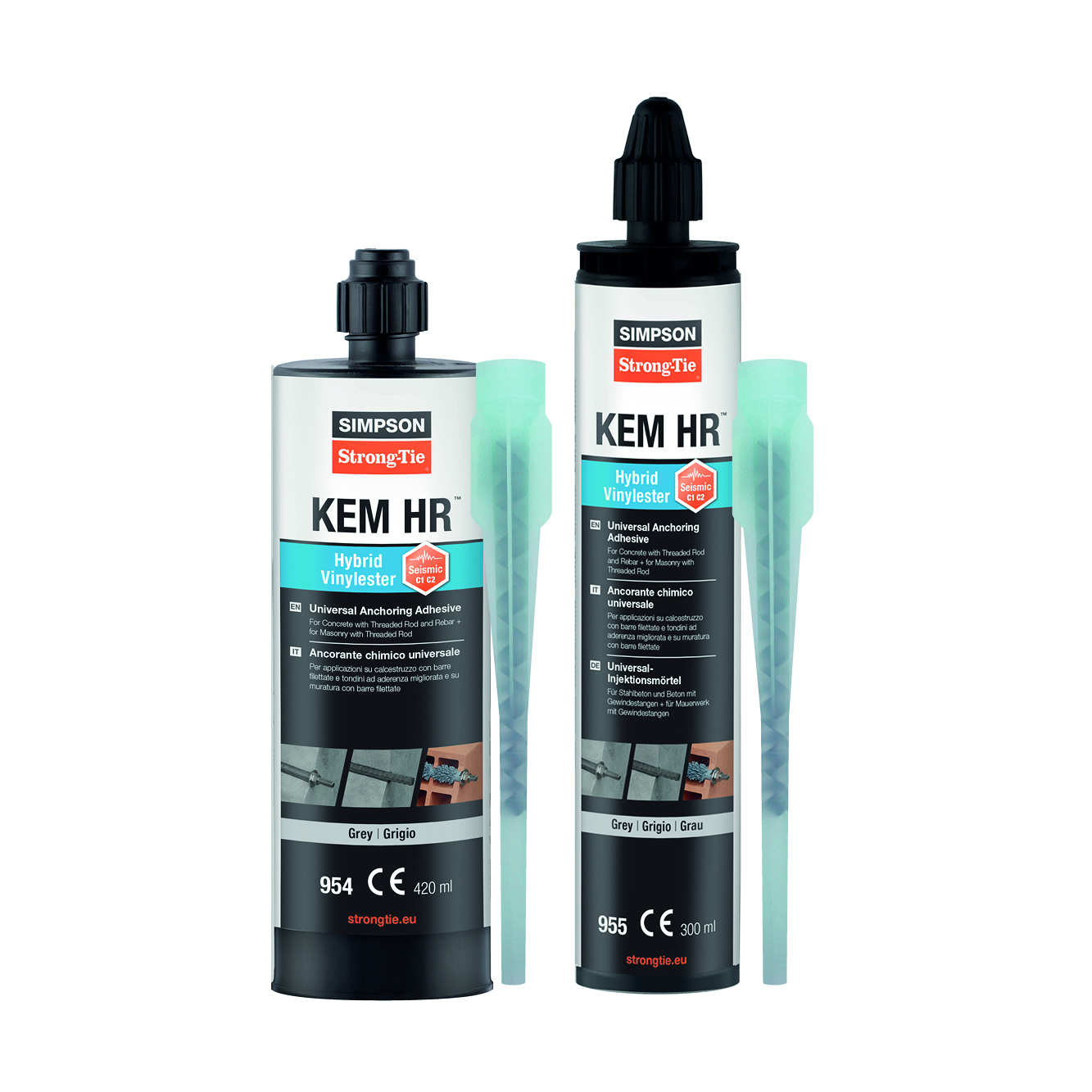

KEM HR

Hybride vinylester universele verankeringslijm met seismische certificering

KEM HR is een universele hybride vinylester-verankeringslijm voor constructieve bevestigingen in aardbevingsgevoelige gebieden.
De snel uithardende formule levert uitstekende prestaties bij het verankeren van draadstangen en wapeningsstaal in betonnen en metselwerkconstructies, zowel met als zonder scheuren.
Gebruikstemperatuur: van -40 tot +80 °C voor korte periodes en van -40 tot +50 °C voor langere periodes.

CE-Markering
CE-Markering
ETA
ETA
Seismic C1 C2
Seismic C1 C2

Product Details

Afbeeldingen

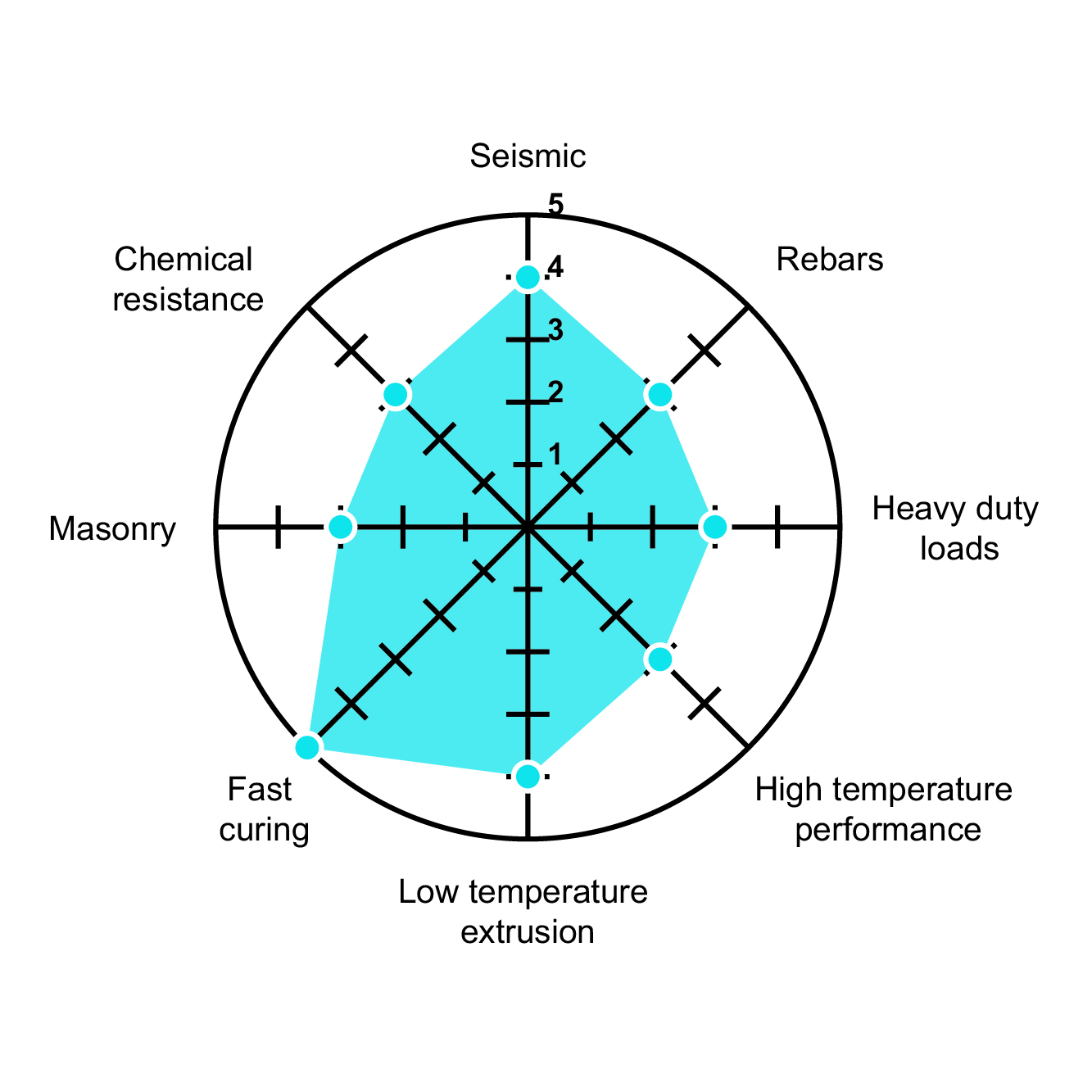

KEM H_Prestatiegrafiek

Kenmerken

Materiaal

Hybride vinylester

Toepassing

Toepassingen

  • Staalconstructies
  • Bevestigingen van hout op beton
  • Industriële bouw
  • Staal- en metaalconstructies (leuningen, beugels, enz.)
  • Verankeringen voor poorten en machines
  • Achteraf aangebrachte wapeningsverbindingen

Geschikt voor

  • Schroefstangen en wapeningsstaal in gebarsten en ongebarsten beton
  • Schroefstangen in metselwerk
  • Geschikte ondergronden:

           Beton
           Massieve baksteen
           Honingraatstructuur
           Cellenbaksteen
           Lichtgewicht honingraatbaksteen
           Holle blokken van dicht aggregaat
           Holle blokken van licht aggregaat
           Cellenbeton (gedeeltelijk geschikt)
           Massieve steen1)
           Hout
           1) Bij gebruik op natuursteen of marmer: voer een test uit en wacht 24/48 uur om eventuele reacties te zien

Raadpleeg de technische documentatie voor installatie-instructies en informatie.

Technische gegevens

KEM HR

ReferentieChemical fixings dimensions
Info product
NaamTun / DB nr.[mm]NOBB nr.Kleur van de harsInhoud[ml]Talen voor medische tekstenOpslagduurVerpakkingshoeveelheid[pcs]Aantal stuks per pallet
9550300000100KEM HR 955--Grey300FR, NL, PL, SK, LT, IT18.0121152.0
955030BE00000KEM HR 955--Beige300FR18.0121152.0
955030BH00000KEM HR 955--Blue-to-Grey300EN, FR, NL, DE, CS, PL18.0121152.0
9540400000100KEM HR 954--Grey420NO, SV, PL, FR, PT, EL18.012840.0

Karakteristieke weerstand - Treksterkte - NRk [kN] - Koolstofstaal 5,8

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Karakteristieke weerstand – Koolstofstaal 5,8[kN]
hefSpanning - Nᵣₖ[kN]
Gebarsten betonOnbeschadigd beton
C20/25C20/25
KEM HR + M8809.117.1
KEM HR + M109012.722.6
KEM HR + M1211018.733.2
KEM HR + M1612528.350.3
KEM HR + M20170-85.5
KEM HR + M24210-126.7

Karakteristieke weerstand - Afschuifkracht - VRk [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Karakteristieke weerstand[kN]
hefAfschuifkracht - VRk[kN]
Statische en quasi-statische belastingen[kN]
Koolstofstaal 5,8Roestvrij staal A4 70
KEM HR + M8801113
KEM HR + M109017.420
KEM HR + M1211025.330
KEM HR + M1612547.155
KEM HR + M2017073.585.8
KEM HR + M24210105.9123.6

Ontwerpweerstand - Treksterkte - NRd [kN] – Koolstofstaal 5,8

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Ontwerpweerstand – Koolstofstaal 5,8[kN]
hefTension - NRd (1)[kN]
Gebarsten betonOnbeschadigd beton
C20/25C20/25
KEM HR + M88059.5
KEM HR + M10907.112.6
KEM HR + M1211010.418.4
KEM HR + M1612515.727.9
KEM HR + M20170-47.5
KEM HR + M24210-70.4

Ontwerpweerstand - Afschuifkracht - VRd [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Berekeningsweerstand[kN]
hefShear - VRd (1-2)[kN]
Statische en quasi-statische belastingen[kN]
Koolstofstaal 5,8Roestvrij staal A4 70
KEM HR + M8808.88.2
KEM HR + M109013.913
KEM HR + M1211020.218.9
KEM HR + M1612537.735.2
KEM HR + M2017058.855
KEM HR + M2421084.779.2

Toelaatbare weerstand - Treksterkte - N [kN] – Koolstofstaal 5,8

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Toegestane weerstand – Koolstofstaal 5,8[kN]
hefSpanning - N[kN]
Gebarsten betonOnbeschadigd beton
C20/25C20/25
KEM HR + M8803.66.8
KEM HR + M10905.19
KEM HR + M121107.413.2
KEM HR + M1612511.220
KEM HR + M20170-33.9
KEM HR + M24210-50.3

Toelaatbare weerstand - Afschuifkracht - V [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Toegestane weerstand
hefAfschuifkracht - V[kN]
Statische en quasi-statische belastingen[kN]
Koolstofstaal 5,8Roestvrij staal A4 70
KEM HR + M8806.35.9
KEM HR + M10909.99.3
KEM HR + M1211014.413.5
KEM HR + M1612526.925.2
KEM HR + M201704239.3
KEM HR + M2421060.556.6

Karakteristieke weerstand bij aardbevingen C1 - Treksterkte - NRk,eq,c1 [kN] – Koolstofstaal 5,8

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Karakteristieke weerstand[kN]
hefSeismisch C1
Tension - NRk,eq,c1[kN]
C20/25
KEM HR + M8804.6
KEM HR + M10906.4
KEM HR + M121109.5
KEM HR + M1612513.8

Karakteristieke weerstand bij aardbevingen C1 - Afschuifkracht - met seismische ring - VRk,eq,c1 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Karakteristieke weerstand met seismische ring (αgₐₚ = 1,0)
hefSeismisch C1[kN]
Afschuifkracht - Vᵣₖ,ₑq,C₁
Koolstofstaal 5,8Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M8809.39.39.3
KEM HR + M109012.712.712.7
KEM HR + M1211019.119.119.1
KEM HR + M1612527.727.727.7

Karakteristieke weerstand bij aardbevingen C1 - Afschuifkracht- zonder seismische ring - VRk,eq,c1 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Karakteristieke weerstand zonder seismische ring (αgₐₚ = 0,5)
hefSeismisch C1[kN]
Afschuifkracht - Vᵣₖ,ₑq,C₁
Koolstofstaal 5,8Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M8804.74.74.7
KEM HR + M10906.46.46.4
KEM HR + M121109.69.69.6
KEM HR + M1612513.913.913.9

Seismische ontwerpweerstand C1 - Treksterkte - NRd,eq,c1 [kN] – Koolstofstaal 5,8

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Berekeningsweerstand[kN]
hefSeismisch C1
Tension - NRd,eq,c1[kN]
C20/25
KEM HR + M8802.6
KEM HR + M10903.5
KEM HR + M121105.3
KEM HR + M161257.7

Seismische ontwerpweerstand C1 - Afschuifkracht - met seismische ring - VRd,eq,c1 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Ontwerpweerstand met seismische ring (αgₐₚ = 1,0)
hefSeismisch C1[kN]
Shear - VRd,eq,c1
Koolstofstaal 5,8Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M8805.25.25.2
KEM HR + M10907.27.27.2
KEM HR + M1211010.810.810.8
KEM HR + M1612515.715.715.7

Seismische ontwerpweerstand C1 - Afschuifkracht - zonder seismische ring - VRd,eq,c1 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Ontwerpweerstand zonder seismische ring (αgₐₚ = 0,5)
hefSeismisch C1
Shear - VRd,eq,c1
Koolstofstaal 5,8Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M8802.62.62.6
KEM HR + M10903.63.63.6
KEM HR + M121105.45.45.4
KEM HR + M161257.97.97.9

Toegestane seismische weerstand C1 - Treksterkte - Neq,c1 [kN] – Koolstofstaal 5,8

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Toegestane weerstand
hefSeismisch C1
Spanning - Nₑq,C₁[kN]
C20/25
KEM HR + M8801.8
KEM HR + M10902.5
KEM HR + M121103.8
KEM HR + M161255.5

Toegestane seismische weerstand C1 - Afschuifkracht - met seismische ring - Veq,c1 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Toegestane weerstand met seismische ring (αgₐₚ = 1,0)
hefSeismisch C1[kN]
Afschuifkracht - Vₑq,C₁
Koolstofstaal 5,8Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M8803.73.73.7
KEM HR + M10905.25.25.2
KEM HR + M121107.77.77.7
KEM HR + M1612511.211.211.2

Toegestane weerstand bij aardbevingen C1 - Afschuifkracht - zonder seismische ring - Veq,c1 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Toegestane weerstand zonder seismische ring (αgₐₚ = 0,5)
hefSeismisch C1[kN]
Afschuifkracht - Vₑq,C₁
Koolstofstaal 5,8Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M8801.91.91.9
KEM HR + M10902.62.62.6
KEM HR + M121103.93.93.9
KEM HR + M161255.65.65.6

Karakteristieke weerstand bij aardbevingen C2 - Treksterkte - NRk,eq,c2 [kN] – Koolstofstaal 8,8 / roestvrij staal 70

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Karakteristieke weerstand[kN]
hefSeismisch C2
Spanning - Nᵣₖ,ₑq,C₂
C20/25
KEM HR + M121103.1
KEM HR + M161256

Karakteristieke weerstand bij aardbevingen C2 - Afschuifkracht - met seismische ring - VRk,eq,c2 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Karakteristieke weerstand met seismische ring (αgₐₚ = 1,0)
hefSeismisch C2[kN]
Afschuifkracht - Vᵣₖ,ₑq,C₂
Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M121106.26.2
KEM HR + M1612511.911.9

Karakteristieke weerstand bij aardbevingen C2 - Afschuifkracht - zonder seismische ring - VRk,eq,c2 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Karakteristieke weerstand zonder seismische ring (αgₐₚ = 0,5)
hefSeismisch C2[kN]
Afschuifkracht - Vᵣₖ,ₑq,C₂
Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M121103.13.1
KEM HR + M1612566

Seismische ontwerpweerstand C2 - Treksterkte - NRd,eq,c2 [kN] – Koolstofstaal 8,8 / roestvrij staal 70

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Berekeningsweerstand[kN]
hefSeismisch C2
Spanning - Nᵣd,ₑq,C₂
C20/25
KEM HR + M121101.7
KEM HR + M161253.3

Seismische ontwerpweerstand C2 - Afschuifkracht - met seismische ring - VRd,eq,c2 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Ontwerpweerstand met seismische ring (αgₐₚ = 1,0)
hefSeismisch C2
Afschuifkracht - Vᵣd,ₑq,C₂
Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M121103.53.5
KEM HR + M161256.86.8

Seismische ontwerpweerstand C2 - Afschuifkracht - zonder seismische ring - VRd,eq,c2 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Ontwerpweerstand zonder seismische ring (αgₐₚ = 0,5)
hefSeismisch C2
Afschuifkracht - Vᵣd,ₑq,C₂
Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M121101.81.8
KEM HR + M161253.43.4

Toegestane weerstand bij aardbevingen C2 - Treksterkte - Neq,c2 [kN] – Koolstofstaal 8,8 / roestvrij staal 70

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Toegestane weerstand
hefSeismisch C2
Spanning - Nₑq,C₂
C20/25
KEM HR + M121101.2
KEM HR + M161252.4

Toegestane weerstand bij aardbevingen C2 - Afschuifkracht - met seismische ring - Veq,c2 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Toegestane weerstand met seismische ring (αgₐₚ = 1,0)
hefSeismisch C2[kN]
Afschuifkracht - Vₑq,C₂
Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M121102.52.5
KEM HR + M161254.84.8

Toegestane weerstand bij aardbevingen C2 - Afschuifkracht - zonder seismische ring - Veq,c2 [kN]

ReferentieChemical fixings Installation dataChemical fixings Loads
inbouwdiepte[mm]Toegestane weerstand zonder seismische ring (αgₐₚ = 0,5)
hefSeismisch C2[kN]
Afschuifkracht - Vₑq,C₂
Koolstofstaal 8,8Roestvrij staal A4 70
KEM HR + M121101.31.3
KEM HR + M161252.42.4

Metselwerk - Massieve baksteen van klei - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm³ EN 771-1

ReferentieChemical fixings Loads
Baksteen
toegestane trek- en schuifkrachten [kN] voor een enkel anker, zonder rekening te houden met afstanden en tussenruimten
Massieve baksteen van klei - fbk ≥ 28 MPa - ρ ≥ 1,6 kg/dm³ EN 771-1
inbouwdiepte hefboorgat d₀Spanning - N[kN]Afschuifkracht - V[kN]randafstand Ccr = Cminafstand Scr = Sminmaximaal koppel Tinst max
KEM HR + M880100.91.61202406
KEM HR + M1090120.91.913527010
KEM HR + M12100140.72.615030010
KEM HR + M16100181.32.615030010

1 kN ≈ 100 kgf
(1) Enkelvoudig anker zonder invloed van de afstand tussen de ankers en de randafstanden
(2) Ontwerpmethode volgens EOTA TR054
(3) De aanbevolen belastingen N en V zijn afgeleid van de karakteristieke belastingen op de ETA-certificering en zijn inclusief de partiële veiligheidsfactoren γf=1,4 en γm, evenredig aan elke diameter
(4) Waarden geldig voor een temperatuur van 24 °C op lange termijn en tot 40 °C op korte termijn. Zie de ETA-certificering voor hogere temperaturen
(5) Raadpleeg de ETA-certificering voor alle andere omstandigheden, meer gedetailleerde informatie of verschillende soorten metselwerk



Metselwerk - Dubbele holle baksteen van klei - fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm³ EN 771-1

ReferentieChemical fixings Loads
Baksteen
toegestane trek- en schuifkrachten [kN] voor een enkel anker, zonder rekening te houden met afstanden en tussenruimten
Dubbele UNI-holle baksteen van klei - fbk ≥ 20 MPa - ρ ≥ 0,9 kg/dm³ EN 771-1
min. inbouwdiepte hefDiameter van de boutboorgat d₀Spanning - NAfschuifkracht - Vrandafstand Ccr = Cminafstand Scr = Sminmaximaal koppel Tinst max
KEM HR + BRP Ø1250M6 - M8120.40.91002502
KEM HR + BRP Ø1585M8 - M10160.40.91002502
KEM HR + BRP Ø2085M12 - M16220.40.91202502

1 kN ≈ 100 kgf
(1) Enkelvoudig anker zonder invloed van de afstand tussen de ankers en de randafstanden
(2) Ontwerpmethode volgens EOTA TR054
(3) De aanbevolen belastingen N en V zijn afgeleid van de karakteristieke belastingen in de ETA-certificering en zijn inclusief de partiële veiligheidsfactoren γf = 1,4 en γm, evenredig aan de betreffende diameter
(4) Waarden geldig bij een temperatuur van 24 °C op lange termijn en tot 40 °C op korte termijn. Zie de ETA-certificering voor hogere temperaturen
(5) M6-bout niet opgenomen in de ETA-certificering
(6) Raadpleeg de ETA-certificering voor alle andere omstandigheden, meer gedetailleerde informatie of verschillende soorten metselwerk

Metselwerk - Holle baksteen van klei - fbk ≥ 6 MPa - ρ ≥ 0,5 kg/dm3 EN 771-1

ReferentieChemical fixings Loads
Baksteen
toegestane trek- en schuifkrachten [kN] voor een enkel anker, zonder rekening te houden met afstanden en tussenruimten
Holle baksteen van klei - fbk ≥ 6 MPa - ρ ≥ 0,5 kg/dm³ EN 771-1[mm]
min. inbouwdiepte hefDiameter van de boutboorgat d₀Spanning - N[mm]Afschuifkracht - V[mm]randafstand Ccr = Cmin[mm]afstand Scr = Sminmaximaal koppel Tinst max
KEM HR + BRP Ø1250M6 - M8120.20.21002502
KEM HR + BRP Ø1585M8 - M10160.20.21002502
KEM HR + BRP Ø2085M12 - M16220.20.21202502

1 kN ≈ 100 kgf
(1) Enkelvoudig anker zonder invloed van de afstand tussen de ankers en de randafstanden
(2) Ontwerpmethode volgens EOTA TR054
(3) De aanbevolen belastingen N en V zijn afgeleid van de karakteristieke belastingen in de ETA-certificering en zijn inclusief de partiële veiligheidsfactoren γf = 1,4 en γm, evenredig aan de betreffende diameter
(4) Waarden geldig bij een temperatuur van 24 °C op lange termijn en tot 40 °C op korte termijn. Zie de ETA-certificering voor hogere temperaturen
(5) M6-bout niet opgenomen in de ETA-certificering
(6) Raadpleeg de ETA-certificering voor alle andere omstandigheden, meer gedetailleerde informatie of verschillende soorten metselwerk

Installatie

Installatieparameters - Beton

ReferentieChemical fixings Installation data
inbouwdiepte[mm]Installatieparameters
hefØ boren - d₀[mm]boordiepte (zyl.) - h0 ≥[mm]Max. diameter bevestigingsgat - df ≤[mm]Sleutelmaat DIN 934 (ISO 4032) - SW[kN]Maximaal aanhaalmoment - Tinst,max
[Nm]
KEM HR + M880108091310
KEM HR + M10901290121720
KEM HR + M1211014110141940
KEM HR + M1612518125182480
KEM HR + M20170241702230120
KEM HR + M24210282102636160

Opmerkingen bij de belastingsgrafieken van draadstangen in beton:
1 kN ≈ 100 kgf
(1) Enkelvoudige verankering zonder invloed van de ankerafstand en randafstanden in beton C20/25
(2) Ontwerpmethode volgens EN 1992-4:2018 (γc= 1,5; ψsus= 1)
(3) De ontwerpbelastingen Nrd en Vrd zijn afgeleid van de karakteristieke belastingen op de ETA-certificering en zijn inclusief de partiële veiligheidsfactoren ym, evenredig aan elke diameter
(4) De aanbevolen belastingen N en V zijn afgeleid van de karakteristieke belastingen op de ETA-certificering en zijn inclusief de partiële veiligheidsfactoren γf=1,4 en γm, evenredig aan elke diameter
(5) Waarden geldig voor een temperatuur van 24 °C op lange termijn en tot 40 °C op korte termijn. Zie de ETA-certificering voor hogere temperaturen
(6) Waarde van de zuivere afschuifkracht bij een randafstand C ≥ 10xhnom
(7) Seismische weerstanden omvatten de factoren αeq = 0,85 (enkelvoudige anker onder trek in het geval van betonconusbreuk)
(8) Seismische C2-trekweerstanden hebben betrekking op draadstangen van minimaal klasse 8.8 voor koolstofstaal of 70 voor roestvrij staal
(9) Raadpleeg voor alle andere omstandigheden en meer gedetailleerde informatie het technische informatieblad en de ETA-certificeringen



Afstand, randafstand en dikte van de elementen - Beton

ReferentieChemical fixings Installation data
Afstand, randafstand en dikte van de elementen
BFK-inbouwdieptes[kN]
Kenmerkende afstand - scr,N[mm]min. afstand - smin[mm]Kenmerkende randafstand - ccr,N[mm]min. randafstand - cmin[mm]Minimale dikte van de elementen - hmin[mm]
KEM HR + M82404012040110
KEM HR + M102705013550120
KEM HR + M123306016560140
KEM HR + M163808019080161
KEM HR + M20510100255100218
KEM HR + M24630120315120266

Reference

Voordelen

  • Snelle uitharding
  • Seismische prestaties C1 en C2
  • Geschikt voor vochtig beton en ondergelopen gaten


Productkenmerken

•    Europese Technische Beoordeling ETA-20/0106 voor seismische categorieën C1 en C2 volgens TR049
•    Europese Technische Beoordeling ETA-20/0106 voor gebarsten beton, optie 1, volgens EAD 330499-01-0601
•    Europese Technische Beoordeling ETA-20/0105 voor metselwerk volgens EAD 330076-00-0604
•    Europese Technische Beoordeling ETA-20/0104 voor achteraf aangebrachte wapeningsverbindingen volgens EAD 330087-00-601
•    Middelzware belastingen
•    Goede thixotropie
•    Verticale plafondbevestigingen
•    Temperatuurbereik na uitharding: -40 / +50 °C (max. 80 °C gedurende korte tijd)
•    Leed-getest A+
Veiligheidsinformatieblad beschikbaar op de website www.strongtie.eu/sds

Technische opmerkingen

Certificering

Prestatieverklaring (DoP)

Geen geschiedenis beschikbaar
Geen geschiedenis beschikbaar
Geen geschiedenis beschikbaar

Europese technische beoordeling (ETA)

Geen geschiedenis beschikbaar
Geen geschiedenis beschikbaar
Geen geschiedenis beschikbaar

Online kopen

Contact

Simpson Strong-Tie Frankrijk

Simpson Strong-Tie

ZAC des Quatre Chemins
85400 Sainte-Gemme-la-Plaine
Frankrijk
