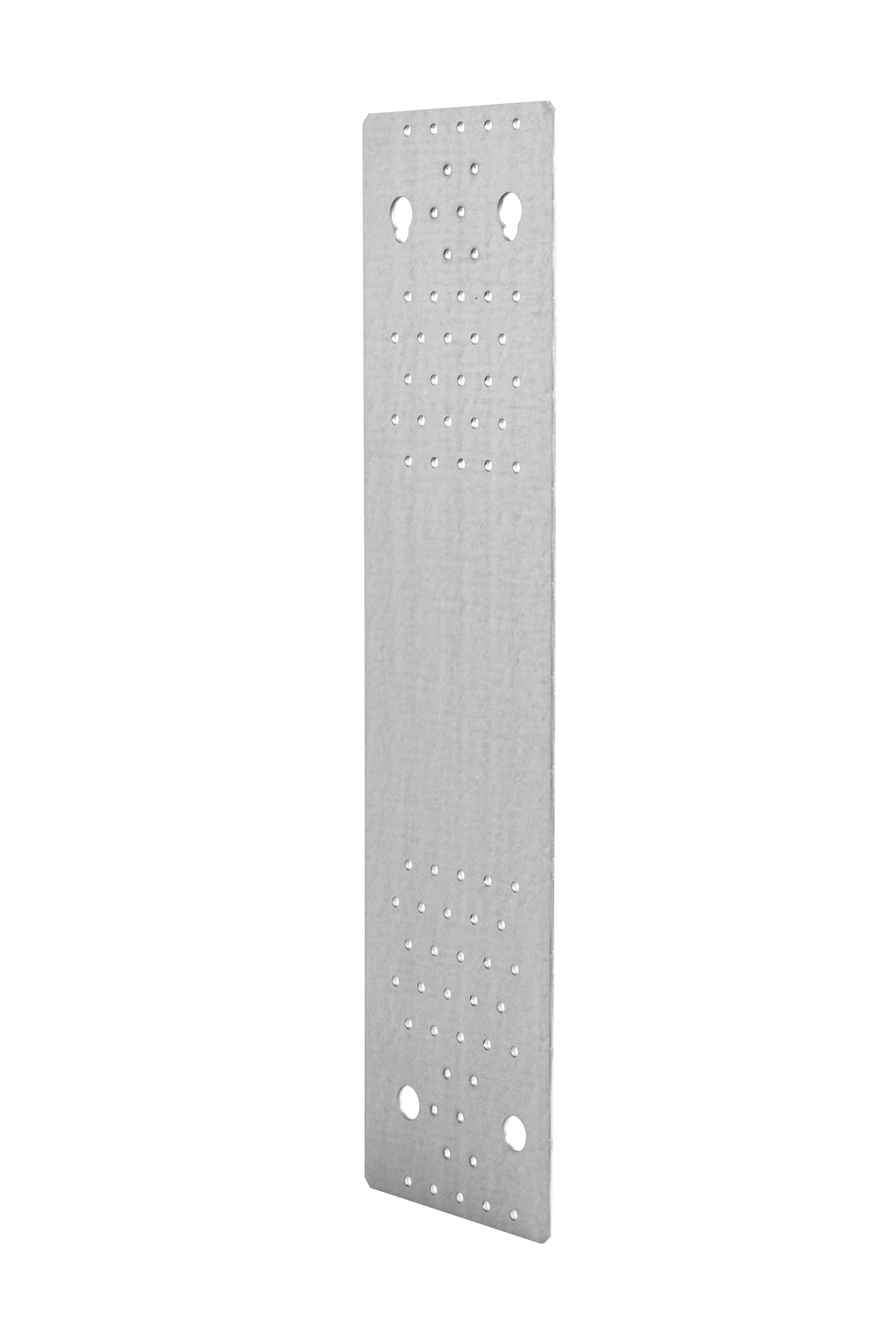

NPB

Geperforeerde plaat voor CLT

De geperforeerde platen NPB255 zijn speciaal ontwikkeld voor het bevestigen van CLT panelen op houten drager, CLT drager of betonnen drager.

CE-Markering
CE-Markering
Nieuw
Nieuw
EPD
EPD
Gebruiksklasse 2
Gebruiksklasse 2
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
Binner
Binner

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346 normen
  • Dikte 2 en 3 mm

Voordelen

  • Ideaal voor gebruik in een CLT-gebouw,
  • Zeer veelzijdig: kan worden bevestigd op houten en betonnen ondergronden,
  • Hoge prestaties voor krachten in verticale richtingen.

Toepassing

Toepassingsgebieden

  • CLT-platen
  • Massieve platen...

Technische gegevens

Afmetingen

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]flens BBoorgaten[mm]Overig
A[mm]B[mm]Dikte[mm]bolvormigbolvormig Aantal per doosGewicht[kg]
Ø5[mm]Ø13Ø17
NPB60400604002491-100.36
NPB100540100540326+282 (Ø14)2101.2
NPB140540140540336+36-2+2101.7

Karakteristieke waarden - Hout op hout of CLT op CLT

ReferentieNail plates capacity
Karakteristieke waarden - Hout op hout of CLT op CLT
Karakteristieke waarden - Hout C24[kN]

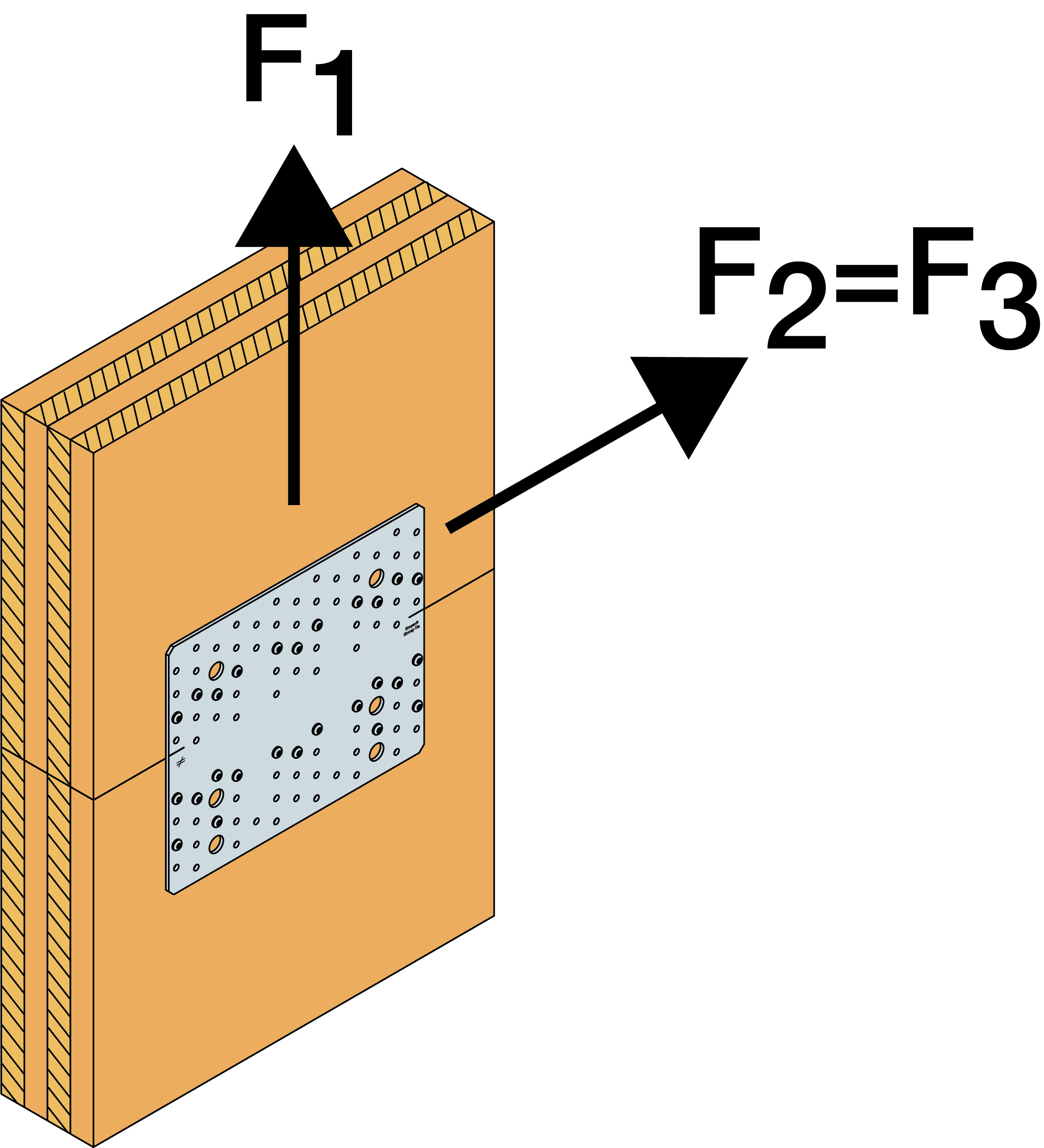

R₂,ₖ=R₃,ₖ
CSA5.0x40ZCSA5.0x50
NPB60400--
NPB100540--
NPB140540--

n = aantal bevestigingsmiddelen (CNA-nagels of CSA-schroeven) aan de boven- of onderkant van de plaat. Dit aantal bevestigingsmiddelen moet op beide houten elementen identiek zijn.

De afstanden tot de randen van het hout moeten worden gecontroleerd.

Karakteristieke waarden - Hout op Beton

ReferentieNail plates capacity
Karakteristieke waarden - Hout-op- beton – Nageltabe 2
BevestigingenKarakteristieke waarden - Hout C24[kN]
Plaatje bovenOnderaanR₁,ₖ
CSA5.0x40ZCSA5.0x50
NPB60400n1 Ø12min (20.6/kmod ; n x 2.22)min (20.6/kmod ; n x 2.63)
NPB100540n2 Ø12min (58.8/kmod ; n x 2.22)min (58.8/kmod ; n x 2.63)
NPB140540n2 Ø16min (82.4/kmod ; n x 2.22)min (82.4/kmod ; n x 2.63)

n = aantal bevestigingsmiddelen (CNA-nagels of CSA-schroeven)  aan de bovenzijde van de plaat. De randafstanden van het hout  en de randafstanden van het beton moeten worden gecontroleerd.

Ook de weerstand van de ankers moet worden gecontroleerd.

Installatie

Installatie

Installatie

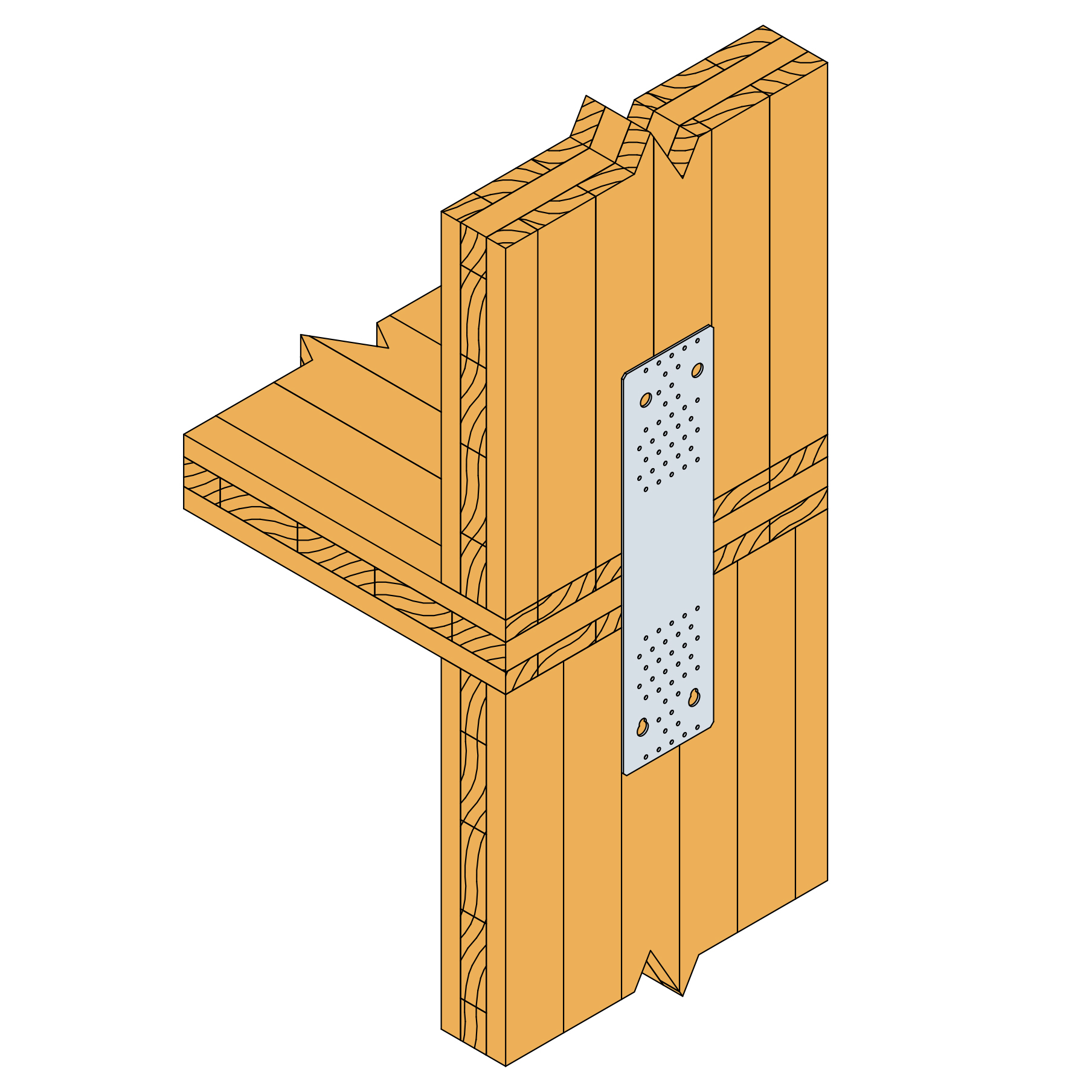

Op hout :
1. Breng de twee te bevestigen elementen bij elkaar,
2. Nagel of vijs de plaat op het 1ste te bevestigen element,
3. Nagel of vijs de plaat op het 2de element.

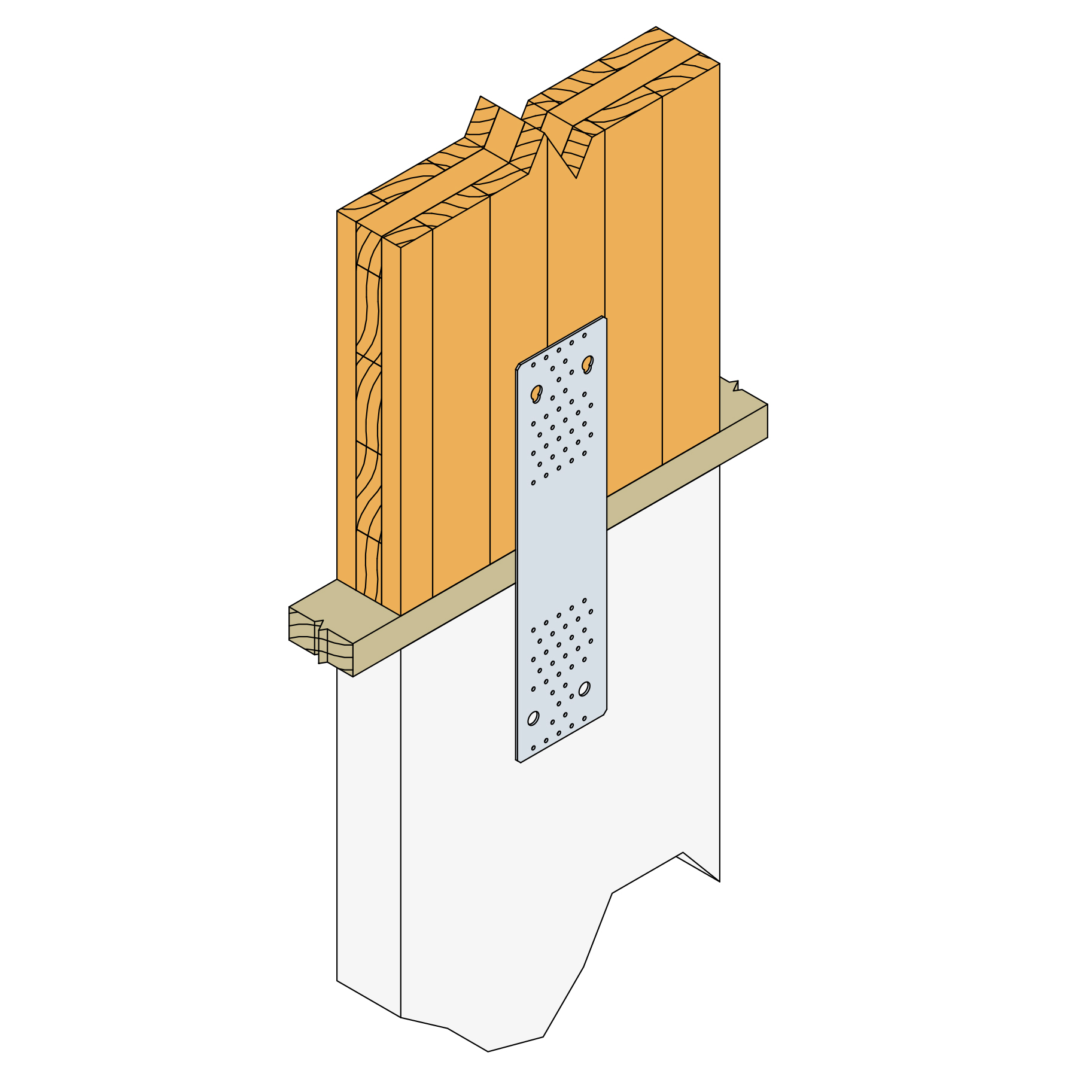

Op beton :
1. Houd het te bevestigen element dicht bij de betonnen ondergrond,
2. Nagel de plaat op het te bevestigen element,
3. Bevestig de plaat op het beton met de aanbevolen verankeringen.

Bevestigingen

Op hout :

  • Ringnagels CNA Ø4,0x50 mm
  • Schroeven CSA Ø5,0x40 of CSA Ø5,0x50

Op beton :

  • Mechanische verankering : doorsteekanker FM 753 evo M12-104/5
  • Chemische verankering : hars AT-HP + draadstang LMAS M12-150/35
