Verbindingen hout

JHA

Bretelbeugel

Model JHA wordt gebruikt voor bintwerk.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

EPD

JHA main image

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346.

Voordelen

Maakt hoogteverspringingen mogelijk tussen de draagbalk en het gedragen bouwdeel.

Toepassing

Ondergrond

Drager : massief hout, composiethout,
Gedragen bouwdeel : massief hout, composiethout.

Toepassingsgebieden

Vakwerkspanten,
Dwarsbalken enz.

Technische gegevens

Afmetingen

JHA270 - Afmetingen

Referentie	Afmetingen en karakteristieke waarden [mm]							Drager Boorgaten	Gedragen boorgaten	Gewicht [kg]
Referentie	A	B	C	D	E	F	t	Ø4	Ø6x4 sleufgat	Gewicht [kg]
JHA270/38	38	241	50	48.8	106	52.1	0.9	22	4	0.171
JHA270/75	75	242.5	50	48.8	99.5	52.1	0.9	22	4	0.185

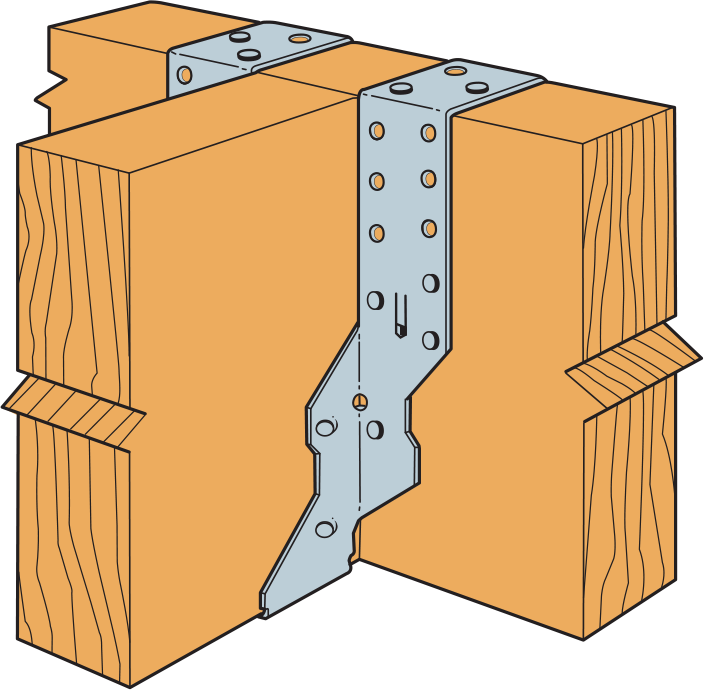

JHA270 - Karakteristieke waarden - Hout op hout - Bevestiging geplooide flenzen

Referentie	Product capacities - Timber to timber - Wrap Over Installation
	Drager - Afmetingen		Bevestigingen						Karakteristieke waarden - Houtsterkteklasse C16 [kN]		Karakteristieke waarden - Houtsterkteklasse C18 [kN]		Karakteristieke waarden - Houtsterkteklasse C20 [kN]		Karakteristieke waarden - Houtsterkteklasse C22 [kN]		Karakteristieke waarden - Hout C24 [kN]		Karakteristieke waarden - Houtsterkteklasse C27 [kN]		Karakteristieke waarden - Houtsterkteklasse C30 [kN]		Karakteristieke waarden - Houtsterkteklasse SCL [kN]		Karakteristieke waarden [kN]
	Hoogte		Drager				Spanwijdte		R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_{1,SWL,Medium Term}	R_{1,SWL,Long term}	R_{2,SWL,Short term}
	Min.	Max.	Zijkant		Bovenkant		Aantal	Specification [mm]	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	C16 Drager	C16 Drager	Gedragene C16
	Min.	Max.	Aantal	Specification [mm]	Aantal	Specification [mm]	Aantal	Specification [mm]	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30
JHA270/38	125	200	8	N3.75 x 30	4	N3.75 x 30	4	N3.75 x 30	10	2.1	10	2.2	10.5	2.2	10.9	2.3	11.4	2.4	11.9	2.5	12.3	2.5	13.2	2.8	4.8	4.2	1.1
JHA270/75	125	200	8	N3.75 x 30	4	N3.75 x 30	4	N3.75 x 30	13.2	2.1	13.5	2.2	13.9	2.2	14.2	2.3	14.6	2.4	15.3	2.5	15.4	2.5	15.4	2.8	6.3	5.5	1.1

JHA270 - Karakteristieke waarden - Hout op hout - Bevestiging platte flenzen

Referentie	Product capacities - Timber to timber - Face Fix Installation
	Drager - Afmetingen		Bevestigingen						Karakteristieke waarden - Houtsterkteklasse C16 [kN]		Karakteristieke waarden - Houtsterkteklasse C18 [kN]		Karakteristieke waarden - Houtsterkteklasse C20 [kN]		Karakteristieke waarden - Hout C22 [kN]		Karakteristieke waarden - Hout C24 [kN]		Karakteristieke waarden - Houtsterkteklasse C27 [kN]		Karakteristieke waarden - Houtsterkteklasse C30 [kN]		Karakteristieke waarden - Houtsterkteklasse SCL [kN]		Karakteristieke waarden [kN]
	Hoogte		Drager				Spanwijdte		R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_1,k	R_2,k	R_{1,SWL,Medium Term}	R_{1,SWL,Long term}	R_{2,SWL,Short term}
	Min.	Max.	Zijkant		Bovenkant		Aantal	Specification [mm]	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	C16 Drager	C16 Drager	Gedragene C16
	Min.	Max.	Aantal	Specification [mm]	Aantal	Specification [mm]	Aantal	Specification [mm]	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30	N3.75x30 CSA4.0x30
JHA270/38	200	250	20	N3.75 x 30	-	-	4	N3.75 x 30	7.6	2.1	8.1	2.2	8.6	2.2	9.2	2.3	9.7	2.4	10.8	2.5	11.4	2.5	13.2	2.8	3.6	3.2	1.1
JHA270/75	200	250	20	N3.75 x 30	-	-	4	N3.75 x 30	7.6	2.1	8.1	2.2	8.6	2.2	9.2	2.3	9.7	2.4	10.8	2.5	11.4	2.5	13.2	2.8	3.6	3.2	1.1

Certificering

Prestatieverklaring: DoP

nl-dop-e06-0270-07-s.pdf (332.97 KB)

2020-01-09

nl-dop-e06-0270-issue-6.pdf (104.44 KB)

2018-02-16

nl-dop-e06-0270-issue-5.pdf (40.08 KB)

2017-05-02

nl-dop-e06-0270-issue-4.pdf (40.09 KB)

2014-09-02

d2e896e3fd7ac14b502f7de26ac520288a613b2b-pdf.pdf (33.97 KB)

2013-06-20

9da5a46a6cc3e83ee414931f903996703585d063.pdf (33.37 KB)

Europese technische goedkeuring: ETA

eta-060270-sst-rev-9-2024.pdf (14.09 MB)

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

ZIP-pakketten

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D vereenvoudigd
IFC ZIP SAT ZIP SKP ZIP STL ZIP
