Betonschroef met hoge sterkte
De betonschroef THD is een vormsluitend bevestigingssysteem voor zware belastingen in gescheurd en ongescheurd beton.
Ze maakt een snellere plaatsing mogelijk dan standaardpluggen voor permanente of voorlopige toepassingen.
De zaagtanddraad zorgt voor een zeer performante aanzet.








Product Details
Kenmerken
Materiaal
- Elektrolytisch verzinkt staal.
Voordelen
- Sneller monteerbaar dan klassieke pluggen.
- Zeskantkop geeft bevestiging esthetisch verzorgde aanblik.
- Brede ingebouwde sluitring voor nauwsluitende passing van het te bevestigen bouwdeel.
- Wegneembare schroef voor tijdelijke bevestigingen.
- Kleine hart- en randafstand.
- Direct belastbaar.

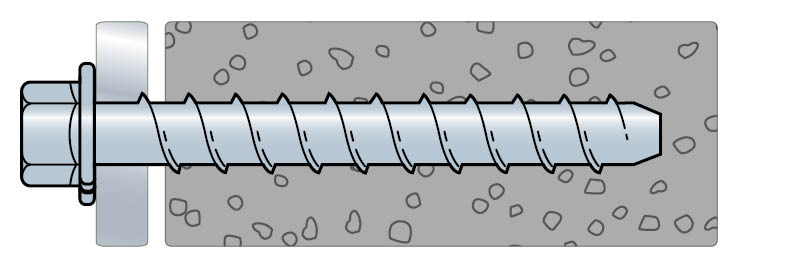

- Doorsteekmontage: wordt rechtstreeks door het te bevestigen bouwdeel geplaatst.
Toepassing
Ondergrond
- Gescheurd en ongescheurd beton.
Toepassingsgebieden
- Tijdelijke bevestiging : bekistingswiggen, stutten en schoren.

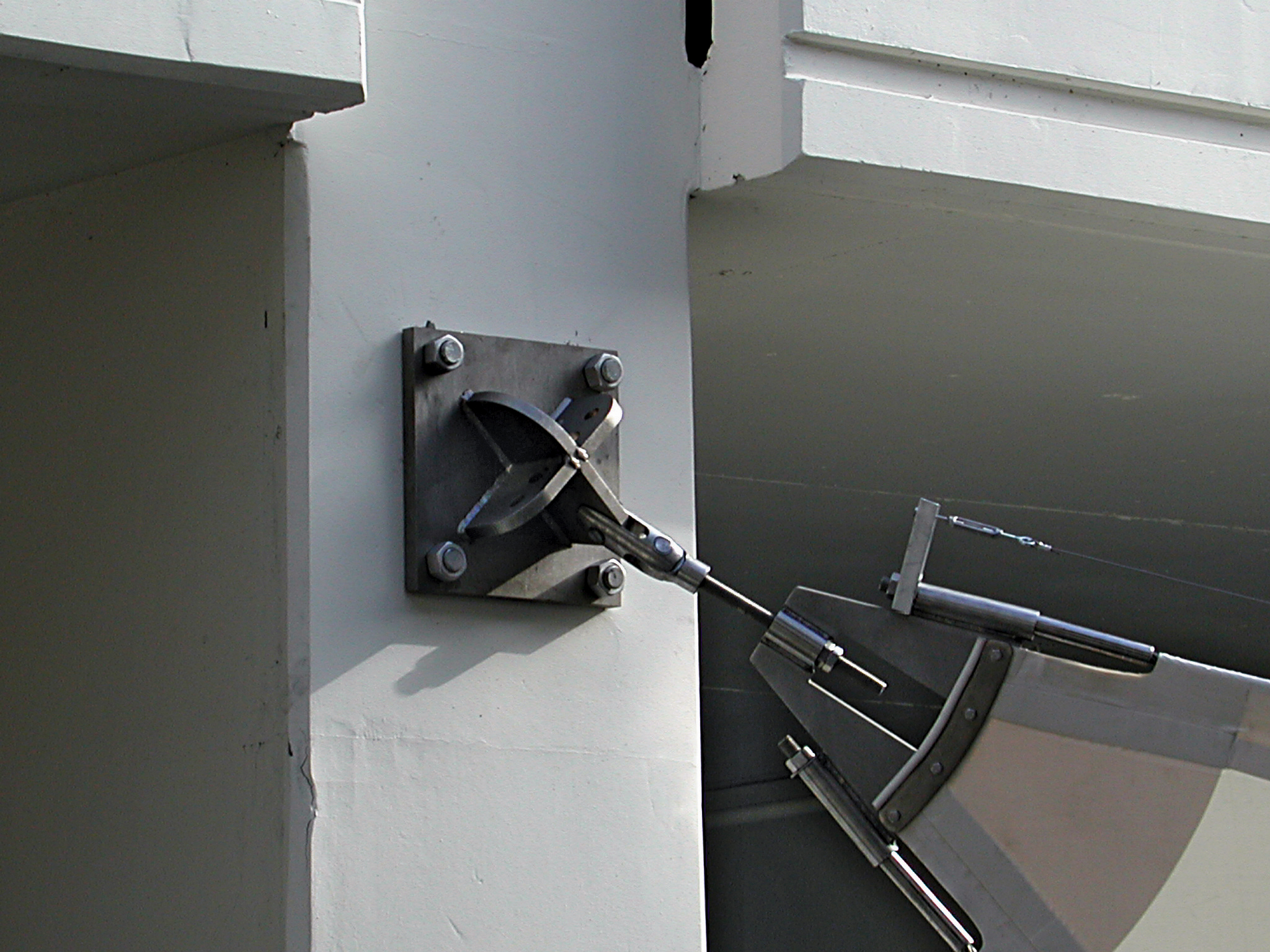

- Bevestiging voor zware belasting : ophangbeugels voor kapconstructies, machines, borstweringen.
- In serie geplaatste bevestigingen : kabelgoten, stoelen in stadions en zalen, handleuningen, rekken en consoles.
Technische gegevens
Afmetingen en karakteristieke waarden
| Referentie | Metallic fixings dimensions | Montagegegevens | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Artikelcode | Afmetingen[mm] | Overig | Montagegegevens | ||||||
| Schroefdraad Ø[mm] | Lengte[mm] | Maximum diameter te bevestigen bouwdeel[mm] | tfᵢₓ[mm] | Boorgat-Ø[mm] | Verpakking [pcs][pcs] | Gewicht[kg] | Min. boorgatdiepte | ||
| THD M8-70/5 | THD08070 | 10.3 | 70 | 12 | 5 | 8 | 50.0 | - | 75 |
| THD M8-80/15 | THD08080 | 10.3 | 80 | 12 | 15 | 8 | 50.0 | - | 75 |
| THD M8-120/55 | THD08120 | 10.3 | 120 | 12 | 55 | 8 | 50.0 | - | 75 |
| THD M8-140/75 | THD08140 | 10.3 | 140 | 12 | 75 | 8 | 50.0 | - | 75 |
| THD M8-160/95 | THD08160 | 10.3 | 160 | 12 | 95 | 8 | 50.0 | 0.073 | 75 |
| THD M10-80/5 | THD10080 | 12.5 | 80 | 14 | 5 | 10 | 50.0 | - | 85 |
| THD M10-120/45 | THD10120 | 12.5 | 120 | 14 | 45 | 10 | 50.0 | - | 85 |
| THD M10-170/95 | THD10170 | 12.5 | 170 | 14 | 95 | 10 | 50.0 | 0.12 | 85 |
Berekeningsweerstand
| Referentie | Metallic fixings loads | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Berekeningsweerstand[kN] | Design capacity - Non-cracked concrete (3) | ||||||||||||||||
| Tension - NRd (1)[kN] | Shear - VRd (1-2)[kN] | Buigend moment - Mᵣd[Nm] | |||||||||||||||
| Gebarsten beton | Uncracked concrete | Gebarsten beton | Uncracked concrete | ||||||||||||||
| C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | ||
| THD M8-70/5 | 3.3 | 4.1 | 4.7 | 5.2 | 4.2 | 5.1 | 5.9 | 6.5 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 26.7 |
| THD M8-80/15 | 3.3 | 4.1 | 4.7 | 5.2 | 4.2 | 5.1 | 5.9 | 6.5 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 26.7 |
| THD M8-120/55 | 3.3 | 4.1 | 4.7 | 5.2 | 4.2 | 5.1 | 5.9 | 6.5 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 26.7 |
| THD M8-140/75 | 3.3 | 4.1 | 4.7 | 5.2 | 4.2 | 5.1 | 5.9 | 6.5 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 26.7 |
| THD M8-160/95 | 3.3 | 4.1 | 4.7 | 5.2 | 4.2 | 5.1 | 5.9 | 6.5 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 26.7 |
| THD M10-80/5 | 4.2 | 5.1 | 5.9 | 6.5 | 5.8 | 7.1 | 8.2 | 9 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 52.7 |
| THD M10-120/45 | 4.2 | 5.1 | 5.9 | 6.5 | 5.8 | 7.1 | 8.2 | 9 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 52.7 |
| THD M10-170/95 | 4.2 | 5.1 | 5.9 | 6.5 | 5.8 | 7.1 | 8.2 | 9 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 18.3 | 52.7 |
1) De ontwerpweerstanden zijn berekend aan de hand van de partiële veiligheidscoëfficiënten voor de weerstanden in ETE-12/0060.
2) De aanbevolen weerstanden zijn berekend aan de hand van de partiële veiligheidscoëfficiënten voor de weerstanden in ETE-12/0060 en met een veiligheidscoëfficiënt op de acties van γF=1.4. De aanbevolen weerstanden zijn berekend met behulp van de partiële veiligheidscoëfficiënten voor de weerstanden in ETE-12/0060 en met een veiligheidscoëfficiënt op de acties van γF=1.4.
3) Belastingswaarden gelden voor ongewapend en gewapend beton met een staafafstand s ≥ 15 cm (elke diameter) of met een staafafstand s ≥ 10 cm, indien de staafdiameter 10 mm of minder is.
4) Voor gecombineerde trek- en schuifkrachten, of ankergroepen en/of in het geval van invloed op de rand, moet een berekening worden uitgevoerd volgens ETAG001, bijlage C, rekenmethode A of volgens CEN/TS 1992-4:2009-berekeningsmethode A. Aan brand blootgestelde ankerplaatsen moeten worden berekend volgens EOTA -TR 020:2004 of CEN/TS 1992-4:2009, bijlage D. Voor details, zie ETA-12/0060.
Gebruiksbelastingen - Gescheurd beton
| Referentie | Metallic fixings loads | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Recommended loads - Cracked concrete | Design capacity - Cracked concrete | ||||||||
| Tension - Nᵣₑc | Shear - Vᵣₑc | Gescheurd beton C20/25 | |||||||
| C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | ||
| THD M8-70/5 | 2.4 | 2.9 | 3.4 | 3.7 | 8.3 | 8.3 | 8.3 | 8.3 | 19 |
| THD M8-80/15 | 2.4 | 2.9 | 3.4 | 3.7 | 8.3 | 8.3 | 8.3 | 8.3 | 19 |
| THD M8-120/55 | 2.4 | 2.9 | 3.4 | 3.7 | 8.3 | 8.3 | 8.3 | 8.3 | 19 |
| THD M8-140/75 | 2.4 | 2.9 | 3.4 | 3.7 | 8.3 | 8.3 | 8.3 | 8.3 | 19 |
| THD M8-160/95 | 2.4 | 2.9 | 3.4 | 3.7 | 8.3 | 8.3 | 8.3 | 8.3 | 19 |
| THD M10-80/5 | 3 | 3.6 | 4.2 | 4.6 | 13 | 13 | 13 | 13 | 37.6 |
| THD M10-120/45 | 3 | 3.6 | 4.2 | 4.6 | 13 | 13 | 13 | 13 | 37.6 |
| THD M10-170/95 | 3 | 3.6 | 4.2 | 4.6 | 13 | 13 | 13 | 13 | 37.6 |
Gebruiksbelastingen - Ongescheurd beton
| Referentie | Metallic fixings loads | |||||||
|---|---|---|---|---|---|---|---|---|
| Recommended loads - Non-cracked concrete | ||||||||
| Shear - Vᵣₑc | Tension - Nᵣₑc | |||||||
| C20/25 | C30/37 | C40/50 | C50/60 | C20/25 | C30/37 | C40/50 | C50/60 | |
| THD M8-70/5 | 8.3 | 8.3 | 8.3 | 8.3 | 3 | 3.6 | 4.2 | 4.6 |
| THD M8-80/15 | 8.3 | 8.3 | 8.3 | 8.3 | 3 | 3.6 | 4.2 | 4.6 |
| THD M8-120/55 | 8.3 | 8.3 | 8.3 | 8.3 | 3 | 3.6 | 4.2 | 4.6 |
| THD M8-140/75 | 8.3 | 8.3 | 8.3 | 8.3 | 3 | 3.6 | 4.2 | 4.6 |
| THD M8-160/95 | 8.3 | 8.3 | 8.3 | 8.3 | 3 | 3.6 | 4.2 | 4.6 |
| THD M10-80/5 | 13 | 13 | 13 | 13 | 4.2 | 5.1 | 5.9 | 6.5 |
| THD M10-120/45 | 13 | 13 | 13 | 13 | 4.2 | 5.1 | 5.9 | 6.5 |
| THD M10-170/95 | 13 | 13 | 13 | 13 | 4.2 | 5.1 | 5.9 | 6.5 |
1) Gebruiksbelastingen : de opgegeven belastingen zijn berekend op basis van de karakteristieke waarden in de ETA's, na toepassing van de partiële veiligheidsfactoren uit ETAG 001 alsook van een partiële belastingfactor ã f = 1,4.
2) Gebruiksbelastingen op trek : de gebruiksbelastingen op trek worden berekend voor ongewapend beton en gewapend standaardbeton met een afstand tussen wapeningsstaven van S≤15 cm of S≤10 cm voor een diameter kleiner dan of gelijk aan 10 mm.
3) Gebruiksbelastingen op afschuiving : de gebruiksbelastingen op afschuiving gelden voor één enkele verankering zonder rekening te houden met de afstand tot de plaatrand. Voor bij de rand uitgeoefende afschuifkrachten (C≤10hef of 60d). De plaatrandbreuk moet gecontroleerd worden overeenkomstig ETAG 001, bijlage C, methode A.
4) Ongescheurd beton : van ongescheurd beton is sprake wanneer de spanningen in het beton gelijk zijn aan ó L + ó R ≤ 0. Bij ontbreken van gedetailleerde controle neemt men ó R = 3 N/mm2 (ó L komt overeen met de spanningen in het beton als gevolg van uitwendige belastingen, inclusief de ankerbelastingen).
5) Worden de hart- en randafstanden kleiner dan de karakteristieke waarden (S≤Scr,N en/of C≤Ccr,N), dan moet men een berekening uitvoeren overeenkomstig ETAG 001, bijlage C, methode A. Zie ETA-12/0060 voor meer informatie.
6) Het opgegeven toelaatbare buigend moment geldt alleen voor de draadstang (bijvoorbeeld afstandsmontage).
7) Voor de montage wordt aanbevolen een slagsleutel te gebruiken. Aandraaimoment ≤ 500 Nm.
permissible loads
| Referentie | Metallic fixings loads | |
|---|---|---|
| Recommended capacity[kN] | ||
| Spanning - N[kN] | Afschuifkracht - V[kN] | |
| THD M8-70/5 | 2.4 | 8.3 |
| THD M8-80/15 | 2.4 | 8.3 |
| THD M8-120/55 | 2.4 | 8.3 |
| THD M8-140/75 | 2.4 | 8.3 |
| THD M8-160/95 | 2.4 | 8.3 |
| THD M10-80/5 | 3 | 13.0 |
| THD M10-120/45 | 3 | 13.0 |
| THD M10-170/95 | 3 | 13.0 |
**) Permissible loads apply to single anchors in cracked concrete without the influence of center and edge distances

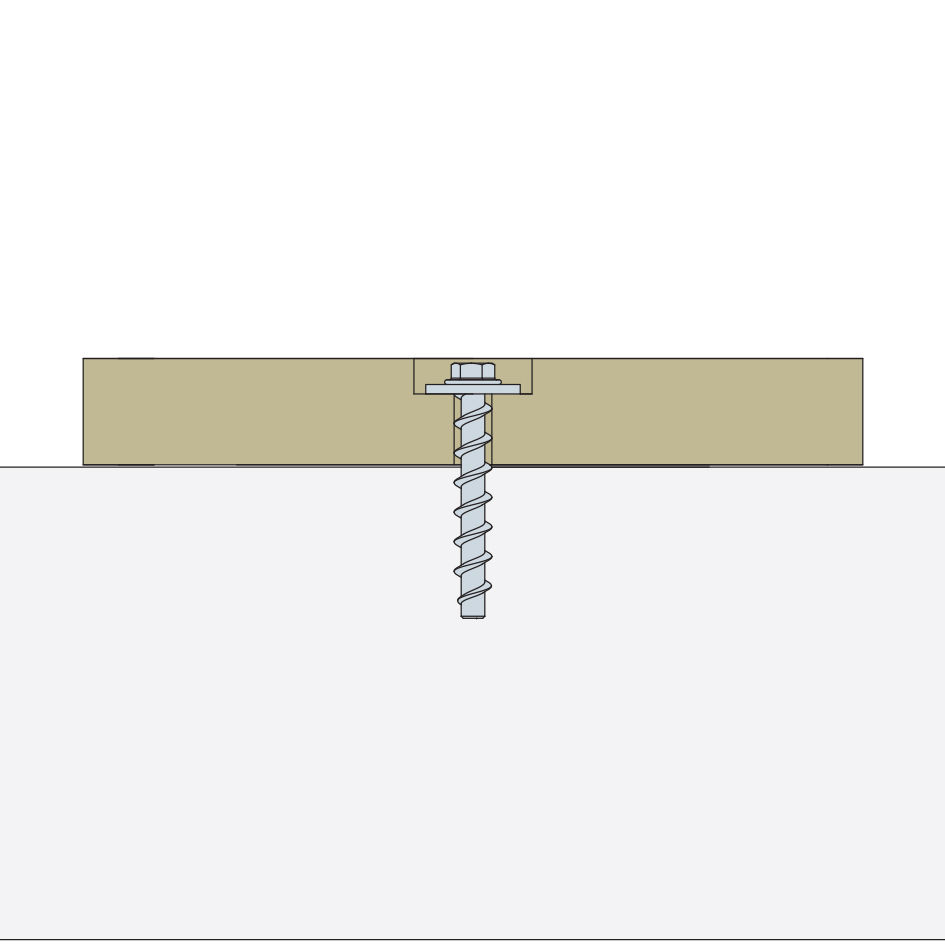

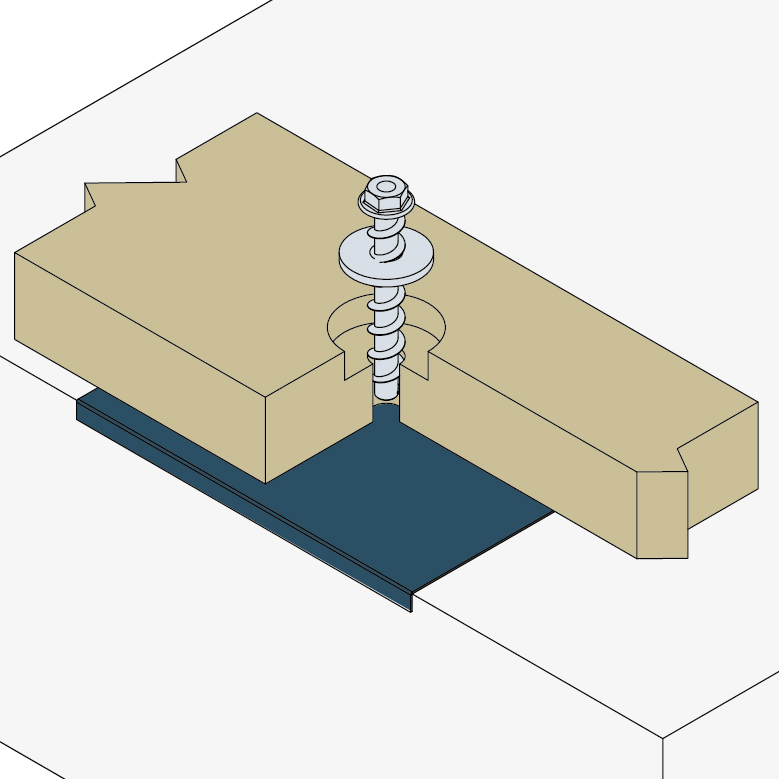

Installatie
Installatie
Plaatsingsgegevens
| Referentie | Metallic fixings dimensions | Montagegegevens | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Overig | Afmetingen[mm] | Montagegegevens | Spacing and edge distances | |||||||||
| Boorgat-Ø[mm] | Maximum diameter te bevestigen bouwdeel[mm] | Impact sleutel tot impact (⁷)[Nm] | Sleutelwijdte[mm] | Min. boorgatdiepte | Aandraaimoment[Nm] | Verankeringsdiepte[mm] | Karakteristieke hartafstand (⁵)[mm] | Min. hartafstand[mm] | Karakteristieke randafstand[mm] | Min. randafstand[mm] | Minimale hartafstand (beton)[mm] | |
| THD M8-70/5 | 8 | 12 | ≤ 200 | 13 | 75 | NA | 47 | 141 | 50 | 70.5 | 50 | 105 |
| THD M8-80/15 | 8 | 12 | ≤ 200 | 13 | 75 | NA | 47 | 141 | 50 | 70.5 | 50 | 105 |
| THD M8-120/55 | 8 | 12 | ≤ 200 | 13 | 75 | NA | 47 | 141 | 50 | 70.5 | 50 | 105 |
| THD M8-140/75 | 8 | 12 | ≤ 200 | 13 | 75 | NA | 47 | 141 | 50 | 70.5 | 50 | 105 |
| THD M8-160/95 | 8 | 12 | ≤ 200 | 13 | 75 | NA | 47 | 141 | 50 | 70.5 | 50 | 105 |
| THD M10-80/5 | 10 | 14 | ≤ 515 | 15 | 85 | 75 | 55 | 165 | 60 | 82.5 | 60 | 125 |
| THD M10-120/45 | 10 | 14 | ≤ 515 | 15 | 85 | 75 | 55 | 165 | 60 | 82.5 | 60 | 125 |
| THD M10-170/95 | 10 | 14 | ≤ 515 | 15 | 85 | 75 | 55 | 165 | 60 | 82.5 | 60 | 125 |
