Gevelbekleding op houtskelet (buitengevelisolatie).
Technische gegevens
Afmetingen
Afmetingen en karakteristieke waarden
Referentie
Afmetingen geplooid [mm]
Afmetingen plat
Boorgaten [mm]
B
C
Breedte [mm]
Totale lengte [m]
Dikte [mm]
bolvormig
Sleufgaten
GAR22/45/25
45
22
67
25
0.8
Ø 3
Ø 3 x 12
GAR25/42/25
42
25
67
25
0.8
Ø 3
Ø 3 x 12
GAR27/40/25
40
27
67
25
0.8
Ø 3
Ø 3 x 12
GAR30/70/25
70
30
100
25
0.8
Ø 3
Ø 3 x 12
GAR40/60/25
60
40
100
25
0.8
Ø 3
Ø 3 x 12
Verluchtingsoppervlak
Referentie
Flens B
Flens C
Afmetingen [mm]
Openingsverhouding [cm² / m]
Afmetingen [mm]
Openingsverhouding [cm² / m]
GAR22/45/25
45
113
22
58
GAR25/42/25
42
104
25
67
GAR27/40/25
40
102
27
68
GAR30/70/25
70
176
30
77
GAR40/60/25
60
148
40
105
Installatie
Installatie

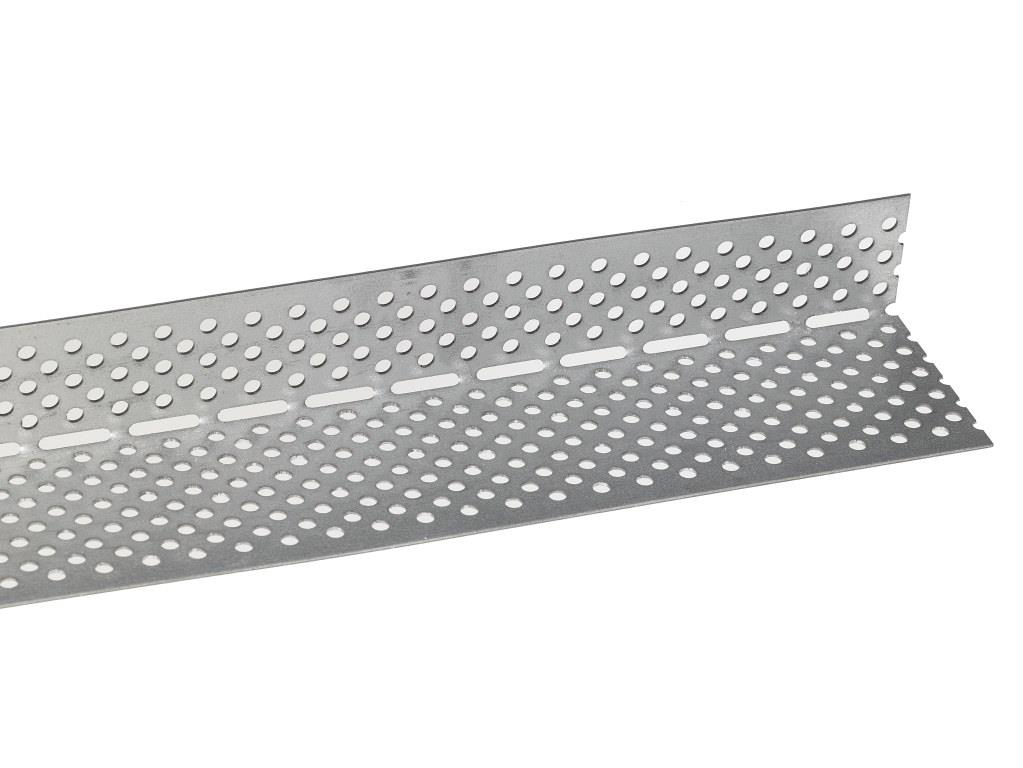

Keuze van het beschermingsprofiel tegen knaagdieren
GAR22/45/25: compatibel met een roeflat van 22 mm of twee roeflatten van 22 + 22 = 44 mm,
GAR25/42/25: compatibel met een roeflat van 25 mm of 27 mm; of twee roeflatten van 27 + 18 = 45 mm.
Verduidelijkingen voor het gebruik

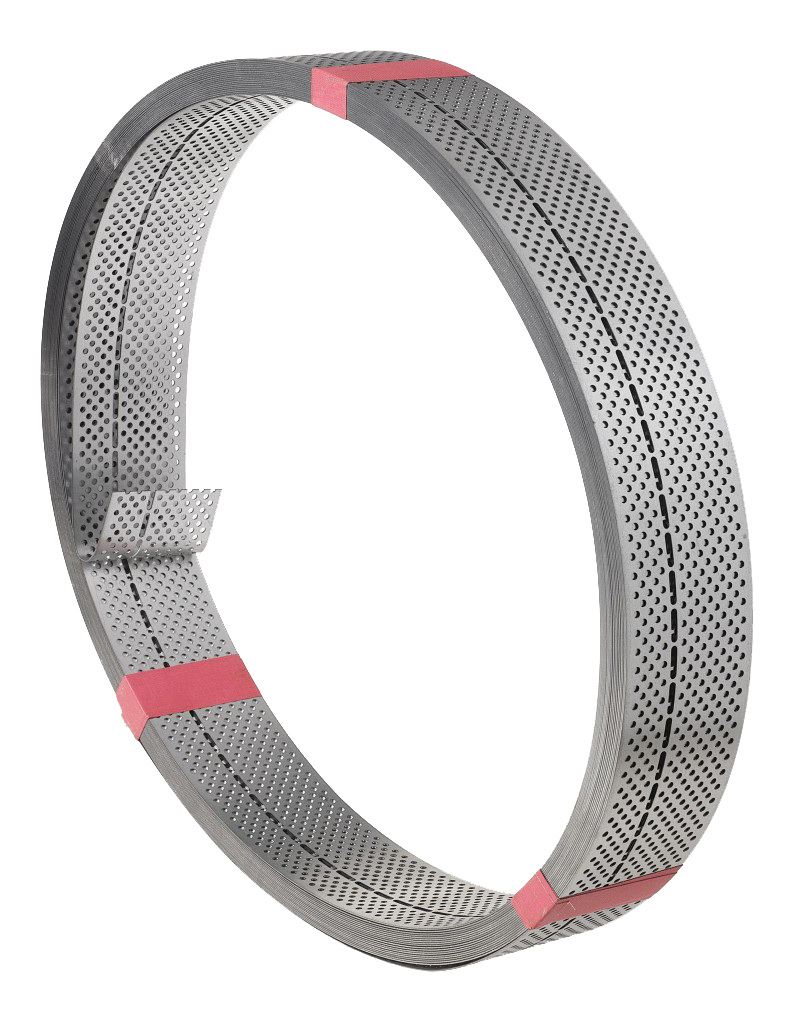

Het beschermingsprofiel tegen knaagdieren GAR is verpakt in rollen bandijzer. Het moet in de werkplaats of op de bouwplaats door de gebruiker worden geplooid. Door de lijn van langwerpige gaten in het bandijzer kan het gemakkelijk in de juiste positie worden geplooid.
Bevestigingen
Het bevestigen van de beschermingsprofielen op de roeflatten voor ventilatie gebeurt met elektrolytisch verzinkte ringnagels CNA 2,5X35,
Het beschermingsprofiel tegen knaagdieren GAR is niet compatibel met rvs bevestigingsmiddelen.
Plaatsing
Rol het GAR af en plooi het met behulp van de haspel DEVGAR.
Knip het GAR op de gewenste lengte.
Plaats het GAR op de roeflatten voor gevelbekleding.
Bevestig het GAR door middel van één nagel CNA2,5x35 per roeflat.
