LET OP : Het is verplicht rvs bevestigingsmiddelen te gebruiken met rvs balkdrager. Bij gebruik van andere materialen kan het rvs voortijdig corroderen.

Om de belastingsterkte te garanderen, raden wij aan bevestigingsmiddelen van Simpson Strong-Tie® te gebruiken.

Op gedragen bouwdeel :

• Ringnagels CNA4.0x50S,
• Ringnagels CNA4.0x35S voor diktes kleiner dan 64 mm,
• Rvs schroeven CSAS Ø5,0 x 40 mm,
• Rvs schroeven CSAS Ø5,0 x 35 mm voor diktes kleiner dan 64 mm.

Op drager :
Houten ondergrond :

• Ringnagels CNA4.0x50S,
• Ringnagels CNA4.0x35S voor diktes kleiner dan 64 mm,
• Rvs schroeven CSAS Ø 5,0 x 40 mm,
• Rvs schroeven CSAS Ø 5,0 x 35 mm voor diktes kleiner dan 64 mm.
• Rvs schroeven SSH S Ø 10,0 x 40 mm,

Stalen ondergrond :

• Rvs bouten Ø10 mm (de boutdiameter mag niet meer dan 2 mm kleiner zijn dan de boorgatdiameter).

Betonnen ondergrond :

• Mechanische verankering : doorsteekanker FM-753 M10X75/5 A4
• Chemische verankering : Hars AT-HP + draadstang LMAS M10-120/25 A4

Hol metselwerk : (belastingsterkte van verankeringen controleren)

• Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M10-120/25 A4 + zeefhuls SH M16-130.

Op hout :

1. Teken de plaats van de gedragen balk af op de drager.
2. Presenteer de balkdrager en bevestig de flenzen voorlopig aan weerszijden.
3. Verstel de balkdrager volgens de aftekeningen, De balkdrager moet bovenaan iets meer open staan dan onderaan om het plaatsen van de gedragen balk te vergemakkelijken.
4. Voltooi de bevestiging op elke flens.
5.  Presenteer de gedragen balk in de balkdrager.
6. Bevestig de gedragen balk op de balkdrager.

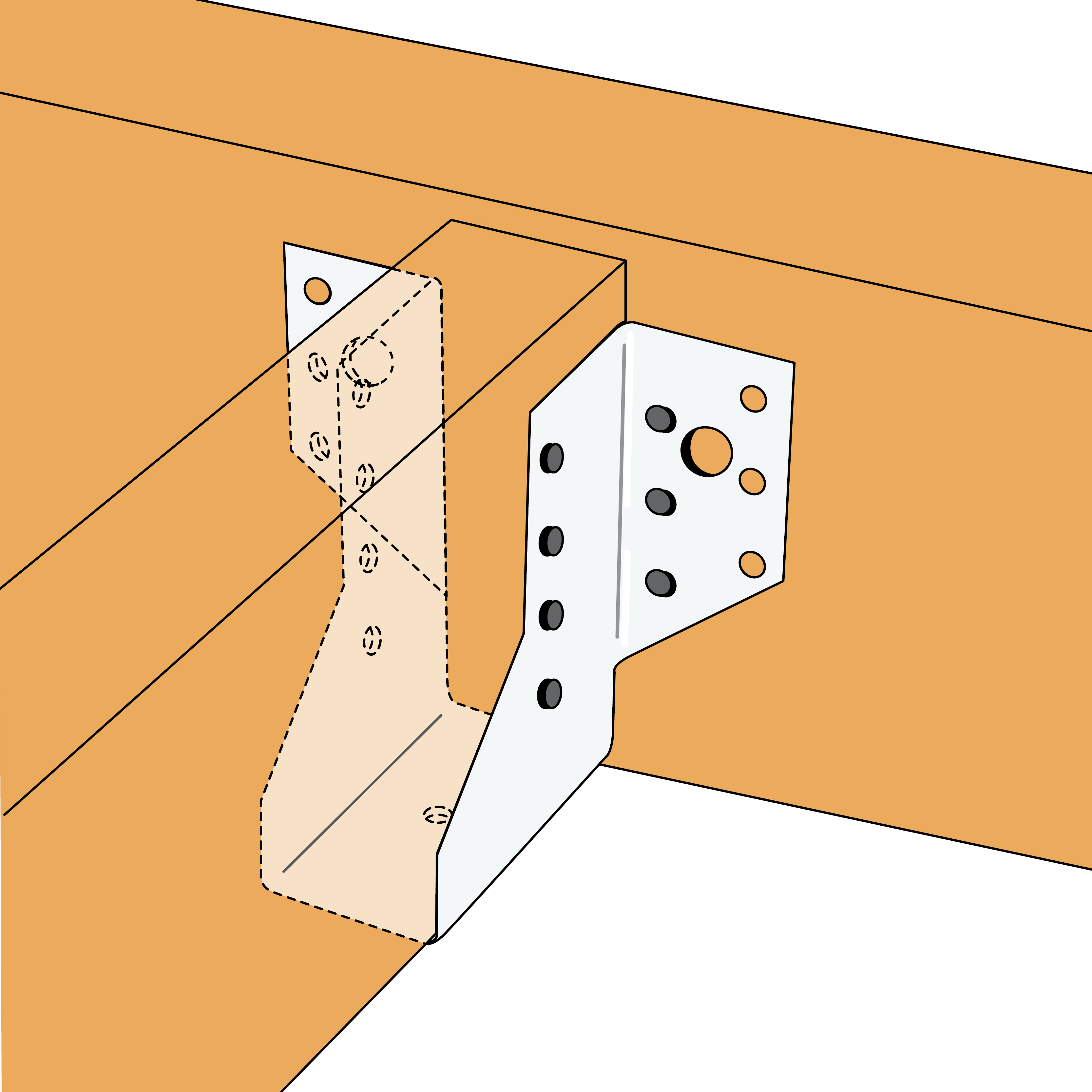

7. Op hout zijn er twee soorten vernageling: volledig of gedeeltelijk.

Op beton :

1. Methode 1 : Teken de plaats van de boorgaten af aan de hand van de tabel met de posities van de beschikbare boorgaten op de technische fiche.
2. Methode 2:  Teken de plaats van de balk af op de ondergrond, presenteer de balkdrager en duid de middelpunten van de boorgaten aan.
3. Boor in de ondergrond met een passende boor.
4. Presenteer de balkdrager en bevestig hem op de ondergrond met doorsteekankers.
5. Presenteer de gedragen balk in de balkdrager.
6.  Bevestig de gedragen balk op de balkdrager.
