ABF120

Verstelbare hoekijzer voor houten terras

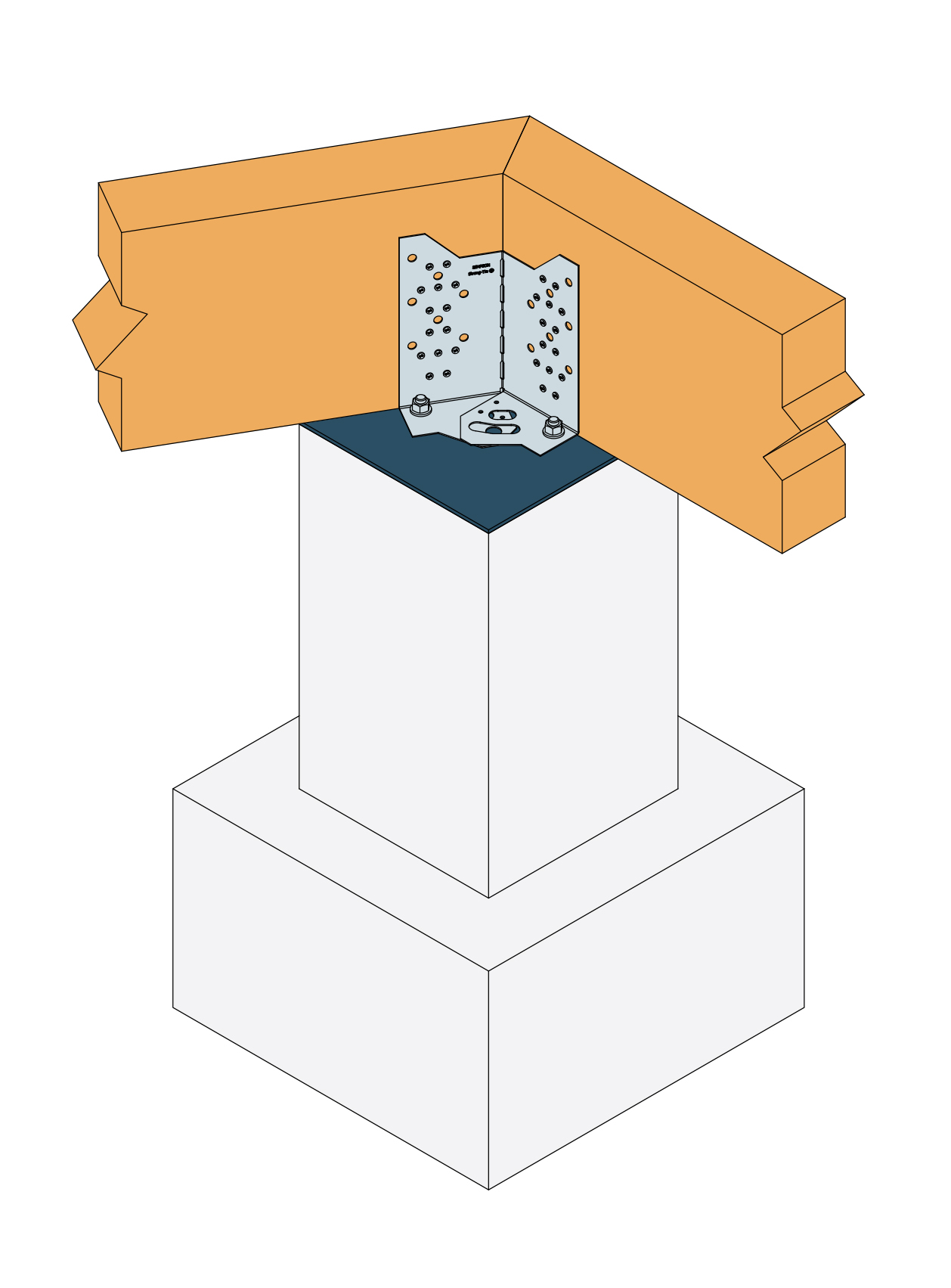

Het hoekijzer ABF120 wordt aanbevolen bij het aanleggen van een dragende balklaag voor een houten terras op een betonblok. Het heeft een verstelbare hoek op de bouwplaats zodat u een binnenhoek tussen 90° en 150° kunt uitvoeren. Visuele merktekens op het hoekijzer maken een gewenste hoekverstelling mogelijk.

Technisch gegevensblad

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

Staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 1,5 mm.

Voordelen

In situ verstelbaar hoekijzer,
Bevestiging moduleerbaar volgens uitvoeringswijze,
Downloadbare montagehandleiding.

Toepassing

Ondergrond

Drager : betonblok,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

Dit hoekijzer bevestigt 235 tot 310 mm hoge houten balken (gelijmd gelamineerd hout, massief hout, ...),
Zij worden voornamelijk gebruikt om balklagen rond houten terrassen uit te voeren.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Houtdoorsnede [mm]		Afmetingen [mm]					Boorgaten
	Minimumbreedte	Min. - max. hoogte	A	B	C	D	Dikte	Horizontale flens		Verticale flens
	Minimumbreedte	Min. - max. hoogte	A	B	C	D	Dikte	Ø14	Sleufgat Ø18	Ø5	Ø10
ABF120	64	125 - 200	120	60	120	100	1.5	2	2	14	8

Installatie

Bevestigingen

Houten ondergrond :

Ringnagels CNA Ø 4,0 x 50,
Schroeven CSA Ø 5,0 x 40,
Schroeven SDW Ø 8,

Betonnen ondergrond :

Mechanische verankering : doorsteekanker WA M12-104/5 of WA M16-110/5,
Chemische verankering : hars AT-HP + draadstang LMAS M12-150/35 of LMAS M16-170/20.

Montage

Dit hoekijzer kan bevestigd worden met 2 doorsteekankers Ø 12 of 1 doorsteekanker Ø 16 afhankelijk van de op te vangen belastingen en toegepaste uitvoeringswijze (betonrandafstand, verstelhoek, ...).
