Kraagringen

De ringen APPEL type A1 worden gebruikt om boutverbindingen uit te voeren en de belastingsterkte ervan te verhogen.

Technisch gegevensblad

Gebruiksklasse 2

Aluminium

Binner

Product Details

Afbeeldingen

Kenmerken

Materiaal

Aluminiumlegering EN AC-AISI9Cu3 (Fe) overeenkomstig EN 1706,
Dikte : van 3,6 tot 6 mm naargelang van het model.

Voordelen

Verhoogt de belastingsterkte tegen afschuiving van de bouten voor kapconstructies.

Toepassing

Ondergrond

Drager : massief hout, composiethout, gelijmd gelamineerd hout, ...
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, staal, ...

Toepassingsgebieden

Alle soorten vastgeboute hout-op-houtverbindingen.

Technische gegevens

Afmetingen

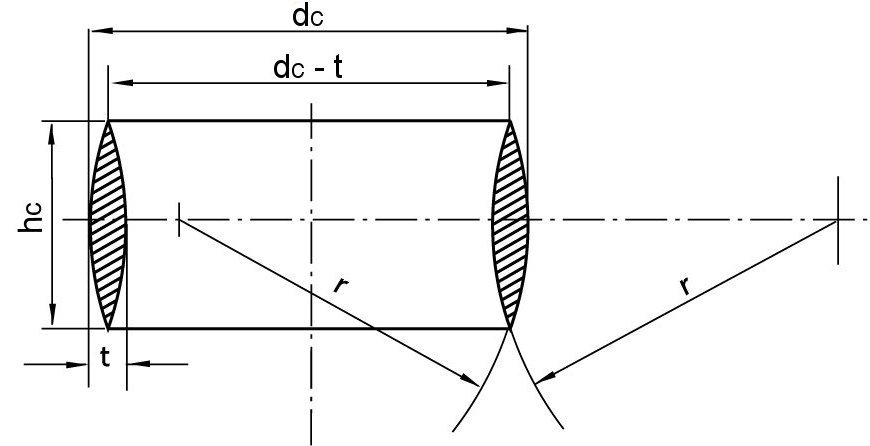

Afmetingen - Ringtype A1

Referentie	Typ	Verbinder afmetingen [mm]
		Buitendiameter	Hoogte	Dikte	Straal	Sluitring		Boutdiameter
		d_c	h_c	Dikte	r	Diameter ∅	Dikte	d_b,min	d_b,max
		d_c	h_c	Dikte	r	d_w	t_w	d_b,min	d_b,max
A1-65-B	A1	65	30	5	50	36	3.6	12	24
A1-80-B	A1	80	30	6	50	36	3.6	12	24
A1-95-B	A1	95	30	6	60	36	3.6	12	24
A1-126-B	A1	126	30	6	60	36	3.6	12	24

Minimumafstand en karakteristieke waarden

Referentie	Typ	Houtdikte [mm]		Minimumafstanden [mm]						Karakteristieke waarden Afschuifsterkte [kN]
		Dikte 1	t₂	Afstand tussen bouten (hetzelfde lijn)	Afstand tussen lijnen	Afstand tot het belaste uitende	Afstand tot het onbelaste uitende	Afstand tot belaste rand	Afstand onbelaste rand	R_v.0.k	R_v.30.k	R_v.60.k	R_v.90.k
		Dikte 1	t₂	a_1 α=0°	a₂	a_3.t	a_3.c α=90°	a_4.t α=90°	a_4.c	R_v.0.k	R_v.30.k	R_v.60.k	R_v.90.k
A1-65-B	A1	45	75	130	78	130	130	52	39	18.3	16.8	14.4	13.4
A1-80-B	A1	45	75	160	96	160	160	64	48	25	22.9	19.5	18.1
A1-95-B	A1	45	75	190	114	190	190	76	57	32.4	29.5	25	23.2
A1-126-B	A1	45	75	252	152	252	252	100.8	75.6	49.5	44.7	37.5	34.7

De karakteristieke waarden bij afschuiving per verbinder Rv.k zijn berekend volgens de minimale afstanden vermeld in deze tabel voor een houtsoort van klasse C24. Deze waarde kan worden verhoogd door gebruik te maken van een hogere houtsterkteklasse (zie factor k3 overeenkomstig EN1995). Deze waarde kan ook worden gereduceerd/verhoogd met a3.t (zie k2-coëfficiënt overeenkomstig EN 1995). In geval van lagere waarden t1 en t2 raadpleegt u de norm EN1995. De karakteristieke weerstandswaarde bij afschuiving van een bout is niet inbegrepen en wordt alleen in aanmerking genomen voor het aandraaien.

Installatie

Bevestigingen

Voor de montage van de ringen is een specifieke frees nodig om een ronde groef te maken volgens de vorm van de ring. De verbinding wordt uitgevoerd na het aandraaien van de bouten,
Een bout moet altijd met twee sluitringen gemonteerd worden (zie minimumafmetingen in de tabel).

Plaatsing

Bewerk de twee houten elementen door de cirkelvormige gleuven en boorgaten voor de bout uit te voeren.
Breng de spanring aan.
Klem de houten elementen vast.
Plaats de bout en draai hem aan.
