ESCRFT

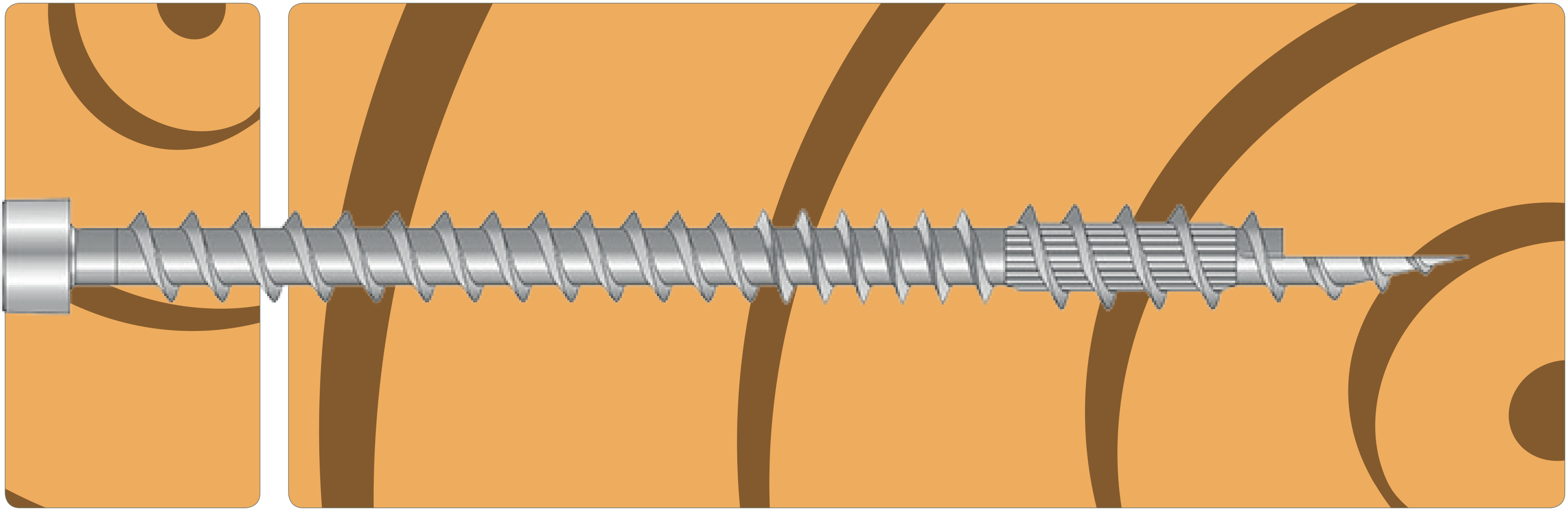

Constructieschroef met cilindervormige kop en volledige schroefdraad

De constructieschroef met cilindervormige kop en volledige schroefdraad ESCRFT is ontworpen voor houtskeletten en kapconstructies. Deze referentie wordt gebruikt voor een ruim assortiment toepassingen in de professionele houtbouwsector.

CE-Markering
ETA
Gebruiksklasse 2
Gele verzinkt
Binner
Solid Wood

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Wit verzinkt staal,
  • Gebichromateerde afwerking overeenkomstig NF EN ISO 2081.

Voordelen

  • Cilindervormige kop : minder barsten van het hout en maakt de in het hout verzonken bevestiging onzichtbaar,
  • Volledige schroefdraad : hiermee kunt u uitstekende uittrek- en drukwaarden verkrijgen,
  • Halve punt : kleinere randafstand en minimale kans op barsten. Aandraaimoment 50% lager. Voorboren overbodig, aanzet in schuine stand,
  • Gleuf T : verbetert de bevestiging van de schroef bij de plaatsing en vermindert het risico om een schroefbit te maken,
  • Voorboren is niet nodig,
  • Gebruik de schroefmal GSCREW om uw schroef onder de juiste hoek te installeren.

Toepassing

Ondergrond

  • Massief hout,
  • Gelijmd gelamineerd hout,
  • Panelen op basis van hout.



Gebruik

  • Hout-op-houtverbindingen, verstevigingen, gelamineerd hout, CLT, paneel op basis van hout,
  • Ideaal voor toepassingen met gekruiste paren.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen bevestigingen [mm] Bit
d l dh d1 lg
ESCRFT10.0X4501045013.46.1426T-50
ESCRFT10.0X50050013.46.1476T-50
ESCRFT10.0X60060013.46.1576T-50
ESCRFT10.0X80080013.46.1776T-50
ESCRFT10.0X1000100013.46.1976T-50

Karakteristieke producteigenschappen

Referentie Characteristic Yield Moment – My,k [Nm] Karakteristieke uittreksterkte - fax,k,90° [N/mm²] Karakteristieke treksterkte- ftens,k [kN] Karakteristieke kopdoortrekwaarde - fhead,k [Nm]
ESCRFT1036.712.54055

Installatie

Installatie

Minimumafstanden - Schroeven belast bij afschuiving

Referentie Minimumafstanden voor schroeven belast bij afschuiving [mm]
Hoek tussen de hartlijn van de belasting en de vezelrichting = 0° Hoek tussen de hartlijn van de belasting en de vezelrichting = 90°
a1.0 a2.0 a3.t.0 a3.c.0 a4.t.0 a4.c.0 a1.90 a2.90 a3.t.90 a3.c.90 a4.t.90 a4.c.90
ESCRFT10504080403030404080704030

a1 en a2 kunnen worden vermenigvuldigd met 0,85 voor een verbinding paneel/hout, en met 0,7 voor een verbinding staal/hout.

Minimumafstanden - Axiaal belaste schroeven

Referentie Minimumafstanden voor axiaal belaste schroeven [mm]
a1 a2 a3.c a4.c
ESCRFT1050505040

Abacus

Karakteristieke waarden - Hout/Hout

Referentie Karakteristieke waarden - Hout/Hout C24
Axiaal Afschuiving evenwijdig aan de vezelrichting in functie van t1 [Rv.0.k] [kN] Afschuiving haaks op de vezelrichting in functie van t1 [Rv.90.k] [kN]
t1 [mm] Rax.k [kN] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm]
ESCRFT10.0X45022524.25-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X50025027.38-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X60030033.63-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X80040040-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X100050040-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18

Die sterktewaarden gelden voor:

  • Een houtdeel onder kop met dikte kleiner of gelijk aan de waarde t1 vermeld in de kolom ernaast.
  • Een schroef waarvan de hartlijn onder een hoek van 45 tot 90° op de vezelrichting staat in de gevallen van ESCR(XXX), en haaks op de vezelrichting voor de andere schroeven.

Bij klemschroeven (deeldraadse schacht) komt de afmeting t1 overeen met de maximale dikte waarbij de schroefdraad volledig in het hout aan de puntzijde zit wat voor een optimale aanspanning bij de plaatsing zorgt.
De afschuifsterkten zijn gegeven voor verscheidene dikten van houtdelen onder kop t1 en voor de volgende configuraties:

  • Hartlijn van de belasting evenwijdig aan de vezelrichting van de twee houtdelen Rv.0°.k
  • Hartlijn van de belasting haaks op de vezelrichting van de twee houtdelen Rv.90°.k

Die sterktewaarden gelden voor hout van mechanische klasse C24 of hoger.
De hypothese van voorboring voor het berekenen van de belasting en de minimumafstanden is gevalideerd.
Voor schroeven met deeldraadse schacht zijn de sterktewaarden alleen aangegeven voor configuraties waarbij de schroefdraad niet meer dan 5 mm diep in het houten element onder kop zit om een optimale vastklemming te waarborgen.
Met de clausule (2) van deel 8.3.1.2 van EN1995-1-1:204+A2:2014 over de indringingsdiepte wordt bij deze berekening geen rekening gehouden.

Karakteristieke waarden - Paar kruisgewijs geplaatste schroeven

Referentie Karakteristieke waarden - Paar kruisgewijs geplaatste schroeven
Drager Gedragen element Installation distance Karakteristieke waarden (uittrekking/knik) Rv,k,pair = min(Rw,k,pair ; Rbuck,k,pair) [kN]
hj min [mm] 1 paar 2 paar m [mm] mi [mm] 1 paar 2 paar
bj min [mm] bj min 2 [mm] Rw.k.pair [kN] Rbuck.k.pair [kN] Rw.k.pair [kN] Rbuck.k.pair [kN]
ESCRFT10.0X45017033110515516416934.2917.14 + 19.62 /kmod6431.99 + 36.62 /kmod
ESCRFT10.0X50018736610515518118638.7119.35 + 19.62 /kmod72.236.12 + 36.62 /kmod
ESCRFT10.0X60022343710515521722247.5523.77 + 19.62 /kmod88.744.36 + 36.62 /kmod
ESCRFT10.0X80029357810515528729256.5728.28 + 19.62 /kmod105.652.78 + 36.62 /kmod
ESCRFT10.0X100036471910515535836356.5728.28 + 19.62 /kmod105.652.78 + 36.62 /kmod

Certificering

Prestatieverklaring: DoP

nl-dop-e13-0796.pdf (112.93 KB)

Europese technische goedkeuring: ETA

eta-13-0796.pdf (4.21 MB)
